AKCP ILPM options - Câble et connecteur IEC, relais verrouillé pour compteur
- Connecteurs d'entrée et de sortie pour le compteur en ligne AKCP ILPM
- IEC C13, C14 et C13 verrouillable en 10 A
- IEC C19, C20, C19 verrouillable, fiche EU et 2P+E en 16 A
- IEC 2P+E 220 V en 32 A, entrée et sortie
- Relais bistable LR, contacts 40 A, état conservé hors tension
| Usage | Comptage énergétique, Salle serveur / datacenter |
|---|---|
| Entrées et sorties | Sortie relais |
| Compatibilité | AKCP In-Line Power Meter ILPM-16A et ILPM-32A |
| Connecteur | IEC 60320 C13, C14, C19, C20 ; IEC 60309 2P+E ; fiche européenne |
| Relais LR | Bistable verrouillé, contacts 40 A |
| Option | IEC C13 (sortie), IEC C13 verrouillable (sortie), IEC C14 (entrée), Fiche EU (entrée), IEC C19 (sortie), IEC C19 verrouillable (sortie), IEC C20 (entrée), IEC 2P+E 16 A (entrée), IEC 2P+E 16 A (sortie), IEC 2P+E 32 A (entrée), IEC 2P+E 32 A (sortie), Relais verrouillé |
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

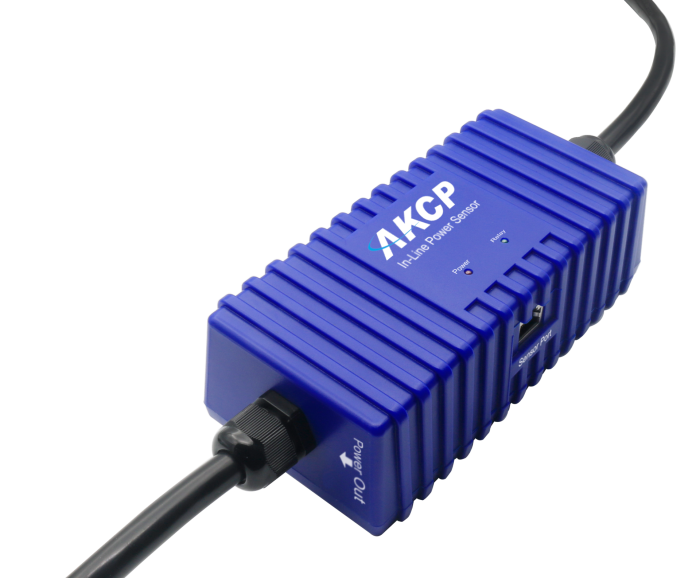

Les options ILPM permettent de configurer le compteur d'énergie en ligne AKCP In-Line Power Meter avec la connectique IEC adaptée à vos baies : fiche d'entrée, prise de sortie et, en option, relais de commutation à distance. Le compteur s'intercale alors sans câblage entre la source et la PDU ou l'équipement mesuré.
Sans option, l'ILPM est livré avec des câbles d'entrée et de sortie d'environ 25 cm à extrémités nues. Les codes d'option se commandent séparément ou se combinent dans la référence du compteur, par exemple ILPM-16A-LR pour un modèle 16 A avec relais verrouillé.
Points forts des options ILPM
- Connexions 10 A : sortie IEC C13 ou C13 verrouillable, entrée IEC C14
- Connexions 16 A : fiche européenne, entrée C20, sortie C19 ou C19 verrouillable, IEC 60309 2P+E en entrée et en sortie
- Connexions 32 A : IEC 60309 2P+E 220 V en entrée et en sortie pour l'ILPM-32A
- Relais bistable LR : contacts 40 A, 10 millions de manœuvres mécaniques, 30 000 manœuvres électriques
- Le relais conserve son état ouvert ou fermé même en cas de perte d'alimentation du compteur
Applications en bâtiment et sur site technique
- Datacenter et colocation : mesure par baie pour refacturer la consommation de chaque client.
- Salle serveur : redémarrage à distance d'un équipement bloqué grâce au relais LR.
- Sites télécoms : suivi de la charge des équipements actifs avant ajout de matériel sur un circuit.
Intégration et compatibilité
Ces options s'appliquent aux compteurs ILPM-16A et ILPM-32A, raccordés par RJ45 à un boîtier de la plateforme sensorProbe+. Le relais se commande à distance depuis le boîtier ; la version avec relais compte pour 6 capteurs sur le boîtier au lieu de 5. Voir le câblage et la connectique, nos relais IP et relais pilotés et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| C13, C13L, C14 | Connectique IEC 10 A, sortie standard ou verrouillable, entrée C14 | Serveurs et PDU 10 A |
| EURP, C19, C19L, C20 | Connectique 16 A, fiche européenne ou IEC C20 en entrée, C19 standard ou verrouillable en sortie | PDU de baie 16 A |
| 2PEP, 2PEO | IEC 60309 2P+E 16 A, entrée ou sortie | Alimentation de baie par prise industrielle 16 A |
| 2PEP-32, 2PEO-32 | IEC 60309 2P+E 220 V 32 A, entrée ou sortie | ILPM-32A sur PDU haute densité |
| LR | Relais bistable verrouillé 40 A | Commutation à distance de l'équipement |
Caractéristiques techniques
| Compteurs compatibles | ILPM-16A et ILPM-32A, monophasé 100 à 250 V AC |
|---|---|
| Options 10 A | C13 (sortie), C13L verrouillable (sortie), C14 (entrée) |
| Options 16 A | EURP fiche européenne (entrée), C19 (sortie), C19L verrouillable (sortie), C20 (entrée), 2PEP et 2PEO IEC 2P+E |
| Options 32 A | 2PEP-32 et 2PEO-32, IEC 2P+E 220 V |
| Relais LR | Bistable verrouillé, contacts 40 A, classe B |
| Durée de vie du relais | Mécanique 10 millions de manœuvres, électrique 30 000 manœuvres |
| Câbles d'origine du compteur | Environ 25 cm, extrémités nues |
| Nombre de capteurs | ILPM : 5 ; ILPM-LR : 6 |
Critères de sélection
- Usage
- Salle serveur / datacenter, Comptage énergétique
- Entrées et sorties
- Sortie relais
- Compatibilité
- AKCP In-Line Power Meter ILPM-16A et ILPM-32A
- Connecteur
- IEC 60320 C13, C14, C19, C20 ; IEC 60309 2P+E ; fiche européenne
- Relais LR
- Bistable verrouillé, contacts 40 A
- Option
- IEC C13 (sortie), IEC C13 verrouillable (sortie), IEC C14 (entrée), Fiche EU (entrée), IEC C19 (sortie), IEC C19 verrouillable (sortie), IEC C20 (entrée), IEC 2P+E 16 A (entrée), IEC 2P+E 16 A (sortie), IEC 2P+E 32 A (entrée), IEC 2P+E 32 A (sortie), Relais verrouillé
Documentation
Questions fréquentes
Comment commander un ILPM avec ses connecteurs ?
On choisit le compteur ILPM-16A ou ILPM-32A, puis une option d'entrée, une option de sortie et, si besoin, le relais verrouillé LR. AKCP accepte les codes séparés ou combinés en une seule référence, par exemple ILPM-16A-LR.
Que se passe-t-il sans option de connecteur ?
Le compteur ILPM de base est livré avec ses câbles d'entrée et de sortie d'environ 25 cm à extrémités nues, à raccorder par un électricien.
À quoi sert le relais verrouillé LR ?
Il permet de couper ou de rétablir à distance l'alimentation de l'équipement raccordé. C'est un relais bistable : il conserve sa position même si le compteur n'est plus alimenté. Ses contacts sont prévus pour 40 A.
Quelle option choisir pour une baie équipée de PDU en C19 ?
Pour une alimentation 16 A, l'entrée C20 avec une sortie C19 ou C19 verrouillable est le choix courant. La version verrouillable évite qu'un cordon ne se débranche par vibration ou lors d'une intervention.
À propos de AKCP
AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour les options ILPM
Indiquez le calibre du compteur et le type de prises de vos PDU : nous vous confirmons la configuration sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
AKCP CAB - Câble rallonge RJ45 pour capteurs de supervision
- Aucune (filaire)
Poynting ADPT - Adaptateur coaxial SMA, RP-SMA, N, TNC et QMA, lot de 10
- 4G LTE
- 5G
- Wi-Fi
Autres produits AKCP
Toute la gamme AKCP
AKCP SS15 - Détecteur d'ouverture de porte magnétique pour baie et local
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus
AKCP Modem 4G interne - Modem cellulaire pour alertes SMS des boîtiers AKCP
- 4G LTE
- 2G / 3G
- E-mail (SMTP)
AKCP WS - Détecteur de fuite d'eau ponctuel RJ45 pour salle serveur
- Aucune (filaire)
- Fuite d'eau
- Alimenté par le bus

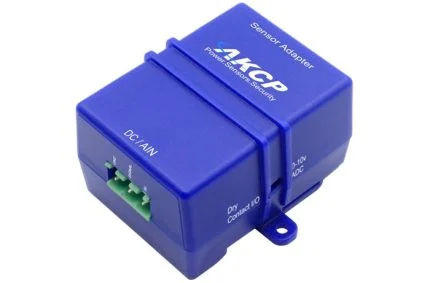

AKCP adaptateurs capteurs - Adaptateur Modbus, contact sec isolé et répartiteur
