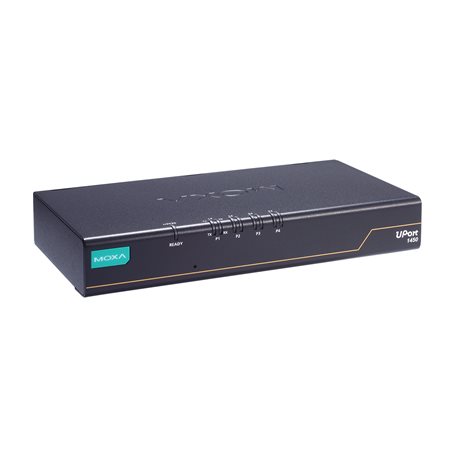

Moxa UPort 1400-G2 - Convertisseur USB 3.2 vers 4 ports série RS-232/422/485
- 4 ports série DB9 mâle : RS-232 (1410-G2) ou RS-232/422/485 (1450-G2)
- USB 3.2 Gen 1, 50 bit/s à 921,6 kbit/s, FIFO de 512 octets
- Alimentation par le bus USB ou externe 12 à 48 V CC
- Boîtier métal IP20 de 185 x 30 x 90,6 mm
- 0 à 60 °C ou -40 à 75 °C (1450-G2-T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485, USB |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Variante | 4 ports RS-232 (1410-G2) ou RS-232/422/485 (1450-G2), version -T de -40 à 75 °C |
| Connecteur | USB type B avec verrouillage ; 4 x DB9 mâle |
| Débit série | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Interface série | 4 x RS-232, 4 x RS-232/422/485 |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- USB
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur USB vers 4 ports série Moxa UPort 1400-G2 ajoute quatre ports COM à un poste de supervision, un PC industriel ou un ordinateur portable. Le UPort 1410-G2 offre quatre ports RS-232, le UPort 1450-G2 quatre ports configurables en RS-232, RS-422 ou RS-485.
Cette génération passe à l'USB 3.2 Gen 1 et accepte une alimentation externe de 12 à 48 V CC en plus du bus USB : pratique quand les quatre ports alimentent des lignes longues ou quand le PC fournit peu de courant. Le câble USB à verrou et vis sécurise la liaison en armoire. Retrouvez nos convertisseurs de protocoles et toute la gamme Moxa.
Points forts du UPort 1400-G2
- 4 ports DB9 mâle sur un seul lien USB 3.2 Gen 1, compatible USB 2.0 et 1.1
- 50 bit/s à 921,6 kbit/s, débits non standard acceptés, FIFO de 512 octets
- RS-485 avec contrôle automatique du sens de transmission (ADDC) et terminaison 120 ohms
- Protection contre les surtensions série de 0,5 kV
- Double alimentation possible : bus USB 5 V CC ou adaptateur 12 à 48 V CC
- LED d'alimentation, TX et RX lisibles des deux côtés du boîtier
- Modèle 1450-G2-T de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Serveur de GTC qui interroge plusieurs bus Modbus RTU : comptage électrique, CVC, groupes froids
- Poste de conduite en station d'eau ou en chaufferie raccordé à des automates et analyseurs série
- Local technique de datacenter : accès console aux onduleurs, PDU et équipements réseau
- Banc de mise en service ou de test avec plusieurs équipements série en parallèle
Intégration et compatibilité
Chaque port apparaît comme un port COM natif sous Windows 7 à 11 et Windows Server 2008 R2 à 2022, ou comme un port TTY sous Linux (noyaux 4.x à 6.x, y compris Arm). Des pilotes macOS 10.1x à 13 (Intel) et Android 3.1 et suivants sont aussi fournis, ainsi que la prise en charge de VMware Fusion, VMware ESXi et Parallels Desktop.
Sur le UPort 1450-G2, l'ADDC gère automatiquement la bascule émission et réception en RS-485, idéal pour des esclaves Modbus RTU ou BACnet MS/TP. Les résistances de polarisation (1 kilo-ohm ou 150 kilo-ohms) et de terminaison 120 ohms sont intégrées. Pour un accès réseau aux ports série, préférez un serveur de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UPort 1410-G2 | 4 ports RS-232, 0 à 60 °C | Ports console, instruments et équipements RS-232 |
| UPort 1450-G2 | 4 ports RS-232/422/485, 0 à 60 °C | Plusieurs bus Modbus RTU sur un poste de supervision |
| UPort 1450-G2-T | 4 ports RS-232/422/485, -40 à 75 °C | Locaux techniques non chauffés, sites industriels |
Caractéristiques techniques
| Interface USB | USB 3.2 Gen 1, compatible USB 1.1/2.0 ; 5 Gbit/s, 480 Mbit/s, 12 Mbit/s ; type B |
| Ports série | 4 x DB9 mâle |
| Normes série | RS-232 (1410-G2) ; RS-232/422/485 (1450-G2) |
| Débit | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| FIFO | 512 octets |
| Format | 5 à 8 bits ; 1, 1,5 ou 2 bits de stop ; parité aucune, paire, impaire, space, mark |
| Contrôle de flux | RTS/CTS, XON/XOFF |
| RS-485 | ADDC, polarisation 1 kilo-ohm ou 150 kilo-ohms, terminaison 120 ohms |
| Protection série | Surtension 0,5 kV |
| Alimentation | 5 V CC par le bus USB ou 12 à 48 V CC par adaptateur externe |
| Consommation | 1410-G2 : 183 mA (USB 2.0), 370 mA (USB 3.2), 200 mA sous 12 V CC ; 1450-G2 : 266 mA, 452 mA, 240 mA sous 12 V CC |
| Boîtier | Métal, IP20 |
| Dimensions | 185 x 30 x 90,6 mm |
| Poids | 359 g (1410-G2) ; 373 g (1450-G2) |
| Température de fonctionnement | 0 à 60 °C ; -40 à 75 °C (1450-G2-T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | IEC 62368-1, EN 62368-1, UL 62368-1 (CB), KC |
| MTBF | 1410-G2 : 1 846 458 h ; 1450-G2 : 1 431 860 h (Telcordia SR332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422, USB
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Variante
- 4 ports RS-232 (1410-G2) ou RS-232/422/485 (1450-G2), version -T de -40 à 75 °C
- Connecteur
- USB type B avec verrouillage ; 4 x DB9 mâle
- Débit série
- 50 bit/s à 921,6 kbit/s, débits non standard acceptés
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Interface série
- 4 x RS-232, 4 x RS-232/422/485
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un câble USB 3.2 Gen 1 à verrou et vis, 4 pieds caoutchouc, un guide d'installation
- Adaptateur secteur 12 V CC 0,5 A à fiche verrouillable PWR-12050 (en option)
- Kits rail DIN DK-UP1400-G2, mural WK-UP400A-BOT-BK et rack RK-UP1600-G2
- Adaptateurs DB9 femelle vers bornier ou vers RJ45, câbles série DB9
Documentation
Questions fréquentes
Quand faut-il utiliser l'alimentation externe ?
Le convertisseur fonctionne sur le seul bus USB. L'entrée 12 à 48 V CC est utile si le port USB du PC fournit peu de courant ou si le convertisseur reste installé à demeure. La consommation du 1450-G2 est de 240 mA sous 12 V CC.
Quelle différence entre le UPort 1410-G2 et le UPort 1450-G2 ?
Le 1410-G2 propose quatre ports RS-232 uniquement. Le 1450-G2 propose quatre ports configurables en RS-232, RS-422 ou RS-485 2 fils et 4 fils, avec contrôle automatique du sens de transmission.
Peut-on monter le UPort 1400-G2 sur rail DIN ?
Oui, avec le kit optionnel DK-UP1400-G2. Des kits de montage mural et en rack sont aussi disponibles.
La version -T convient-elle à un local non chauffé ?
Oui. Le UPort 1450-G2-T fonctionne de -40 à 75 °C, contre 0 à 60 °C pour les modèles standard.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le UPort 1400-G2
Précisez les versions, quantités et accessoires de montage souhaités : nous revenons vers vous sous 24 h ouvrées avec une offre selon vos volumes. Nos techniciens vous aident à choisir entre USB et passerelle Ethernet.
Produits similaires
Voir toute la catégorie
Prosoft PLX31-EIP-ASCII - Passerelle EtherNet/IP vers ASCII série
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft PLX51-DF1 - Passerelle EtherNet/IP vers DF1 série
- Aucune (filaire)
- Ethernet
- RS-232
Solvimus MBUS-GEV - Convertisseur M-Bus vers Ethernet transparent rail DIN
- Aucune (filaire)
- Ethernet
- M-Bus
Moxa TCC-100 / TCC-100I - Convertisseur RS-232 vers RS-422/485 rail DIN
- Aucune (filaire)
- RS-485
- RS-232
Autres produits Moxa
Toute la gamme Moxa
Moxa IMC-P101 - Convertisseur Ethernet vers fibre avec port PoE 30 W
- Aucune (filaire)
- Ethernet
- Fibre optique

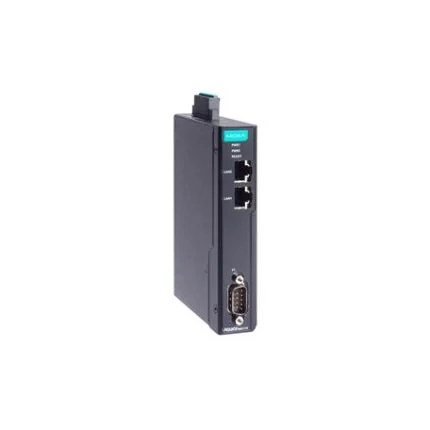

Moxa MGate MB3170-G2 / MB3270-G2 / MB3470-G2 - Passerelle Modbus TCP 1 à 4 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

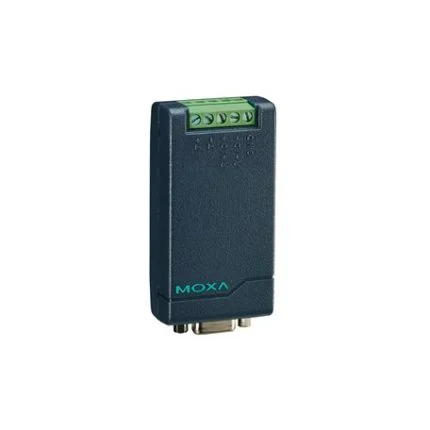

Moxa TCC-80 / TCC-80I - Convertisseur RS-232 vers RS-422/485 autoalimenté
