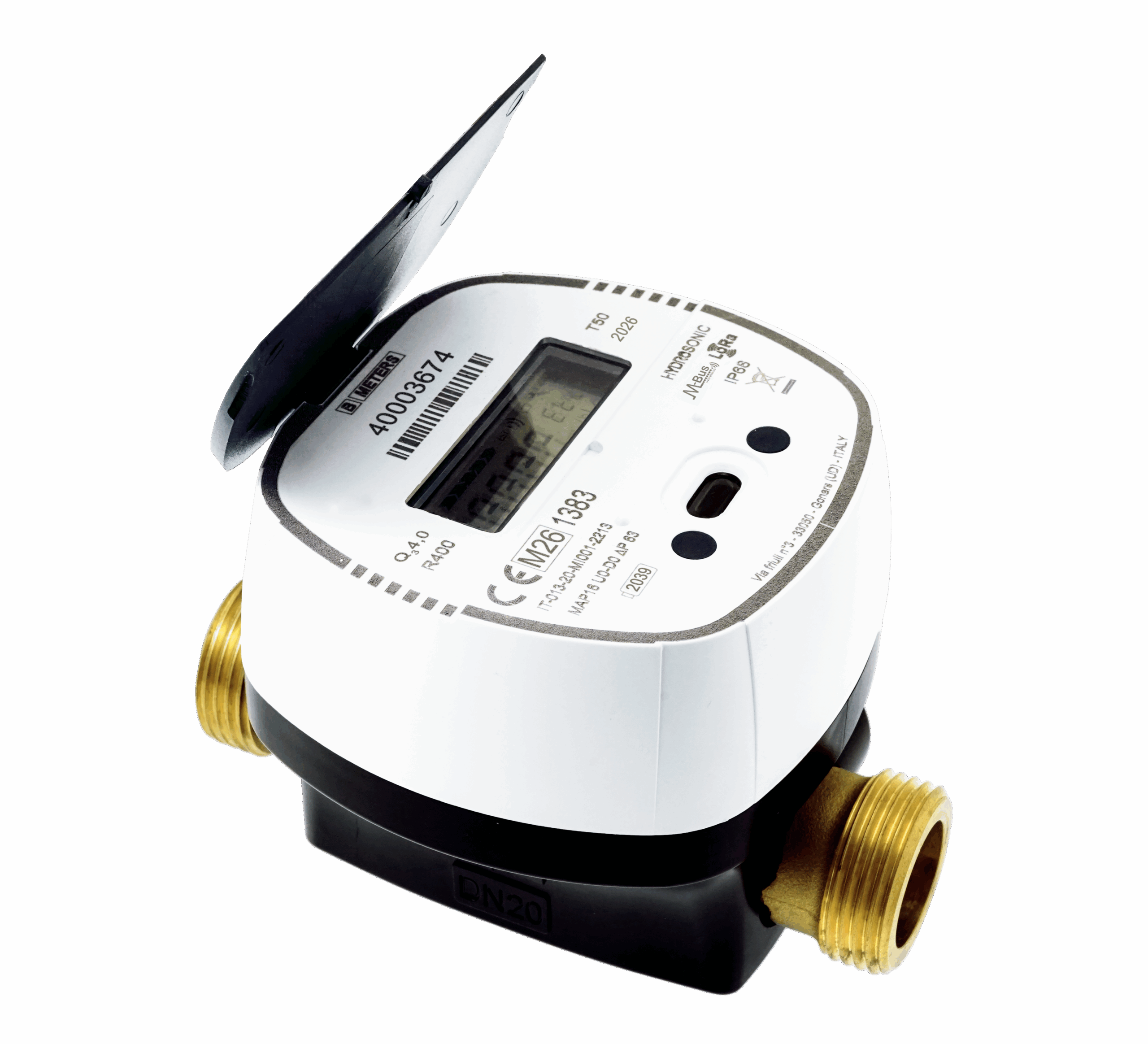

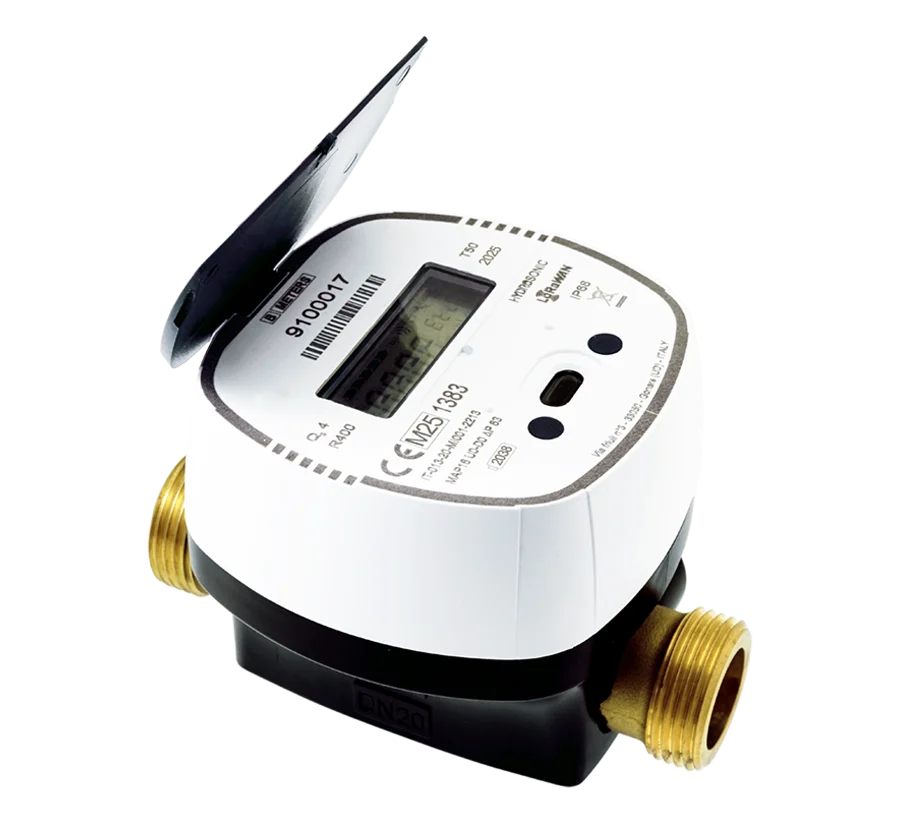

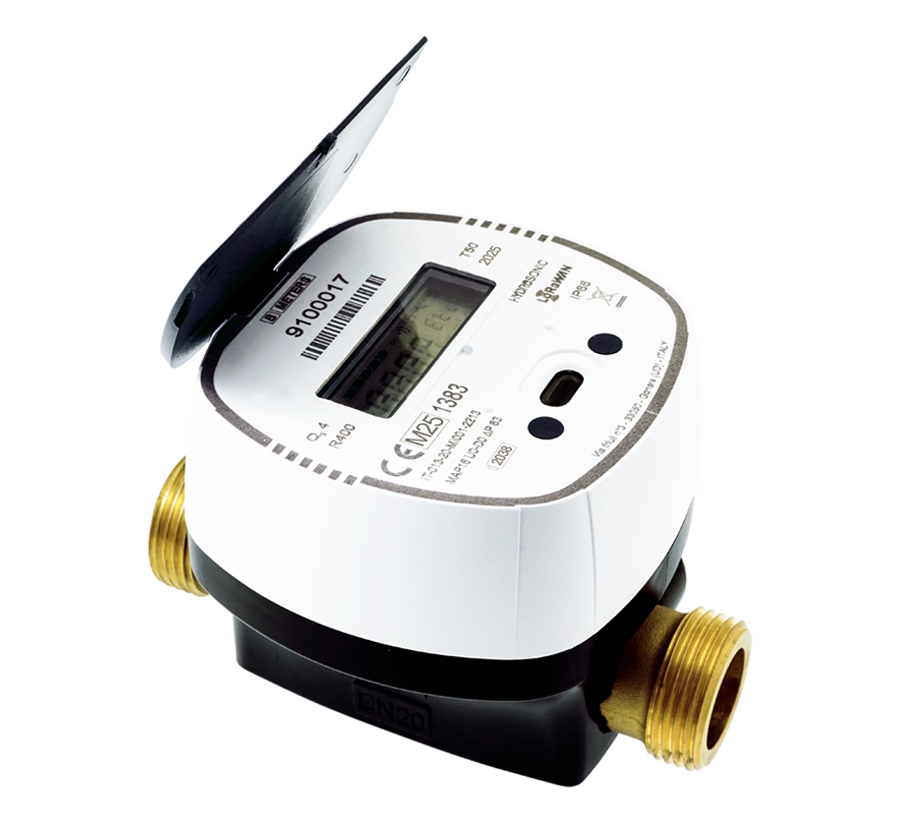

B METERS HYDROSONIC - Compteur d'eau à ultrasons LoRaWAN et wM-Bus
- Compteur d'eau froide à ultrasons MID, du DN15 (Q3 2,5 m³/h) au DN40 (Q3 16 m³/h)
- Version COMBO : LoRaWAN 1.0.3 classe A et wM-Bus OMS v4 868 MHz intégrés
- Classe R400 en standard (R500 sur demande), pose dans toutes les positions
- Pile intégrée 13 ans maximum (16 ans sur demande), boîtier IP68, 16 bar
- Alarmes fuite, rupture, retour d'eau, gel et historique de 12 mois
| Connectivité radio | LoRaWAN, wM-Bus |
|---|---|
| Grandeur mesurée | Débit / volume d'eau |
| Usage | Comptage énergétique, Détection de fuite, GTB / intégration BMS |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP68 |
| Type de montage | Sur canalisation |
| Certifications | MID |
| Diamètre nominal (DN) | DN15, DN20, DN25, DN32, DN40 |
| Plage de mesure | Débit : 6,25 L/h à 3,125 m³/h (DN15) jusqu'à 40 L/h à 20 m³/h (DN40), en R400 |
| Autonomie | Plus de 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Ultrasons (compteur statique, sans pièce mobile) |
| Raccordement | Filetage EN ISO 228-1 : 3/4" (DN15) à 2" (DN40) |
| Classe métrologique | R400 en standard, R500 sur demande, toutes positions |
| Pression maximale | 16 bar |
| Interface locale | NFC et port optique infrarouge |
| Température de l'eau | 0,1 à 50 °C (T50) |
| Version radio | COMBO : LoRaWAN 1.0.3 + wM-Bus OMS v4 (de série) |
| Diamètre | DN15, DN20, DN25, DN32, DN40 |
| Longueur | 110 mm, 145 mm, 165 mm, 130 mm, 190 mm, 260 mm, 300 mm |
- LoRaWAN
- wM-Bus
- IP68
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le B METERS HYDROSONIC est un compteur d'eau à ultrasons LoRaWAN et wM-Bus, certifié MID, destiné au comptage de l'eau froide en logement, en immeuble collectif, en tertiaire et sur site industriel. Sans pièce mobile, il mesure le débit par ultrasons, avec une classe métrologique R400 en version de base et une pose possible dans n'importe quelle position.
Il s'adresse aux bureaux d'études, intégrateurs GTB, exploitants et gestionnaires de patrimoine qui veulent relever les index à distance et suivre les fuites sans câblage. Radio intégrée au boîtier IP68, gamme du DN15 au DN40 : un même modèle couvre le compteur divisionnaire comme le comptage général d'un petit bâtiment.
Points forts du HYDROSONIC
- Mesure statique par ultrasons, sans usure mécanique ni entraînement magnétique, insensible à la fraude par aimant
- Classe R400 en standard, R500 sur demande, dans toutes les positions d'installation
- Cinq calibres : DN15 (Q3 2,5 m³/h), DN20 (4 m³/h), DN25 (6,3 m³/h), DN32 (10 m³/h) et DN40 (16 m³/h)
- Débit de démarrage de 2 L/h en DN15, air de la tuyauterie non compté
- Version COMBO de série : wM-Bus OMS v4 et LoRaWAN 1.0.3 classe A émis en parallèle, à 868 MHz
- Pile intégrée : 13 ans maximum en standard, jusqu'à 16 ans en version sur demande
- Alarmes fuite, rupture, retour d'eau, tuyauterie vide, gel, surdébit et absence de consommation
Applications en bâtiment et sur site technique
- Logement collectif : relève à distance des compteurs divisionnaires pour individualiser les charges d'eau froide, sans accès aux logements.
- Tertiaire et collectivités : sous-comptage par étage, par locataire ou par usage.
- Enseignement, santé et équipements sportifs : détection des fuites nocturnes et alerte gel sur les réseaux exposés.
- Industrie et logistique : comptage général en DN32 ou DN40 de l'arrivée d'eau d'un site ou d'un process.
Intégration et compatibilité
Toutes les versions proposées sont en configuration COMBO : le compteur émet à la fois en LoRaWAN 1.0.3 et en wM-Bus OMS v4 (mode T1). Il permet de démarrer en relève mobile puis de basculer en LoRaWAN sans changer de compteur.
- LoRaWAN : raccordement à tout serveur réseau via une passerelle 868 MHz, à choisir parmi nos passerelles LoRaWAN. Par défaut, une trame toutes les 12 heures avec l'index et 14 valeurs horaires, alarmes fuite, rupture et gel immédiates.
- wM-Bus OMS v4 (EN 13757-4) : télégrammes lus par les passerelles M-Bus et wM-Bus compatibles OMS, qui les publient en Modbus TCP ou BACnet vers la supervision.
- M-Bus filaire : le module externe IR-MB-PULSE se fixe sur le port optique et relie le compteur à un bus M-Bus.
- Configuration : interface NFC avec l'application Android BMetering NFC Config, ou logiciel BMetering. On y règle cadence, plages horaires, trames et seuils d'alarme.
Livré en mode économie d'énergie, il active sa radio après le passage d'environ 5 litres.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| HYDROSONIC DN15-110 | DN15, 110 mm, Q3 2,5 m³/h | Compteur divisionnaire en gaine palière |
| HYDROSONIC DN15-145 | DN15, 145 mm, Q3 2,5 m³/h | Remplacement sans reprise de tuyauterie |
| HYDROSONIC DN15-165 | DN15, 165 mm, Q3 2,5 m³/h | Remplacement sans reprise de tuyauterie |
| HYDROSONIC DN20-130 | DN20, 130 mm, Q3 4 m³/h | Lot tertiaire, encombrement réduit |
| HYDROSONIC DN20-190 | DN20, 190 mm, Q3 4 m³/h | Remplacement d'un compteur 3/4" existant |
| HYDROSONIC DN25-260 | DN25, 260 mm, Q3 6,3 m³/h | Petit bâtiment ou usage technique |
| HYDROSONIC DN32-260 | DN32, 260 mm, Q3 10 m³/h | Pied d'immeuble, départ tertiaire |
| HYDROSONIC DN40-300 | DN40, 300 mm, Q3 16 m³/h | Compteur général ou process industriel |
Toutes les versions sont livrées en COMBO LoRaWAN et wM-Bus ; classe R500 et pile 16 ans se précisent au devis. Pour l'eau chaude, la gamme B METERS propose le HYDRODIGIT-S1 EC ; retrouvez aussi nos autres compteurs d'eau communicants.
Caractéristiques techniques
| Type | Compteur d'eau statique à ultrasons, totalisateur électronique |
| Diamètres nominaux | DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1"1/4), DN40 (1"1/2) |
| Longueur sans raccords (L) | 110, 145 ou 165 mm (DN15), 130 ou 190 mm (DN20), 260 mm (DN25 et DN32), 300 mm (DN40) |
| Hauteur et largeur | 90 à 114 mm selon DN, largeur 98 mm |
| Filetage compteur (D) | 3/4" (DN15), 1" (DN20), 1"1/4 (DN25), 1"1/2 (DN32), 2" (DN40), selon EN ISO 228-1 |
| Débit permanent Q3 | 2,5 / 4 / 6,3 / 10 / 16 m³/h (DN15 à DN40) |
| Débit de surcharge Q4 | 3,125 / 5 / 7,875 / 12,5 / 20 m³/h |
| Débit minimal Q1 (R400) | 6,25 / 10 / 15,75 / 25 / 40 L/h |
| Débit de démarrage | 2 / 3 / 5 / 9 / 17 L/h |
| Classe métrologique | R400 en version de base, R500 sur demande, toutes positions |
| Température de l'eau | 0,1 à 50 °C (classe T50), eau froide uniquement |
| Pression maximale admissible | 16 bar |
| Index maximal | 99 999 m³ |
| Afficheur | LCD 8 chiffres avec pictogrammes, couvercle de protection |
| Interfaces locales | NFC (configuration), port optique infrarouge |
| Radio | 868 MHz, COMBO : wM-Bus EN 13757-4 OMS v4 et LoRaWAN 1.0.3 classe A |
| Portée annoncée | Jusqu'à 300 m en wM-Bus et 5 km en LoRaWAN, en conditions de propagation optimales |
| Alimentation | Pile non remplaçable, 13 ans maximum (standard) ou 16 ans maximum (sur demande) selon la configuration radio |
| Indice de protection | IP68 (24 h maximum en immersion continue à 1 m) |
| Température ambiante | +1 à +55 °C en fonctionnement, -20 à +70 °C en stockage |
| Conformité | MID 2014/32/UE (certificat IT-013-20-MI001-2213), RED 2014/53/UE, RoHS 2011/65/UE, EN ISO 4064 |
Critères de sélection
- Connectivité radio
- LoRaWAN, wM-Bus
- Grandeur mesurée
- Débit / volume d'eau
- Usage
- GTB / intégration BMS, Comptage énergétique, Détection de fuite
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP68
- Type de montage
- Sur canalisation
- Certifications
- MID
- Diamètre nominal (DN)
- DN15, DN20, DN25, DN32, DN40
- Plage de mesure
- Débit : 6,25 L/h à 3,125 m³/h (DN15) jusqu'à 40 L/h à 20 m³/h (DN40), en R400
- Autonomie
- Plus de 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Ultrasons (compteur statique, sans pièce mobile)
- Raccordement
- Filetage EN ISO 228-1 : 3/4" (DN15) à 2" (DN40)
- Classe métrologique
- R400 en standard, R500 sur demande, toutes positions
- Pression maximale
- 16 bar
- Interface locale
- NFC et port optique infrarouge
- Température de l'eau
- 0,1 à 50 °C (T50)
- Version radio
- COMBO : LoRaWAN 1.0.3 + wM-Bus OMS v4 (de série)
- Diamètre
- DN15, DN20, DN25, DN32, DN40
- Longueur
- 110 mm, 145 mm, 165 mm, 130 mm, 190 mm, 260 mm, 300 mm
Contenu et accessoires compatibles
Le compteur est livré seul ; joints, raccords et scellé sont fournis s'ils sont commandés avec lui. Accessoires B METERS associés :
- Kit de raccords RAC (2 écrous, 2 embouts, 2 joints) et bague antifraude SAF
- Clapets anti-retour NRV-S et NRV-M, raccord BKM à clapet intégré, support KSB à longueur réglable
- Module M-Bus filaire IR-MB-PULSE
Documentation
Questions fréquentes
Quelle différence entre le HYDROSONIC et le HYDRODIGIT-S1 ?
Le HYDRODIGIT-S1 est un compteur à jet unique avec turbine, limité au DN15 et au DN20. Le HYDROSONIC mesure par ultrasons, sans pièce en mouvement : il atteint la classe R400 en standard (R500 sur demande), se pose dans toutes les positions et couvre du DN15 au DN40.
Quel réseau utiliser pour relever le compteur ?
Le compteur est livré en COMBO et émet dans les deux standards : LoRaWAN si le site est déjà couvert par un réseau privé ou opérateur, wM-Bus OMS v4 pour la relève mobile ou une passerelle wM-Bus reliée à la GTB.
Quelle est l'autonomie de la pile ?
B METERS annonce 13 ans au maximum en standard, 16 ans en version sur demande, selon la cadence d'émission et les conditions ambiantes. Un pictogramme prévient un an avant la décharge ; la pile n'est pas remplaçable.
Le compteur peut-il servir à la détection de fuite ?
Oui. Un débit continu supérieur à la moitié de Q1 pendant 12 heures (durée réglable, 1 heure minimum) déclenche l'alarme de fuite. Le compteur signale aussi la rupture, le retour d'eau, la tuyauterie vide et le gel.
À propos de B METERS
B METERS est un fabricant italien de compteurs d'eau, de compteurs d'énergie thermique et de répartiteurs de frais de chauffage, fondé en 1991 par la famille Budai et basé à Gonars, dans le Frioul. Ses compteurs peuvent intégrer des modules de télérelève LoRaWAN ou wireless M-Bus, ce qui en fait une brique de base du comptage communicant dans les bâtiments résidentiels et tertiaires.
Voir toute la gamme B METERSDemander un devis pour le HYDROSONIC
Indiquez le nombre de compteurs, les calibres, la longueur entre raccords et le réseau visé (LoRaWAN, wM-Bus ou les deux) : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous aident aussi à dimensionner les passerelles.
Produits similaires
Voir toute la catégorieB METERS HYDRODIGIT-M1 - Compteur d'eau à jets multiples LoRaWAN DN15 à DN50
- LoRaWAN
- wM-Bus
- Débit / volume d'eau
Gentos pFlow F3RO - Compteur d'eau à ultrasons clamp-on RS485 Modbus
- Aucune (filaire)
- RS-485
- Modbus RTU
Dragino AIS01 - Capteur IA de lecture de compteur LoRaWAN et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
B METERS HYDRODIGIT-S1 EC - Compteur d'eau chaude LoRaWAN et wM-Bus
- LoRaWAN
- wM-Bus
- Débit / volume d'eau
Autres produits B METERS
Toute la gamme B METERS

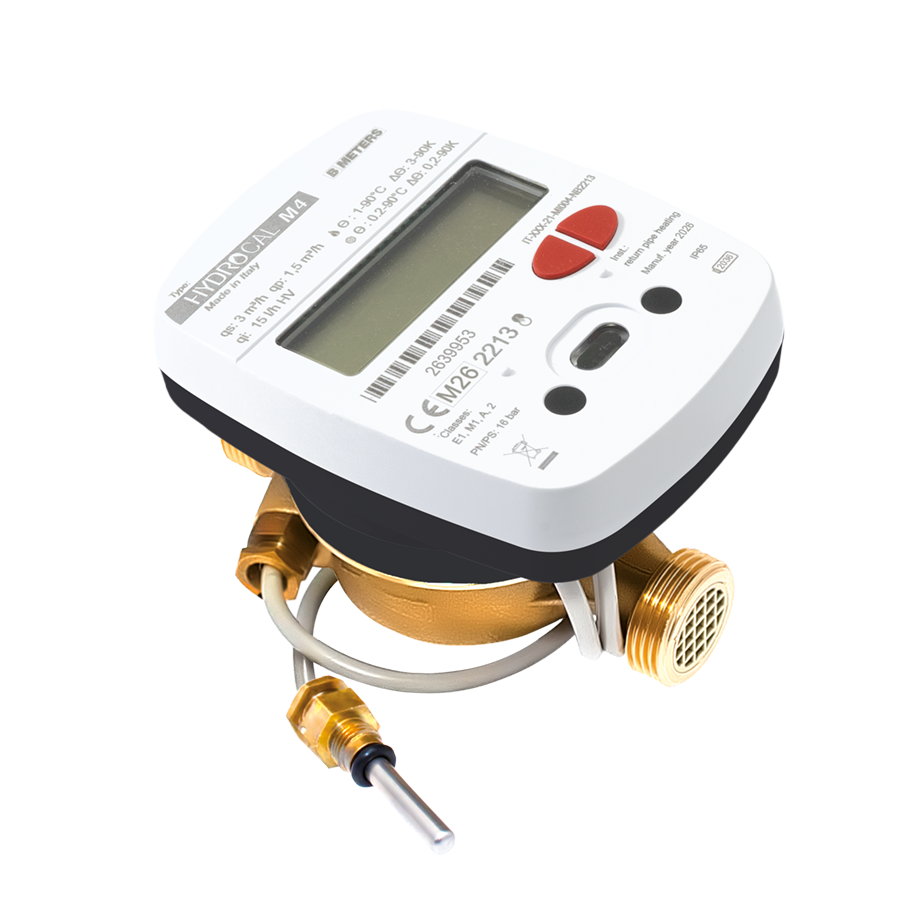

B METERS HYDROCAL-M4 - Compteur d'énergie thermique LoRaWAN et wM-Bus
