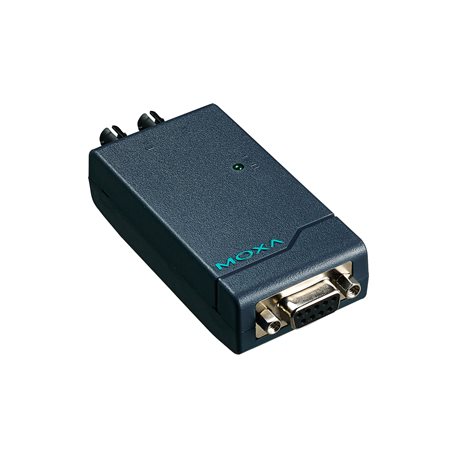

Moxa TCF-90 - Convertisseur RS-232 vers fibre optique ST autoalimenté
- Transporte une liaison RS-232 sur fibre optique en full duplex
- Jusqu'à 5 km en multimode ou 40 km en monomode, connecteur ST
- Alimenté par les lignes TxD, RTS et DTR, ou externe 5 à 12 V CC
- Débit de 300 bit/s à 115,2 kbit/s
- Boîtier compact 42 x 80 x 22 mm, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Fibre optique, RS-232 |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Alimenté par le bus, Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Variante | Fibre multimode (5 km) ou monomode (40 km), connecteur ST |
| Connecteur | DB9 femelle côté RS-232 ; ST côté fibre |
| Débit série | 300 bit/s à 115,2 kbit/s |
| Température de fonctionnement | 0 à 60 °C |
| Fibre | Multimode ST (5 km), Monomode ST (40 km) |
- Aucune (filaire)
- Fibre optique
- RS-232
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur RS-232 vers fibre optique Moxa TCF-90 prolonge une liaison RS-232 jusqu'à 5 km en fibre multimode ou 40 km en fibre monomode. Utilisé par paire, il relie deux équipements RS-232 en full duplex en isolant les données des montées de potentiel de terre, des boucles de masse et du bruit électromagnétique.
Son connecteur DB9 femelle se branche directement sur le port série de l'équipement, qui l'alimente par ses lignes TxD, RTS et DTR. Une alimentation externe reste possible. C'est une solution simple pour sortir une liaison console ou une liaison de supervision d'un bâtiment à l'autre. Voir nos convertisseurs fibre et la gamme Moxa.
Points forts du TCF-90
- Liaison RS-232 sur fibre jusqu'à 5 km (multimode) ou 40 km (monomode)
- Alimentation par le port série, sans adaptateur dans la plupart des cas
- Entrée externe 5 à 12 V CC (20 mA max) ou cordon USB fourni
- LED de contrôle de l'alimentation par le port, mode test par commutateur
- Connecteur fibre ST, connecteur DB9 femelle côté RS-232
- MTBF de 2 272 562 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Liaison RS-232 entre un équipement de site distant et le poste de supervision d'un campus
- Raccordement d'un port console d'automate ou d'équipement technique à travers une zone électriquement perturbée
- Transmission de données série sécurisée entre deux bâtiments sans risque de boucle de masse
Intégration et compatibilité
Le TCF-90 est transparent pour le protocole et ne demande aucune configuration. Côté RS-232, seuls TxD, RxD et GND sont transmis ; les broches DTR, DSR, DCD, CTS et RTS sont reliées en interne. Moxa recommande de positionner RTS ou DTR à l'état actif pour garantir l'alimentation par le port.
Placez le commutateur SW4 en mode test : si la LED d'alimentation s'allume, le port fournit assez d'énergie. Sinon, utilisez le cordon USB fourni ou un adaptateur 5 à 12 V CC. Pour une liaison RS-422/485 ou un bus multipoint, préférez le TCF-142 ou l'ICF-1150, présentés avec nos convertisseurs de protocoles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| TCF-90-M-ST | Fibre multimode, ST, 5 km | Liaison au sein d'un site ou entre bâtiments proches |
| TCF-90-S-ST | Fibre monomode, ST, 40 km | Liaison longue distance entre sites |
Caractéristiques techniques
| Interface série | RS-232, DB9 femelle (TxD, RxD, GND) |
| Débit | 300 bit/s à 115,2 kbit/s |
| Fibre multimode | 50/125 µm ou 62,5/125 µm, 850 nm, 5 km, budget optique 15 dB |
| Fibre monomode | G.652, 1310 nm, 40 km, budget optique 20 dB |
| Connecteur fibre | ST |
| Alimentation | Par le port RS-232 ou externe 5 à 12 V CC sur jack, 20 mA max |
| Boîtier | Plastique, IP30 |
| Dimensions | 42 x 80 x 22 mm |
| Poids | 150 g |
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | -20 à 75 °C |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | UL 60950-1 |
| MTBF | 2 272 562 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Fibre optique, RS-232
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), USB, Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Variante
- Fibre multimode (5 km) ou monomode (40 km), connecteur ST
- Connecteur
- DB9 femelle côté RS-232 ; ST côté fibre
- Débit série
- 300 bit/s à 115,2 kbit/s
- Température de fonctionnement
- 0 à 60 °C
- Fibre
- Multimode ST (5 km), Monomode ST (40 km)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un cordon d'alimentation USB de 50 cm, un guide d'installation
- En option : câbles série DB9 CBL-F9M9, adaptateur secteur 12 V CC PWR-12050
Documentation
Questions fréquentes
Le TCF-90 a-t-il besoin d'une alimentation ?
Généralement non : il est alimenté par les lignes TxD, RTS et DTR du port RS-232. Une alimentation externe de 5 à 12 V CC est nécessaire si ces lignes ne sont pas disponibles ou si l'équipement fournit trop peu d'énergie.
Combien de convertisseurs faut-il ?
Deux : un TCF-90 à chaque extrémité de la fibre pour relier deux équipements RS-232 en full duplex.
Le TCF-90 convient-il au RS-485 ?
Non, il ne traite que le RS-232. Pour un bus RS-422/485, utilisez le TCF-142 ou l'ICF-1150.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le TCF-90
Précisez le type de fibre et le nombre de liaisons à équiper : nous vous répondons sous 24 h ouvrées avec une offre selon vos quantités. Nos techniciens vous aident à valider la distance et le budget optique.
