Poynting SPLT-16 - Répartiteur coaxial deux voies 410 à 7200 MHz IP68
- Répartiteur ou combineur coaxial deux voies de 410 à 7 200 MHz
- Cellulaire 2G à 5G et Wi-Fi 2,4, 5 et 6 GHz, diviseur de Wilkinson
- ROS inférieur à 1,5:1, puissance admissible 10 W, 50 ohms
- Queues HDF-195 de 0,3 m en N ou en SMA
- Boîtier IP68, IK10, -40 à +80 °C
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP68 |
| Type de montage | Adhésif |
| Bande de fréquences | 433 MHz, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Compatibilité | Antennes et routeurs cellulaires ou Wi-Fi à connecteurs N ou SMA |
| Connecteur | N femelle et N mâle (SPLT-16-01), SMA femelle et SMA mâle (SPLT-16-02) |
| Câble | HDF-195, 0,3 m |
| Connectique | N, SMA |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

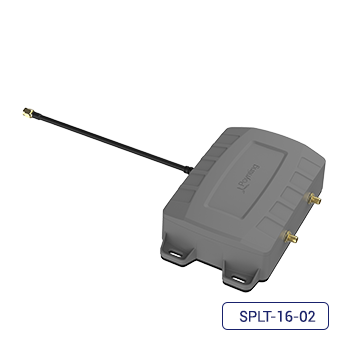

Le Poynting SPLT-16 est un répartiteur coaxial deux voies ultra-large bande, de 410 à 7 200 MHz. Il partage le signal d'une antenne entre deux équipements, ou combine deux antennes sur un seul équipement, en 2G, 3G, 4G, 5G comme en Wi-Fi bi-bande.
Sur un bâtiment, il évite de poser une deuxième antenne en toiture quand deux routeurs doivent partager le même point haut, par exemple un routeur de GTB et un routeur de secours. Son boîtier étanche IP68 se place aussi bien en local technique qu'à l'extérieur.
Points forts du SPLT-16
- Bande ultra-large de 410 à 7 200 MHz : cellulaire 2G à 5G, Wi-Fi 2,4, 5 et 6 GHz
- Diviseur de Wilkinson : faible perte, bon équilibre de phase et d'amplitude
- ROS inférieur à 1,5:1 sur plus de 95 % de la bande
- Bonne isolation entre les deux ports de sortie
- Trois ports sur queues HDF-195 de 0,3 m, en N ou en SMA
- Boîtier IP68, IK10, -40 à +80 °C, tenue au vent jusqu'à 160 km/h
Applications en bâtiment et sur site technique
- Partage d'une antenne de toiture entre deux routeurs cellulaires (supervision et secours)
- Routeur à sélection automatique de réseau (Least Cost Router) relié à deux antennes
- Combinaison de deux antennes orientées différemment sur un site logistique étendu
- Distribution d'un même signal vers deux équipements dans un local technique
Intégration et compatibilité
Le SPLT-16 est passif : il s'insère entre les antennes et les routeurs cellulaires sans alimentation ni réglage. Les ports non utilisés doivent être fermés par une charge 50 ohms, condition des mesures du constructeur. Poynting conseille d'éloigner les antennes raccordées d'au moins 0,5 m des autres antennes et objets métalliques.
Les rallonges HDF-195 sont admises jusqu'à 15 m selon la fiche technique. Voir nos câbles coaxiaux et adaptateurs pour compléter le montage.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

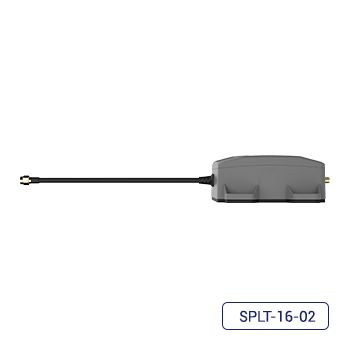

| SPLT-16-01 | Connecteurs N femelle et N mâle, 0,34 kg | Antennes de façade ou de toiture à connecteur N |
| SPLT-16-02 | Connecteurs SMA femelle et SMA mâle, 0,29 kg | Routeurs et antennes à connecteurs SMA |
Caractéristiques techniques
| Codes constructeur | A-SPLT-0016-V1-01 (N), A-SPLT-0016-V1-02 (SMA) |
| Fonction | Répartiteur ou combineur deux voies, diviseur de Wilkinson |
| Bande de fréquences | 410 à 7 200 MHz |
| ROS (VSWR) | Inférieur à 1,5:1 sur plus de 95 % de la bande |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Ports | 3 |
| Câbles | HDF-195, 0,3 m, montés en usine |
| Dimensions | 158 x 96 x 40 mm (hors câbles, connecteurs et mousse adhésive) |
| Poids | 0,34 kg (N), 0,29 kg (SMA) |
| Boîtier | PC-ABS stabilisé anti-UV, gris |
| Montage | En surface, adhésif fourni |
| Tenue au vent | Jusqu'à 160 km/h |
| Température de fonctionnement et de stockage | -40 à +80 °C |
| Indice de protection | IP68 |
| Résistance aux chocs | IK10 |
| Brouillard salin | MIL-STD 810G, ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
| EAN | 6009710921708 (N), 6009710922460 (SMA) |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Indice de protection
- IP68
- Type de montage
- Adhésif
- Bande de fréquences
- 433 MHz, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Compatibilité
- Antennes et routeurs cellulaires ou Wi-Fi à connecteurs N ou SMA
- Connecteur
- N femelle et N mâle (SPLT-16-01), SMA femelle et SMA mâle (SPLT-16-02)
- Câble
- HDF-195, 0,3 m
- Connectique
- N, SMA
Contenu et accessoires compatibles
Livré avec sa mousse adhésive de fixation. Les vis, les rallonges HDF-195 et les adaptateurs sont à prévoir selon l'installation.
Documentation
Questions fréquentes
Le SPLT-16 sert-il de répartiteur ou de combineur ?
Les deux. En répartiteur, il partage une antenne entre deux équipements. En combineur, il réunit deux antennes sur une seule entrée d'équipement pour profiter de la diversité d'antenne. Le guide d'installation Poynting illustre les deux montages.
Quelle perte introduit le partage du signal ?
Un répartiteur deux voies divise la puissance en deux, soit environ 3 dB par sortie. Poynting précise que ses mesures de perte d'insertion excluent cette division de 3 dB et les pertes des câbles. Il faut donc en tenir compte dans le bilan de liaison.
Quelle différence entre SPLT-16-01 et SPLT-16-02 ?
Seule la connectique change : N femelle et N mâle pour le SPLT-16-01, SMA femelle et SMA mâle pour le SPLT-16-02. Les deux ont des queues HDF-195 de 0,3 m et les mêmes performances radio.
Peut-on l'installer en extérieur ?
Oui. Le boîtier PC-ABS stabilisé anti-UV est IP68 et IK10, donné pour -40 à +80 °C et des vents jusqu'à 160 km/h. Il se fixe à plat avec l'adhésif fourni, et éventuellement avec des vis non fournies.
Demander un devis pour le SPLT-16
Décrivez vos antennes, vos équipements et la connectique en place : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

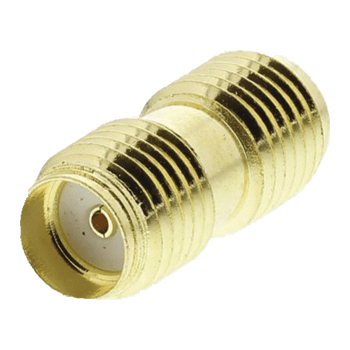

Poynting ADPT - Adaptateur coaxial SMA, RP-SMA, N, TNC et QMA, lot de 10
