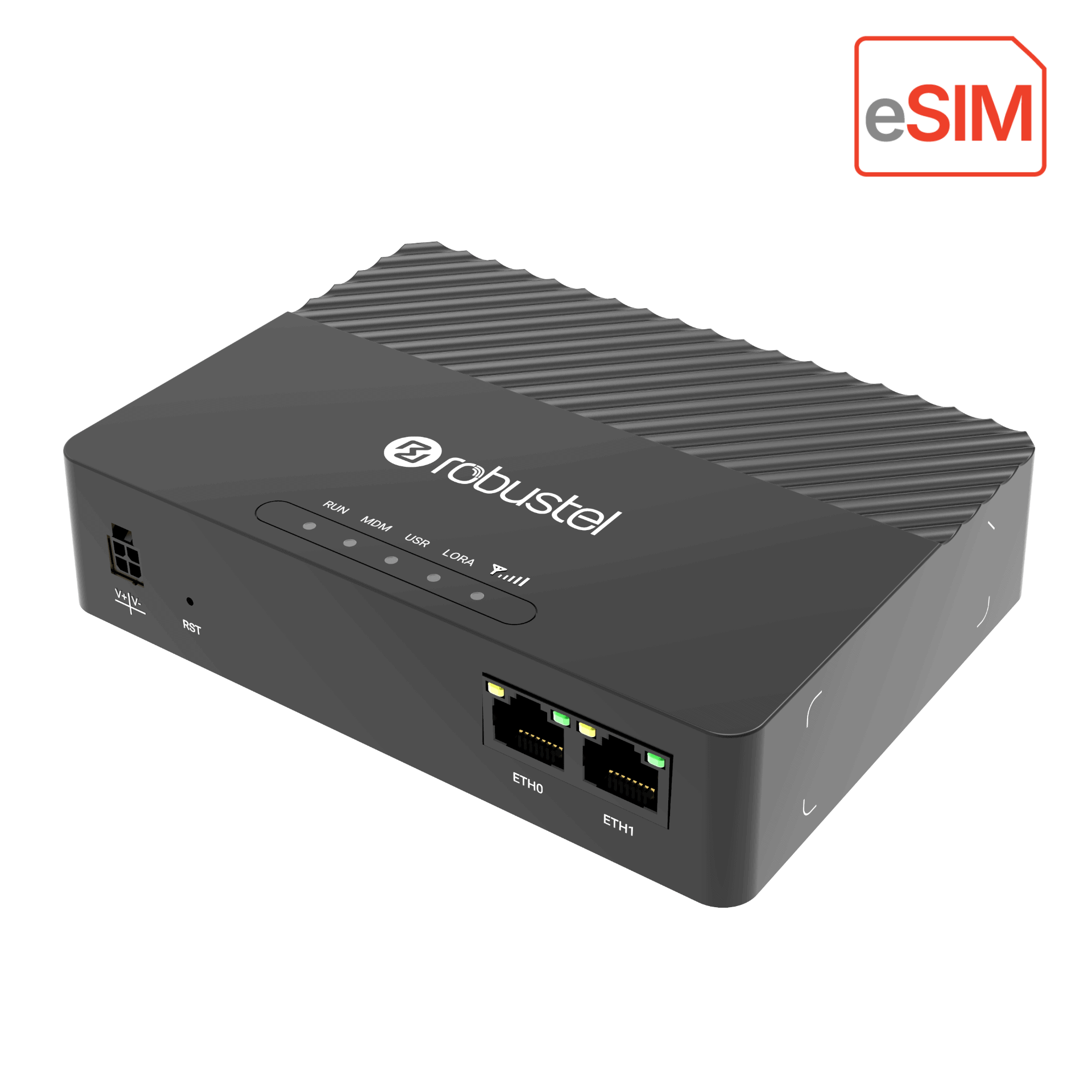

Réf. A015900001Robustel R1320LGe - Passerelle LoRaWAN 4G compacte eSIM, PoE et Wi-Fi
- Passerelle LoRaWAN EU868, 8 canaux simultanés, +25 dBm, sensibilité -140 dBm
- Relais vers ChirpStack, The Things Network, LORIOT ou Actility, LoRaWAN 1.0.4 classes A et C
- 4G LTE Cat 4 avec Mini SIM et eSIM MFF2, 2 Ethernet 10/100, Wi-Fi 2,4 GHz
- Alimentation PoE PD 802.3at ou 9 à 36 V DC, 7,5 W maximum
- Boîtier compact 31 x 98 x 129 mm, IP30, -20 à +70 °C
| Connectivité radio | 2G / 3G, 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | E-mail (SMTP), LoRaWAN Packet Forwarder / Basic Station |
| Usage | Comptage énergétique, GTB / intégration BMS, Qualité de l’air intérieur, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Administrable, Double SIM, VPN, Wi-Fi intégré |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868), LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz |
| Rôle LoRaWAN | Packet forwarder vers ChirpStack, The Things Network, LORIOT, Actility |
| Radio LoRa | 8 canaux simultanés, +25 dBm, sensibilité -140 dBm |
| Réseau cellulaire | 4G LTE Cat 4, 3G, 2G, Mini SIM 2FF + eSIM MFF2 (GSMA SGP.22) |
| Processeur et mémoire | MIPS 580 MHz, 128 Mo RAM, 32 Mo flash |
| PoE | PD 802.3at sur ETH0, 42,5 à 57 V |

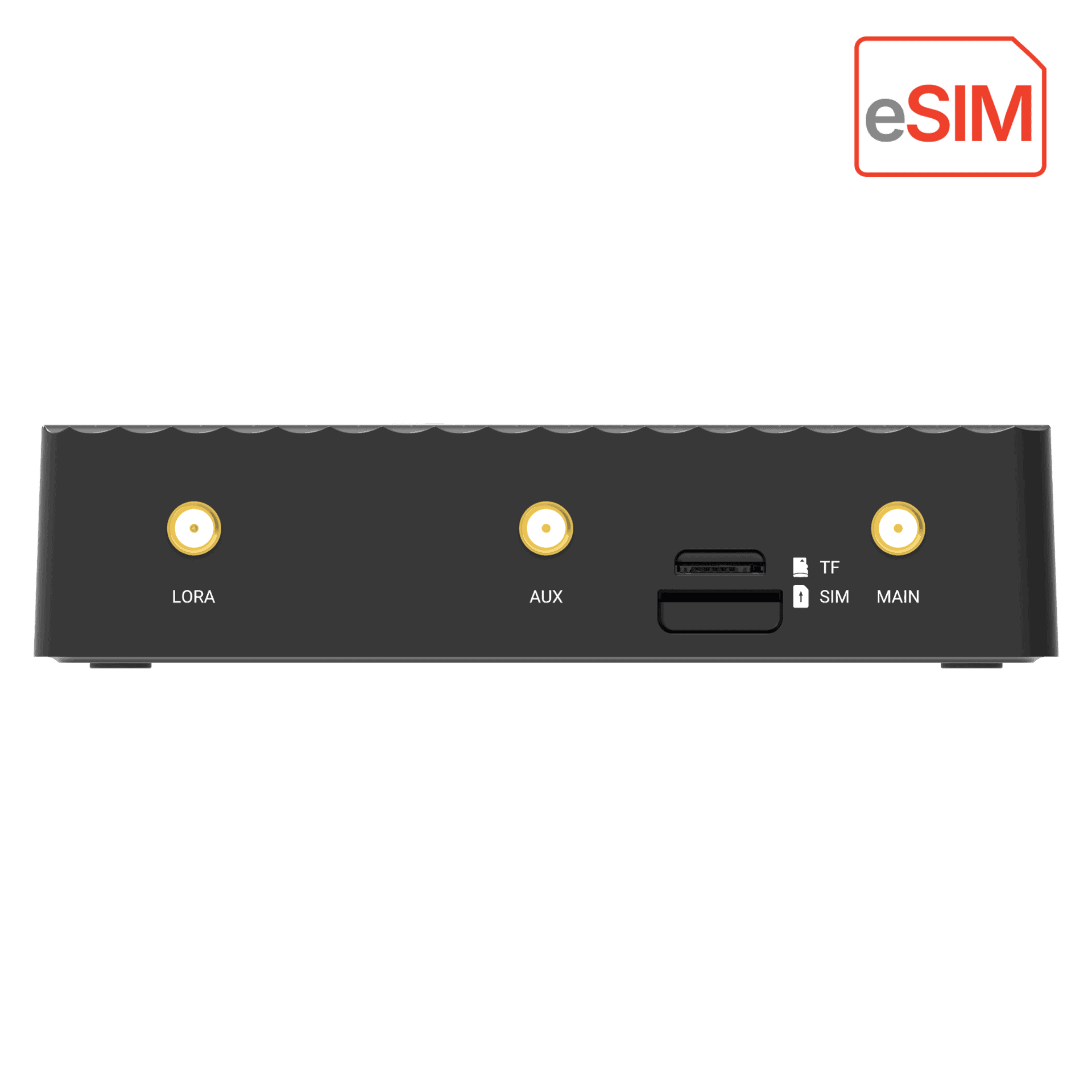

| Connecteur | SMA-K (cellulaire), RP-SMA-K (LoRa), RJ45, Micro-Fit 4 broches |
| Température de fonctionnement | -20 à +70 °C |
| Dimensions | 31 x 98 x 129 mm, moins de 230 g |
- LoRaWAN
- 4G LTE
- 2G / 3G
- Wi-Fi
- Ethernet
- LoRaWAN Packet Forwarder / Basic Station
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
La Robustel R1320LGe est une passerelle LoRaWAN 4G compacte qui capte les trames des capteurs sans fil d'un bâtiment et les relaie vers le serveur de réseau de votre choix. Elle combine une radio 868 MHz à 8 canaux, trois voies de remontée (4G avec eSIM, Ethernet, Wi-Fi) et une alimentation par PoE, dans un boîtier de moins de 230 g.
Elle convient aux intégrateurs et aux exploitants qui disposent déjà d'un serveur LoRaWAN, privé ou public, et cherchent à densifier la couverture à moindre coût : local technique, gaine, armoire de distribution. Comparez avec nos autres passerelles LoRaWAN et la gamme Robustel.
Points forts du R1320LGe
- Réception LoRaWAN sur 8 canaux simultanés en EU868, LoRaWAN 1.0.4 classes A et C
- Puissance d'émission jusqu'à +25 dBm et sensibilité jusqu'à -140 dBm
- Compatible avec les serveurs ChirpStack, The Things Network, LORIOT, Actility ou privés
- 4G LTE Cat 4 avec repli 3G et 2G, Mini SIM et eSIM MFF2 jusqu'à 8 profils

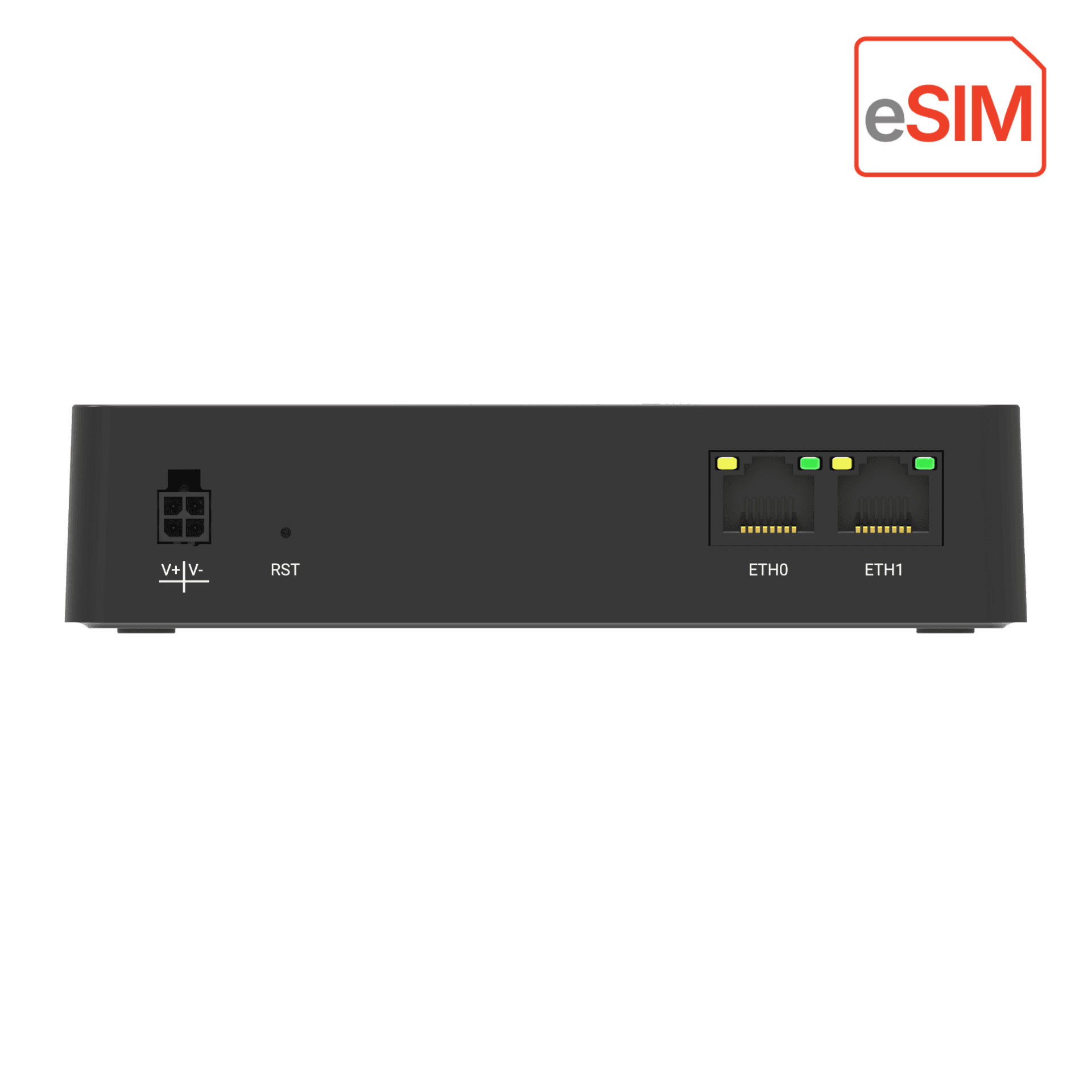

- 2 ports Ethernet 10/100 isolés 1,5 kV, alimentation PoE PD 802.3at sur ETH0
- Wi-Fi 802.11 b/g/n 2x2 MIMO jusqu'à 300 Mbit/s, point d'accès ou client
- Consommation 1,5 W au repos et 7,5 W maximum sous 12 V
- Boîtier compact 31 x 98 x 129 mm, montage mural, rail DIN ou bureau
Applications en bâtiment et sur site technique
- Ajout d'un point de collecte LoRaWAN dans un local technique ou une gaine palière d'un immeuble tertiaire, alimenté par le switch PoE existant
- Télérelève de compteurs d'eau, de gaz ou de chaleur dans une résidence ou un quartier, avec remontée 4G vers la plateforme de comptage
- Capteurs de qualité de l'air et de température dans des écoles ou des bureaux, reliés au serveur LoRaWAN de l'exploitant
- Surveillance de locaux pompes, chaufferies et colonnes techniques en sous-sol, là où la couverture d'une passerelle centrale ne suffit pas
- Réseaux de capteurs de collectivités (éclairage, niveau de remplissage, inondation) depuis une armoire de rue intérieure
Intégration et compatibilité
La R1320LGe transmet les trames LoRaWAN via les protocoles standards de relais (packet forwarder) vers tout serveur de réseau compatible, en local ou dans le cloud. Les capteurs sont déclarés et décodés sur ce serveur, qui assure ensuite le lien avec la GTB, une plateforme MQTT ou une base de données. Pour rendre les mesures disponibles en BACnet ou Modbus, associez le serveur à une passerelle BACnet ou choisissez la LG3120e à serveur intégré.
Côté réseau, RobustOS gère PPP, PPPoE, VLAN, NAT, DHCP, DNS, DDNS, NTP, HTTPS, SSH2 et SMTP, les tunnels IPsec, OpenVPN, GRE et WireGuard, et un pare-feu avec DMZ, anti-DDoS et filtrage. Des applications optionnelles ajoutent notamment L2TP, PPTP, DMVPN, VRRP, QoS, SNMP, Modbus Master et TR-069.
La configuration passe par l'interface web, la ligne de commande ou SMS, et la passerelle est prête pour RCMS, la plateforme cloud Robustel de gestion de parc. Un SDK C et C++ (64 Mo de RAM et 16 Mo de flash disponibles) permet d'ajouter des applications légères.
Caractéristiques techniques
| Référence | A015900001, version EU868 (modèle R1320LGe-BAZB-4L-A12EU sur le site Robustel) |
| Processeur et mémoire | MIPS 580 MHz, 128 Mo de RAM, 32 Mo de flash, 1 x microSD |
| LoRa | EU868, 8 canaux simultanés, +25 dBm maximum, sensibilité -140 dBm, 1 antenne RP-SMA-K |
| LoRaWAN | Version 1.0.4, classes A et C, packet forwarder |
| Réseau cellulaire | 4G LTE Cat 4, 3G, 2G ; LTE FDD B1/3/5/7/8/20/28, LTE TDD B38/40/41, WCDMA B1/5/8, GSM B3/8 ; 1 antenne SMA-K |
| SIM | 1 x Mini SIM (2FF) + 1 x eSIM MFF2, GSMA SGP.22, généralement jusqu'à 8 profils |
| Ethernet | 2 x 10/100 Mbit/s (2 LAN ou 1 WAN + 1 LAN), isolation magnétique 1,5 kV |
| PoE | PD 802.3at sur ETH0 |
| Wi-Fi | 802.11 b/g/n 2,4 GHz, 2x2 MIMO jusqu'à 300 Mbit/s, antenne intégrée, AP et client, WPA2 et WPA3 |
| Voyants | RUN, MDM, RSSI, LoRa, USR |
| Alimentation | 12/24 V DC nominal, plage 9 à 36 V DC sur Micro-Fit 4 broches, ou 42,5 à 57 V en PoE PD ; protection contre l'inversion de polarité et les surtensions |
| Consommation | 1,5 W au repos, 7,5 W maximum sous 12 V |
| Système | RobustOS, SDK C et C++ |
| VPN | IPsec, OpenVPN, GRE, WireGuard ; L2TP, PPTP, DMVPN en option |
| Boîtier | Plastique, IP30, moins de 230 g |
| Dimensions | 31 x 98 x 129 mm |

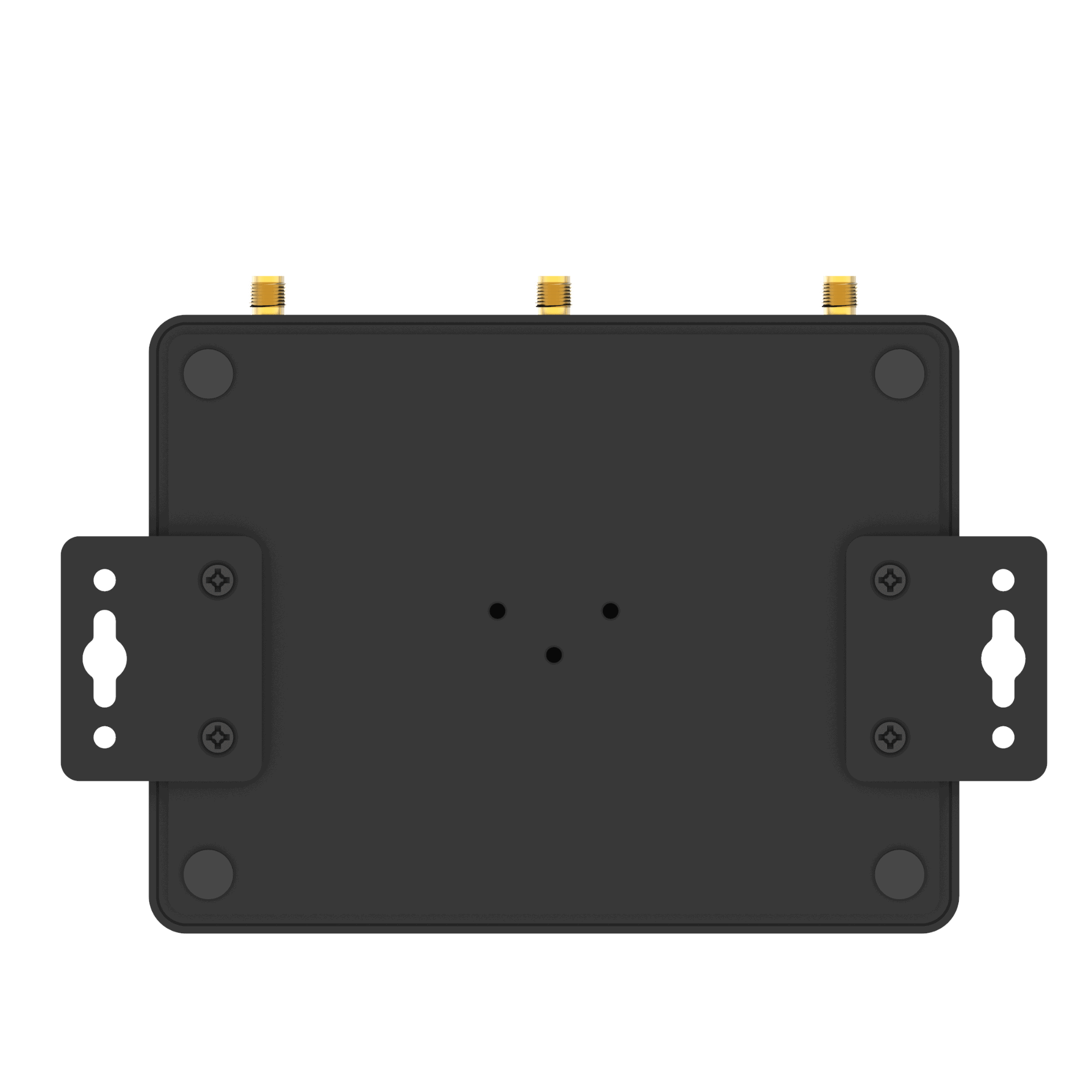

| Montage | Bureau, mural, rail DIN 35 mm |
| Température de fonctionnement | -20 à +70 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| CEM | EN 55032 classe B ; EN 61000-4-2, 4-3, 4-4, 4-5, 4-6 |
| Certifications | RoHS 2.0, CE, UKCA |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, 2G / 3G, Wi-Fi
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- LoRaWAN Packet Forwarder / Basic Station, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Administrable, Double SIM, VPN, Wi-Fi intégré
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868), LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz
- Rôle LoRaWAN
- Packet forwarder vers ChirpStack, The Things Network, LORIOT, Actility
- Radio LoRa
- 8 canaux simultanés, +25 dBm, sensibilité -140 dBm
- Réseau cellulaire
- 4G LTE Cat 4, 3G, 2G, Mini SIM 2FF + eSIM MFF2 (GSMA SGP.22)
- Processeur et mémoire
- MIPS 580 MHz, 128 Mo RAM, 32 Mo flash
- PoE
- PD 802.3at sur ETH0, 42,5 à 57 V
- Connecteur
- SMA-K (cellulaire), RP-SMA-K (LoRa), RJ45, Micro-Fit 4 broches
- Température de fonctionnement
- -20 à +70 °C
- Dimensions
- 31 x 98 x 129 mm, moins de 230 g
Contenu et accessoires compatibles
La référence A015900001 est livrée complète : passerelle, 1 antenne 4G, 1 antenne LoRa, 1 adaptateur secteur et 1 kit de fixation murale. En PoE, prévoyez un switch ou un injecteur 802.3at. Une antenne LoRa déportée ou une antenne 4G à plus fort gain améliorent la réception en sous-sol ou en armoire métallique.
Documentation
Questions fréquentes
La R1320LGe intègre-t-elle un serveur de réseau LoRaWAN ?
Non. C'est un relais (packet forwarder) : elle reçoit les trames des capteurs et les transmet à un serveur de réseau compatible, hébergé sur site ou dans le cloud, par exemple ChirpStack, The Things Network, LORIOT ou Actility. Pour un serveur embarqué, choisissez la LG3120e.
Peut-on l'alimenter uniquement en PoE ?
Oui. Le port ETH0 accepte une alimentation PoE PD 802.3at (42,5 à 57 V) depuis un switch PoE, ce qui évite de tirer une ligne d'alimentation jusqu'au point d'installation. Une entrée 9 à 36 V DC sur connecteur Micro-Fit 4 broches reste disponible.
Quelle portée attendre en bâtiment ?
Robustel indique une puissance d'émission jusqu'à +25 dBm et une sensibilité jusqu'à -140 dBm, sur 8 canaux simultanés. La portée réelle dépend du bâti, de l'emplacement de l'antenne et des capteurs : une étude de couverture est conseillée, avec plusieurs passerelles sur les grands sites.
À quoi sert l'eSIM ?
L'eSIM MFF2 conforme GSMA SGP.22 complète l'emplacement Mini SIM. Les profils opérateurs se chargent et se suppriment à distance, généralement jusqu'à 8, ce qui simplifie le déploiement multisite et le changement d'opérateur sans intervention.
À propos de Robustel
Robustel est un fabricant leader de solutions industrielles pour l'Internet des objets (IoT) et les communications Machine-to-Machine (M2M). Leur gamme de produits comprend des modems, des routeurs et des passerelles sans fil de qualité industrielle, prenant en charge les réseaux cellulaires (3G/4G/LTE/5G), Wi-Fi et LPWAN.
Voir toute la gamme RobustelDemander un devis pour le R1320LGe
Indiquez le nombre de passerelles, la surface à couvrir et le contexte du site : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Notre équipe technique vous conseille sur la référence, les antennes, l'alimentation et l'architecture réseau.
Produits similaires
Voir toute la catégorie
Robustel R1520LG - Passerelle LoRaWAN compacte avec 4G LTE, Wi-Fi, Ethernet et PoE
- 4G (LTE)
- LoRaWAN
- Wi-Fi
Robustel LG5100 - Passerelle LoRaWAN industrielle 4G avec serveur réseau intégré
- LoRaWAN
- 4G LTE
- 2G / 3G
Enless RX HTTP 500-322 - Passerelle LoRa Easy vers serveur HTTP en JSON
- LoRa propriétaire
- Ethernet
- API HTTP / REST
Autres produits Robustel
Toute la gamme Robustel
Robustel R2120 - Routeur 4G/5G industriel avec 4 ports PoE PSE et RS-485
- 4G LTE
- 5G
- 2G / 3G

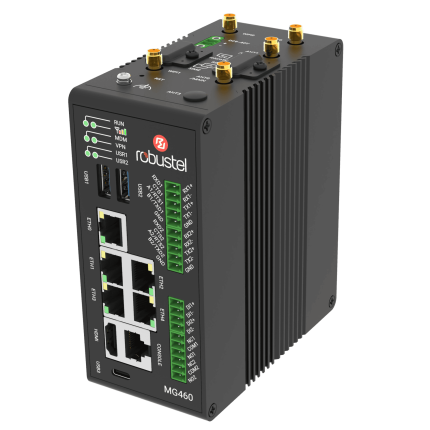

Robustel MG460 - Passerelle edge computing sécurisée 4G/5G, 5 ports Gigabit
- 4G LTE
- 5G
- 2G / 3G
Robustel R1500 - Routeur 4G industriel double SIM avec 2 ports RS-232
- 4G LTE
- 2G / 3G
- Ethernet

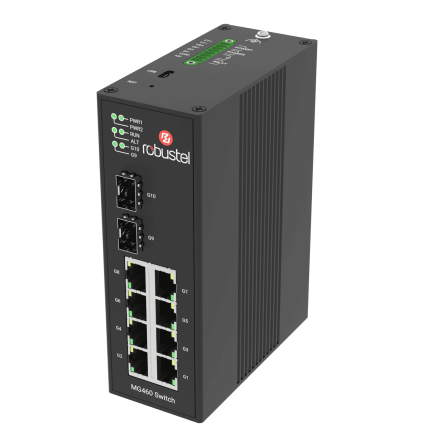

Robustel MG460 Switch - Switch PoE Gigabit manageable 8 ports et 2 SFP
