Prosoft cordons LMR 600 - Câble coaxial N très faible perte
- Câble coaxial très faible perte LMR 600, 14,5 dB/100 m à 2 500 MHz
- Connecteurs N mâle aux deux extrémités, montés en usine
- Longueurs de 15,2 à 152,4 m (50 à 500 ft)
- Gaine anti-UV, -40 à +85 °C
- Garantie constructeur 3 ans
| Usage | Réseau industriel, Télégestion de sites distants |
|---|---|
| Connectivité radio | 4G LTE, Wi-Fi |
| Compatibilité | Antennes Prosoft RadioLinx à connecteur N, parafoudres LP |
| Variante | LMR 600 N mâle vers N mâle de 15,2 à 152,4 m, cordon AVA5 30,5 m |
| Connecteur | N mâle aux deux extrémités |
| Atténuation | 14,5 dB/100 m à 2 500 MHz |
| Type de câble | LMR 600, AVA5 |
| Connecteurs | N mâle vers N mâle |
| Longueur | 15,2 m (50 ft), 18,3 m (60 ft), 24,4 m (80 ft), 30,5 m (100 ft), 38,1 m (125 ft), 45,7 m (150 ft), 53,3 m (175 ft), 61 m (200 ft), 68,6 m (225 ft), 76,2 m (250 ft), 83,8 m (275 ft), 91,4 m (300 ft), 99,1 m (325 ft), 152,4 m (500 ft) |
- 4G LTE
- Wi-Fi
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les cordons coaxiaux LMR 600 Prosoft sont conçus pour les grandes longueurs entre une antenne en toiture ou sur pylône et l'équipement radio installé en local technique. Ils sont livrés coupés et équipés de connecteurs N mâle aux deux extrémités, de 15 à 152 m.
Sur un site industriel, une station de traitement d'eau ou un grand bâtiment logistique, ils préservent le bilan de liaison quand le local radio est loin du mât. Ils complètent nos câbles coaxiaux faibles pertes et nos antennes industrielles.
Points forts des cordons LMR 600
- Atténuation de 8,2 dB/100 m à 900 MHz et 14,5 dB/100 m à 2 500 MHz
- 23,8 dB/100 m à 5 800 MHz pour les liaisons Wi-Fi 5 GHz
- Blindage supérieur à 90 dB, conducteur extérieur ruban aluminium collé
- Tension de tenue 4 000 VDC, puissance crête 40 kW
- Gaine polyéthylène anti-UV, -40 à +85 °C
- 14 longueurs LMR 600 de 15,2 à 152,4 m, connecteurs N mâle
- Garantie standard ProSoft de 3 ans
Applications en bâtiment et sur site technique
- Antenne sur pylône ou château d'eau reliée à une radio installée au pied de l'ouvrage
- Toiture de grand entrepôt ou de site industriel avec local radio au rez-de-chaussée
- Liaisons longue distance de télégestion entre stations de pompage
- Campus ou hôpital où l'antenne est placée en point haut, loin des baies
Intégration et compatibilité
Les connecteurs N mâle se raccordent aux antennes RadioLinx à connecteur N femelle et aux parafoudres de traversée LP. Côté radio, une jarretière LMR 195 ou LMR 400 assure la conversion vers le connecteur de l'équipement. La référence C60M40-40-XXX indique deux connecteurs N mâle et la longueur en pieds.
Versions disponibles
| Références | Câble et connecteurs | Longueurs disponibles |
|---|---|---|
| C60M40-40-050, C60M40-40-060, C60M40-40-080, C60M40-40-100, C60M40-40-125, C60M40-40-150, C60M40-40-175, C60M40-40-200, C60M40-40-225, C60M40-40-250, C60M40-40-275, C60M40-40-300, C60M40-40-325, C60M40-40-500 | LMR 600, N mâle vers N mâle | 15,2 m, 18,3 m, 24,4 m, 30,5 m, 38,1 m, 45,7 m, 53,3 m, 61 m, 68,6 m, 76,2 m, 83,8 m, 91,4 m, 99,1 m, 152,4 m |
| CVA540-40-100 | AVA5, N mâle vers N mâle | 30,5 m |
Caractéristiques techniques
| Câble | LMR 600, diélectrique mousse injectée, conducteur extérieur ruban aluminium collé |
| Rayon de courbure installation / répété | 38,1 mm / 153 mm |
| Poids linéique | 0,20 kg/m |
| Résistance à la traction | 158,9 kg |
| Tension de tenue | 4 000 VDC |
| Puissance crête | 40 kW |
| Atténuation typique | 8,2 dB/100 m à 900 MHz, 14,5 dB/100 m à 2 500 MHz, 23,8 dB/100 m à 5 800 MHz |
| Connecteurs | N mâle aux deux extrémités |
| Température de fonctionnement | -40 à +85 °C |
| Température de stockage | -70 à +85 °C |
| Garantie | 3 ans |
Critères de sélection
- Usage
- Télégestion de sites distants, Réseau industriel
- Connectivité radio
- 4G LTE, Wi-Fi
- Compatibilité
- Antennes Prosoft RadioLinx à connecteur N, parafoudres LP
- Variante
- LMR 600 N mâle vers N mâle de 15,2 à 152,4 m, cordon AVA5 30,5 m
- Connecteur
- N mâle aux deux extrémités
- Atténuation
- 14,5 dB/100 m à 2 500 MHz
- Type de câble
- LMR 600, AVA5
- Connecteurs
- N mâle vers N mâle
- Longueur
- 15,2 m (50 ft), 18,3 m (60 ft), 24,4 m (80 ft), 30,5 m (100 ft), 38,1 m (125 ft), 45,7 m (150 ft), 53,3 m (175 ft), 61 m (200 ft), 68,6 m (225 ft), 76,2 m (250 ft), 83,8 m (275 ft), 91,4 m (300 ft), 99,1 m (325 ft), 152,4 m (500 ft)
Documentation
Questions fréquentes
Pourquoi choisir le LMR 600 plutôt que le LMR 400 ?
ProSoft destine le LMR 600 aux descentes d'antenne de plus de 100 ft (environ 30 m). Sa perte à 2 500 MHz est de 14,5 dB/100 m contre 22,2 dB/100 m pour le LMR 400.
Quelle perte sur 60 m à 5,8 GHz ?
Avec 23,8 dB/100 m à 5 800 MHz, 60 m de LMR 600 perdent environ 14,3 dB, plus les connecteurs. À cette fréquence, rapprocher la radio de l'antenne reste souvent la meilleure option.
Le câble est-il plus difficile à poser ?
Il est plus lourd (0,20 kg/m) et plus rigide : rayon de courbure de 38,1 mm à l'installation et 153 mm en courbures répétées. Prévoyez des colliers et un cheminement sans angle vif.
Qu'est-ce que la référence CVA540-40-100 ?
C'est un cordon de 100 ft (30,5 m) en câble AVA5, référencé par ProSoft à côté des cordons LMR 600. Ses caractéristiques ne figurent pas dans la fiche LMR 600 : consultez-nous pour la valider sur votre projet.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les cordons LMR 600
Indiquez la radio, l'antenne et la distance à couvrir : nous vous répondons sous 24 h ouvrées avec la longueur et la connectique adaptées. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie


Poynting SPLT-16 - Répartiteur coaxial deux voies 410 à 7200 MHz IP68
- 4G LTE
- 5G
- 2G / 3G

Prosoft cordons LMR 400 - Câble coaxial d'antenne N faible perte
- 4G LTE
- Wi-Fi
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Prosoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
- Aucune (filaire)
- Ethernet
- Modbus TCP

Prosoft PLX32-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7 double réseau
- Aucune (filaire)
- Ethernet
- EtherNet/IP

Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Pour aller plus loin
Produits similaires
Poynting OMNI-293 - Antenne 5G/4G omnidirectionnelle extérieure 8 dBi
- NB-IoT
- LTE-M
- 4G LTE

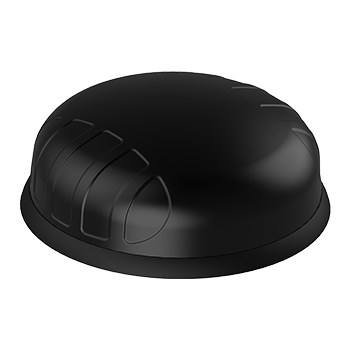

Poynting PUCK-1 - Antenne 5G/4G omnidirectionnelle SISO compacte IP69K
