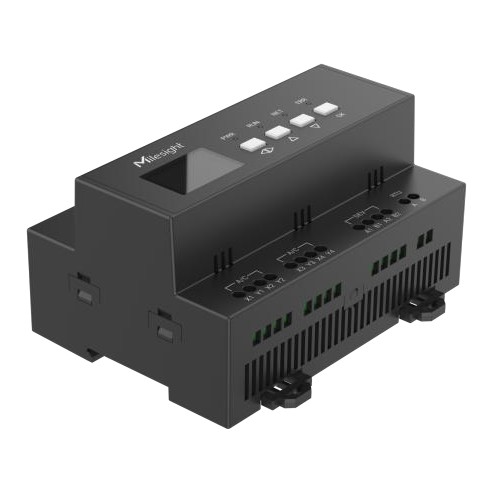

Réf. UC722Milesight UC722 - Contrôleur CVC pour systèmes VRF, Modbus et MQTT
- Contrôleur VRF 4 voies, jusqu'à 160 unités intérieures par voie, plus de 20 marques
- Marche et arrêt, mode, consigne, ventilation, soufflage, verrouillage, 64 tâches programmées
- 2 ports Ethernet : Modbus TCP, JSON via MQTT ou TCP ; 1 port RS-485 Modbus RTU
- Alimentation 12 à 24 V DC, rail DIN, IP20, 126 x 90 x 68 mm
- Certifications CE, TELEC, RoHS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-485 |
| Protocoles IP et intégration | Modbus TCP, MQTT |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Systèmes VRF Daikin, Mitsubishi Electric, Toshiba, Panasonic, Samsung, LG, Hitachi, Fujitsu General et autres |
| Voies VRF | 4 voies, jusqu'à 160 unités intérieures par voie |
| Affichage | Écran LCD, 4 boutons, voyants PWR, RUN, NET, ERR |
| Connecteur | 2 x RJ45, bornier RS-485, jack DC 2,1 x 5,5 mm, bornier d'alimentation 2 points |
- Aucune (filaire)
- Ethernet
- RS-485
- Modbus RTU
- Modbus TCP
- MQTT
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight UC722 est un contrôleur CVC pour systèmes VRF (débit de réfrigérant variable) qui centralise la commande et la surveillance de jusqu'à 4 systèmes de climatisation indépendants. Chaque voie se raccorde à l'unité extérieure maître par un câblage non polarisé et peut être affectée à une marque différente : Daikin, Mitsubishi Electric, Toshiba, Panasonic, Samsung, LG, Hitachi et de nombreux autres constructeurs.
Pour l'intégrateur GTB, le bureau d'études ou l'exploitant multisite, il remplace plusieurs passerelles propriétaires par un seul équipement sur rail DIN. Les unités intérieures sont découvertes automatiquement, puis exposées en Modbus TCP, Modbus RTU ou JSON via MQTT : la supervision lit les états et les défauts, envoie consignes et plans horaires, et l'exploitant garde la main sur la consommation des groupes de climatisation.
Points forts du UC722
- 4 voies VRF indépendantes, jusqu'à 160 unités intérieures par voie
- Compatible avec plus de 20 marques de VRF et de climatisation centralisée, configurables voie par voie
- Commande complète : marche et arrêt, mode, consigne, vitesse de ventilation, orientation du soufflage
- Verrouillage des réglages locaux, commande par groupes et jusqu'à 64 tâches programmées
- 2 ports Ethernet 10/100 Mbit/s (WAN et LAN) : Modbus TCP, Modbus RTU over TCP, JSON, client MQTT ou TCP
- 1 port RS-485 Modbus RTU de 1 200 à 19 200 bit/s pour la GTB
- Écran LCD, 4 boutons et voyants PWR, RUN, NET, ERR pour le diagnostic sur site
- Alimentation 12 à 24 V DC, montage sur rail DIN, 126 x 90 x 68 mm
Applications en bâtiment et sur site technique
- Bureaux et plateaux tertiaires : pilotage multizone des unités intérieures, plans horaires selon l'occupation et remontée des défauts vers la GTB.
- Hôtellerie : commande des unités intérieures chambre par chambre et prise en compte d'états de porte ou de présence transmis en Modbus RTU.
- Commerce et centres commerciaux : coordination de plusieurs systèmes VRF sur différents niveaux et suivi des temps de fonctionnement.
- Rénovation et collectivités : intégration de VRF existants dans une supervision Modbus sans remplacer les groupes ni les unités intérieures.
Intégration et compatibilité
Le UC722 se configure par son interface web, accessible sur le port LAN (adresse par défaut 192.168.2.251). On y règle le réseau WAN, l'heure, le serveur distant et la marque de chaque voie, puis le contrôleur recherche les unités intérieures. Une page de gestion permet de sélectionner des unités ou une voie entière et de leur envoyer les réglages souhaités.
Côté supervision, trois chemins sont possibles : Modbus TCP sur Ethernet, Modbus RTU sur RS-485, ou messages JSON publiés vers un serveur MQTT ou TCP pour une plateforme cloud ou une application métier. Le guide utilisateur Milesight détaille la table Modbus et les commandes JSON (lecture d'état, commande, verrouillage, programmation). Le firmware se met à jour à distance (FUOTA).
Pour compléter le pilotage par pièce, voir nos contrôleurs CVC, nos passerelles Modbus et l'ensemble de la gamme Milesight.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Marques VRF compatibles | Daikin, Mitsubishi Electric, Mitsubishi Heavy Industries, Hitachi, Toshiba, Panasonic, Samsung, LG, Fujitsu General, York, Carrier, Trane, Bosch, McQuay, Hisense, Haier, Gree, TCL, Midea, AUX, Chigo, TICA, etc. |
| Voies climatisation | 4 voies unité extérieure, jusqu'à 160 unités intérieures par voie, câblage non polarisé |
| Fonctions de commande | Marche et arrêt, mode, consigne, vitesse de ventilation, orientation du soufflage, verrouillage, programmation, commande par groupes |
| Programmation | Jusqu'à 64 tâches programmées |
| Ethernet | 2 x RJ45 10/100 Mbit/s (1 WAN, 1 LAN) |
| Protocoles IP | Modbus TCP, Modbus RTU over TCP, JSON ; serveur distant MQTT ou TCP |
| Port série | 1 x RS-485 Modbus RTU, 1 200 à 19 200 bit/s (2 x RS-485 réservés aux compteurs) |
| Affichage | Écran LCD, 4 boutons de navigation |
| Voyants | PWR, RUN, NET, ERR |
| USB | 1 x USB-C console (réservé) |
| Configuration | Interface web |
| Mise à jour | FUOTA |
| Alimentation | 12 à 24 V DC par jack 2,1 x 5,5 mm ou bornier 2 points |
| Température de fonctionnement | -20 à +60 °C |
| Humidité de fonctionnement | 0 à 90 %HR sans condensation |
| Indice de protection | IP20 |
| Boîtier | ABS UL94 V2, noir |
| Dimensions | 126 x 90 x 68 mm |
| Poids | 280 g |
| Section de câble | 0,75 mm² minimum |
| Montage | Rail DIN ou fixation murale par vis |
| Certifications | CE, TELEC, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, MQTT
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Systèmes VRF Daikin, Mitsubishi Electric, Toshiba, Panasonic, Samsung, LG, Hitachi, Fujitsu General et autres
- Voies VRF
- 4 voies, jusqu'à 160 unités intérieures par voie
- Affichage
- Écran LCD, 4 boutons, voyants PWR, RUN, NET, ERR
- Connecteur
- 2 x RJ45, bornier RS-485, jack DC 2,1 x 5,5 mm, bornier d'alimentation 2 points
Documentation
Questions fréquentes
Le UC722 fonctionne-t-il en LoRaWAN ?
Non. Le UC722 est un contrôleur filaire : il dialogue avec les unités extérieures VRF par leur bus de communication et avec la supervision par Ethernet (Modbus TCP, MQTT, TCP) ou par RS-485 en Modbus RTU. Il ne comporte pas de radio LoRaWAN ni de modem cellulaire.
Combien d'unités intérieures peut-il piloter ?
Le contrôleur dispose de 4 voies, chacune raccordée à une unité extérieure maître. Milesight annonce jusqu'à 160 unités intérieures par voie, soit jusqu'à 640 unités intérieures pour un seul UC722 lorsque les 4 voies sont utilisées.
Peut-on mélanger plusieurs marques de VRF ?
Oui. Chaque voie se configure indépendamment : on choisit la marque du système raccordé dans l'interface web. Un même UC722 peut donc piloter, par exemple, un système Daikin sur la voie 1 et un système Mitsubishi Electric sur la voie 2.
Comment l'intégrer à une GTB ?
La GTB interroge le contrôleur en Modbus TCP sur le réseau IP ou en Modbus RTU sur le port RS-485. Pour une plateforme cloud ou une application métier, le UC722 publie et reçoit des messages JSON via MQTT ou TCP. La configuration se fait par l'interface web intégrée.
Quelle alimentation prévoir ?
Une alimentation 12 à 24 V DC, raccordée sur le jack 2,1 x 5,5 mm ou sur le bornier 2 points. Le boîtier se fixe sur rail DIN ou par vis dans une armoire technique.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UC722
Indiquez les marques et le nombre de systèmes VRF, le nombre d'unités intérieures et le protocole de votre GTB : nous vous répondons sous 24 h ouvrées. Nous vous conseillons sur l'architecture d'intégration, avec des tarifs adaptés aux quantités.
Produits similaires
Voir toute la catégorieMilesight UC711 - Contrôleur CVC LoRaWAN pour PTAC et pompes à chaleur
- LoRaWAN
- Bluetooth LE
- USB

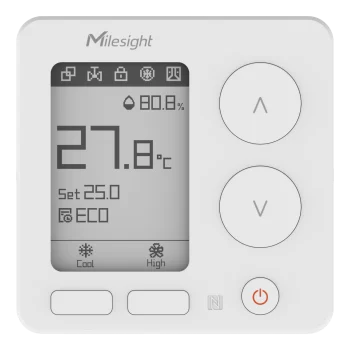

Milesight WT303 / WT304 - Thermostat LoRaWAN pour ventilo-convecteur
- LoRaWAN
- Température
- Humidité

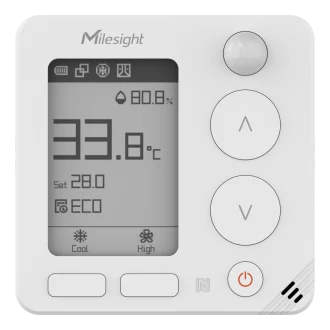

Milesight WT401 - Thermostat d'ambiance LoRaWAN multi-systèmes avec écran e-Ink
- LoRaWAN
- Bluetooth LE
- USB
Autres produits Milesight
Toute la gamme Milesight

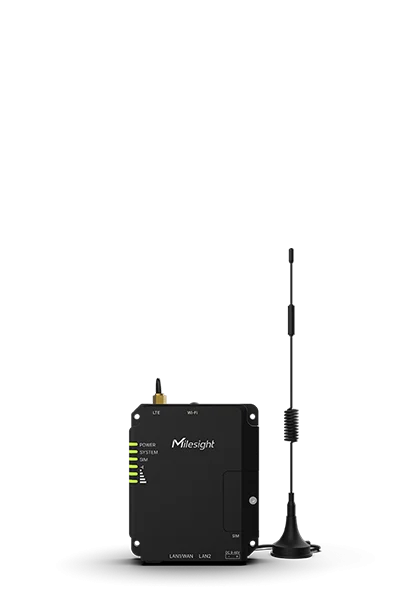

Milesight UR32L - Routeur 4G LTE Cat 4 industriel compact, option PoE
- 4G LTE
- 2G / 3G
- Ethernet
Milesight UR32S - Routeur 4G LTE Cat 4 industriel compact Wi-Fi, option PoE
- 4G LTE
- 2G / 3G
- Wi-Fi

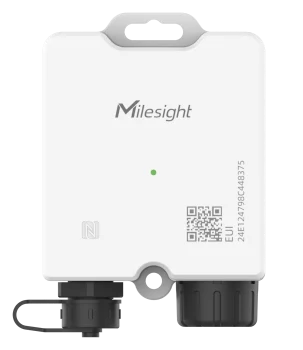

Milesight TS201 - Capteur de température LoRaWAN à sonde, EN 12830
