AKCP sensorProbeX+ BEB - Unité d'extension rack pour boîtier de supervision IP
- Extension du sensorProbeX+ : 4, 8 ou 16 ports capteurs, 20 ou 40 contacts secs
- Raccordement au port BEB du maître, sans adresse IP supplémentaire
- Jusqu’à 4 unités par SPX+, 20 m de bus pour 1 ou 2 unités
- Rack 1U de 427,4 x 44 mm, comme le SPX+
- Données remontées par le maître en SNMP, Modbus, MQTT ou BACnet
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Fuite d’eau, Humidité, Ouverture / contact, Température |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux |
| Type de montage | Rack 19 pouces |
| Fonctions réseau | E/S intégrées |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbeX+ (SPX+) maître avec port BEB, capteurs intelligents AKCP |
| Raccordement | Bus BEB vers SPX+ maître, ports IN et OUT |
| Nombre d'unités | 4 maximum par SPX+ (catalogue 2025) |
| Longueur du bus | 20 m pour 1 ou 2 unités, 10 m pour 4 unités |
| Format | Rack 1U, 427,4 x 44 mm |
| Configuration | 4 ports capteurs, 20 E/S, 8 ports capteurs + 20 E/S, 40 E/S, 16 ports capteurs |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le sensorProbeX+ BEB d'AKCP est une unité d'extension en rack 1U qui ajoute des ports capteurs et des contacts secs à un boîtier de supervision IP sensorProbeX+ (SPX+) déjà en place. Raccordée au bus d'extension de base (Basic Expansion Bus, BEB) du maître, elle multiplie les points de mesure sans nouvelle adresse IP ni nouvelle configuration réseau.
C'est la solution la plus économique pour densifier la supervision d'une même baie ou d'une rangée : capteurs de température et d'humidité supplémentaires, reports d'alarmes d'équipements, contacts de portes. Toutes les mesures apparaissent dans l'interface du SPX+ maître et remontent par ses protocoles (SNMP, Modbus, MQTT, BACnet sous licence).
Points forts du sensorProbeX+ BEB
- Cinq configurations : 4, 8 ou 16 ports capteurs, 20 ou 40 contacts secs, ou 8 ports et 20 contacts secs
- Châssis rack 1U de 427,4 mm de large et 44 mm de haut, identique au SPX+
- Raccordement au port BEB du maître, connecteurs BEB IN et OUT pour chaîner les unités
- Jusqu'à 4 unités par SPX+ selon le catalogue AKCP 2025
- Longueur de bus : 20 m au total pour 1 ou 2 unités, 10 m pour 4 unités
- Aucune adresse IP supplémentaire : capteurs comptés dans les 150 capteurs en ligne du maître
- Contacts secs utilisables en entrée ou en sortie pour reporter ou commander des équipements tiers
Applications en bâtiment et sur site technique
- Datacenter : ajout de capteurs avant et arrière sur les baies voisines du SPX+ maître.
- Salle serveur d'entreprise : report de 20 à 40 défauts d'équipements (climatisation, onduleur, TGBT, extinction) vers une seule interface.
- Local télécom ou site technique : surveillance des portes de baies et des alarmes de redresseurs.
- Extension d'un parc existant : augmentation de capacité sans remplacer le SPX+ déjà intégré à la GTB.
Intégration et compatibilité
L'unité BEB se pilote entièrement depuis l'interface web du sensorProbeX+ maître : déclaration des capteurs, seuils et scénarios d'alarme. Les données suivent les canaux du maître : traps SNMP vers l'outil NMS, Modbus RS-485 ou TCP et BACnet vers la GTB, MQTT vers une plateforme IoT, centralisation dans AKCPro Server.
AKCP recommande le bus BEB pour une extension courte, dans la même armoire. Pour des points éloignés jusqu'à 300 m, préférez les unités d'expansion E-Sensor8 ou E-Opto16 sur le port EXP. Voir aussi les boîtiers de supervision IP et SNMP, les modules E/S Ethernet et Modbus et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SPX-BE-U-S | 4 ports capteurs (SPXB4) | Quelques capteurs de plus dans la baie du maître |
| SPX-BE-U-D2 | 20 contacts secs E/S (SPXB-X20) | Report d'alarmes d'équipements techniques |
| SPX-BE-U-2S-D2 | 8 ports capteurs et 20 contacts secs E/S (SPXB8-X20) | Extension mixte capteurs et alarmes |
| SPX-BE-U-2D2 | 40 contacts secs E/S (SPXB-X40) | Local technique à nombreux défauts à superviser |
| SPX-BE-U-4S | 16 ports capteurs (SPXB16) | Rangée de baies équipées en capteurs avant et arrière |
Caractéristiques techniques
| Fonction | Unité d'extension pour sensorProbeX+ (SPX+) via le bus BEB |
|---|---|

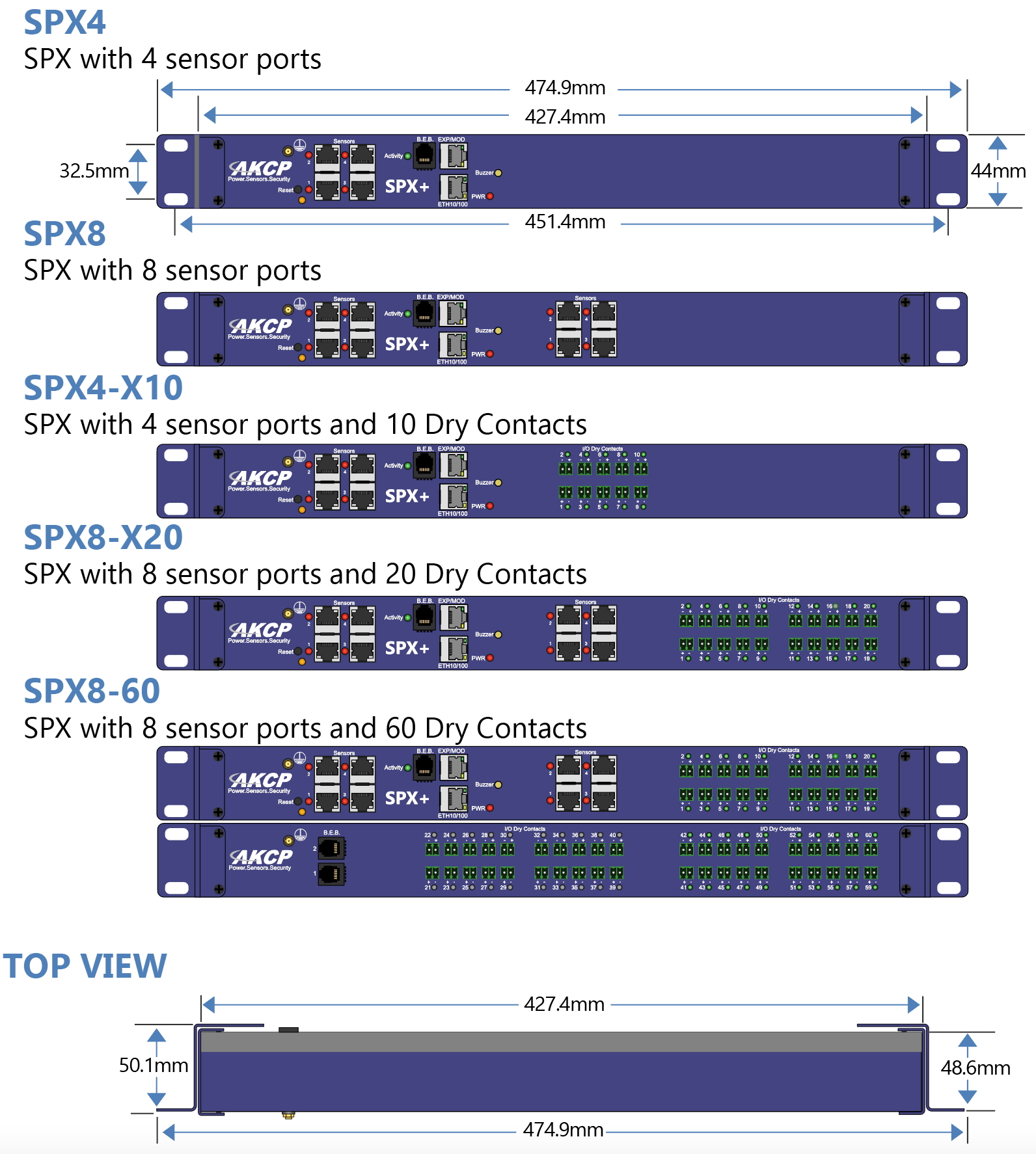

| Format | Rack 1U, 427,4 mm de large (474,9 mm avec équerres) x 44 mm de haut x 48,6 mm de profondeur |
| Ports capteurs | 4, 8 ou 16 ports RJ45 pour capteurs intelligents AKCP selon la référence |
| Contacts secs | 20 ou 40 E/S selon la référence |
| Raccordement | Ports Basic Expander Bus IN et OUT |
| Nombre d'unités | Jusqu'à 4 par SPX+ (catalogue AKCP 2025) |
| Longueur du bus | 20 m (1 ou 2 unités), 18 m (3 unités), 10 m (4 unités) |
| Signalisation | LED PWR et Act/Sts, bouton de réinitialisation |
| Compatibilité | sensorProbeX+ (SPX+) uniquement, pas le SPXN+ |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Humidité, Ouverture / contact, Fuite d'eau
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux
- Type de montage
- Rack 19 pouces
- Fonctions réseau
- E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbeX+ (SPX+) maître avec port BEB, capteurs intelligents AKCP
- Raccordement
- Bus BEB vers SPX+ maître, ports IN et OUT
- Nombre d'unités
- 4 maximum par SPX+ (catalogue 2025)
- Longueur du bus
- 20 m pour 1 ou 2 unités, 10 m pour 4 unités
- Format
- Rack 1U, 427,4 x 44 mm
- Configuration
- 4 ports capteurs, 20 E/S, 8 ports capteurs + 20 E/S, 40 E/S, 16 ports capteurs
Contenu et accessoires compatibles
À associer à un sensorProbeX+ maître et aux capteurs intelligents AKCP : température, humidité, fuite d'eau, contact de porte, cartographie thermique d'armoire. Les contacts secs reçoivent directement les sorties d'alarme des équipements tiers.
Documentation
Questions fréquentes
Une unité BEB fonctionne-t-elle seule ?
Non. L'unité BEB n'a pas de port Ethernet : elle se raccorde au port BEB d'un sensorProbeX+ maître, qui gère l'adresse IP, les alarmes et les protocoles de supervision.
Combien d'unités BEB peut-on chaîner derrière un SPX+ ?
Le catalogue AKCP 2025 indique 4 unités BEB au maximum par SPX+, avec 20 m de câble au total pour 1 ou 2 unités, 18 m pour 3 unités et 10 m pour 4 unités. L'ancienne fiche technique limitait à 2 unités : vérifiez la version de votre SPX+ avec nous.
Quelle différence entre une unité BEB et une unité d'expansion EXP ?
Le bus BEB est prévu pour une extension économique dans la même baie, sur quelques mètres. Les unités EXP (E-Sensor8, E-Opto16) se raccordent au port EXP en RS-485 et peuvent être placées jusqu'à 300 m du maître.
Le BEB est-il compatible avec le sensorProbeXN+ ?
Non. Le SPXN+ ne possède pas de port BEB. L'extension BEB est réservée au sensorProbeX+ modulaire (SPX+).
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le sensorProbeX+ BEB
Précisez le SPX+ en place et le nombre de capteurs et de contacts à ajouter : nous validons la configuration et vous répondons sous 24 h ouvrées. Les tarifs dépendent des quantités et des références retenues.
Produits similaires
Voir toute la catégorie
AKCP sensorProbeX+ - Boîtier de supervision IP rack, capteurs et contacts secs
- 4G LTE
- Aucune (filaire)
- Ethernet
AKCP sensorProbeXN+ - Boîtier de supervision IP rack 1U PoE évolutif
- Aucune (filaire)
- Ethernet
- RS-485
HWgroup Perseus Monitoring 150/155 - Boîtier de supervision IP rack 1U et LTE
- 4G LTE
- Aucune (filaire)
- Ethernet
HWgroup STE2 R2 - Boîtier de supervision IP Wi-Fi, PoE et SNMP pour température
- Wi-Fi
- Ethernet
- 1-Wire
Autres produits AKCP
Toute la gamme AKCP

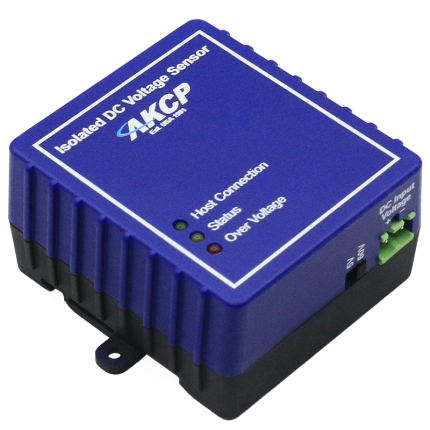

AKCP IDCV - Capteur voltmètre DC isolé pour batteries et redresseurs
- Aucune (filaire)
- Tension
- Alimenté par le bus

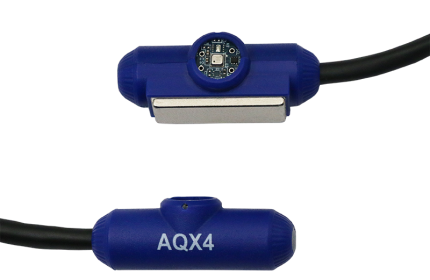

AKCP AQx4 - Capteur qualité de l'air COV, température, humidité et pression
