AKCP IO-Digital8 - Module d'entrées et sorties 8 contacts secs pour supervision
- 8 contacts secs sur un seul port capteur AKCP
- Chaque contact configurable en entrée ou en sortie 0 / 5 V
- Sortie jusqu'à 20 mA par contact, entrées non isolées en 5 V
- Alimenté par le boîtier, câble CAT5 jusqu'à 305 m
- Boîtier 114,6 x 54 x 32,5 mm, fixation murale ou rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural, Rail DIN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Compatibilité | AKCP sensorProbe+ et securityProbe |
| Autonomie | Sans objet (alimenté) |
| Variante | 8 borniers 2 points (IODC8) ou 2 ports RJ45 (IODCRJ8) |
| Connecteur | RJ45 vers le boîtier ; borniers 2 points ou 2 RJ45 côté contacts |
| Isolation | Contacts non isolés, 5 V |
| Connectique | 8 borniers 2 points, 2 ports RJ45 |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

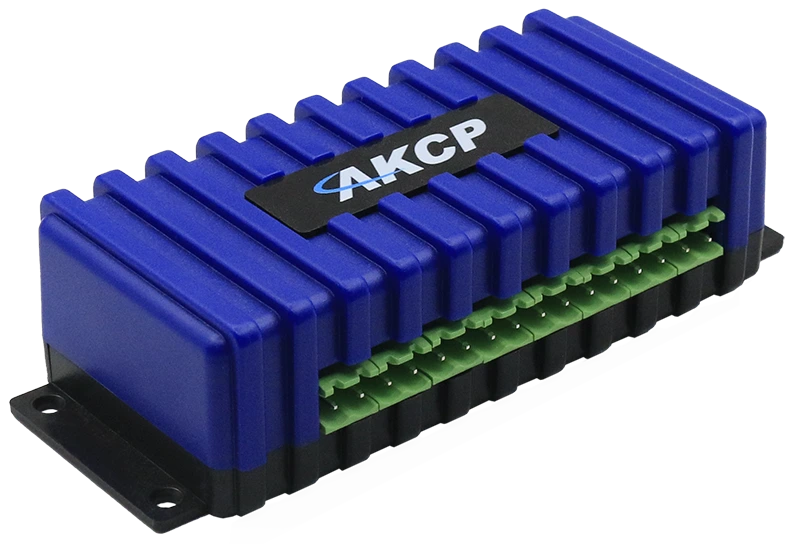

Le module AKCP IO-Digital8 raccorde 8 contacts secs à un seul port capteur d'un boîtier de supervision sensorProbe+ ou securityProbe. Chaque contact se configure en entrée, pour lire un état d'alarme ou de marche, ou en sortie 0 / 5 V, pour signaler un événement à un autre équipement.
Il s'adresse aux intégrateurs et exploitants qui veulent remonter les états d'un onduleur, d'une climatisation, d'une centrale d'alarme ou d'un tableau électrique sans multiplier les ports utilisés. Fixé au mur près de l'équipement ou sur rail DIN, il ne demande qu'un câble réseau jusqu'au boîtier, sans alimentation séparée.
Points forts de l'IO-Digital8
- 8 contacts secs sur un seul port capteur RJ45
- Chaque contact configurable en entrée (alarme ou normal) ou en sortie (5 V ou masse)
- État normal et logique normalement ouvert ou fermé réglables par logiciel, contact par contact
- Plusieurs lectures par seconde pour une détection rapide
- Sortie capable d'absorber jusqu'à 20 mA par contact
- Câble CAT5 jusqu'à 305 m entre le boîtier et le module
- Alimentation par le boîtier et alarme de déconnexion automatique
- Deux connectiques : 8 borniers 2 points ou 2 prises RJ45
Applications en bâtiment et sur site technique
- Salles serveurs : report des contacts de défaut d'onduleur, de climatisation et de détection incendie vers la supervision IT.
- Bâtiments tertiaires : lecture des états de marche et de défaut d'une CTA ou d'un groupe froid dans un local technique.
- Locaux techniques et télécoms : surveillance des contacts de porte et des alarmes de redresseurs sur un site isolé.
- Industrie : récupération des contacts d'alarme libres de potentiel d'un automate et envoi d'un niveau logique 0 / 5 V vers une entrée logique.
- Collectivités : centralisation des alarmes de plusieurs équipements d'un bâtiment sur un seul boîtier AKCP.
Intégration et compatibilité
L'IO-Digital8 se branche sur un port capteur des boîtiers de supervision IP AKCP de la gamme sensorProbe+ et securityProbe. Il est reconnu automatiquement et ses 8 points apparaissent dans l'interface web du boîtier, avec nom, état normal et actions associées.
Les états sont exposés en SNMP (interrogation et traps en cas d'alarme), et selon le boîtier en Modbus TCP ou MQTT pour la GTB. En cas d'alarme, la description et la localisation du défaut peuvent être envoyées par e-mail, SMS, MMS ou appel téléphonique.
Pour des signaux au-delà de 5 V, préférez le module optoisolé E-Opto16. Voir aussi nos modules d'entrées et sorties et nos capteurs et détecteurs filaires.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IODC8 | 8 contacts secs sur 8 borniers 2 points | Câblage fil à fil vers une centrale d'alarme ou un tableau |
| IODCRJ8 | 8 contacts secs sur 2 prises RJ45 (4 contacts par prise) | Précâblage en câble réseau, raccordement de capteurs AKCP à contact |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Nombre de points | 8 contacts secs |
| Entrée | Contact ouvert ou fermé, état alarme ou normal |
| Sortie | Niveau haut (5 V) ou bas (masse), jusqu'à 20 mA absorbés par contact |
| Tension des contacts | 5 V avec résistance de tirage, contacts non isolés |
| Fréquence de lecture | Plusieurs mesures par seconde |
| Configuration | État normal et logique NO / NF réglables par logiciel sur chaque contact |
| Raccordement au boîtier | Prise RJ45, câble UTP CAT5 |
| Longueur de câble maximale | 305 m avec câble blindé faible capacité ou UTP |
| Alimentation | Par le sensorProbe+ ou le securityProbe, sans alimentation additionnelle |
| Supervision | Détection automatique et alarme de déconnexion |

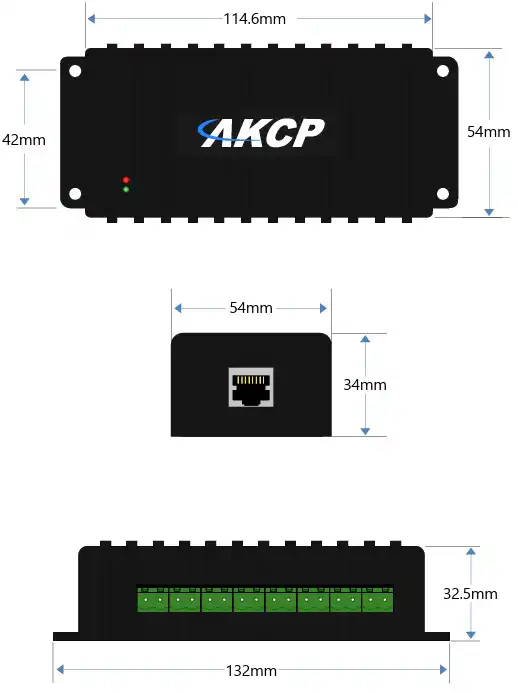

| Dimensions | 114,6 x 54 x 32,5 mm ; 132 mm avec pattes de fixation |
| Montage | Mural, ou rail DIN avec clips AKCP |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Ouverture / contact
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural, Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Compatibilité
- AKCP sensorProbe+ et securityProbe
- Autonomie
- Sans objet (alimenté)
- Variante
- 8 borniers 2 points (IODC8) ou 2 ports RJ45 (IODCRJ8)
- Connecteur
- RJ45 vers le boîtier ; borniers 2 points ou 2 RJ45 côté contacts
- Isolation
- Contacts non isolés, 5 V
- Connectique
- 8 borniers 2 points, 2 ports RJ45
Contenu et accessoires compatibles
À prévoir selon l'installation : un câble RJ45 CAT5 de longueur adaptée, jusqu'à 305 m, et, pour un montage en armoire, les clips rail DIN AKCP.
Documentation
Questions fréquentes
Peut-on raccorder un signal 24 V à l'IO-Digital8 ?
Non. Les contacts ne sont pas isolés et sont tirés à 5 V par le module : aucune source de tension ne doit y être raccordée. Pour des signaux 12 ou 24 V DC, choisissez le module optoisolé E-Opto16.
La sortie peut-elle piloter un relais ?
Pas directement. Chaque contact configuré en sortie fournit un niveau 0 ou 5 V et peut absorber jusqu'à 20 mA. AKCP précise que cette sortie ne convient pas à la commande directe d'un relais : prévoyez un module d'interface adapté.
Quelle différence entre IODC8 et IODCRJ8 ?
L'électronique est la même. L'IODC8 présente 8 borniers 2 points pour un câblage fil à fil. L'IODCRJ8 regroupe les 8 contacts sur 2 prises RJ45 de 4 contacts, pratique pour un précâblage en câble réseau.
Faut-il une alimentation dédiée ?
Non. L'IO-Digital8 est alimenté par le port capteur du sensorProbe+ ou du securityProbe, via le câble CAT5. Une alarme de déconnexion est remontée si le câble est coupé.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour l'IO-Digital8
Décrivez-nous les contacts à superviser et le boîtier AKCP installé : nous vérifions la compatibilité électrique et vous répondons sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
