AKCP sensorProbeX+ modules - Module E/S contacts secs, analogique et relais
- Contacts secs par 10 ou 20 : E/S 0/5 V DC, entrées isolées DC ou détection AC
- Entrées analogiques 0-5 V DC ou 4-20 mA, 4 mini relais DC
- Module 4 ports capteurs intelligents AKCP supplémentaires
- Onduleur interne 4 piles AA, alimentations 12-24 V DC ou PoE et 40-60 V DC
- Options rail DIN et industrielle -25 à 70 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Ouverture / contact, Tension |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces, Rail DIN |
| Fonctions réseau | E/S intégrées |
| Entrées et sorties | Entrée analogique 4-20 mA, Entrée TOR / contact sec, Sortie relais, Sortie TOR / transistor |
| Plage de mesure | Entrées analogiques : 0 à 5 V DC ou 4 à 20 mA |
| Compatibilité | AKCP sensorProbeX+ (SPX+) |
| Contacts secs | Blocs de 10 ou 20, E/S 0/5 V DC, entrées isolées DC ou AC |
| Entrées analogiques | 0-5 V DC ou 4-20 mA (A2D4, A2DMR) |
| Relais | 4 mini relais DC (4MR) ou 2 avec 2 entrées (A2DMR) |
| Onduleur interne | 4 piles AA NiMH rechargeables |
| Module | Module 4 ports capteurs, D1 10 E/S, D1i 10 entrées isolées 5 VDC, D1iV 10 entrées isolées 20 VDC, D1ACV 10 entrées isolées 5-20 VAC, D2 20 E/S, D2i 20 entrées isolées 5 VDC, D2iV 20 entrées isolées 20 VDC, D2ACV 20 entrées isolées 5-20 VAC, A2D4 4 entrées 0-5 V, A2D4 4 entrées 4-20 mA, A2DMR 0-5 V + 2 relais, A2DMR 4-20 mA + 2 relais, 4MR 4 relais, Onduleur interne, Montage rail DIN, Option industrielle -25 °C, Alimentation PoE + 40-60 VDC, Alimentation 12-24 VDC |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les modules sensorProbeX+ d'AKCP sont les briques qui composent un boîtier de supervision IP SPX+ sur mesure : ports capteurs supplémentaires, modules d'entrées et sorties (E/S) à contacts secs, entrées analogiques, mini relais, onduleur interne et options d'alimentation ou de montage. Ils permettent à l'intégrateur GTB ou à l'exploitant d'un site technique de construire exactement l'équipement nécessaire, sans payer de fonctions inutiles.
Chaque module ajoute ses points de mesure à l'interface du SPX+ et à ses protocoles de supervision : SNMP, Modbus, MQTT et BACnet sous licence. Un contact de défaut de climatisation, un capteur de pression 4-20 mA ou un relais de délestage deviennent ainsi des variables exploitables par la GTB ou l'outil de supervision réseau.
Points forts des modules sensorProbeX+
- Module S : 4 ports capteurs intelligents AKCP de plus, compatibles poignées RFID, cartographies thermiques et afficheur LCD
- Contacts secs par blocs de 10 (D1) ou 20 (D2), en E/S 0/5 V DC, en entrée isolée DC ou en détection de tension AC
- Entrées analogiques 0-5 V DC ou 4-20 mA : 4 entrées (A2D4) ou 2 entrées et 2 mini relais (A2DMR)
- 4 mini relais DC (4MR) pour commander de petites charges ou piloter des relais de puissance
- Mini onduleur interne sur 4 piles AA NiMH rechargeables, LED de charge et de fonctionnement sur batterie
- Alimentation interne double entrée 12-24 V DC (DC24) ou PoE avec 40-60 V DC (POE-DC48), avec basculement automatique
- Options montage rail DIN (D) et industrielle -25 °C (IND)
Applications en bâtiment et sur site technique
- Report d'alarmes techniques : défauts de CTA, de groupe froid, d'onduleur ou de TGBT câblés sur des contacts secs isolés.
- Détection de présence secteur ou de tension de commande 24 V AC avec les modules D1ACV et D2ACV.
- Intégration de capteurs industriels 4-20 mA (pression d'eau glacée, niveau de cuve de fioul) dans la supervision d'un datacenter.
- Sites télécom ou armoires distantes en 48 V DC : alimentation interne 40-60 V DC et onduleur interne pour garantir l'alerte.
- Petites commandes locales : relance d'une ventilation ou d'un éclairage par mini relais sur dépassement de seuil.
Intégration et compatibilité
Ces modules sont destinés au sensorProbeX+ modulaire (SPX+) et se sélectionnent à la configuration, avec l'outil de configuration en ligne AKCP. Les variables créées sont visibles dans l'interface web du SPX+, déclenchent les mêmes notifications (trap SNMP, e-mail, SMS) et sont lisibles en Modbus RS-485 ou TCP, en MQTT et en BACnet sous licence. Les alimentations internes DC24 et POE-DC48 offrent deux entrées redondantes ; si l'entrée DC est coupée, le SPX+ bascule sur le PoE.
Pour comparer avec d'autres solutions, voir nos modules E/S Ethernet et Modbus, les boîtiers de supervision IP et SNMP et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| S | 4 ports capteurs intelligents supplémentaires | Densifier les capteurs d'une baie |
| D1 / D2 | 10 ou 20 contacts secs E/S configurables (0/5 V DC) | Report d'états et commandes simples |
| D1i / D2i | 10 ou 20 entrées isolées, 5 V DC interne | Contacts libres de potentiel d'équipements tiers |
| D1iV / D2iV | 10 ou 20 entrées isolées sur tension externe (20 V DC) | Signaux d'alarme sous tension continue |
| D1ACV / D2ACV | 10 ou 20 entrées isolées 5-20 V AC | Détection de tension de commande alternative |
| A2D4 / A2D4 (4-20) | 4 entrées 0-5 V DC ou 4 entrées 4-20 mA | Capteurs industriels tiers |
| A2DMR / A2DMR (4-20) | 2 entrées 0-5 V DC ou 4-20 mA et 2 mini relais | Mesure et action locale |
| 4MR | 4 mini relais DC | Commande de petites charges ou de relais de puissance |
| UPS | Mini onduleur interne, 4 piles AA | Maintien des alertes pendant une coupure secteur |

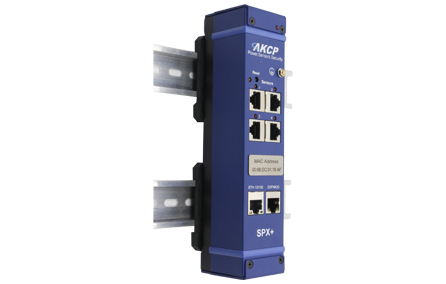

| D | Option montage rail DIN | Armoire électrique ou coffret |
| IND | Option industrielle basse température -25 °C | Local non chauffé, abri extérieur |
| POE-DC48 | PoE et alimentation interne 40-60 V DC | Site télécom en 48 V DC |
| DC24 | Alimentation interne 12-24 V DC | Armoire équipée d'une alimentation 24 V DC |
Caractéristiques techniques
| Compatibilité | AKCP sensorProbeX+ (SPX+) |
|---|---|
| Module capteurs | 4 ports RJ45 pour capteurs intelligents AKCP et poignées de baie |
| Contacts secs | Blocs de 10 ou 20 : E/S configurables 0/5 V DC, entrée optocouplée 5 V interne, entrée isolée sur tension externe 5 à 30 V, détection AC 5-30 V AC à 44 mA (données AKCP) |
| Entrées analogiques | 0-5 V DC ou 4-20 mA selon la référence |
| Relais | Mini relais DC pour petites charges ou pilotage de relais |
| Mini onduleur | 4 piles AA NiMH, entrée 5,5 V, charge lente, LED rouge sur batterie et LED verte en charge, 0 à 70 °C, 20 à 80 % HR |
| Alimentations internes | Double entrée 12-24 V DC ou PoE avec 40-60 V DC, basculement automatique |
| Options | Montage rail DIN, version industrielle -25 à 70 °C |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Ouverture / contact, Tension
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Rail DIN, Rack 19 pouces
- Fonctions réseau
- E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 4-20 mA, Sortie relais, Sortie TOR / transistor
- Plage de mesure
- Entrées analogiques : 0 à 5 V DC ou 4 à 20 mA
- Compatibilité
- AKCP sensorProbeX+ (SPX+)
- Contacts secs
- Blocs de 10 ou 20, E/S 0/5 V DC, entrées isolées DC ou AC
- Entrées analogiques
- 0-5 V DC ou 4-20 mA (A2D4, A2DMR)
- Relais
- 4 mini relais DC (4MR) ou 2 avec 2 entrées (A2DMR)
- Onduleur interne
- 4 piles AA NiMH rechargeables
- Module
- Module 4 ports capteurs, D1 10 E/S, D1i 10 entrées isolées 5 VDC, D1iV 10 entrées isolées 20 VDC, D1ACV 10 entrées isolées 5-20 VAC, D2 20 E/S, D2i 20 entrées isolées 5 VDC, D2iV 20 entrées isolées 20 VDC, D2ACV 20 entrées isolées 5-20 VAC, A2D4 4 entrées 0-5 V, A2D4 4 entrées 4-20 mA, A2DMR 0-5 V + 2 relais, A2DMR 4-20 mA + 2 relais, 4MR 4 relais, Onduleur interne, Montage rail DIN, Option industrielle -25 °C, Alimentation PoE + 40-60 VDC, Alimentation 12-24 VDC
Contenu et accessoires compatibles

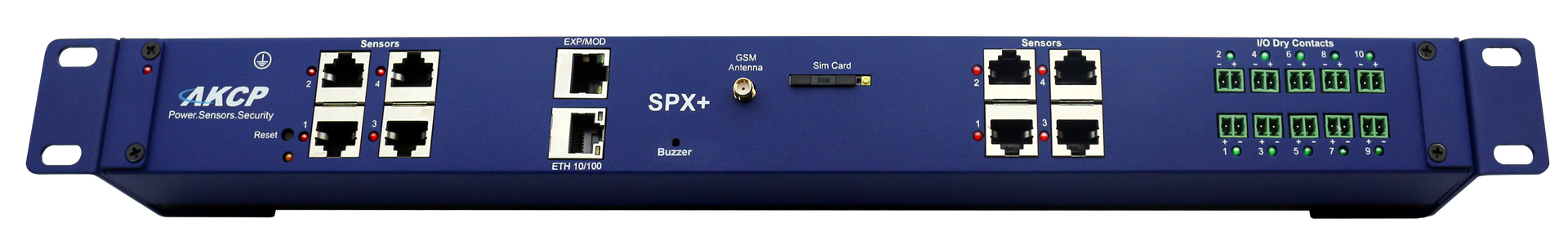

Les modules s'associent au sensorProbeX+, aux unités d'extension BEB et au modem 4G interne. Les capteurs intelligents AKCP se branchent sur les ports du module S.
Documentation
Questions fréquentes
Les modules s'installent-ils sur un SPX+ déjà en service ?
Les modules se choisissent lors de la configuration du sensorProbeX+, avec l'outil de configuration en ligne d'AKCP. Pour faire évoluer un boîtier existant, contactez-nous avec sa référence : nous vérifions avec le constructeur la faisabilité et la solution la plus simple, par exemple une unité BEB.
Quelle différence entre les contacts secs D1, D1i, D1iV et D1ACV ?
D1 offre 10 contacts configurables en entrée ou en sortie (0/5 V DC). D1i est une entrée seule optocouplée alimentée en 5 V interne. D1iV est une entrée isolée qui détecte une tension externe (AKCP indique un signal de 5 à 30 V). D1ACV détecte la présence d'une tension alternative. Les versions D2 suivent la même logique sur 20 contacts.
Puis-je raccorder un capteur 4-20 mA d'une autre marque ?
Oui. Les modules A2D4 et A2DMR acceptent des signaux 0-5 V DC ou 4-20 mA selon la référence commandée. Ils servent à intégrer des capteurs industriels tiers (pression, niveau, débit) dans la supervision du SPX+.
Combien de temps tient le mini onduleur interne ?
AKCP annonce jusqu'à 1 h 30 d'autonomie sur 4 piles AA NiMH sans modem cellulaire, et environ 30 minutes avec un modem interne. C'est suffisant pour signaler la coupure secteur par SMS et continuer à enregistrer les mesures pendant ce délai.
Comment commander l'option industrielle IND ?
Le code IND s'ajoute à la référence du boîtier, par exemple SPX8-IND. Il étend la plage de fonctionnement de 0 à 70 °C vers -25 à 70 °C.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour les modules sensorProbeX+
Décrivez les signaux à superviser et l'alimentation disponible : nous composons avec vous la configuration SPX+ et ses modules, avec une réponse sous 24 h ouvrées. Les tarifs sont établis selon les quantités et les options.
