Réf. IBPv1Dragino IBPv1 - Batterie de secours 6 Ah pour passerelle LoRaWAN
- Batterie de secours Li-ion 6 Ah pour passerelles Dragino LPS8N et LPS8v2
- Sortie 5 V DC 2 A en USB Type-C, charge en 12 V DC
- Environ 18 h de secours pour une LPS8N en 4G
- Remonte les tensions et les coupures en LoRaWAN 1.0.3
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Tension |
| Usage | Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Très basse tension DC (5 à 60 V) |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Dragino LPS8N et LPS8v2 |
| Autonomie de secours | Environ 18 h (LPS8N en 4G), 14 h (LPS8v2 en 4G) |
| Connecteur | Sortie USB Type-C 5 V 2 A, entrée 12 V DC |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités

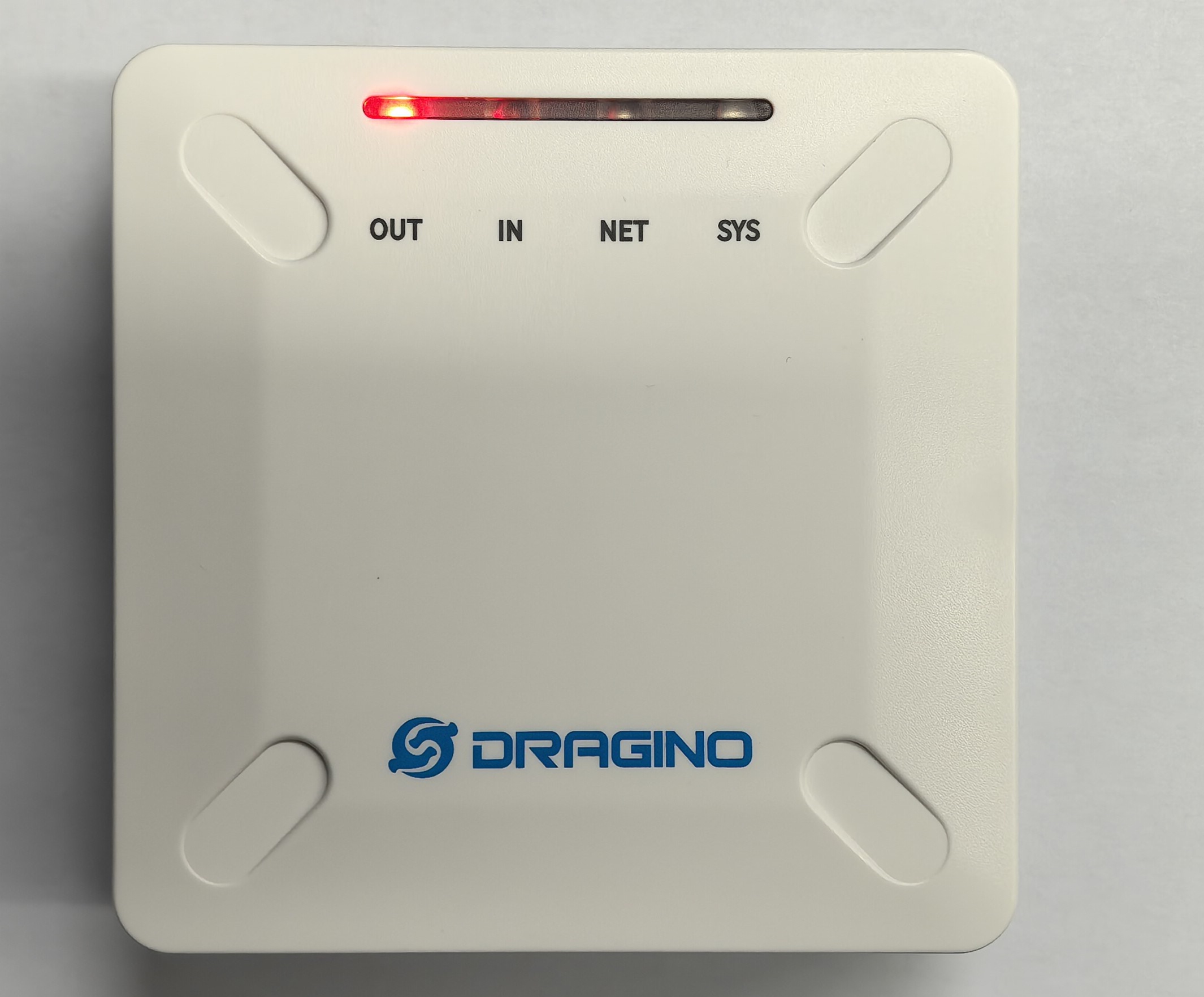

Le Dragino IBPv1 est une batterie de secours pour passerelle LoRaWAN intérieure. Sa batterie lithium-ion de 6 Ah alimente une passerelle Dragino LPS8N ou LPS8v2 en 5 V, 2 A par USB Type-C lorsque le secteur est coupé, pendant environ 14 à 18 heures selon le modèle.
L'IBPv1 est aussi un nœud LoRaWAN : il remonte les tensions d'entrée, de sortie et de batterie. L'exploitant d'un réseau privé sait ainsi qu'une coupure a eu lieu, combien de temps il reste et à quel moment le secteur revient.
Points forts de l'IBPv1
- Batterie Li-ion de 6 Ah, recharge en 12 heures environ
- Sortie 5 V DC, 2 A sur USB Type-C, entrée de charge 12 V DC
- Autonomie de secours d'environ 18 h (LPS8N en 4G) ou 14 h (LPS8v2 en 4G)
- Surveillance de l'entrée, de la sortie et de la batterie, en millivolts
- Émission LoRaWAN 1.0.3 classe A (OTAA) ou FSK

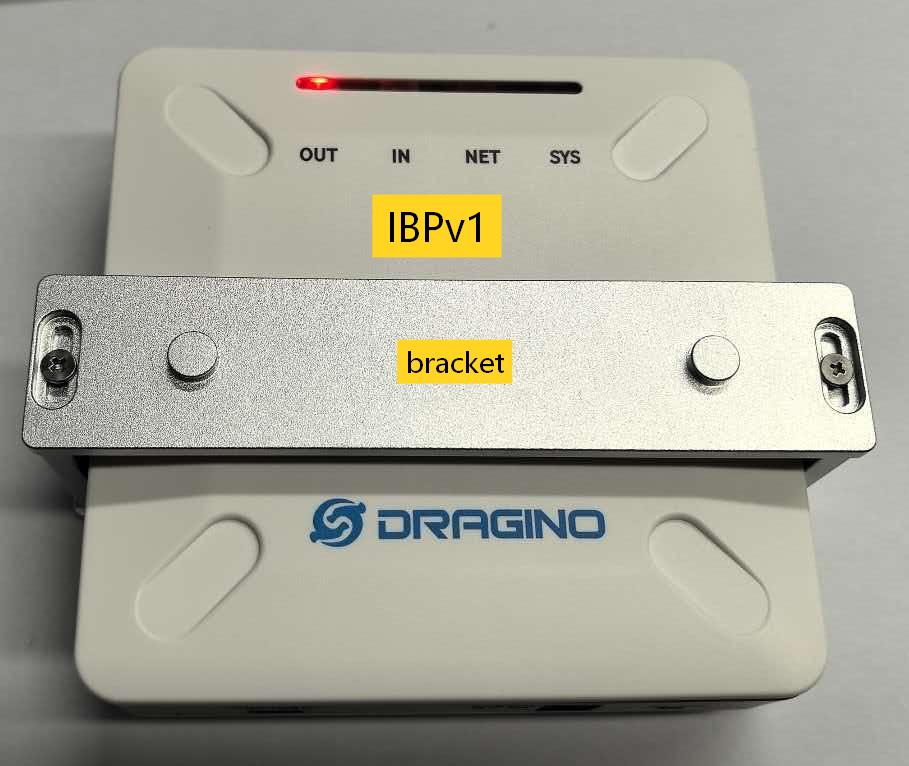

- Support métallique à deux étages pour superposer la passerelle
- Quatre voyants : sortie, entrée, réseau et système
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : continuité du réseau LoRaWAN de comptage et de confort lors d'une coupure.
- Santé et chaîne du froid : maintien de la remontée des alarmes de température pendant une panne.
- Sites distants : passerelle 4G maintenue et alerte immédiate de perte secteur.
- Collectivités : surveillance de la qualité d'alimentation des passerelles d'un parc.
Intégration et compatibilité
L'IBPv1 se déclare sur un serveur réseau LoRaWAN (The Things Stack, ChirpStack ou autre) avec les clés OTAA livrées. La trame sur le port 2 contient trois valeurs sur 2 octets : tension de sortie 5 V, tension d'entrée 12 V et tension batterie, en mV. Le décodeur est publié sur le dépôt GitHub de Dragino. L'intervalle d'émission se règle par downlink et le firmware se met à jour sans fil (OTA), ce qui permet aussi de changer de bande. Voir nos passerelles LoRaWAN, nos alimentations et la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Batterie | Lithium-ion, 6 Ah |
| Sortie | 5 V DC, 2 A, USB Type-C (Out-PWR) |
| Entrée de charge | 12 V DC (In-PWR 12V-2A) |
| Temps de recharge | Environ 12 heures |
| Autonomie de secours | Environ 18 h (LPS8N en 4G), environ 14 h (LPS8v2 en 4G) |
| Mesures remontées | Tension de sortie, tension d'entrée, tension batterie (mV) |
| Radio | LoRaWAN 1.0.3 classe A, OTAA, ou FSK |
| Bandes | EU868 et autres bandes selon firmware |
| Intervalle d'émission | 20 minutes par défaut, réglable par downlink |
| Voyants | OUT, IN, NET, SYS |
| Installation | Support métallique à deux étages avec la passerelle |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Tension
- Usage
- Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Très basse tension DC (5 à 60 V)
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Dragino LPS8N et LPS8v2
- Autonomie de secours
- Environ 18 h (LPS8N en 4G), 14 h (LPS8v2 en 4G)
- Connecteur
- Sortie USB Type-C 5 V 2 A, entrée 12 V DC
Contenu et accessoires compatibles
L'IBPv1 se relie à la passerelle par le câble USB Type-C vers Type-C blanc fourni. Il se recharge avec un adaptateur 12 V DC compatible.
Documentation
Questions fréquentes
Combien de temps l'IBPv1 maintient-il une passerelle ?
Dragino annonce environ 18 heures pour une LPS8N connectée en 4G et environ 14 heures pour une LPS8v2 en 4G. La durée réelle dépend de la charge de la passerelle et de l'état de la batterie.
Comment être alerté d'une coupure secteur ?
L'IBPv1 est aussi un capteur LoRaWAN : il remonte la tension d'entrée 12 V, la tension de sortie 5 V et la tension batterie. Une entrée à 0 V signale une coupure. L'intervalle par défaut est de 20 minutes et se modifie par downlink.
Avec quelles passerelles est-il compatible ?
Il est conçu pour les passerelles intérieures Dragino LPS8N et LPS8v2, alimentées en 5 V par USB Type-C. Un support métallique à deux étages permet de superposer l'IBPv1 et la passerelle.
Combien de temps faut-il pour recharger la batterie ?
Environ 12 heures, via un adaptateur 12 V DC branché sur l'entrée In-PWR de l'IBPv1.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour l'IBPv1
Indiquez le modèle et le nombre de passerelles à sécuriser : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
