Dragino WQS - Capteur de qualité d'eau LoRaWAN, NB-IoT et LTE-M
- Transmetteur pour 1 à 3 sondes d'eau : pH, conductivité, redox, oxygène dissous, turbidité, chlore, DCO
- Liaison sondes en RS485 Modbus RTU, câble de sonde de 5 m, sondes IP68
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile Li-SOCl2 8 500 ou 19 000 mAh, solaire avec Li-ion 3 000 mAh ou Li-ion 1 000 mAh
- Configuration Bluetooth 5.1 et mise à jour OTA
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Qualité de l'eau (pH, conductivité), Température |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Type de montage | Immergé |
| Plage de mesure | pH : 0 à 14 ; conductivité : 0 à 200 000 µS/cm ; redox : -1 999 à +1 999 mV ; oxygène dissous : 0 à 20 mg/L (selon sonde) |
| Précision | pH : ±0,15 pH ; conductivité : ±1 % PE ; redox : ±3 mV ; oxygène dissous : ±3 % |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Sondes Dragino DR-PH01, DR-ECK1.0, DR-ECK10.0, DR-EC200, DR-ORP1, DR-DO1, DR-TS1, DR-TS200, DR-TS4000, DR-CL-2ML, DR-CL-10ML, DR-COD |
| Variante | LoRaWAN (LB, LB2, LS), NB-IoT (NB, NB2, NS), LTE-M et NB-IoT (CB, CB2, CS), LTE Cat 1 (KS, KN), avec ou sans SIM 1NCE |
| Nombre de sondes | 1 à 3 sondes RS485 Modbus RTU |
| Câble des sondes | 5 m |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- RS-485
- Modbus RTU
- MQTT
- LwM2M / CoAP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino WQS est un capteur de qualité d'eau LoRaWAN : un transmetteur autonome qui interroge jusqu'à trois sondes immergées et remonte leurs mesures sans fil vers votre supervision. Il suit le pH, la conductivité, le potentiel redox (ORP), l'oxygène dissous, la turbidité, le chlore libre ou la demande chimique en oxygène (DCO), selon les sondes choisies.
Il s'adresse aux exploitants de réseaux d'eau et aux intégrateurs qui surveillent un bassin, une bâche, un rejet ou une eau de process sans câblage. Les sondes dialoguent en RS485 Modbus RTU et le boîtier existe en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1.
Points forts du WQS

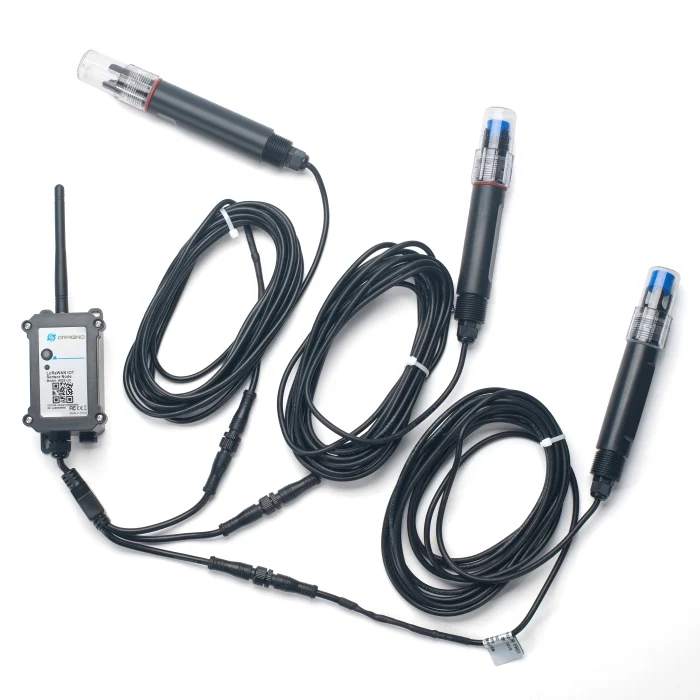

- 1 à 3 sondes par transmetteur, câble répartiteur 1 vers 3 fourni
- Sondes compatibles : pH 0 à 14 (±0,15 pH), conductivité jusqu'à 200 000 µS/cm (±1 % PE), redox -1 999 à +1 999 mV (±3 mV)
- Oxygène dissous optique 0 à 20 mg/L (±3 %), turbidité jusqu'à 4 000 NTU, chlore libre 0 à 2 ou 0 à 10 mg/L, DCO 0 à 500 mg/L

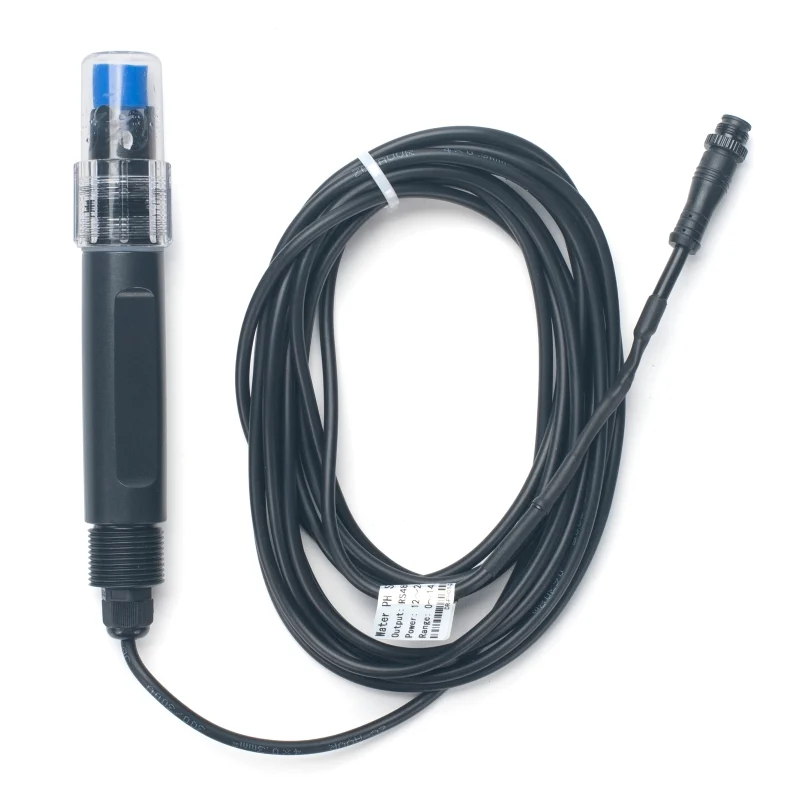

- Sondes IP68 avec câble de 5 m, liaison RS485 Modbus RTU à 9 600 bauds par défaut
- Entrée 1-Wire pour sonde de température DS18B20 en option
- Pile Li-SOCl2 8 500 mAh, 19 000 mAh, solaire et Li-ion 3 000 mAh, ou Li-ion 1 000 mAh (KN)
- Électronique de -40 à +85 °C, configuration Bluetooth 5.1 et mise à jour OTA
Applications en bâtiment et sur site technique
- Réseaux d'eau des collectivités : suivi du chlore libre et du pH en sortie de réservoir ou sur une bâche de reprise.
- Industrie et agroalimentaire : contrôle de la conductivité d'une eau de process ou d'un rejet avant le réseau d'assainissement.
- Bâtiments tertiaires et équipements sportifs : surveillance d'un bassin d'agrément, d'une réserve d'eaux pluviales ou d'une eau de rinçage.
- Environnement et espaces verts : turbidité et oxygène dissous d'un plan d'eau, d'un bassin de rétention ou d'une eau d'irrigation.
Intégration et compatibilité
Les versions LoRaWAN (WQS-LB, LB2, LS) suivent le protocole LoRaWAN 1.0.3 en classe A et rejoignent le réseau en OTAA avec les clés préchargées. Elles se déclarent sur The Things Stack, ChirpStack ou tout serveur réseau standard ; Dragino publie le décodeur de trames sur son dépôt GitHub. Une fonction Datalog conserve les mesures horodatées quand la passerelle est hors de portée.
Les versions NB-IoT (module BC660K-GL) et LTE-M et NB-IoT (module BG95, avec GNSS pour la position) envoient leurs données en MQTT, MQTTs, TCP, UDP ou CoAP vers votre plateforme ; les versions LTE Cat 1 prennent le relais là où ces réseaux manquent. Les références 1T intègrent une carte SIM 1NCE. Côté GTB, les mesures arrivent par MQTT ou par l'intégration du serveur LoRaWAN, puis vers BACnet ou Modbus via une passerelle de protocoles.
Chaque sonde se débranche pour maintenance sans toucher aux autres, et l'étalonnage passe par commandes AT ou downlink. Voir aussi nos capteurs météo et environnement, nos passerelles LoRaWAN et la gamme Dragino.
Versions disponibles
Le préfixe fixe le réseau et l'énergie ; le suffixe GE désigne une version sans SIM, 1T une version avec SIM 1NCE 10 ans et 500 Mo.
| Référence | Différence | Usage conseillé |
|---|---|---|

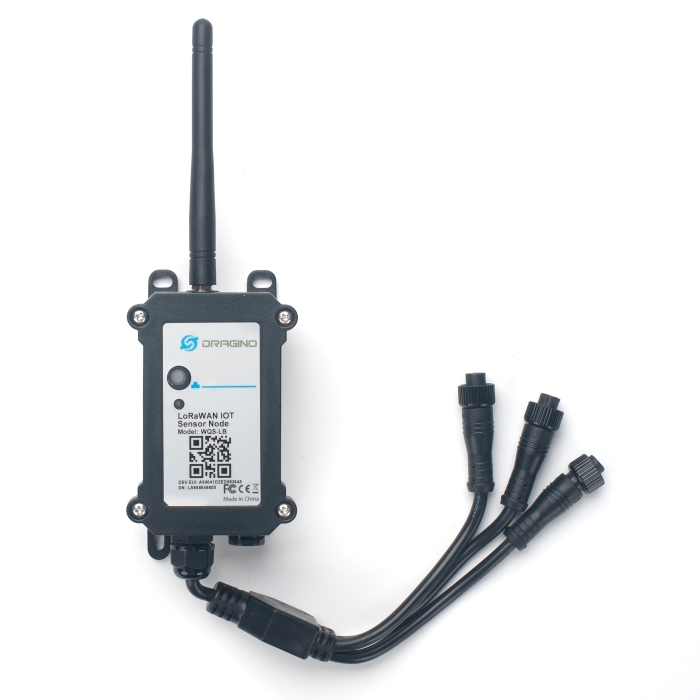

| WQS-LB, WQS-LB2 | LoRaWAN, pile 8 500 ou 19 000 mAh | Site équipé d'une passerelle LoRaWAN |

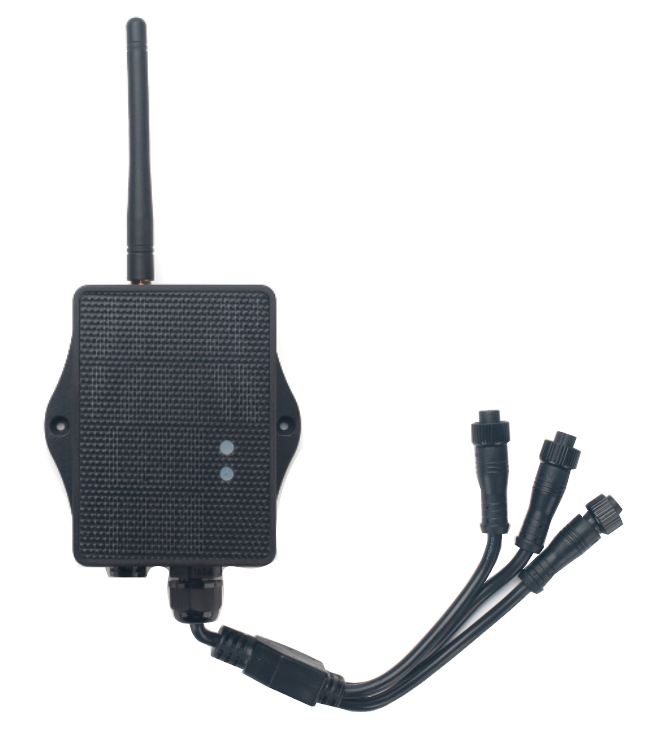

| WQS-LS | LoRaWAN, panneau solaire et Li-ion 3 000 mAh | Bassin extérieur ensoleillé, mesures fréquentes |
| WQS-NB, NB2, NS | NB-IoT, pile ou solaire | Site isolé couvert en NB-IoT |
| WQS-CB, CB2, CS | LTE-M et NB-IoT, pile ou solaire, GNSS | Couverture variable, besoin de position |
| WQS-KS, WQS-KN | LTE Cat 1, solaire ou Li-ion 1 000 mAh | Zone sans NB-IoT ni LTE-M |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Sondes raccordables | 1 à 3, RS485 Modbus RTU |
| pH (DR-PH01) | 0 à 14 pH, résolution 0,01 pH, erreur ±0,15 pH |
| Conductivité | K1 : 0 à 2 000 µS/cm ; K10 : 10 à 20 000 µS/cm ; EC200 : 1 à 200 000 µS/cm ; ±1 % PE |
| Redox (DR-ORP1) | -1 999 à +1 999 mV, résolution 1 mV, ±3 mV |
| Oxygène dissous (DR-DO1) | 0 à 20 mg/L, ±3 %, résolution 0,01 mg/L |
| Turbidité | TS1 : 0 à 1 000 NTU ; TS200 : 0 à 200 NTU ; TS4000 : 0 à 4 000 NTU ; ±5 % PE |
| Chlore libre | CL2ML : 0 à 2 mg/L ; CL10ML : 0 à 10 mg/L ; ±5 % PE |
| Sondes | IP68, câble 5 m, pression maximale 0,6 MPa (pH, conductivité, redox, chlore) |
| Interfaces du transmetteur | RS485, UART, I2C, 1-Wire, entrée d'interruption |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | NB-IoT (BC660K-GL) ou LTE-M et NB-IoT (BG95) en MQTT, MQTTs, TCP, UDP, CoAP ; LTE Cat 1 (KS, KN) |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh (KN) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
| Température de fonctionnement | -40 à +85 °C (électronique) |
| Dimensions (NB, CB) | 130 x 50 x 45 mm, 150 g |
| Garantie des sondes | 6 mois |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Température, Qualité de l'eau (pH, conductivité)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Type de montage
- Immergé
- Plage de mesure
- pH : 0 à 14 ; conductivité : 0 à 200 000 µS/cm ; redox : -1 999 à +1 999 mV ; oxygène dissous : 0 à 20 mg/L (selon sonde)
- Précision
- pH : ±0,15 pH ; conductivité : ±1 % PE ; redox : ±3 mV ; oxygène dissous : ±3 %
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Sondes Dragino DR-PH01, DR-ECK1.0, DR-ECK10.0, DR-EC200, DR-ORP1, DR-DO1, DR-TS1, DR-TS200, DR-TS4000, DR-CL-2ML, DR-CL-10ML, DR-COD
- Variante
- LoRaWAN (LB, LB2, LS), NB-IoT (NB, NB2, NS), LTE-M et NB-IoT (CB, CB2, CS), LTE Cat 1 (KS, KN), avec ou sans SIM 1NCE
- Nombre de sondes
- 1 à 3 sondes RS485 Modbus RTU
- Câble des sondes
- 5 m
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Le transmetteur est livré avec son antenne externe et le câble répartiteur 1 vers 3. Les sondes, les solutions d'étalonnage et une éventuelle alimentation externe 3,3 V 2 A sont à prévoir à part. Les versions LoRaWAN nécessitent une passerelle LoRaWAN à portée.
Documentation
Questions fréquentes
Les sondes de qualité d'eau sont-elles fournies avec le WQS ?
Non. Le WQS est le transmetteur seul. Les sondes se commandent à part selon les paramètres à suivre : DR-PH01 (pH), DR-ECK1.0, DR-ECK10.0 ou DR-EC200 (conductivité), DR-ORP1 (redox), DR-DO1 (oxygène dissous), DR-TS1, DR-TS200 ou DR-TS4000 (turbidité), DR-CL-2ML ou DR-CL-10ML (chlore libre) et DR-COD (DCO).
Combien de sondes peut-on raccorder sur un même transmetteur ?
De 1 à 3 sondes, reliées au bus RS485 par le câble répartiteur 1 vers 3 livré avec le transmetteur. Dragino recommande une alimentation externe de 3,3 V et 2 A dès que deux ou trois sondes fonctionnent en même temps, car chaque sonde augmente la consommation.
Les mesures sont-elles justes dès la mise en eau ?
Non. Le constructeur indique que la sonde doit s'adapter au nouveau milieu : les valeurs deviennent fiables après environ deux heures d'immersion. Les sondes pH, conductivité et redox s'étalonnent ensuite avec des solutions tampons achetées localement.
Quelle version choisir entre LoRaWAN, NB-IoT, LTE-M et LTE Cat 1 ?
Prenez la version LoRaWAN si le site dispose déjà d'une passerelle. Sur un bassin, un forage ou une bâche isolée, les versions cellulaires transmettent directement par le réseau opérateur : NB-IoT, LTE-M et NB-IoT, ou LTE Cat 1 là où les deux premiers réseaux ne sont pas disponibles.
Quelle est la durée de vie des sondes ?
Dragino annonce environ un an d'usage normal pour les sondes pH, conductivité, redox, oxygène dissous, turbidité et chlore, avec une garantie de six mois.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le WQS
Indiquez les paramètres à mesurer, le nombre de points et le réseau disponible : nous vous répondons sous 24 h ouvrées avec une proposition de sondes et de transmetteurs. Les tarifs sont établis selon les quantités et la configuration retenue.
Produits similaires
Voir toute la catégorie
Dragino WSS - Capteur météo RS-485 pour station LoRaWAN WSC2
- Aucune (filaire)
- RS-485
- Modbus RTU
Dragino LMS01 - Capteur d'humectation foliaire LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
HWgroup HTemp-1Wire Outdoor - Capteur de température et d'humidité extérieur
- Aucune (filaire)
- 1-Wire
- Température
Dragino SDI-12 - Convertisseur SDI-12 vers LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Autres produits Dragino
Toute la gamme Dragino
Dragino DS20L - Capteur de distance LiDAR LoRaWAN de 3 à 200 cm
- LoRaWAN
- Niveau / distance
- Pile ou batterie intégrée
Dragino PB01 - Bouton d'appel LoRaWAN avec température et humidité
- LoRaWAN
- Température
- Humidité
Dragino MR-12 - Capteur de niveau radar 80 GHz LoRaWAN et NB-IoT, 12 m
- LoRaWAN
- NB-IoT
- LTE-M

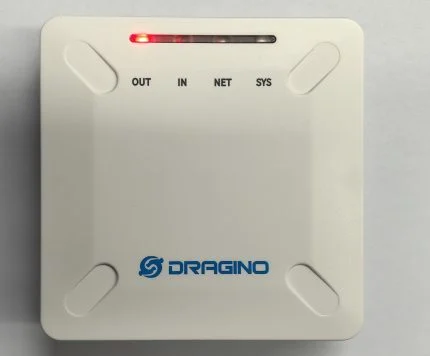

Dragino IBPv1 - Batterie de secours 6 Ah pour passerelle LoRaWAN
