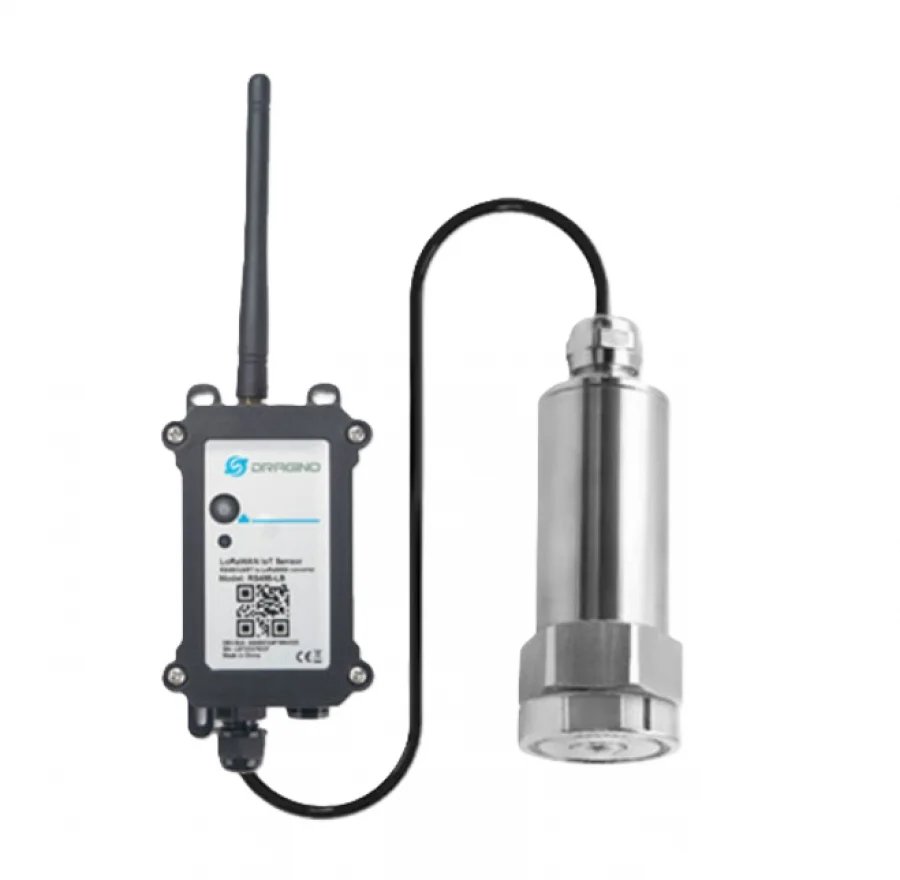

Réf. IVS-LNDragino IVS-LN - Capteur de vibration industriel LoRaWAN pour machines
- Capteur de vibration LoRaWAN 1.0.3 classe A, conforme aux recommandations ISO 20816-1
- Vitesse RMS 0 à 50 mm/s et accélération RMS 16 g, précision inférieure à 1 %
- Déplacement 0 à 5 000 µm, fréquence 10 à 5 000 Hz, température de surface -40 à +80 °C
- Alimentation 5 à 12 V DC avec batterie de secours 1 000 mAh
- Sonde IP68, pose magnétique ou vissée M5
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Température, Vibration / inclinaison |
| Usage | Confort thermique / CVC, Maintenance prédictive |
| Alimentation | Pile ou batterie intégrée, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP68 |
| Type de montage | Magnétique |
| Plage de mesure | Vitesse RMS : 0 à 50 mm/s ; Accélération RMS : 0 à 16 g ; Déplacement : 0 à 5 000 µm ; Fréquence : 10 à 1 600 Hz ou 10 à 5 000 Hz ; Température : -40 à +80 °C |
| Précision | Vitesse RMS : < 1 % ; Accélération RMS : < 1 % |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Fixation | Aimant amovible ou filetage M5 x 0,8 x 7 mm |
| Référentiel | ISO 20816-1 |
| Batterie de secours | 1 000 mAh |
- LoRaWAN
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

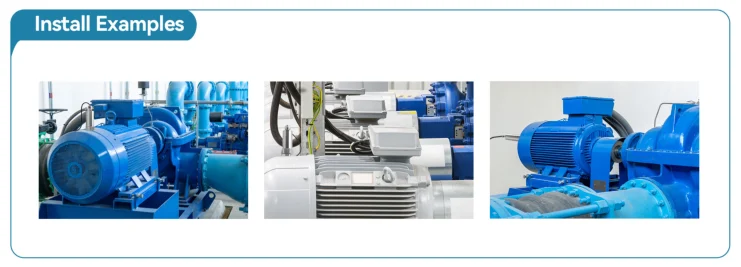

Le Dragino IVS-LN est un capteur de vibration industriel LoRaWAN destiné aux machines tournantes : moteurs, pompes, ventilateurs et centrales de traitement d'air. Sa sonde composite mesure la vitesse et l'accélération vibratoires RMS, le déplacement, la fréquence et la température de surface, puis transmet ces valeurs par radio LoRaWAN au serveur de supervision.
Il s'adresse aux exploitants, aux mainteneurs CVC et aux services techniques qui veulent passer d'une maintenance curative à une maintenance prédictive (predictive maintenance) sans tirer de câble de données. Les mesures sont exploitées selon les recommandations de la norme ISO 20816-1 : on suit la dérive d'un roulement, un balourd ou un désalignement avant la panne.
Points forts de l'IVS-LN
- Vitesse vibratoire RMS de 0 à 50 mm/s, précision inférieure à 1 %
- Accélération RMS jusqu'à 16 g, précision inférieure à 1 %
- Déplacement vibratoire de 0 à 5 000 µm crête à crête et fréquence de vibration sur 10 à 1 600 Hz ou 10 à 5 000 Hz
- Température de surface de -40 à +80 °C, sonde IP68
- Alarmes à seuils haut et bas, trame d'alarme toutes les minutes et délai de neutralisation réglable
- Mémorisation des mesures (datalog) en cas de perte du réseau, renvoi automatique au retour de la liaison
- Alimentation 5 à 12 V DC (adaptateur 12 V fourni) avec batterie de secours de 1 000 mAh
- Pose magnétique ou vissée (taraudage M5), configuration Bluetooth 5.1 et mise à jour du firmware par radio (OTA)
Applications en bâtiment et sur site technique
- Tertiaire : surveillance des ventilateurs de CTA et des extracteurs en toiture, alerte avant la casse d'un roulement ou d'une courroie.
- Chaufferies et sous-stations : suivi des pompes de circulation et des pompes doubles pour planifier les interventions.
- Santé et enseignement : contrôle des groupes de ventilation qui conditionnent la qualité de l'air des locaux occupés.
- Datacenters : surveillance des pompes d'eau glacée et des ventilateurs des groupes froids, équipements critiques pour la disponibilité.
- Industrie et logistique : suivi de compresseurs, convoyeurs et moteurs selon les zones d'évaluation ISO 20816-1.
Intégration et compatibilité
L'IVS-LN est un terminal LoRaWAN 1.0.3 de classe A, activé en OTAA avec des clés uniques préchargées. Il se déclare sur tout serveur réseau LoRaWAN standard (The Things Network ou serveur intégré à une passerelle, par exemple) et le décodeur de trames est publié par Dragino sur son dépôt GitHub. Par défaut, il émet toutes les 20 minutes ; l'intervalle, les grandeurs échantillonnées et les seuils d'alarme se modifient par commande AT ou par trame descendante (downlink).
Côté supervision, les valeurs décodées sont reprises par la GTB ou la GMAO depuis le serveur réseau ou la plateforme IoT, selon l'architecture du site. Associez-le à l'une de nos passerelles LoRaWAN, comparez-le aux autres capteurs de vibration et d'inclinaison ou découvrez la gamme Dragino.
Caractéristiques techniques
| Référence | IVS-LN (bande à préciser à la commande, par exemple EU868) |
|---|---|
| Technologie de mesure | Capteur de vibration composite, sortie interne Modbus RTU |
| Fréquence de vibration | 10 à 1 600 Hz ou 10 à 5 000 Hz |
| Vitesse vibratoire RMS | 0 à 50 mm/s, précision < 1 % |
| Accélération RMS | 16 g, précision < 1 % |
| Déplacement vibratoire | 0 à 5 000 µm crête à crête |
| Température de surface | -40 à +80 °C |
| Référentiel | Recommandations ISO 20816-1 |
| Indice de protection de la sonde | IP68 |
| Fixation | Aimant amovible ou filetage M5 x 0,8 x 7 mm |
| Température de fonctionnement | -40 à +85 °C (électronique) |
| Alimentation | 5 à 12 V DC externe, adaptateur 12 V DC fourni |
| Batterie de secours | 1 000 mAh, autodécharge < 1 % par an à 25 °C |
| Consommation | 5 µA en veille, 125 mA en émission à 20 dBm |
| Radio | LoRaWAN 1.0.3 classe A, 862 à 1 020 MHz, +22 dBm max, sensibilité -139 dBm |
| Bandes | EU868, US915, AU915, AS923, KR920, IN865, EU433, CN470 |
| Configuration | Bluetooth 5.1, commandes AT, downlink LoRaWAN, OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température, Vibration / inclinaison
- Usage
- Confort thermique / CVC, Maintenance prédictive
- Alimentation
- Pile ou batterie intégrée, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP68
- Type de montage
- Magnétique
- Plage de mesure
- Vitesse RMS : 0 à 50 mm/s ; Accélération RMS : 0 à 16 g ; Déplacement : 0 à 5 000 µm ; Fréquence : 10 à 1 600 Hz ou 10 à 5 000 Hz ; Température : -40 à +80 °C
- Précision
- Vitesse RMS : < 1 % ; Accélération RMS : < 1 %
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Fixation
- Aimant amovible ou filetage M5 x 0,8 x 7 mm
- Référentiel
- ISO 20816-1
- Batterie de secours
- 1 000 mAh
Contenu et accessoires compatibles
Le colis comprend le capteur IVS-LN avec sa sonde de vibration. L'adaptateur secteur 12 V DC est fourni par défaut. Une passerelle LoRaWAN couvrant la zone technique est nécessaire si aucun réseau n'est déjà déployé.
Documentation
Questions fréquentes
Quelles grandeurs l'IVS-LN transmet-il ?
L'IVS-LN remonte la vitesse vibratoire RMS (0 à 50 mm/s), l'accélération RMS (jusqu'à 16 g), le déplacement vibratoire crête à crête (0 à 5 000 µm), la fréquence de vibration et la température de surface de la machine (-40 à +80 °C). La commande de configuration permet de choisir les grandeurs à échantillonner, le nombre d'échantillons et l'intervalle entre deux mesures.
L'IVS-LN fonctionne-t-il sur pile ?
Non. L'IVS-LN est conçu pour une alimentation continue de 5 à 12 V DC, avec un adaptateur 12 V DC fourni par défaut. Sa batterie interne de 1 000 mAh sert de secours en cas de coupure. Prévoyez donc une prise ou une alimentation basse tension à proximité de la machine surveillée.
Comment fixer le capteur sur un moteur ou une pompe ?
La tête de mesure est livrée avec une embase magnétique pour une pose rapide sur une carcasse métallique. Pour une fixation définitive, on retire l'aimant et on visse la sonde dans un taraudage M5 x 0,8 de 7 mm de profondeur, ce qui améliore la transmission des vibrations.
Comment sont gérées les alarmes de vibration ?
On définit des seuils haut et bas sur la vitesse, le déplacement, l'accélération ou la fréquence. Tant qu'une valeur sort de sa plage, le capteur émet une trame d'alarme chaque minute. Une commande permet d'acquitter l'alarme et de fixer un délai de neutralisation en minutes pour éviter les répétitions.
Quelle différence avec un simple détecteur de vibration ?
Un détecteur de vibration sur pile signale surtout la présence d'un mouvement ou d'un choc. L'IVS-LN est un capteur industriel alimenté, conforme aux recommandations ISO 20816-1, qui mesure la vitesse et l'accélération RMS, le déplacement et la fréquence : il convient mieux au suivi d'état des machines tournantes et à la maintenance prédictive.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour l'IVS-LN
Indiquez le nombre de machines à surveiller et votre réseau LoRaWAN : nous vous répondons sous 24 h ouvrées avec un conseil technique sur la pose et l'intégration. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

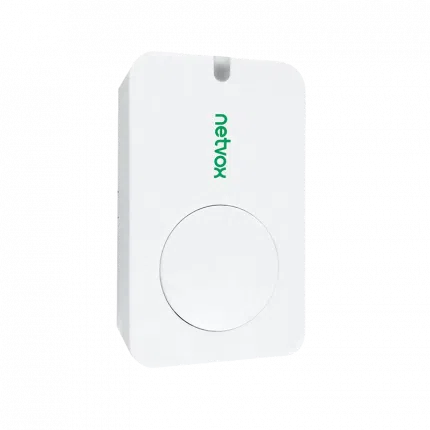

Netvox R311FA1 - Capteur de vibration LoRaWAN, accéléromètre 3 axes
- LoRaWAN
- Vibration / inclinaison
- Pile ou batterie intégrée

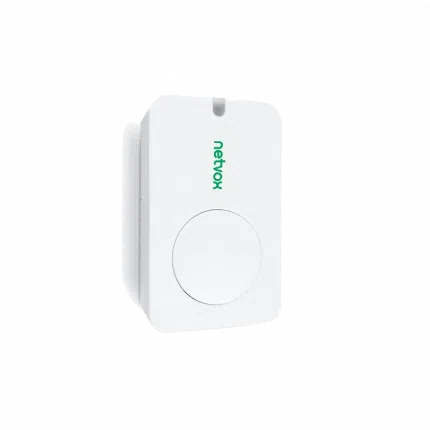

Netvox R311K - Capteur d'inclinaison LoRaWAN, détection de basculement à 45°
- LoRaWAN
- Vibration / inclinaison
- Pile ou batterie intégrée

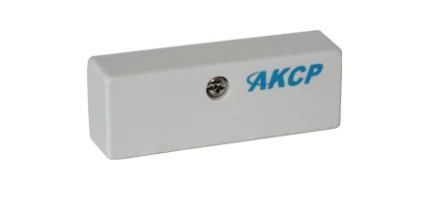

AKCP VDS - Capteur de vibration filaire pour baie, coffre et salle serveur
- Aucune (filaire)
- Vibration / inclinaison
- Alimenté par le bus

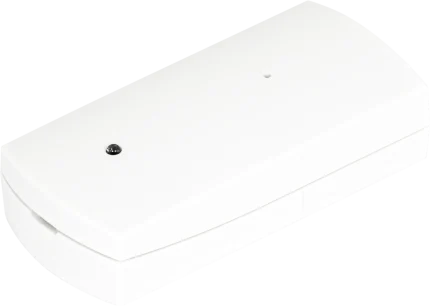

HWgroup SS14-v2 - Détecteur de chocs et de vibrations à contact sec
- Aucune (filaire)
- Vibration / inclinaison
- Très basse tension DC (5 à 60 V)
Autres produits Dragino
Toute la gamme DraginoDragino CS01 - Capteur de courant 4 voies LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino LMS01 - Capteur d'humectation foliaire LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino SPH01 - Capteur de pH du sol LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M

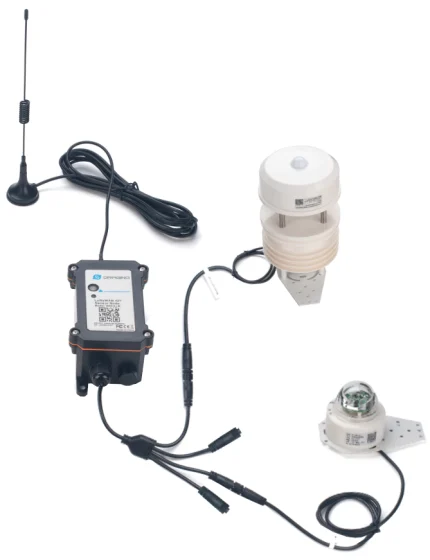

Dragino WSC2 - Station météo modulaire LoRaWAN, NB-IoT et LTE-M
