Dragino LMS01 - Capteur d'humectation foliaire LoRaWAN, NB-IoT et LTE-M
- Humectation foliaire 0 à 100 %, précision ±3 % de 0 à 50 %
- Température de feuille -50 à +80 °C, ±0,5 °C de -10 à +70 °C
- Sonde biomimétique IP67 sur câble de 3,5 m, boîtier IP66
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 mAh jusqu'à 5 ans en LoRaWAN, 19 000 mAh ou solaire
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Humidité, Température |
| Usage | Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP65 / IP66, IP67 |
| Fonctions réseau | GNSS |
| Plage de mesure | Humectation : 0 à 100 % ; température de feuille : -50 à +80 °C |
| Précision | Humectation : ±3 % (0 à 50 %), ±6 % au-delà ; température : ±0,5 °C (-10 à +70 °C) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1 ; pile, solaire ou batterie rechargeable |
| Sonde | Feuille biomimétique FDR, IP67, câble 3,5 m |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino LMS01 est un capteur d'humectation foliaire LoRaWAN : une sonde en forme de feuille mesure la présence d'eau à sa surface et la température du feuillage, puis le boîtier radio transmet les valeurs sans fil. Il distingue arrosage, rosée et gel, et existe aussi en NB-IoT, LTE-M et LTE Cat 1.
Il s'adresse aux gestionnaires d'espaces verts, aux paysagistes et aux exploitants de bâtiments à toiture ou façade végétalisée. Suivre l'humectation du feuillage aide à ajuster l'arrosage, à anticiper un épisode de gel et à repérer les conditions favorables aux maladies des plantes.
Points forts du LMS01
- Humectation de 0 à 100 %, résolution 0,1 %, précision ±3 % de 0 à 50 %
- Température de feuille de -50 à +80 °C, précision ±0,5 °C entre -10 et +70 °C
- Méthode FDR et sonde biomimétique à 15 nervures par centimètre pour détecter les fines gouttes
- Sonde IP67 sur câble de 3,5 m, boîtier IP66
- Pile Li-SOCl2 8 500 mAh avec jusqu'à 5 ans annoncés en LoRaWAN, 19 000 mAh ou solaire
- Émission toutes les 20 minutes par défaut, réglable
- Configuration Bluetooth 5.1 et mise à jour OTA
Applications en bâtiment et sur site technique
- Toitures et façades végétalisées : déclenchement de l'arrosage selon l'humidité réelle du feuillage.
- Collectivités : parcs, jardins et alignements d'arbres, avec alerte de gel pour les services techniques.
- Campus, hôpitaux et sièges sociaux : entretien raisonné des espaces verts et réduction des traitements.
- Serres et jardins botaniques : suivi de la rosée et des conditions de développement des maladies.
Intégration et compatibilité
Les versions LoRaWAN (LB, LB2, LS) fonctionnent en LoRaWAN 1.0.3 classe A, en OTAA avec des clés préchargées, sur la bande EU868 pour la France. Elles s'enregistrent sur The Things Stack, ChirpStack ou tout serveur réseau standard, et Dragino publie le décodeur de trame. La trame contient l'humectation, la température de feuille et le niveau de pile ; la GTB ou la plateforme d'arrosage les récupère en MQTT, par API HTTP ou via une passerelle LoRaWAN vers Modbus ou BACnet.
Les versions cellulaires transmettent sans passerelle : NB-IoT, LTE-M et NB-IoT (module BG95) ou LTE Cat 1, en MQTT, MQTTs, TCP ou UDP, et en CoAP selon la version. Les versions NB-IoT et LTE-M intègrent un récepteur GNSS et regroupent plusieurs mesures par émission. Les versions cellulaires sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT.
Voir aussi nos capteurs météo et sol, nos contrôleurs d'électrovannes et la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

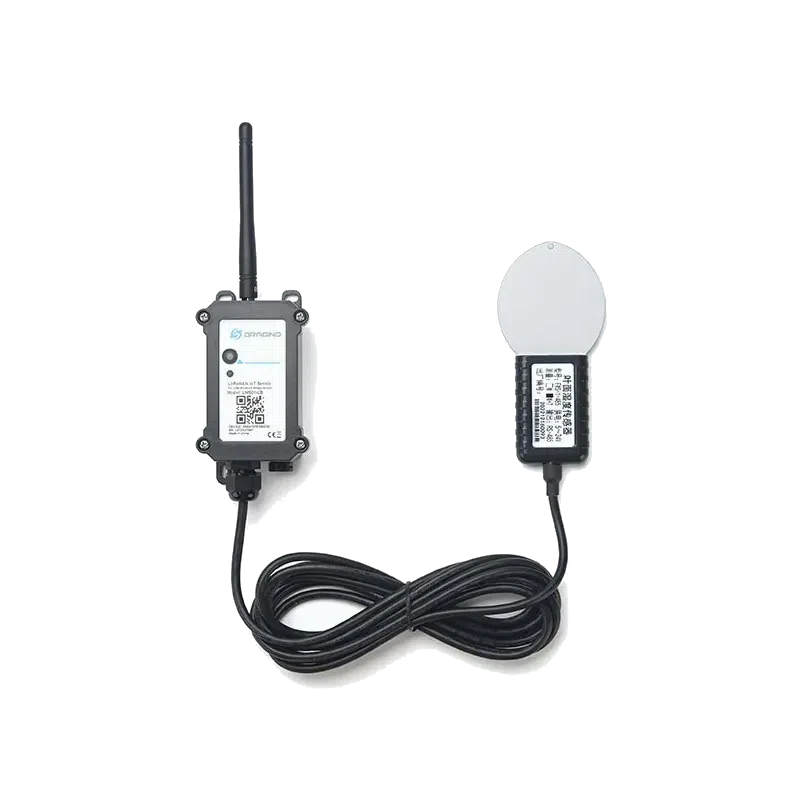

| LMS01-LB | LoRaWAN, pile Li-SOCl2 8 500 mAh | Site couvert par une passerelle LoRaWAN |
| LMS01-LB2 | LoRaWAN, pile Li-SOCl2 19 000 mAh | Intervalle court ou accès difficile |

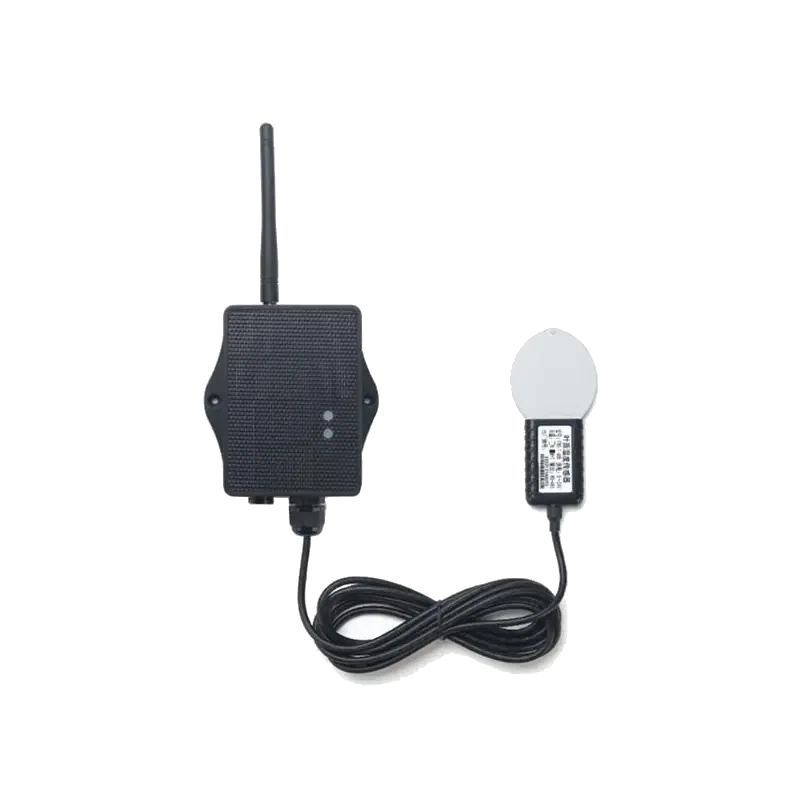

| LMS01-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur bien exposé, sans remplacement de pile |
| LMS01-NB, NB2, NS | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site sans passerelle, couverture NB-IoT |
| LMS01-CB, CB2, CS | LTE-M et NB-IoT (module BG95), pile ou solaire | Site sans passerelle, couverture LTE-M |
| LMS01-KS, KN | LTE Cat 1 (module EG800), solaire ou batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
| Suffixe GE | Version cellulaire livrée sans carte SIM | Insérer la Nano-SIM de votre opérateur IoT |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Humectation foliaire | 0 à 100 % de la surface, résolution 0,1 % |
| Précision humectation | ±3 % de 0 à 50 %, ±6 % au-delà |
| Température de feuille | -50 à +80 °C, résolution 0,1 °C |
| Précision température | ±0,5 °C de -10 à +70 °C, ±1 °C ailleurs |
| Principe de mesure | FDR (constante diélectrique), 15 nervures par cm |
| Sonde | IP67, câble 3,5 m |
| Boîtier | IP66 |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | NB-IoT, LTE-M (BG95) ou LTE Cat 1, emplacement nano-SIM |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh (KN) |
| Consommation | LoRaWAN : veille 5 µA, émission 125 mA à 20 dBm ; cellulaire : veille 10 µA, pointe 350 mA |
| Température de fonctionnement | -40 à +85 °C |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Température, Humidité
- Usage
- Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP65 / IP66, IP67
- Fonctions réseau
- GNSS
- Plage de mesure
- Humectation : 0 à 100 % ; température de feuille : -50 à +80 °C
- Précision
- Humectation : ±3 % (0 à 50 %), ±6 % au-delà ; température : ±0,5 °C (-10 à +70 °C)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1 ; pile, solaire ou batterie rechargeable
- Sonde
- Feuille biomimétique FDR, IP67, câble 3,5 m
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles
Le capteur est livré avec sa sonde foliaire raccordée. Prévoyez une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Que mesure exactement le LMS01 ?
Il mesure la part de la surface de la feuille couverte d'eau, de 0 à 100 %, et la température de la feuille, de -50 à +80 °C. Ces deux valeurs permettent de distinguer un feuillage sec, humide, couvert de rosée ou gelé.
Comment installer la sonde ?
La sonde a deux faces : la face sans inscription est la face sensible. Fixez-la à proximité du feuillage à surveiller, face sensible exposée comme une vraie feuille. Le câble de 3,5 m laisse le boîtier radio à l'abri ou sur un support voisin.
Quelle autonomie attendre ?
Dragino annonce jusqu'à 5 ans avec la pile Li-SOCl2 de 8 500 mAh en LoRaWAN, selon l'intervalle d'émission (20 minutes par défaut). La version LB2 double la capacité avec 19 000 mAh ; les versions LS, NS, CS et KS se rechargent par panneau solaire.
Quelle différence avec le capteur de sol SE01 ?
Le LMS01 surveille l'eau déposée sur le feuillage, utile pour la rosée, le gel et le risque de maladies. Le Dragino SE01 mesure l'humidité, la température et la conductivité dans le sol, pour piloter l'arrosage.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LMS01
Décrivez les espaces à surveiller et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil sur la version adaptée. Les tarifs sont établis selon les quantités.
