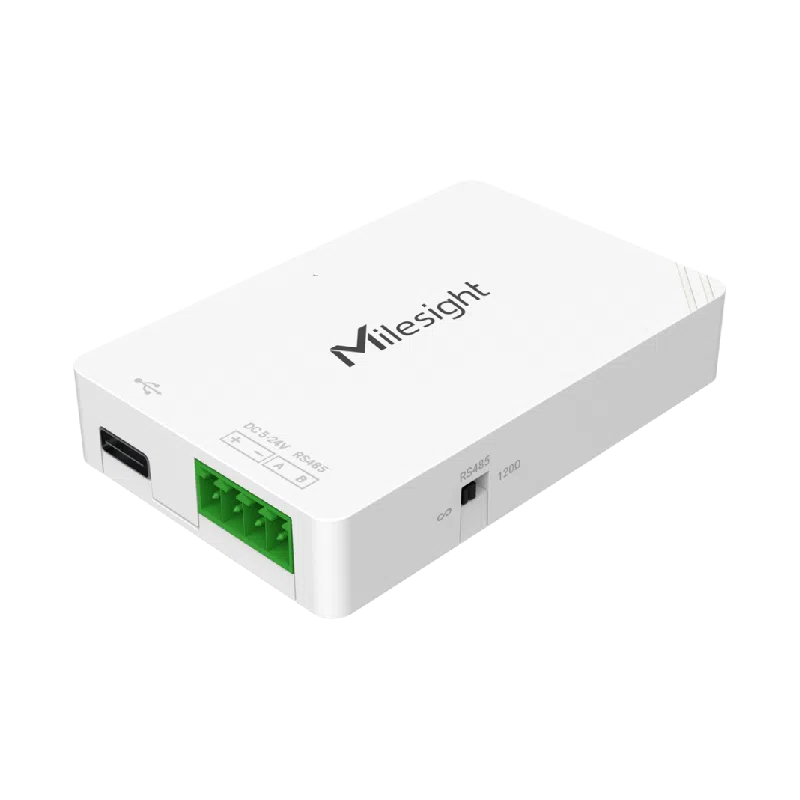

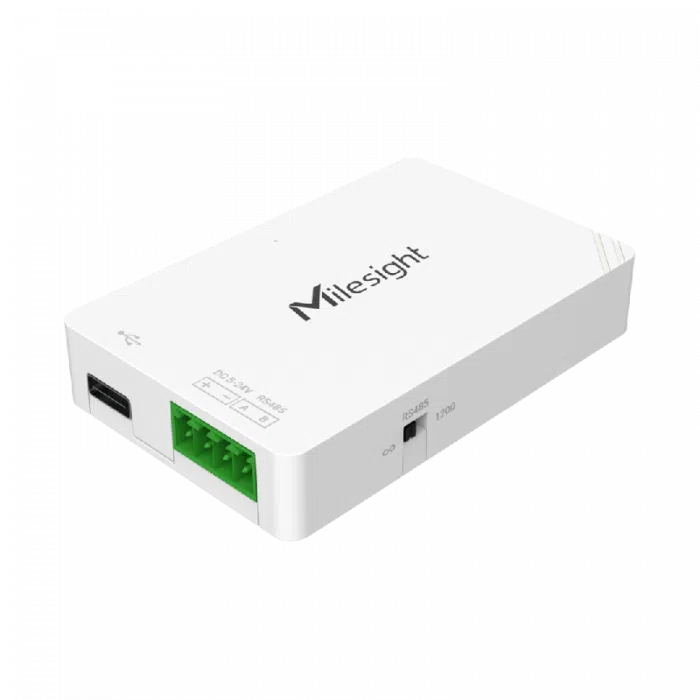

Milesight UC100 - Convertisseur Modbus RS485 vers LoRaWAN
- LoRaWAN classe C et Milesight D2D, EU868, jusqu'à 15 km en vue directe
- 1 port RS-485 Modbus RTU et mode transparent, jusqu'à 32 registres
- Alimentation 5 à 24 V DC ou USB-C 5 V, moins de 0,5 W
- Règles SI-ALORS locales, stockage de 800 entrées avec retransmission
- Boîtier compact 70 x 45 x 13 mm, IP30, antenne interne ou externe SMA
| Connectivité radio | LoRaWAN |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485, USB |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Équipements Modbus RTU sur RS-485 (compteurs, automates, régulateurs), jusqu'à 32 registres |
| Connecteur | Bornier 2 points 3,5 mm pour RS-485 et pour l'alimentation, USB-C, SMA femelle (version EA) |
| Résistance de terminaison | 120 Ω activable par commutateur |
| Antenne | Interne, Externe SMA |
- LoRaWAN
- RS-485
- Modbus RTU
- USB
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight UC100 est un convertisseur Modbus RS485 vers LoRaWAN : il interroge les équipements Modbus RTU raccordés à son port série et transmet leurs valeurs sans fil vers un réseau LoRaWAN. Il lit jusqu'à 32 registres et peut aussi relayer de façon transparente les trames Modbus envoyées par le serveur.
Il permet aux intégrateurs GTB et aux exploitants de récupérer les données de compteurs d'énergie, de régulateurs ou d'automates là où tirer un câble de bus jusqu'à la supervision serait coûteux : bâtiments dispersés, sous-stations, locaux techniques éloignés. Compact et peu gourmand, il se loge dans une armoire à côté de l'équipement à raccorder.
Points forts du UC100
- 1 port RS-485, Modbus RTU et mode transparent, 1 200 à 115 200 bit/s
- Lecture de 32 registres Modbus, soit jusqu'à 32 équipements
- LoRaWAN classe C, 16 dBm, sensibilité -137 dBm, jusqu'à 15 km en vue directe
- Règles SI-ALORS exécutées localement, même en cas de perte du réseau
- Protocole Milesight D2D pour commander d'autres équipements sans passerelle
- Stockage local de 800 entrées, relecture et retransmission des données
- Alimentation 5 à 24 V DC protégée ou USB-C 5 V, consommation inférieure à 0,5 W
- Antenne interne ou connecteur SMA pour antenne externe selon la version
Applications en bâtiment et sur site technique
- Comptage énergétique : remontée sans fil des index de compteurs électriques, thermiques ou d'eau à sortie Modbus.
- GTB en rénovation : intégration de régulateurs CVC ou de centrales de traitement d'air Modbus sans câblage de bus.
- Collectivités : télérelève de sites dispersés (écoles, gymnases, chaufferies) sur un même réseau LoRaWAN.
- Industrie et utilités : lecture de variateurs, d'automates ou d'analyseurs de réseau dans des locaux éloignés.
- Datacenter et locaux techniques : récupération des mesures d'onduleurs ou de groupes froids équipés d'un port Modbus.
Intégration et compatibilité
Le UC100 fonctionne avec les passerelles et serveurs réseau LoRaWAN standard en OTAA ou ABP, et avec Milesight Development Platform. Avec une passerelle Milesight, les valeurs Modbus remontées peuvent être transmises à la GTB ou à une plateforme via les interfaces de la passerelle (MQTT, HTTP, Modbus ou BACnet selon le modèle). Le mode transparent permet aussi au serveur d'écrire dans les registres des équipements.
La configuration se fait par le port USB-C avec le logiciel Milesight ToolBox : paramètres série (débit, parité, terminaison 120 Ω), liste des registres à lire, intervalle de remontée, alarmes de seuil et de variation, règles SI-ALORS. Les paramètres restent modifiables par trame descendante et le firmware se met à jour à distance (FUOTA).
Voir aussi nos autres convertisseurs Modbus LoRaWAN, nos passerelles Modbus et les passerelles LoRaWAN Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UC100-868M | Antenne interne | Pose en local technique ou en coffret plastique avec bonne couverture radio |
| UC100-868M-EA | Connecteur SMA pour antenne externe | Armoire métallique, sous-sol, site en limite de couverture |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole radio | LoRaWAN classe C (OTAA, ABP), Milesight D2D |
| Fréquence | EU868 |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm à 300 bit/s |
| Portée | Jusqu'à 15 km en vue directe |
| Antenne | Interne (UC100-868M) ou connecteur SMA 50 Ω femelle (UC100-868M-EA) |
| Port série | 1 RS-485, bornier 2 points 3,5 mm |
| Terminaison | Résistance 120 Ω activable par commutateur |
| Débit | 1 200 à 115 200 bit/s |
| Protocoles | Modbus RTU, mode transparent |
| Capacité | 32 registres Modbus, jusqu'à 32 équipements |
| USB | 1 USB-C : alimentation, configuration, console |
| Interface locale | 1 bouton reset interne, 1 voyant système |
| Fonctions logicielles | Alarme de seuil, alarme de variation, stockage 800 entrées, relecture, retransmission, D2D, règles SI-ALORS, FUOTA |
| Configuration | USB-C (ToolBox) ou trame descendante |
| Alimentation | 5 à 24 V DC par bornier 3,5 mm protégé (surtension, inversion de polarité) ou 5 V, 1 A par USB-C |
| Consommation | Moins de 0,5 W |
| Température de fonctionnement | -20 à +60 °C |
| Humidité | 0 à 95 %HR sans condensation |
| Indice de protection | IP30 |
| Dimensions | 70 x 45 x 13 mm (hors connecteurs) |
| Poids | 32 g |
| Matériaux | PC et ABS, blanc |
| Montage | Pose libre ou fixation murale par vis |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Interfaces et bus de terrain
- RS-485, Modbus RTU, USB
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Pose libre / bureau
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Équipements Modbus RTU sur RS-485 (compteurs, automates, régulateurs), jusqu'à 32 registres
- Connecteur
- Bornier 2 points 3,5 mm pour RS-485 et pour l'alimentation, USB-C, SMA femelle (version EA)
- Résistance de terminaison
- 120 Ω activable par commutateur
- Antenne
- Interne, Externe SMA
Contenu et accessoires compatibles
Le colis comprend le UC100, un câble USB-C de 1,2 m avec adaptateur secteur, un bornier, 4 kits de fixation murale et un guide rapide. Un convertisseur AC/DC-DC est proposé en option pour alimenter le UC100 depuis l'armoire.
Documentation
Questions fréquentes
Combien d'équipements Modbus le UC100 peut-il lire ?
Il lit jusqu'à 32 registres Modbus, ce qui permet de raccorder jusqu'à 32 équipements Modbus RTU sur son bus RS-485, à raison d'un registre chacun. Le débit série se règle de 1 200 à 115 200 bit/s.
Quelle version choisir : antenne interne ou externe ?
La version UC100-868M à antenne interne suffit quand l'appareil est posé dans un local avec une bonne couverture. La version UC100-868M-EA dispose d'un connecteur SMA pour une antenne externe : à privilégier dans une armoire métallique, en sous-sol ou en limite de couverture.
Comment est-il alimenté ?
En 5 à 24 V DC par un bornier protégé contre les surtensions et les inversions de polarité, ou en 5 V, 1 A par son port USB-C. Sa consommation est inférieure à 0,5 W. Un convertisseur AC/DC-DC est proposé en option pour une alimentation depuis le secteur.
Peut-il fonctionner sans passerelle LoRaWAN ?
Oui pour des scénarios locaux : avec le protocole Milesight D2D, il peut commander directement d'autres équipements Milesight, et ses règles SI-ALORS s'exécutent même si le réseau est coupé. Pour remonter les données vers une supervision, une passerelle LoRaWAN reste nécessaire.
Peut-on écrire dans les registres Modbus à distance ?
Oui. Le mode transparent (passthrough) permet au serveur d'envoyer des trames Modbus aux équipements RS-485 via LoRaWAN, en plus des lectures périodiques. Le UC100 fonctionne en classe C pour recevoir ces commandes sans délai.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UC100
Décrivez les équipements Modbus à raccorder et le nombre de sites : nous revenons vers vous sous 24 h ouvrées avec un conseil technique et une proposition adaptée à vos quantités. Nous pouvons aussi vous accompagner sur la table des registres et le choix de la passerelle.
