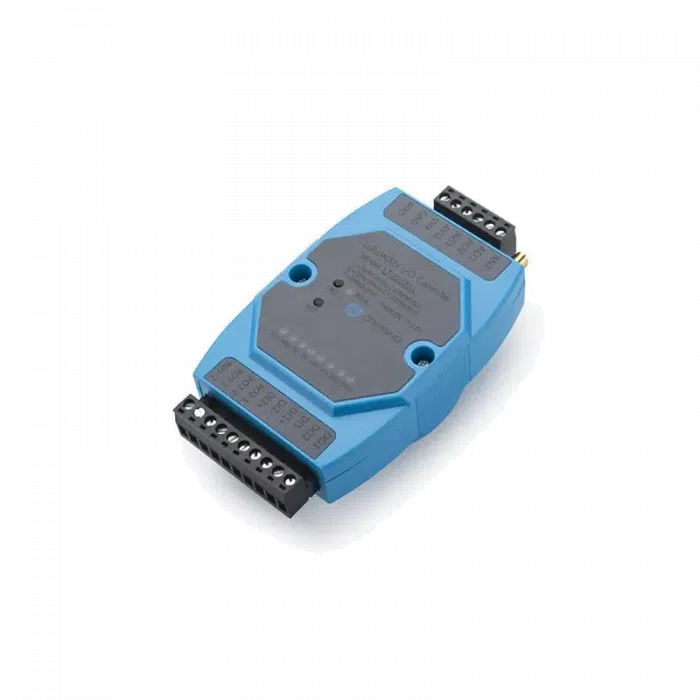

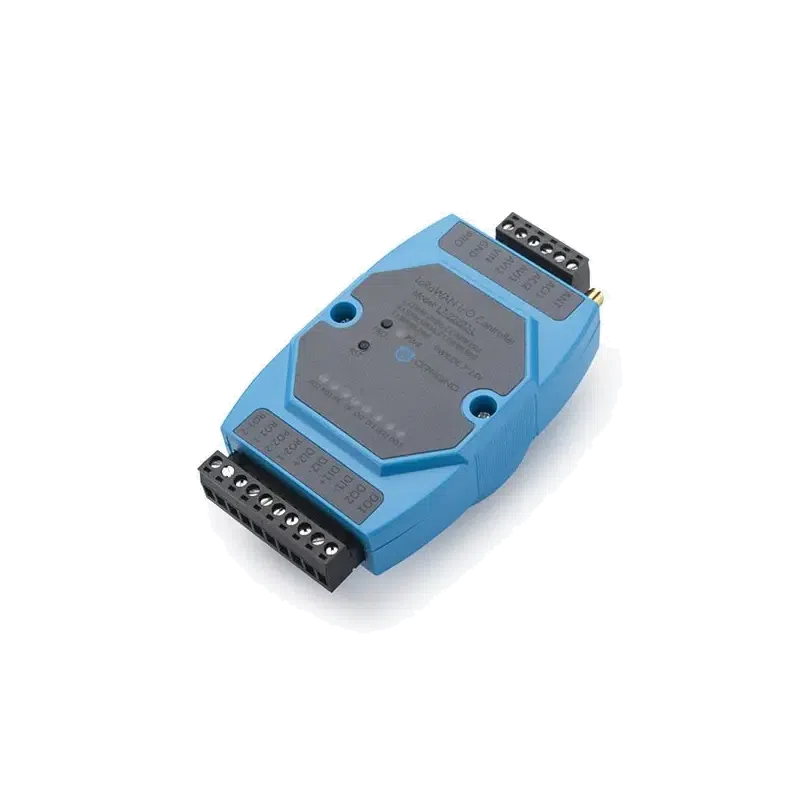

Réf. LT-22222-LDragino LT-22222-L - Module d'entrées et sorties LoRaWAN 2 relais
- Module E/S LoRaWAN classes A et C, classe C par défaut pour des commandes quasi immédiates
- 2 relais 5 A (250 V AC / 30 V DC) et 2 sorties numériques NPN 36 V, 450 mA
- 2 entrées TOR bidirectionnelles jusqu'à 50 V et 4 entrées analogiques : 2 x 0-20 mA, 2 x 0-30 V
- Comptage d'impulsions et d'heures de fonctionnement selon 5 modes de travail
- Alimentation 7 à 24 V DC, fonctionnement de -40 à +85 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Impulsions, Tension |
| Usage | GTB / intégration BMS, Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie relais, Sortie TOR / transistor |
| Type de montage | Rail DIN |
| Plage de mesure | Courant : 0 à 20 mA ; Tension : 0 à 30 V |
| Précision | Courant : résolution 0,01 mA ; Tension : résolution 0,01 V |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Pouvoir de coupure des relais | 5 A sous 250 V AC ou 30 V DC |
| Connecteur | 2 borniers à vis (6 et 10 points), connecteur d'antenne LoRa |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le module d'entrées et sorties LoRaWAN Dragino LT-22222-L réunit dans un même boîtier 2 relais 5 A, 2 sorties numériques, 2 entrées TOR et 4 entrées analogiques. Il permet de commander à distance un équipement et de remonter ses états ou ses mesures, sans tirer de câble de bus jusqu'à la GTB.
Il s'adresse aux intégrateurs et aux exploitants qui doivent instrumenter des équipements dispersés : pompes de relevage, ventilations, portails, éclairages extérieurs, petites installations techniques en bâtiment ou sur site isolé. Alimenté en 7 à 24 V DC et réglé par défaut en classe C, il réagit aux ordres quasi immédiatement.
Points forts du LT-22222-L
- 2 sorties relais 5 A sous 250 V AC ou 30 V DC pour commander pompes, ventilateurs ou éclairages
- 2 sorties numériques NPN, tension de rappel maximale 36 V, 450 mA
- 2 entrées TOR bidirectionnelles jusqu'à 50 V (220 V avec résistance externe optionnelle)
- 2 entrées 0 à 20 mA (résolution 0,01 mA) et 2 entrées 0 à 30 V (résolution 0,01 V)
- 5 modes de travail, dont le comptage d'impulsions et d'heures de fonctionnement, plus un mode déclenchement sur événement
- Commande des relais et sorties avec temporisation par liaison descendante
- LoRaWAN classes A et C, activation OTAA ou ABP, envoi périodique toutes les 10 minutes par défaut
- Plage de fonctionnement de -40 à +85 °C, sans condensation
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : marche et arrêt à distance de ventilations, d'éclairages extérieurs ou d'équipements de bâtiments isolés.
- Assainissement et réseaux d'eau : commande de pompes de relevage et lecture d'un capteur de niveau ou de pression 4-20 mA.
- Industrie et logistique : report des états marche ou défaut d'une machine et comptage de ses heures de fonctionnement.
- Comptage : lecture de compteurs d'eau ou d'énergie à sortie impulsion sur les entrées TOR.
- Sites distants et télégestion : supervision d'une installation technique sans liaison filaire vers la GTB.
Intégration et compatibilité
Le LT-22222-L se déclare sur The Things Stack (il figure dans le référentiel d'équipements LoRaWAN), ChirpStack et les autres serveurs réseau du marché. Il est livré avec ses clés OTAA (DevEUI, AppEUI, AppKey) et Dragino fournit le décodeur de trames. Les mesures et états sont envoyés toutes les 10 minutes par défaut, et le mode déclenchement, qui surveille les entrées analogiques toutes les 5 secondes, provoque un envoi immédiat sur dépassement de seuil ou changement d'état d'une entrée TOR.
La configuration passe par commandes AT, via le câble de programmation fourni, ou à distance par liaison descendante : mode de travail, intervalle d'émission, déclenchements, commande des relais et des sorties avec durée de maintien. Côté supervision, les données transitent du serveur réseau vers la plateforme IoT puis vers la GTB en MQTT, Modbus TCP ou BACnet/IP. Il nécessite une passerelle LoRaWAN. Voir aussi nos modules E/S LoRaWAN et nos relais pilotés.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Module d'entrées et sorties LoRaWAN |
| Microcontrôleur et radio | STM32L072, SX1276/78 |
| Sorties relais | 2, 5 A sous 250 V AC ou 30 V DC |
| Sorties numériques | 2, NPN, 36 V maximum, 450 mA |
| Entrées TOR | 2, bidirectionnelles, jusqu'à 50 V (220 V avec résistance externe) |
| Entrées courant | 2, 0 à 20 mA, résolution 0,01 mA |
| Entrées tension | 2, 0 à 30 V, résolution 0,01 V |
| Modes de travail | 5 modes (E/S, comptage simple ou double, comptage de tension) et mode déclenchement |
| Alimentation | 7 à 24 V DC |
| Consommation | 4 mA au repos et 34 mA en émission à 20 dBm, sous 12 V |
| Réseau | LoRaWAN classes A et C (C par défaut), OTAA ou ABP |
| Bandes de fréquences | EU868, US915, AU915, AS923, KR920, IN865, RU864, MA869, EU433, CN470 (selon commande) |
| Puissance d'émission | Jusqu'à +20 dBm |
| Sensibilité | Jusqu'à -148 dBm, bilan de liaison 168 dB |
| Intervalle d'émission par défaut | 10 minutes, réglable |
| Raccordement | 2 borniers à vis (6 et 10 points), antenne LoRa externe |
| Température de fonctionnement | -40 à +85 °C, sans condensation |
| Emballage | 145 x 80 x 50 mm, 180 g |
| Montage | Rail DIN (support fourni) |
| Mise à jour | Port de programmation |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant, Tension, Impulsions
- Usage
- GTB / intégration BMS, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Sortie relais, Sortie TOR / transistor
- Type de montage
- Rail DIN
- Plage de mesure
- Courant : 0 à 20 mA ; Tension : 0 à 30 V
- Précision
- Courant : résolution 0,01 mA ; Tension : résolution 0,01 V
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Pouvoir de coupure des relais
- 5 A sous 250 V AC ou 30 V DC
- Connecteur
- 2 borniers à vis (6 et 10 points), connecteur d'antenne LoRa
Contenu et accessoires compatibles
Livré avec le module LT-22222-L, une antenne LoRa adaptée à la bande de fréquences, un support pour montage sur rail DIN et un câble de programmation jack 3,5 mm. L'antenne doit être vissée avant toute mise sous tension. À compléter par une alimentation 7 à 24 V DC et une passerelle LoRaWAN.
Documentation
Questions fréquentes
En combien de temps un ordre de commande est-il appliqué ?
Le LT-22222-L est configuré par défaut en classe C : il écoute le réseau en permanence et applique un ordre de relais ou de sortie dès sa réception, sans attendre son prochain envoi. Il peut être repassé en classe A pour réduire la consommation si la réactivité n'est pas nécessaire.
Peut-on brancher directement une sonde 4-20 mA ?
Oui. Les deux entrées courant mesurent de 0 à 20 mA avec une résolution de 0,01 mA, ce qui couvre les transmetteurs 4-20 mA de pression, de niveau ou de débit. Les deux entrées tension acceptent de 0 à 30 V, donc les signaux 0-10 V.
Le module sait-il compter des impulsions ?
Oui. Les modes 2 à 5 transforment une ou deux entrées TOR en compteurs (sur 4 octets), utiles pour un compteur d'eau ou d'énergie à sortie impulsion. Le mode 4 compte aussi le temps pendant lequel une tension dépasse un seuil, pour suivre les heures de marche d'une machine.
Faut-il un réseau LoRaWAN pour l'utiliser ?
En usage normal, oui : le module se déclare sur un serveur réseau via une passerelle. Dragino propose aussi un firmware de liaison point à point entre deux LT-22222-L, pour recopier des états d'un site à l'autre sans serveur réseau.
Quelle différence avec le LT-33222-L ?
Le LT-33222-L partage le même manuel mais dispose de 3 entrées TOR, 3 sorties numériques et d'un port de comptage dédié. Le LT-22222-L, avec 2 entrées et 2 sorties de chaque type, suffit pour la plupart des besoins de commande et de report d'état.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LT-22222-L
Décrivez les équipements à commander et les signaux à remonter : nous vous répondons sous 24 h ouvrées avec un conseil sur le câblage et l'architecture LoRaWAN. Les tarifs sont établis selon les quantités.
