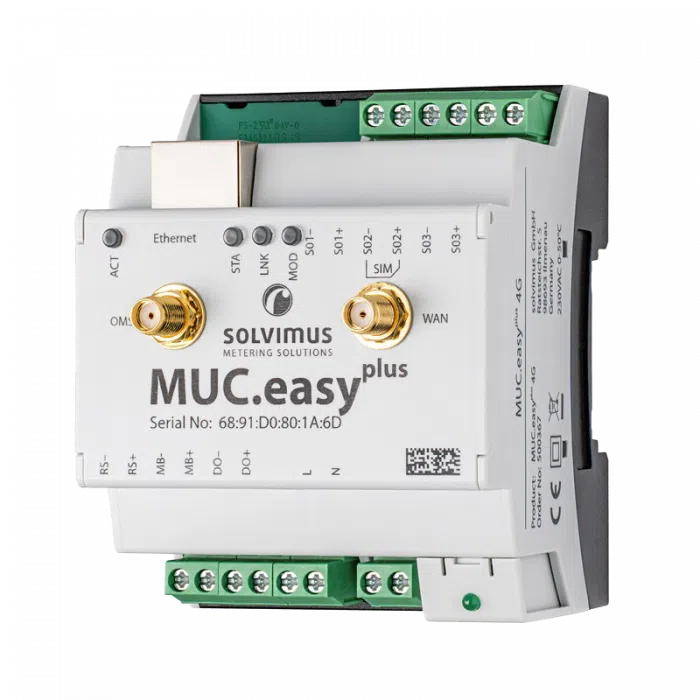

Solvimus MUC.easyplus - Passerelle M-Bus, wM-Bus et Modbus multi-interfaces
- M-Bus filaire 80 charges unitaires, wM-Bus OMS 868 MHz et Modbus RTU sur RS-485
- 3 entrées d'impulsion S0 et 1 sortie numérique 24 V DC
- Remontée en Ethernet, Ethernet + 4G LTE ou Ethernet + NB-IoT selon la version
- Export CSV, XML, JSON via MQTT, FTP, SMTP ; Modbus TCP ou BACnet/IP sous licence
- Alimentation 90 à 260 V AC, rail DIN 4 modules, IP30
| Connectivité radio | 4G LTE, LTE-M, NB-IoT, wM-Bus |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus, Modbus RTU, RS-485 |
| Protocoles IP et intégration | BACnet/IP, E-mail (SMTP), Modbus TCP, MQTT |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Énergie thermique, Impulsions |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés, VPN |
| Entrées et sorties | Entrée impulsion / comptage, Sortie TOR / transistor |
| Bande de fréquences | wM-Bus 868 MHz ; LTE Cat-1 B1/B3/B7/B8/B20/B28 (version 4G) ; LTE Cat-M1 et Cat-NB1 (version NB-IoT) |
| Compatibilité | Compteurs M-Bus EN 13757-2/-3/-7, compteurs wM-Bus EN 13757-4 et OMS, compteurs Modbus RTU et Modbus TCP, compteurs EN 62056-21 et SML, compteurs à impulsions S0 |
| Autonomie | Sans objet (alimenté) |
| Variante | Ethernet, Ethernet + 4G LTE ou Ethernet + NB-IoT ; licence Modbus TCP ou BACnet/IP en option |
| Connecteur | RJ45, borniers à vis, SMA pour antenne wM-Bus et cellulaire |
| Charges M-Bus | 80 charges unitaires max. |
| Carte SIM | Micro SIM (4G) ou mini SIM (NB-IoT), non fournie |
| Connectivité | Ethernet, Ethernet + 4G, Ethernet + NB-IoT |
| Licence protocole | Sans licence, Modbus TCP, BACnet/IP |
- NB-IoT
- LTE-M
- 4G LTE
- wM-Bus
- Ethernet
- RS-485
- Modbus RTU
- M-Bus
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle M-Bus, wM-Bus et Modbus Solvimus MUC.easyplus réunit dans un seul boîtier rail DIN tous les canaux de relevé d'un bâtiment : bus M-Bus filaire, radio wM-Bus 868 MHz, Modbus RTU sur RS-485, Modbus TCP et entrées d'impulsion S0. Elle collecte les index des compteurs d'électricité, d'eau, de gaz et de chaleur, les met en forme et les transmet à votre plateforme de suivi énergétique ou à la GTB.
Intégrateurs GTB, exploitants et bureaux d'études l'utilisent quand un site mélange plusieurs technologies de comptage et qu'il faut éviter d'empiler les convertisseurs. Avec ses versions 4G LTE et NB-IoT, elle remonte aussi les données des locaux techniques dépourvus de réseau informatique, tout en restant administrable à distance par navigateur et VPN.
Points forts du MUC.easyplus
- M-Bus EN 13757-2/-3/-7 : jusqu'à 80 charges unitaires, 19 200 bit/s max., recherche primaire et secondaire
- wM-Bus EN 13757-4 et OMS, modes S, T, C et C/T, 868 MHz, mode écoute et déchiffrement des trames
- RS-485 jusqu'à 32 équipements : Modbus RTU, EN 62056-21 (optique) et SML
- 3 entrées S0 (EN 62053-31) pour compteurs à impulsions et 1 sortie numérique 24 V DC / 50 mA
- Liaison montante Ethernet 10/100, complétée par un modem 4G LTE Cat-1 ou NB-IoT / LTE Cat-M1 selon la version
- Envoi TCP, TLS, MQTT, FTP ou SMTP, chiffré ou non, aux formats CSV, XML, JSON ou XSLT personnalisé
- Multi Channel Reporting : 10 instances de rapport indépendantes, intervalles de relevé différenciés par compteur
- Processeur ARM9 454 MHz, 128 Mo de RAM, 4 Go de Flash eMMC, Linux, client OpenVPN intégré
Applications en bâtiment et sur site technique
- Tertiaire et décret tertiaire : centralisation des sous-compteurs électriques Modbus, des compteurs d'eau M-Bus et des répartiteurs radio d'un immeuble de bureaux dans un seul équipement.
- Logement collectif et bailleurs : relevé des compteurs d'eau et de chaleur wM-Bus OMS sans pose de câble, avec export de fichiers pour la refacturation des charges.
- Sites distants et chaufferies : version 4G ou NB-IoT pour transmettre les index d'une sous-station ou d'un local technique isolé, sans réseau informatique sur place.
Intégration et compatibilité
Le MUC.easyplus fonctionne comme un concentrateur autonome : il interroge les compteurs selon votre calendrier, archive les relevés en local et les pousse vers un ou plusieurs serveurs. Côté supervision, il peut aussi se comporter en serveur Modbus TCP ou BACnet/IP (ou BACnet/SC) pour être lu directement par la GTB ; ces deux sorties s'activent par licence logicielle, proposée en variante sur cette fiche.
- Côté compteurs : M-Bus filaire, wM-Bus OMS avec gestion des clés, Modbus RTU, Modbus TCP via Ethernet, EN 62056-21, SML, impulsions S0
- Côté serveur : TCP, TLS, MQTT, FTP, SMTP, stockage local et scripts utilisateur (cURL), codes OBIS
- Côté GTB : serveur Modbus TCP ou BACnet/IP et BACnet/SC sous licence (référence 500349.PLUS pour BACnet sur MUC.easyplus)
- Configuration : navigateur en HTTPS ou SSH, déploiement en série par l'outil Netdiscover, export et import de la configuration avec certificats
Retrouvez les autres passerelles et concentrateurs M-Bus, nos passerelles Modbus et passerelles BACnet pour compléter l'architecture, ainsi que l'ensemble de la gamme Solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500361 | Ethernet seul | Bâtiment raccordé au réseau informatique ou à la GTB |
| 500367 | Ethernet + modem 4G LTE Cat-1, micro SIM | Site sans réseau local, volume de données important |
| 500373 | Ethernet + modem NB-IoT / LTE Cat-M1, mini SIM | Local technique isolé, faible volume de données |
| Suffixe -MOD | Licence serveur Modbus TCP activée | Lecture directe par une GTB ou un automate Modbus |
| Suffixe -BAC | Licence serveur BACnet/IP ou BACnet/SC activée | Intégration dans une GTB BACnet |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Concentrateur de données de compteurs multi-interfaces |
| M-Bus | EN 13757-2/-3/-7, 80 charges unitaires max., 19 200 bit/s max., borniers à vis, mode transparent |
| wM-Bus | EN 13757-4/-3/-7 et OMS, modes S, T, C, C/T, 868 MHz, connecteur SMA, antenne fournie |
| RS-485 | EIA-485, 32 équipements max., Modbus RTU, EN 62056-21, SML, mode transparent |
| Entrées / sorties | 3 entrées S0 EN 62053-31, 1 sortie numérique 24 V DC / 50 mA, borniers à vis |
| Ethernet | IEEE 802.3, 10/100-Base-TX, RJ45, Auto-MDIX |
| Version 4G (500367) | Modem 2G/3G/4G, LTE Cat-1, bandes LTE B1/B3/B7/B8/B20/B28, UMTS B1/B8, GSM 900/1800, micro SIM, SMA |
| Version NB-IoT (500373) | Modem LTE Cat-M1 / Cat-NB1, bandes B1 à B66 selon la catégorie, mini SIM, SMA |
| Transmission | TCP, TLS, SMTP, FTP, MQTT, fichier local, scripts ; serveur Modbus TCP ou BACnet/IP et BACnet/SC sous licence |
| Formats | CSV, XML (plusieurs variantes), JSON, formats personnalisés par XSLT |
| Processeur | ARM9 454 MHz, 128 Mo RAM, 4 Go eMMC, Linux, horloge sauvegardée 7 jours |
| Voyants | 3 LED alimentation, état, activité ; 2 LED réseau mobile sur les versions 4G et NB-IoT |
| Alimentation | 90 à 260 V AC, 50/60 Hz, 2 W au repos, 10 W max., courant d'appel inférieur à 40 A |
| Isolation | Plus de 3 kV entre interfaces et alimentation |
| Dimensions | 72 x 91 x 61 mm hors embases d'antenne, 4 modules |
| Poids | 178 g (Ethernet), 186 g (4G), 185 g (NB-IoT) |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; stockage -20 à 70 °C ; 0 à 95 % HR sans condensation |
| Protection | IP30 (CEI 60529), classe de protection II, catégorie de surtension III |
| Conformité | Directives RED 2014/53/UE et RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, wM-Bus
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU, M-Bus
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, E-mail (SMTP)
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée impulsion / comptage, Sortie TOR / transistor
- Bande de fréquences
- wM-Bus 868 MHz ; LTE Cat-1 B1/B3/B7/B8/B20/B28 (version 4G) ; LTE Cat-M1 et Cat-NB1 (version NB-IoT)
- Compatibilité
- Compteurs M-Bus EN 13757-2/-3/-7, compteurs wM-Bus EN 13757-4 et OMS, compteurs Modbus RTU et Modbus TCP, compteurs EN 62056-21 et SML, compteurs à impulsions S0
- Autonomie
- Sans objet (alimenté)
- Variante
- Ethernet, Ethernet + 4G LTE ou Ethernet + NB-IoT ; licence Modbus TCP ou BACnet/IP en option
- Connecteur
- RJ45, borniers à vis, SMA pour antenne wM-Bus et cellulaire
- Charges M-Bus
- 80 charges unitaires max.
- Carte SIM
- Micro SIM (4G) ou mini SIM (NB-IoT), non fournie
- Connectivité
- Ethernet, Ethernet + 4G, Ethernet + NB-IoT
- Licence protocole
- Sans licence, Modbus TCP, BACnet/IP
Contenu et accessoires compatibles
Livré avec une antenne wM-Bus, une antenne LTE ou NB-IoT selon la version et un guide de démarrage rapide imprimé. La carte SIM n'est pas fournie. Pour étendre un bus M-Bus au-delà de 80 charges, associez un répéteur MBUS-REP ou passez sur un MUC500 M ; pour un parc purement radio, le MUC500 W est une alternative plus compacte.
Documentation
Questions fréquentes
Combien de compteurs le MUC.easyplus peut-il relever ?
Le bus M-Bus accepte 80 charges unitaires, soit en général 80 compteurs filaires. S'y ajoutent les compteurs radio wM-Bus captés en mode écoute, jusqu'à 32 équipements sur le RS-485 en Modbus RTU et 3 compteurs à impulsions S0.
Quelle différence entre les versions Ethernet, 4G et NB-IoT ?
Les trois versions ont les mêmes interfaces de comptage. La 500361 transmet uniquement par Ethernet. La 500367 ajoute un modem 4G LTE Cat-1 avec micro SIM, la 500373 un modem NB-IoT / LTE Cat-M1 avec mini SIM, utiles quand aucun réseau filaire n'est disponible.
La GTB peut-elle lire directement les compteurs en Modbus ou BACnet ?
Oui, à condition d'activer la licence correspondante : serveur Modbus TCP (variantes -MOD) ou BACnet/IP et BACnet/SC (variantes -BAC). Sans licence, l'appareil pousse ses relevés par fichiers, MQTT, FTP ou e-mail.
Peut-on lire des compteurs radio chiffrés ?
Oui, le MUC.easyplus gère les clés des compteurs wM-Bus et déchiffre les trames OMS avant de les transmettre. Il suffit de saisir ou d'importer les clés fournies par le fabricant des compteurs.
À propos de Solvimus
Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
Voir toute la gamme SolvimusDemander un devis pour le MUC.easyplus
Indiquez le nombre et le type de compteurs, la liaison montante souhaitée et le protocole attendu par votre GTB : nous vous répondons sous 24 h ouvrées avec un conseil technique. Tarifs selon les quantités.
