DNIL LR260 - Relais piloté LoRaWAN 2 sorties, alimentation 8-30 V DC
- Relais piloté LoRaWAN 1.0.2 EU868 classe C, commande à faible latence
- 2 relais isolés : 5 A sous 30 V DC, 10 A en alternatif jusqu'à 277 V AC
- Alimentation 8 à 30 V DC protégée, consommation 1 W max.
- Rail DIN 36 mm, -30 à +55 °C, antenne intégrée ou SMA
- Contacts NO (LR260) ou NC (LR265), forçage manuel en façade
| Connectivité radio | LoRaWAN |
|---|---|
| Entrées et sorties | Sortie relais |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Sorties | 2 relais 5 A DC / 10 A AC, 30 V DC ou 277 V AC max. |
| Classe LoRaWAN | Classe C (classe A en mode basse consommation) |
| Connecteur | SMA pour antenne externe (versions E) |
| Antenne | Interne, Externe SMA mâle |
| Type de contact | NO (normalement ouvert), NC (normalement fermé) |
- LoRaWAN
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron 2 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le DNIL LR260 est un relais piloté LoRaWAN pour rail DIN alimenté en 8 à 30 V DC. Il commande à distance deux circuits indépendants, 10 A en alternatif ou 5 A sous 30 V DC, depuis une GTB, une plateforme IoT ou un serveur réseau LoRaWAN. C'est la version basse tension continue du LR210 : même électronique de commande, mêmes relais, mais une entrée adaptée aux armoires équipées d'une alimentation 24 V DC, aux sites sur batterie ou aux installations solaires.
Comme le LR210, il fonctionne en classe C pour commuter quelques secondes après l'envoi de l'ordre. Intégrateurs GTB, exploitants de réseaux techniques et services de maintenance l'utilisent pour piloter un équipement dans une armoire déjà dotée d'une alimentation continue, sans câble de bus ni ligne téléphonique jusqu'au site.
Points forts du LR260
- Alimentation 8 à 30 V DC, consommation 1 W max., fusible interne 0,75 A
- Protection contre l'inversion de polarité et les transitoires jusqu'à 120 V
- 2 relais isolés : 5 A sous 30 V DC, 10 A en alternatif jusqu'à 277 V AC
- LoRaWAN 1.0.2 EU868 classe C, mode basse consommation classe A en développement chez DNIL
- Mesure de la tension d'alimentation interrogeable à distance
- Antenne intégrée ou connecteur SMA (LR260E, LR265-E), contacts NO ou NC
- Forçage manuel en façade, chien de garde de communication de 5 minutes à 52 heures
- Boîtier rail DIN de 36 mm de large, -30 à +55 °C
Applications en bâtiment et sur site technique
- Armoires de GTB et de CVC : commande d'un contacteur, d'une vanne ou d'un registre à partir de l'alimentation 24 V DC déjà présente dans l'armoire.
- Sites isolés et relais techniques : redémarrage à distance d'un routeur, d'une caméra ou d'un automate sur une installation alimentée par batterie et panneau solaire.
- Stations de pompage et locaux d'eau : mise en marche d'une pompe ou d'une alarme sonore sur un poste 12 ou 24 V DC.
- Datacenters et salles techniques : bascule ou réarmement d'un équipement auxiliaire depuis la supervision, avec impulsion de 1 à 120 secondes.
Intégration et compatibilité
Le LR260 se déclare en classe C (ou en classe A pour le mode basse consommation) sur tout serveur réseau LoRaWAN 1.0.2, en activation OTAA. Une passerelle LoRaWAN privée ou un réseau opéré assure la liaison radio jusqu'au bâtiment.
Le protocole binaire est commun au LR210 et entièrement décrit dans le manuel : écriture de l'état des voies sur le port 1, accusé d'état par uplink, données périodiques sur le port 2 (état des relais et température interne). En mode basse consommation, les messages périodiques passent sur le port 3 et incluent la tension d'alimentation.
- GTB : le serveur réseau ou la passerelle publie les données en MQTT ou les expose en Modbus TCP ou BACnet/IP selon ses fonctions
- Décodeur à écrire d'après les tables du manuel DNIL, sans dépendance à un cloud propriétaire
- Downlinks de configuration : état initial, mode des boutons, chien de garde, temps de réponse, intervalle périodique
- Coupure de sécurité des deux voies au-delà de 65 °C de carte, reprise sous 55 °C
Voir aussi les alimentations rail DIN pour alimenter le LR260 et l'ensemble des relais pilotés du catalogue.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LR260 | Antenne intégrée, contacts NO | Armoire plastique, commande de mise en marche |
| LR260E | Connecteur SMA pour antenne externe, contacts NO | Armoire métallique, site isolé mal couvert |
| LR265 | Antenne intégrée, contacts NC | Charge à maintenir alimentée par défaut |
| LR265-E | Connecteur SMA pour antenne externe, contacts NC | Contacts NC en armoire métallique ou zone mal couverte |
Caractéristiques techniques
| Alimentation | 8 à 30 V DC, bornes + et - doublées |
| Consommation | 1 W max. |
| Protections | Fusible interne 0,75 A, inversion de polarité, transitoires jusqu'à 120 V |
| Mode basse consommation (en développement) | Classe A, environ 120 µA relais au repos, uplink toutes les 5 minutes |
| Sorties | 2 relais indépendants, isolés entre eux et de l'alimentation, bornes C et NO (NC sur LR215 / LR265) |
| Pouvoir de coupure | 10 A en courant alternatif, 5 A en courant continu |
| Tension de commutation max. | 277 V AC, 30 V DC |
| Courant permanent | 10 A par voie |
| Endurance des contacts | 100 000 manœuvres à 5 A 30 V DC, 25 000 manœuvres à 10 A 250 V AC |
| Résistance de contact | 100 mΩ max., contacts en alliage d'argent sans cadmium |
| Tension d'isolement | 4 000 V AC |
| Réseau | LoRaWAN 1.0.2, bande EU868 (868 MHz), classe C par défaut |
| Puissance d'émission | 14 dBm |
| Antenne | Intégrée ou externe sur connecteur SMA selon la référence |
| Activation | OTAA, ABP sur demande |
| Sécurité | Coprocesseur cryptographique pour le stockage des clés, firmware chiffré |
| Interface locale | 3 boutons (voie 1, voie 2, activation LoRaWAN), 4 LED (alimentation, réseau, état de chaque voie) |
| Montage | Rail DIN 35 mm, largeur 36 mm |
| Dimensions (H x L) | 90 x 36 mm |
| Raccordement | Borniers à vis 0,05 à 4,0 mm² (30 à 12 AWG) |
| Température de fonctionnement | -30 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 85 % HR max. sans condensation |
| Altitude | 0 à 2 000 m |
| Usage | Intérieur, degré de pollution 2 |
| Conformité | CE : CEM 2014/30/UE, basse tension 2014/35/UE (IEC 62368-1), RED 2014/53/UE (EN 300 220, EN 301 489), RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Entrées et sorties
- Sortie relais
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Sorties
- 2 relais 5 A DC / 10 A AC, 30 V DC ou 277 V AC max.
- Classe LoRaWAN
- Classe C (classe A en mode basse consommation)
- Connecteur
- SMA pour antenne externe (versions E)
- Antenne
- Interne, Externe SMA mâle
- Type de contact
- NO (normalement ouvert), NC (normalement fermé)
Contenu et accessoires compatibles
Le LR260 est livré avec ses identifiants d'activation LoRaWAN. Prévoyez une alimentation 12 ou 24 V DC si l'armoire n'en dispose pas, une antenne 868 MHz SMA pour les versions E et une passerelle LoRaWAN si le site n'est pas couvert.
Documentation
Questions fréquentes
Le LR260 peut-il commuter du 230 V AC ?
Oui. Seule son alimentation est en basse tension continue : ses relais sont les mêmes que ceux du LR210, donnés pour 10 A en alternatif jusqu'à 277 V AC et 5 A sous 30 V DC, avec 4 000 V AC d'isolement. Les deux voies sont isolées entre elles et de l'alimentation.
Quelle alimentation prévoir pour le LR260 ?
Toute source continue de 8 à 30 V : alimentation rail DIN 12 ou 24 V DC, batterie, installation solaire. L'appareil consomme 1 W au maximum, intègre un fusible de 0,75 A, une protection contre l'inversion de polarité et supporte des transitoires jusqu'à 120 V.
Le LR260 peut-il fonctionner sur batterie ?
Il fonctionne par défaut en classe C, récepteur toujours actif. DNIL développe un mode basse consommation en classe A, autour de 120 µA relais au repos, avec une latence de commande de 5 minutes. Ce mode est présenté par le constructeur comme en cours de développement : contactez-nous pour valider votre cas.
Quelle différence entre LR260 et LR265 ?
Le LR260 possède des contacts normalement ouverts, fermés sur commande. Le LR265 est la même version continue avec des contacts normalement fermés, qui laissent la charge alimentée tant qu'aucun ordre d'ouverture n'est reçu.
À propos de DNIL
DNIL Electronics est une société suédoise spécialisée dans la conception de cartes électroniques et de logiciels embarqués, qui développe sa propre gamme d'équipements LoRaWAN pour l'IoT industriel et le bâtiment. Ses contrôleurs de relais, convertisseurs de capteurs et interfaces de comptage permettent de piloter des charges et de relever des mesures à distance, sans câblage de communication.
Voir toute la gamme DNILDemander un devis pour le LR260
Précisez la tension disponible sur site, la version d'antenne et le type de contact : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Nos techniciens vous conseillent sur la passerelle et l'intégration dans votre GTB.
Produits similaires
Voir toute la catégorieControlByWEB X-WR-1R12-1I WebRelay - Relais IP 12 A, Modbus TCP, PoE
- Aucune (filaire)
- Ethernet
- Modbus TCP
AKCP 8PRB - Relais piloté 8 ports commandé par les capteurs AKCP
- Aucune (filaire)
- SNMP
- E-mail (SMTP)
ControlByWEB X-21s - Module d'extension 4 relais Form C pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus
ControlByWEB X-18s - Module d'extension 10 relais 15 A pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Très basse tension DC (5 à 60 V)
Autres produits DNIL
Toute la gamme DNIL
DNIL LSi210 - Module E/S LoRaWAN 2 entrées 4-20 mA, 0-10 V ou TOR
- LoRaWAN
- Pile ou batterie intégrée
- Très basse tension DC (5 à 60 V)

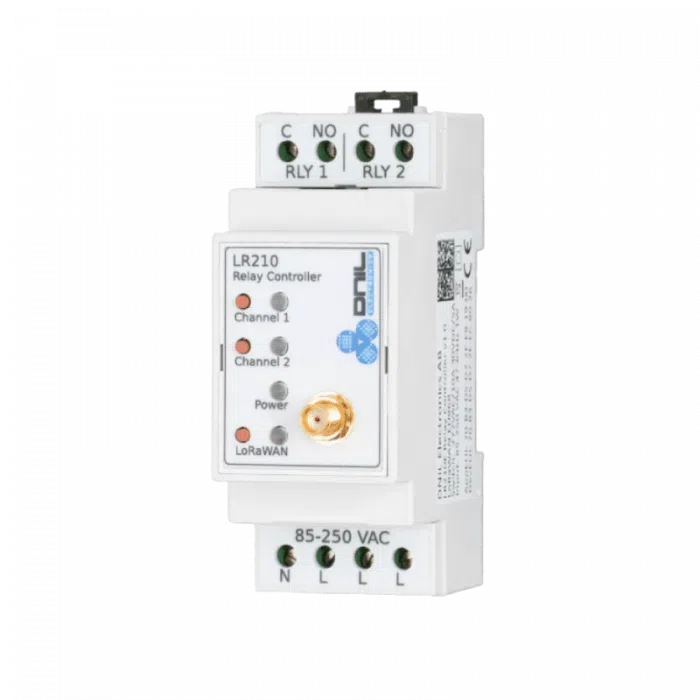

DNIL LR210 - Relais piloté LoRaWAN 2 sorties 10 A, alimentation 85-250 V AC
