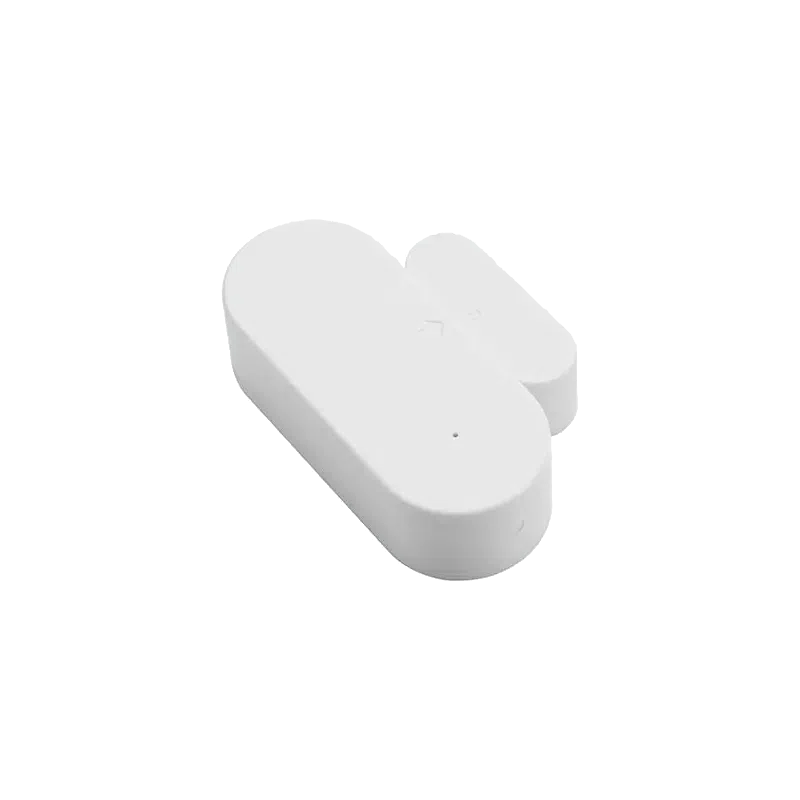

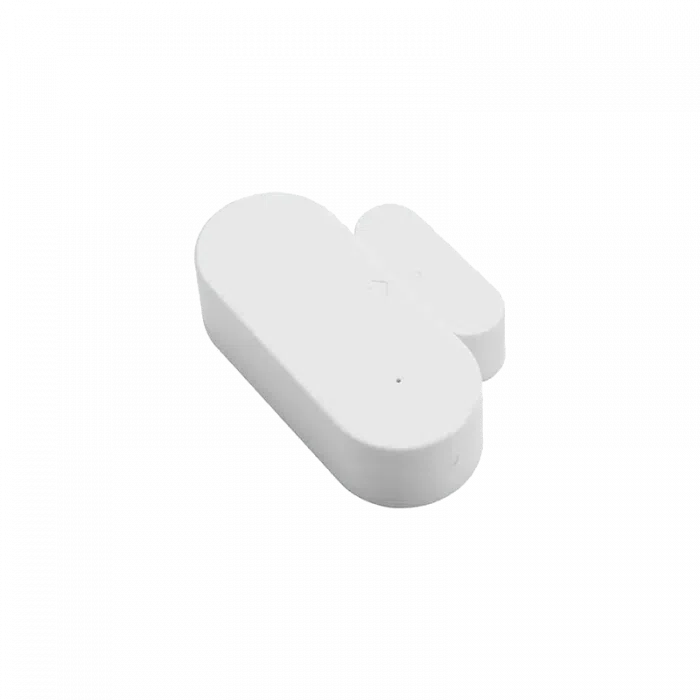

Réf. LDS02Dragino LDS02 - Détecteur d'ouverture de porte LoRaWAN, sur piles AAA
- Contact magnétique d'ouverture et de fermeture, seuil d'environ 10 mm
- Compte les ouvertures et mesure la durée de la dernière
- Alarme si la porte reste ouverte au-delà d'un délai réglable
- LoRaWAN 1.0.3 classe A EU868, 2 piles AAA : 16 000 à 70 000 trames
- Boîtier compact 69,2 x 29,2 x 14,8 mm, fixation par vis ou adhésif
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | Chaîne du froid, GTB / intégration BMS, Occupation des espaces, Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Adhésif, Mural |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Contact magnétique (capteur et aimant séparés) |
| Seuil de détection | Écart d'environ 10 mm |
| Piles | 2 x AAA LR03 |
| Dimensions | 69,2 x 29,2 x 14,8 mm |
| Classe LoRaWAN | Classe A, LoRaWAN 1.0.3 |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino LDS02 est un détecteur d'ouverture de porte LoRaWAN : un contact magnétique en deux parties signale chaque ouverture et fermeture d'une porte, d'une fenêtre ou d'une trappe, compte les passages et mesure la durée d'ouverture. Il fonctionne sur 2 piles AAA, sans câblage ni alimentation.
Pour un exploitant, c'est un moyen simple de savoir qu'un local technique a été ouvert, qu'une porte coupe-feu reste bloquée ou qu'une chambre froide est restée ouverte trop longtemps. Les données arrivent sur le serveur LoRaWAN et peuvent alimenter la GTB, la supervision ou un tableau de bord d'occupation.
Points forts du LDS02
- Détection d'ouverture et de fermeture par aimant, seuil d'environ 10 mm
- Envoi à chaque changement d'état et message de vie toutes les 24 h par défaut
- Compteur d'ouvertures et durée de la dernière ouverture en minutes
- Alarme si la porte reste ouverte au-delà d'un délai paramétrable
- Mode EDC : émission seulement après un nombre d'ouvertures défini (firmware 1.8.2 et plus)
- LoRaWAN 1.0.3 classe A, OTAA avec clés préchargées
- 2 piles AAA LR03 pour environ 16 000 à 70 000 trames
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : locaux techniques, armoires électriques, trappes d'accès en toiture.
- Santé et laboratoires : chambres froides, réfrigérateurs de stockage, pharmacies.
- Logistique : portes de quai, réserves, accès aux zones sécurisées.
- Enseignement et bureaux : fenêtres et portes pour couper le chauffage ou la climatisation à l'ouverture.
- Sites distants : armoires et shelters télécoms, postes de relevage.
Intégration et compatibilité
Le LDS02 s'enregistre en OTAA sur tout serveur réseau LoRaWAN standard : The Things Stack, ChirpStack ou serveur intégré aux passerelles Dragino. Sa trame de 10 octets contient l'état de la porte, la tension des piles, le nombre total d'ouvertures, la durée de la dernière ouverture et le bit d'alarme. Dragino fournit le décodeur pour The Things Stack.
Les événements partent ensuite en MQTT ou HTTP vers ThingsEye, Datacake, Node-RED ou un hyperviseur, ou rejoignent la GTB via un convertisseur LoRaWAN vers Modbus ou BACnet. Intervalle de message de vie, mode confirmé, remise à zéro des compteurs, désactivation des trames par événement et alarme sur délai se règlent par downlink ou commandes AT.
Retrouvez nos autres détecteurs d'ouverture et de fermeture, les passerelles LoRaWAN compatibles et l'ensemble de la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Détection | Ouverture et fermeture par contact magnétique (capteur et aimant) |
| Seuil de basculement | Écart d'environ 10 mm entre capteur et aimant |
| Données transmises | État, tension pile, nombre d'ouvertures, durée de la dernière ouverture, alarme |
| Messages | À chaque changement d'état et message de vie toutes les 24 h par défaut |
| Radio | LoRaWAN 1.0.3 classe A |
| Bande proposée | EU868 (autres bandes constructeur : EU433, US915, AS923, AU915, KR920, IN865, CN470) |
| Activation | OTAA, clés préchargées |
| Alimentation | 2 piles AAA LR03 remplaçables |
| Autonomie | Environ 16 000 à 70 000 trames (constructeur) |
| Température de fonctionnement | -10 à +50 °C, -40 à +60 °C avec piles lithium type Energizer L92 |
| Dimensions | 69,2 x 29,2 x 14,8 mm |
| Configuration | Commandes AT et downlink LoRaWAN |
| Mise à jour | Firmware via le port de programmation |
| Montage | 2 vis par boîtier ou adhésif double face fourni |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Ouverture / contact
- Usage
- GTB / intégration BMS, Occupation des espaces, Chaîne du froid, Sécurité des locaux
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Mural, Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Contact magnétique (capteur et aimant séparés)
- Seuil de détection
- Écart d'environ 10 mm
- Piles
- 2 x AAA LR03
- Dimensions
- 69,2 x 29,2 x 14,8 mm
- Classe LoRaWAN
- Classe A, LoRaWAN 1.0.3
Contenu et accessoires compatibles
Livré avec le boîtier capteur, le boîtier aimant et un adhésif double face prédécoupé.
Accessoires conseillés : passerelle LoRaWAN Dragino LPS8v2 ou LPS8N, convertisseur Dragino MS48-LR pour la remontée Modbus vers la GTB. Pour compter des impulsions ou surveiller un contact sec câblé, voyez le Dragino CPL03.
Documentation
Questions fréquentes
Quel écart maximal entre le capteur et l'aimant ?
Le seuil de basculement ouvert ou fermé est d'environ 10 mm entre le boîtier capteur et le boîtier aimant. Alignez les repères des deux pièces porte fermée et gardez l'écart le plus faible possible.
Peut-on être alerté si une porte reste ouverte trop longtemps ?
Oui. La fonction d'alarme sur délai envoie une trame avec le bit d'alarme dès que la porte reste ouverte au-delà d'une durée choisie, par exemple 30 secondes, réglable par commande AT ou downlink. Utile pour une chambre froide ou une porte coupe-feu.
Combien de temps durent les piles ?
Les 2 piles AAA LR03 assurent environ 16 000 à 70 000 trames selon Dragino. Pour une porte très fréquentée, désactivez l'envoi à chaque ouverture : le LDS02 compte alors les passages et les transmet seulement dans le message périodique, ou par paquets grâce au mode EDC.
Le LDS02 sait-il compter les ouvertures ?
Oui. Chaque trame contient le nombre total d'ouvertures et la durée de la dernière ouverture en minutes. Depuis le firmware 1.8.2, le mode EDC n'émet qu'après un nombre d'ouvertures ou de fermetures défini.
Le LDS02 convient-il à l'extérieur ?
Le boîtier n'a pas d'indice de protection déclaré : réservez-le à l'intérieur ou à un emplacement abrité. Avec des piles AAA lithium, il fonctionne de -40 à +60 °C, contre -10 à +50 °C avec des piles alcalines.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LDS02
Indiquez le nombre de portes ou ouvrants à surveiller et votre réseau LoRaWAN existant : nous vous répondons sous 24 h ouvrées avec un conseil technique sur la pose et les alarmes à configurer. Les tarifs sont établis selon les quantités et peuvent inclure passerelle et mise en service.
