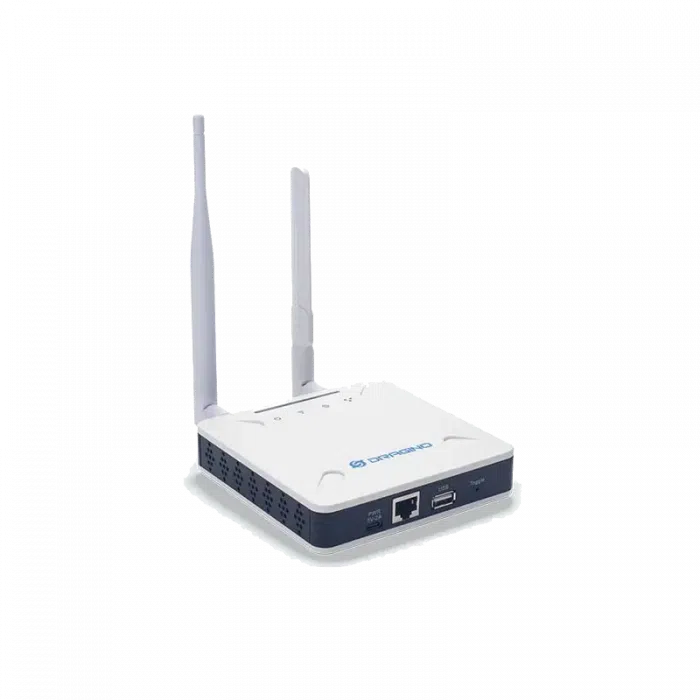

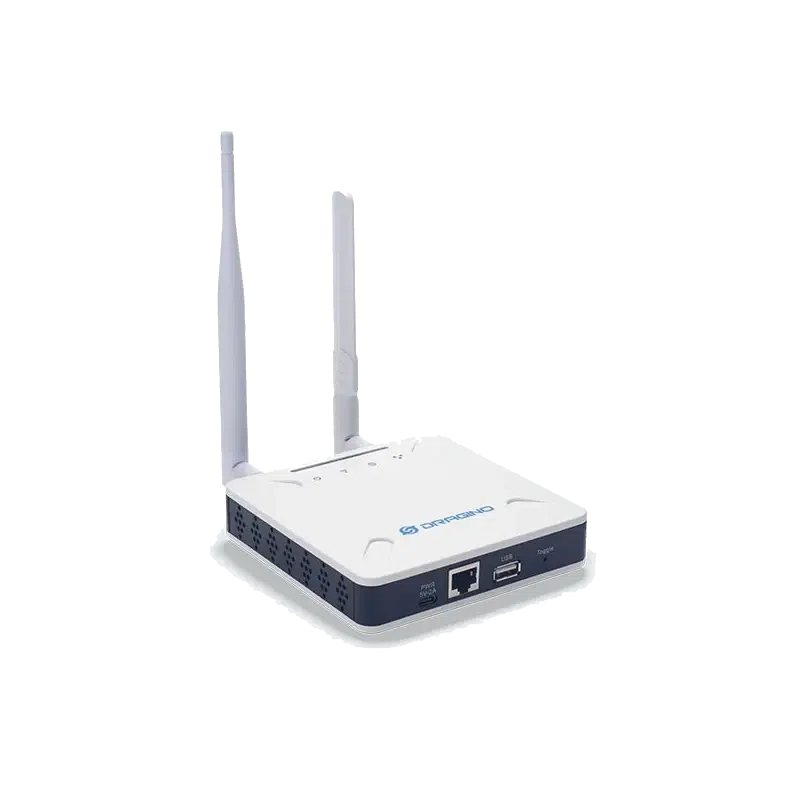

Dragino LPS8N - Passerelle LoRaWAN intérieure 8 canaux, option 4G
- Passerelle LoRaWAN 8 canaux, concentrateur Semtech SX1302 et 10 chemins de démodulation
- Sensibilité jusqu'à -140 dBm pour couvrir un bâtiment tertiaire depuis un point central
- Liaison montante Ethernet 10/100 et Wi-Fi 802.11 b/g/n, option 4G LTE (Quectel EC25)
- Packet Forwarder Semtech et LoRaWAN Basic Station : TTN, ChirpStack, AWS, ThingPark
- Alimentation 5 V, 2 A par USB Type-C, format 12 x 12 x 3 cm, 187 g
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | LoRaWAN Packet Forwarder / Basic Station, MQTT |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Qualité de l'air intérieur, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V), USB |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) ; Wi-Fi 2,4 GHz |
| Autonomie | Sans objet (alimenté) |
| Concentrateur LoRa | Semtech SX1302 et 2 x SX1250, 10 chemins de démodulation |
| Connecteur | RJ45, USB Type-C (alimentation), USB hôte, antenne LoRa externe |
| Liaison montante | Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (EC25) |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- USB
- MQTT
- LoRaWAN Packet Forwarder / Basic Station
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle LoRaWAN intérieure Dragino LPS8N collecte les trames des capteurs radio d'un bâtiment et les transmet au serveur réseau par Ethernet, Wi-Fi ou, en option, par le réseau 4G. Construite autour du concentrateur Semtech SX1302, elle écoute 8 canaux en parallèle avec une sensibilité annoncée jusqu'à -140 dBm.
Elle s'adresse aux intégrateurs GTB, aux services techniques et aux exploitants qui veulent déployer rapidement un réseau privé de capteurs de température, de qualité d'air, de comptage ou d'ouverture sans tirer de bus. Son format compact (12 x 12 x 3 cm) et son alimentation USB Type-C 5 V la rendent facile à poser dans un faux plafond, un local technique ou une baie.
Points forts du LPS8N
- Concentrateur Semtech SX1302 avec 2 émetteurs-récepteurs SX1250 et 10 chemins de démodulation programmables
- Sensibilité jusqu'à -140 dBm et réjection de 70 dB d'un brouilleur à 1 MHz
- 1 port Ethernet RJ45 10/100 Mbit/s et Wi-Fi 802.11 b/g/n 2,4 GHz
- Option 4G LTE par module Quectel EC25 (carte micro SIM), jusqu'à 150 Mbit/s en réception et 50 Mbit/s en émission
- Système OpenWrt open source, administration par interface web ou SSH
- Accès distant par reverse SSH ou remote.it pour la maintenance
- Plans de fréquences LoRaWAN préconfigurés et personnalisables
- Alimentation 5 V, 2 A par USB Type-C, 187 g
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : remontée des capteurs de température, d'humidité et de CO2 de plusieurs étages vers la GTB.
- Enseignement : suivi de la qualité de l'air des salles de classe avec un réseau privé, indépendant du réseau pédagogique.
- Santé et EHPAD : surveillance de la température des locaux sensibles et des chambres froides.
- Logistique et commerce : comptage d'énergie et détection d'ouverture sur une plateforme ou un magasin.
- Collectivités : instrumentation d'un groupe scolaire ou d'un équipement sportif avec liaison 4G quand le réseau local n'est pas accessible.
Intégration et compatibilité
La LPS8N fonctionne comme une passerelle LoRaWAN standard : elle relaie les trames vers un serveur réseau via le Packet Forwarder Semtech (UDP) ou LoRaWAN Basic Station, compatible The Things Network, ChirpStack, AWS IoT Core for LoRaWAN, ThingPark et Senet. Un firmware ChirpStack Gateway Bridge et le ChirpStack MQTT Forwarder sont également proposés par Dragino.
Pour les petits projets, elle peut aussi décoder elle-même les trames de capteurs configurés en ABP et les publier vers un broker MQTT, sans serveur LoRaWAN. Côté GTB, les mesures arrivent ensuite par la plateforme IoT ou un middleware en MQTT, Modbus TCP ou BACnet/IP. Pour exposer directement les capteurs en Modbus, voir la Dragino MS48-LR et nos passerelles Modbus.
Retrouvez toutes nos passerelles LoRaWAN et la gamme complète Dragino, dont les capteurs de température et d'humidité compatibles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LPS8N | Ethernet et Wi-Fi, bande 868 MHz (EU868, IN865) | Bâtiment disposant d'un accès au réseau local ou à Internet |
| LPS8N-EC25 | Ajout du module 4G Quectel EC25-E et d'une antenne 4G adhésive | Site sans réseau local accessible, liaison de secours ou chantier |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Passerelle LoRaWAN intérieure 8 canaux |
| Concentrateur LoRa | Semtech SX1302 + 2 x SX1250 |
| Démodulation | 10 chemins programmables en parallèle, 8 démodulateurs SF5 à SF12, 1 démodulateur (G)FSK |
| Sensibilité LoRa | Jusqu'à -140 dBm |
| Bandes LoRaWAN | Version 868 : EU868 et IN865, plan de fréquences personnalisable |
| Processeur et mémoire | Atheros AR9331 400 MHz, 64 Mo de RAM, 16 Mo de flash |
| Système | OpenWrt open source |
| Ethernet | 1 port RJ45 10/100 Mbit/s |
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 à 2,462 GHz |
| Cellulaire (option EC25) | Quectel EC25, LTE jusqu'à 150 Mbit/s descendant et 50 Mbit/s montant, emplacement micro SIM, antenne 4G adhésive externe |
| Autres interfaces | 1 port USB 2.0 hôte, 1 connecteur mini PCIe |
| Alimentation | 5 V DC, 2 A par USB Type-C |
| Administration | Interface web, SSH, reverse SSH, remote.it |
| Dimensions | 120 x 120 x 30 mm |
| Poids | 187 g |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- MQTT, LoRaWAN Packet Forwarder / Basic Station
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), USB
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Wi-Fi intégré
- Bande de fréquences
- 868 MHz (EU868) ; Wi-Fi 2,4 GHz
- Autonomie
- Sans objet (alimenté)
- Concentrateur LoRa
- Semtech SX1302 et 2 x SX1250, 10 chemins de démodulation
- Connecteur
- RJ45, USB Type-C (alimentation), USB hôte, antenne LoRa externe
- Liaison montante
- Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (EC25)
Contenu et accessoires compatibles
Livrée avec la passerelle LPS8N, une antenne LoRa et un câble USB Type-C. Prévoir un bloc secteur USB 5 V, 2 A et, pour la version EC25, une carte SIM data.
Dragino décline aussi une version LPS8NP alimentée en PoE 802.3af, disponible sur demande. Pour améliorer la couverture, une antenne déportée peut être ajoutée : voir nos antennes.
Documentation
Questions fréquentes
Combien de capteurs la LPS8N peut-elle gérer ?
Le concentrateur SX1302 écoute 8 canaux en parallèle et dispose de 10 chemins de démodulation : il traite simultanément les trames de nombreux capteurs. En pratique, le nombre de capteurs dépend de leur fréquence d'émission et du facteur d'étalement ; pour un bâtiment tertiaire de taille courante, une passerelle suffit souvent, à valider par un test de couverture.
Faut-il un serveur LoRaWAN pour l'utiliser ?
Oui dans la plupart des cas : la LPS8N relaie les trames vers un serveur réseau comme The Things Network ou ChirpStack. Elle peut toutefois décoder des capteurs configurés en ABP et publier leurs données en MQTT sans serveur LoRaWAN. Pour un serveur embarqué complet, la LPS8v2 est plus adaptée.
Quelle différence entre la LPS8N et la LPS8v2 ?
Les deux ont le même format et la même alimentation USB-C. La LPS8v2 repose sur un processeur quatre cœurs 1,2 GHz avec 512 Mo de RAM et intègre un serveur ChirpStack v4 et Node-RED. La LPS8N, sous OpenWrt, est une passerelle plus simple destinée à un serveur réseau externe.
La LPS8N peut-elle fonctionner sans réseau local ?
Oui avec la version LPS8N-EC25, qui embarque un modème 4G Quectel EC25. Il suffit d'insérer une carte micro SIM data et de renseigner l'APN dans l'interface web.
Peut-on l'alimenter en PoE ?
La LPS8N standard s'alimente en 5 V par USB Type-C. Dragino propose une variante LPS8NP compatible PoE 802.3af.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
