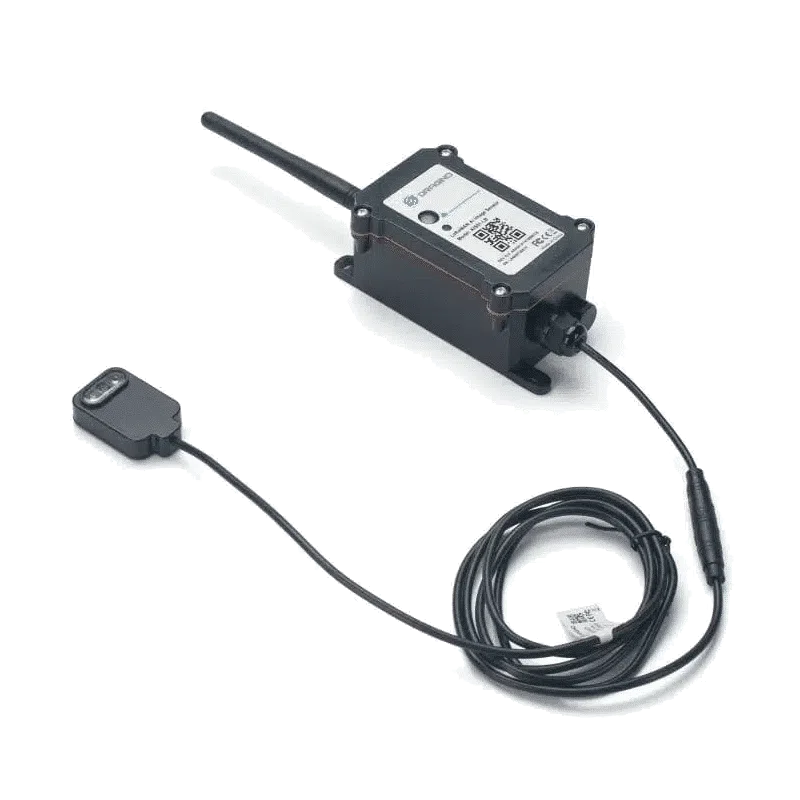

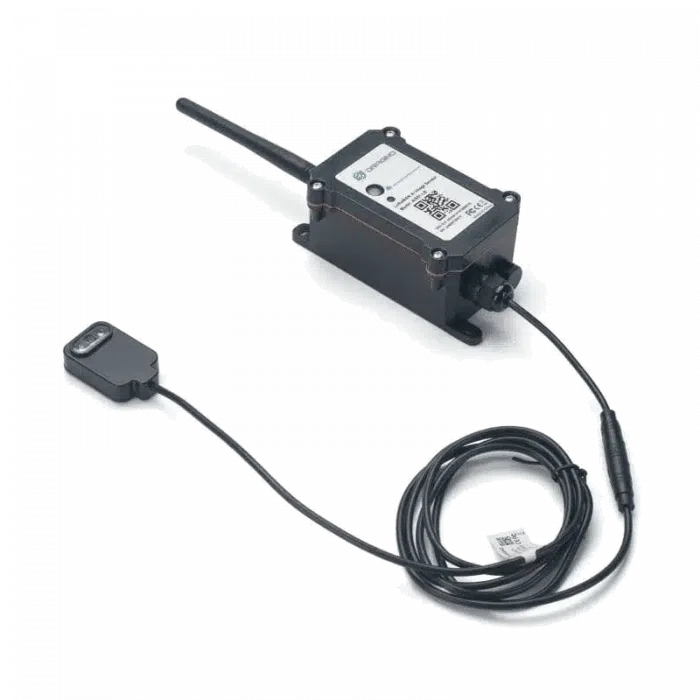

Dragino AIS01 - Capteur IA de lecture de compteur LoRaWAN et LTE-M
- Lecture d'index par IA embarquée : compteurs d'eau, de gaz et d'électricité
- Caméra 640 x 480, angle 110°, sonde IP67 sur câble de 1,5 m
- Envoi de l'index et de la photo du compteur sur demande
- LoRaWAN EU868 ou LTE-M et NB-IoT selon la référence
- Pile 8 500 ou 19 000 mAh, ou panneau solaire
| Connectivité radio | LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Image / vision |
| Usage | Comptage énergétique, Détection de fuite, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP67 |
| Fonctions réseau | GNSS |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | LoRaWAN ou LTE-M et NB-IoT ; pile 8 500 ou 19 000 mAh, ou solaire |
| Caméra | Monochrome 640 x 480, angle 110°, IP67, câble 1,5 m |
| Compteurs pris en charge | Eau, gaz, électricité (rouleaux ou aiguilles) |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, LTE-M et NB-IoT |
| Alimentation (version) | Solaire et batterie rechargeable, Pile 8500 mAh, Pile 19000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- MQTT
- LwM2M / CoAP
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino AIS01 est un capteur de lecture de compteur par intelligence artificielle, en LoRaWAN ou en LTE-M : une petite caméra placée devant l'afficheur photographie l'index, un processeur IA embarqué reconnaît les chiffres et seule la valeur est transmise. Les compteurs d'eau, de gaz et d'électricité existants deviennent communicants sans remplacement ni câblage.
Il s'adresse aux gestionnaires de patrimoine, aux exploitants et aux bureaux d'études qui doivent suivre des consommations sur des compteurs anciens, sans sortie impulsions ni bus de communication. Les relevés manuels disparaissent et les dérives de consommation apparaissent dès les premiers jours.
Points forts de l'AIS01
- Reconnaissance d'image embarquée, pré-entraînée pour compteurs d'eau, de gaz et d'électricité
- Firmwares pour afficheurs à rouleaux chiffrés et pour cadrans à aiguilles
- Caméra monochrome 640 x 480 pixels, angle de vue 110°, sonde IP67 sur câble de 1,5 m
- Envoi de l'index (partie entière et décimale) et, sur demande, de la photo du compteur
- Radio LoRa : +22 dBm en émission, sensibilité jusqu'à -139 dBm
- Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire et batterie rechargeable
- Configuration Bluetooth 5.1 et mise à jour du firmware sans fil (OTA)
Applications en bâtiment et sur site technique
- Habitat social et copropriétés : relevé à distance des compteurs d'eau divisionnaires.
- Tertiaire et enseignement : suivi des sous-compteurs d'électricité et de gaz pour le décret tertiaire.
- Collectivités : compteurs d'eau d'équipements sportifs, de cimetières ou d'espaces verts, souvent difficiles d'accès.
- Industrie et logistique : détection rapide d'une fuite par la lecture rapprochée d'un compteur général.
Intégration et compatibilité
Les versions LoRaWAN (LB, LB2, LS) sont compatibles LoRaWAN 1.0.3 classe A et fonctionnent avec toute passerelle standard, sur la bande EU868 pour la France. Elles s'enregistrent sur The Things Stack, ChirpStack ou un autre serveur réseau. La trame périodique contient le niveau de pile, l'horodatage et l'index lu ; la photo part sur un port dédié, uniquement à la demande. Dragino documente la visualisation dans ThingsEye et Node-RED. La GTB reprend l'index en MQTT, par API HTTP ou via une passerelle LoRaWAN vers Modbus ou BACnet.
Les versions CB, CB2 et CS transmettent sans passerelle, en LTE-M ou NB-IoT, avec les protocoles MQTT, MQTTs, TCP, UDP ou CoAP, et intègrent un récepteur GNSS. Ces versions sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT. L'adaptateur UART Dragino AUC permet de configurer la caméra en atelier.
Voir aussi nos compteurs d'eau, nos compteurs électriques et la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| AIS01-LB | LoRaWAN, pile Li-SOCl2 8 500 mAh | Site couvert par une passerelle LoRaWAN |
| AIS01-LB2 | LoRaWAN, pile Li-SOCl2 19 000 mAh | Intervalle court ou accès difficile |
| AIS01-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur bien exposé, sans remplacement de pile |
| AIS01-CB, CB2, CS | LTE-M et NB-IoT (module BG95), pile ou solaire | Site sans passerelle, couverture LTE-M |
| Carte SIM | Non fournie, emplacement nano-SIM | Prévoir la Nano-SIM de votre opérateur IoT pour les versions cellulaires |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Lecture d'index de compteur par reconnaissance d'image embarquée |
| Compteurs pris en charge | Eau, gaz, électricité ; rouleaux chiffrés ou cadrans à aiguilles selon le firmware |
| Caméra | Monochrome, 640 x 480 pixels, angle 110° |
| Sonde caméra | 46,2 x 29 x 13,8 mm, IP67, câble 1,5 m, alimentation 5 V DC |
| Prise de vue | 41,22 mA pendant 3 171 ms ; 6 µA au repos |
| Image transmise | Environ 3 Ko, en plusieurs messages, sur demande |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | LTE-M et NB-IoT, emplacement nano-SIM, GNSS |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; panneau solaire et batterie rechargeable (LS, CS) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
| Température de fonctionnement | -40 à +85 °C |
| Colis (LB) | 145 x 100 x 50 mm, 285 g |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Image / vision
- Usage
- Comptage énergétique, Détection de fuite, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP67
- Fonctions réseau
- GNSS
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- LoRaWAN ou LTE-M et NB-IoT ; pile 8 500 ou 19 000 mAh, ou solaire
- Caméra
- Monochrome 640 x 480, angle 110°, IP67, câble 1,5 m
- Compteurs pris en charge
- Eau, gaz, électricité (rouleaux ou aiguilles)
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, LTE-M et NB-IoT
- Alimentation (version)
- Solaire et batterie rechargeable, Pile 8500 mAh, Pile 19000 mAh
Contenu et accessoires compatibles
L'AIS01 est livré avec sa caméra ; les versions cellulaires comprennent une antenne externe. En option : l'adaptateur de configuration Dragino AUC et la caméra de rechange AI01. Prévoyez une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Quels compteurs l'AIS01 sait-il lire ?
Dragino livre l'AIS01 pré-entraîné pour les compteurs d'eau, de gaz et d'électricité. Deux firmwares existent selon l'afficheur : l'un pour les rouleaux chiffrés, l'autre pour les cadrans à aiguilles. La valeur transmise comprend une partie entière et une partie décimale.
Faut-il modifier le compteur existant ?
Non. La caméra se fixe face à l'afficheur sur un support adapté, sans ouvrir ni remplacer le compteur et sans sortie impulsions. Un étalonnage indique ensuite à l'AIS01 la zone de l'image à lire, par coordonnées envoyées en downlink.
Peut-on recevoir la photo du compteur ?
Oui, sur demande. Une commande descendante déclenche l'envoi de l'image, d'environ 3 Ko, découpée en plusieurs messages au débit LoRaWAN le plus élevé. ThingsEye ou Node-RED reconstituent la photo, utile pour vérifier une lecture ou régler la caméra.
Comment éviter les erreurs de lecture ?
Dragino recommande de masquer la caméra des sources de lumière directe, soleil ou éclairage, avec un cache, pour éviter les reflets sur la vitre du compteur. Un étalonnage soigné au moment de la pose améliore aussi la fiabilité.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour l'AIS01
Indiquez le type de compteur, une photo de son afficheur et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil sur la version adaptée. Les tarifs sont établis selon les quantités.
