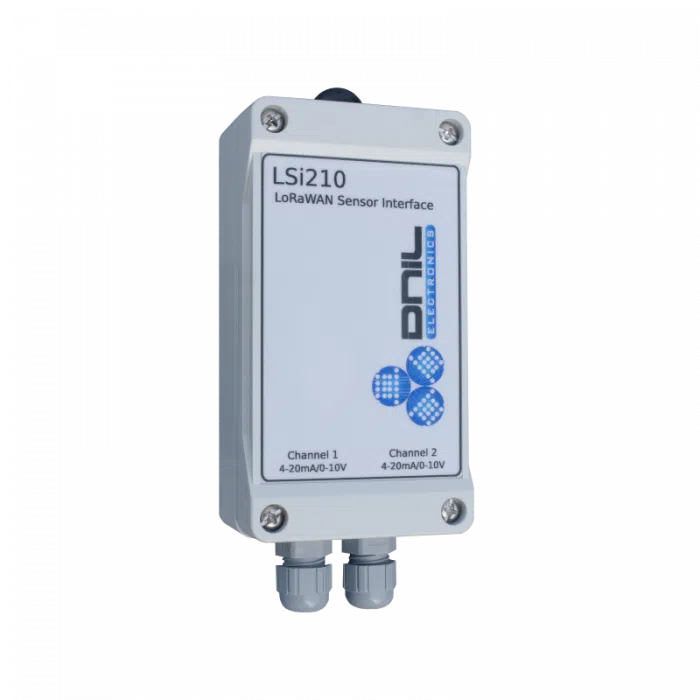

Réf. LSi210DNIL LSi210 - Module E/S LoRaWAN 2 entrées 4-20 mA, 0-10 V ou TOR
- Module LoRaWAN 1.0.2 EU868 classe A, 2 voies 4-20 mA, 0-10 V ou TOR
- Alimentation capteurs intégrée 24 V (100 mA) ou 12 V (200 mA)
- 2 piles CR123A pour plus de 5 ans ou source externe 6 à 24 V DC
- Conversion 12 bits, intervalle de mesure de 1 minute à 7 jours
- Boîtier polycarbonate anti-UV IP68, -30 à +55 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée TOR / contact sec |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP68 |
| Type de montage | Mural |
| Plage de mesure | Courant : 0 à 25 mA, Tension : 0 à 12 V |
| Autonomie | 5 à 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Alimentation capteurs | 24 V 100 mA ou 12 V 200 mA |
| Classe LoRaWAN | Classe A |
| Connecteur | Bornier à vis, presse-étoupes PG7 |
- LoRaWAN
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron 2 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le DNIL LSi210 est un module d'entrées LoRaWAN qui transforme deux capteurs industriels à sortie 4-20 mA ou 0-10 V en capteurs sans fil. Chaque voie se configure en entrée analogique ou en entrée tout-ou-rien (TOR) pour un contact sec, et le module alimente lui-même les capteurs sous 12 ou 24 V. Il remonte vers la GTB ou la supervision des mesures de pression, de niveau, de débit ou de température prises là où il n'y a ni câble de bus ni prise secteur.
Alimenté par deux piles CR123A pour plus de 5 ans selon l'intervalle de mesure, ou par une source continue 6 à 24 V, le LSi210 se loge dans un boîtier IP68 en polycarbonate résistant aux UV. Bureaux d'études, intégrateurs et exploitants l'utilisent pour réutiliser des transmetteurs standard du marché sans tirer de câble vers un automate.
Points forts du LSi210
- 2 voies indépendantes, chacune en 4-20 mA, 0-10 V ou entrée TOR à seuil programmable
- Alimentation capteurs intégrée 24 V (100 mA) ou 12 V (200 mA), activée seulement pendant la mesure
- Conversion 12 bits, plage analogique 0 à 25 mA et 0 à 12 V, résistance de charge 120 Ω
- 2 piles CR123A pour plus de 5 ans, ou alimentation externe 6 à 24 V DC avec piles en secours
- Intervalle de mesure de 1 minute à 7 jours (15 minutes par défaut), regroupement de 1 à 12 mesures par trame
- LoRaWAN 1.0.2 EU868 classe A, 14 dBm, antenne intégrée haute performance
- Boîtier IP68 polycarbonate anti-UV de 120 x 65 x 40 mm, -30 à +55 °C
- Bouton et aimant pour déclencher une mesure, mode installation de 4 minutes avec capteurs alimentés
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : pression d'un réseau de chauffage ou d'eau glacée via un transmetteur 4-20 mA, remontée en GTB sans câble jusqu'à l'automate.
- Cuves et bâches : niveau de fioul, d'eau de pluie ou de sprinkler par sonde piézométrique 4-20 mA, avec alerte sur seuil côté supervision.
- Collectivités et réseaux d'eau : suivi de pression ou de niveau sur des regards et postes isolés, alimentés uniquement sur piles.
- Industrie et logistique : report d'un état TOR (porte de quai, défaut d'un équipement) et d'une mesure analogique sur un même module.
Intégration et compatibilité
Le LSi210 se déclare comme un équipement LoRaWAN classe A en OTAA avec le DevEUI et la clé fournis (ABP en option sur commande spéciale). Il fonctionne avec tout serveur réseau LoRaWAN 1.0.2 standard, via une passerelle LoRaWAN privée ou un réseau opéré. Après l'association, il envoie trois messages d'état espacés de 15 secondes, ce qui laisse le temps de pousser la configuration avant les premières mesures.
Le format de trame est documenté dans le manuel : la mesure est transmise en pas de 125 µV, à convertir côté serveur (x 4,1 en 0-10 V, division par 120 Ω en 4-20 mA). Le décodeur s'écrit en quelques lignes ; le serveur réseau ou la passerelle publie ensuite les valeurs en MQTT ou les expose en Modbus TCP ou BACnet/IP selon ses fonctions.
- Paramètres réglables par downlink : intervalle de mesure, taille des groupes, délai de stabilisation (0 à 20 s), seuils TOR, mode 12 V, aimant, ADR
- Choix 0-10 V ou 4-20 mA par cavalier sur chaque voie, bornier à vis 4 points
- Compatible avec tout transmetteur 4-20 mA ou 0-10 V alimenté en 12 ou 24 V et avec les contacts secs
Découvrez les autres modules E/S et interfaces LoRaWAN et la gamme DNIL.
Caractéristiques techniques
| Entrées | 2 voies, 4-20 mA ou 0-10 V au choix par cavalier, ou entrée TOR par seuil |
| Plage analogique | 0 à 25 mA (30 mA max.), 0 à 12 V (24 V max.) |
| Résolution | Convertisseur 12 bits, résistance de charge 120 Ω |
| Alimentation capteurs | 24 V 100 mA max. ou 12 V 200 mA max., partagée entre les deux voies |
| Raccordement | Bornier à vis 4 points par voie, 2 presse-étoupes PG7 (câble 2,5 à 6,5 mm) |
| Alimentation | 2 piles lithium CR123A 3,0 V ou source externe 6 à 24 V DC (6 à 12 V en mode capteurs 12 V) |
| Protections | Inversion de polarité et surtension sur l'entrée externe |
| Autonomie | Plus de 5 ans selon l'intervalle de mesure |
| Réseau | LoRaWAN 1.0.2 classe A, bande EU868 (868 MHz) |
| Puissance d'émission | 14 dBm, antenne intégrée |
| Activation | OTAA, ABP sur commande spéciale |
| Sécurité | Coprocesseur cryptographique pour le stockage des clés, firmware chiffré |
| Intervalle de mesure | 1 à 10 080 minutes, 15 minutes par défaut |
| Dimensions | 120 x 65 x 40 mm |
| Boîtier | Polycarbonate résistant aux UV, IP68 |
| Fixation | Vis dans les trous prévus sous le couvercle (vis non fournies) |
| Température de fonctionnement | -30 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 0 à 100 % |
| Altitude | 0 à 2 000 m |
| Conformité | CE : CEM 2014/30/UE, basse tension 2014/35/UE (IEC 62368-1), RED 2014/53/UE (EN 300 220, EN 301 489), RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 4-20 mA, Entrée analogique 0-10 V
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Très basse tension DC (5 à 60 V)
- Indice de protection
- IP68
- Type de montage
- Mural
- Plage de mesure
- Courant : 0 à 25 mA, Tension : 0 à 12 V
- Autonomie
- 5 à 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Alimentation capteurs
- 24 V 100 mA ou 12 V 200 mA
- Classe LoRaWAN
- Classe A
- Connecteur
- Bornier à vis, presse-étoupes PG7
Contenu et accessoires compatibles
Le LSi210 est livré avec deux presse-étoupes PG7 montés et un bouchon pour obturer l'entrée inutilisée. Prévoyez deux piles lithium CR123A, les vis de fixation et, si le site n'est pas couvert, une passerelle LoRaWAN.
Documentation
Questions fréquentes
Quelle autonomie sur piles pour le LSi210 ?
DNIL annonce plus de 5 ans sur deux piles lithium CR123A, selon l'intervalle de mesure. L'autonomie dépend aussi du temps de stabilisation du capteur (100 ms par défaut) et de sa consommation : un capteur lent à démarrer réduit nettement la durée de vie des piles.
Le LSi210 alimente-t-il les capteurs 4-20 mA ?
Oui. Une alimentation intégrée fournit 24 V (100 mA max.) ou 12 V (200 mA max.), partagée entre les deux voies et activée uniquement pendant la mesure. Le mode 12 V n'est disponible que si l'alimentation externe ne dépasse pas 12 V.
Peut-on raccorder un contact sec ?
Oui. Il suffit de placer le contact entre la sortie d'alimentation et l'entrée tension de la voie, puis de programmer un seuil par downlink : la voie remonte alors un état 0 ou 1 au lieu d'une valeur analogique. Chaque voie se configure indépendamment.
Comment convertir la valeur reçue en mA ou en volts ?
Le LSi210 transmet la mesure en pas de 125 µV. En mode 0-10 V, on multiplie la tension obtenue par 4,1 ; en mode 4-20 mA, on la divise par la résistance de charge de 120 Ω. Le manuel donne des exemples de trames décodées.
Le LSi210 peut-il être installé en extérieur ?
Oui. Son boîtier polycarbonate résiste aux UV, il est IP68 et fonctionne de -30 à +55 °C, de 0 à 100 % d'humidité. Les câbles passent par des presse-étoupes PG7 (diamètre 2,5 à 6,5 mm) ; un bouchon est fourni pour obturer l'entrée inutilisée.
À propos de DNIL
DNIL Electronics est une société suédoise spécialisée dans la conception de cartes électroniques et de logiciels embarqués, qui développe sa propre gamme d'équipements LoRaWAN pour l'IoT industriel et le bâtiment. Ses contrôleurs de relais, convertisseurs de capteurs et interfaces de comptage permettent de piloter des charges et de relever des mesures à distance, sans câblage de communication.
Voir toute la gamme DNILDemander un devis pour le LSi210
Décrivez les capteurs à raccorder et l'intervalle de mesure visé : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Nous vous aidons aussi à dimensionner l'autonomie et à intégrer les mesures dans votre GTB.
Produits similaires
Voir toute la catégorieMilesight UC711 - Contrôleur CVC LoRaWAN pour PTAC et pompes à chaleur
- LoRaWAN
- Bluetooth LE
- USB
Dragino SVC01-LS2 - Contrôleur d'électrovannes LoRaWAN solaire 2 voies
- LoRaWAN
- Débit / volume d'eau
- Impulsions
AKCP SP-WT - Module E/S LoRa sans fil Wireless Tunnel pour capteurs
- LoRa propriétaire
- RS-485
- Modbus RTU
Autres produits DNIL
Toute la gamme DNIL

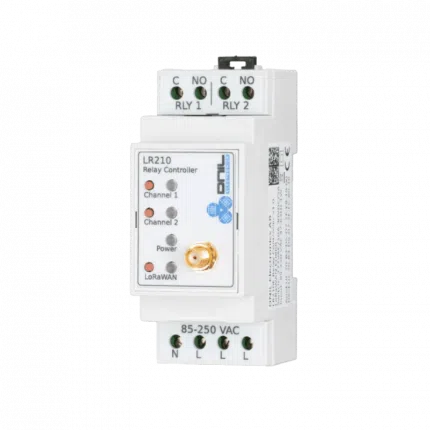

DNIL LR260 - Relais piloté LoRaWAN 2 sorties, alimentation 8-30 V DC
