Eastron ESCT-T - Transformateur de courant ouvrant 1 A ou 5 A, 100 à 600 A

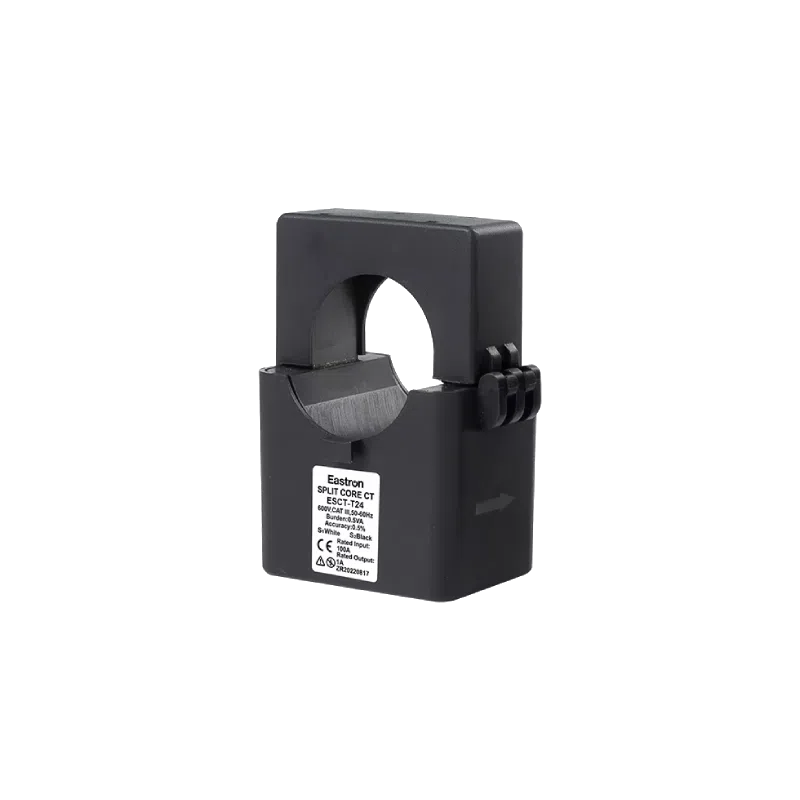

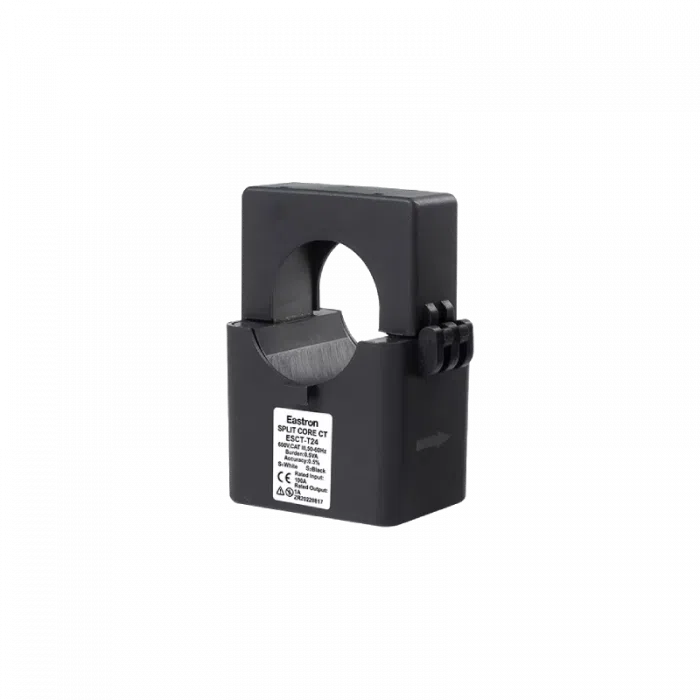

- TC ouvrant split-core, pose autour du câble isolé sans démontage
- Primaire 100 à 600 A, secondaire 1 A ou 5 A AC, 50 à 60 Hz
- Classe 0,5 ou 1 de 20 à 120 % du courant assigné

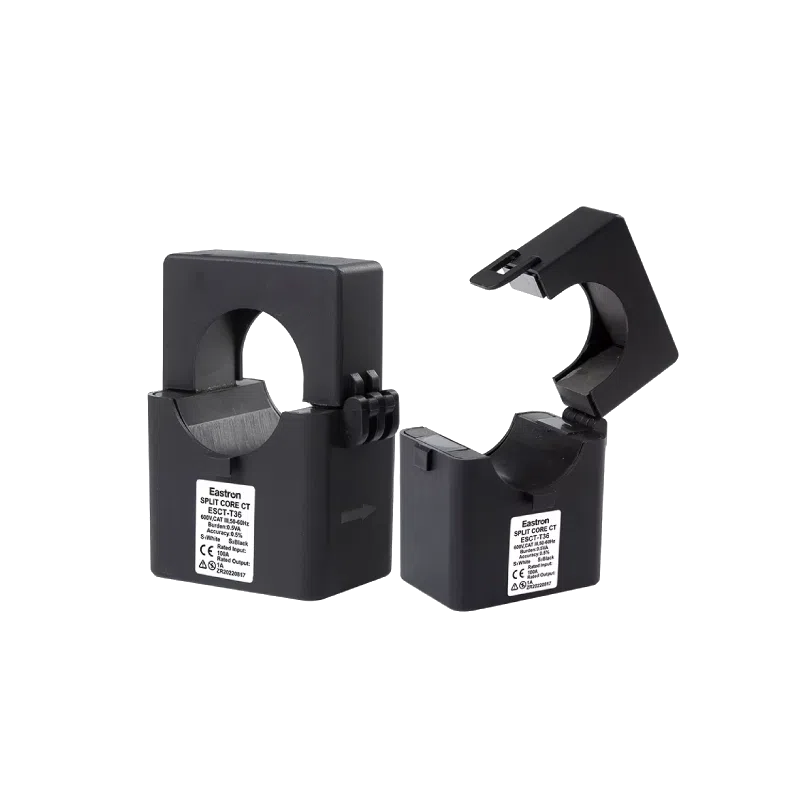

- Ouverture 24,3 x 24,2 mm ou 34,9 x 36,9 mm
- Isolement 600 V AC, boîtier UL 94 V-0, -12 à +75 °C
| Grandeur mesurée | Courant |
|---|---|
| Usage | Comptage énergétique, GTB / intégration BMS |
| Plage de mesure | Courant : 100 à 600 A au primaire, secondaire 1 A ou 5 A selon la référence |
| Précision | Courant : classe 0,5 ou 1 de 20 à 120 % du courant assigné, selon calibre et charge |
| Compatibilité | Eastron SDM630 LoRaWAN, compteurs et centrales de mesure à entrée TC 1 A ou 5 A |
| Calibre de courant | 100 à 300 A (ouverture 24 mm), 100 à 600 A (ouverture 36 mm), secondaire 1 A ou 5 A |
| Fenêtre de passage | 24,3 x 24,2 mm (ESCT-T24), 34,9 x 36,9 mm (ESCT-T36) |
| Ouverture | 36 mm, 24 mm |
| Calibre | 600/5 A, 600/1 A, 500/5 A, 500/1 A, 400/5 A, 400/1 A, 300/5 A, 300/1 A, 250/5 A, 250/1 A, 200/5 A, 200/1 A, 150/5 A, 150/1 A, 100/5 A, 100/1 A |
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le transformateur de courant ouvrant Eastron ESCT-T (split-core) abaisse le courant d'un conducteur de 100 à 600 A vers un secondaire normalisé de 1 A ou 5 A, lisible par un compteur d'énergie ou une centrale de mesure. Le tore s'ouvre et se clipse autour du câble isolé : on instrumente un départ existant sans démonter le conducteur.
La série s'adresse aux intégrateurs GTB, électriciens et exploitants qui ajoutent du sous-comptage dans un TGBT ou un tableau divisionnaire déjà en service. Deux ouvertures (24 et 36 mm) et 26 références couvrent la plupart des départs CVC, éclairage, onduleurs ou bornes de recharge, en association avec le compteur triphasé Eastron SDM630 LoRaWAN.
Points forts de l'ESCT-T
- Tore ouvrant (split-core) à pose sur câble isolé, sans démontage du conducteur
- Courant primaire de 100 à 600 A, secondaire 1 A ou 5 A AC
- Classe 0,5 ou 1 de 20 à 120 % du courant assigné, selon calibre et charge
- Déphasage inférieur à 2 degrés à 50 % du courant assigné
- Tension d'isolement 600 V AC, jusqu'à 5 000 V AC sur conducteur isolé, rigidité diélectrique 2,5 kV pendant 1 min
- Deux formats : fenêtre 24,3 x 24,2 mm (ESCT-T24) ou 34,9 x 36,9 mm (ESCT-T36)
- Boîtier PC classé UL 94 V-0, noyau Permalloy, enrobage époxy
- Conforme IEC 60044-1, EN 60044-1 et VDE 0414-44-1
Applications en bâtiment et sur site technique
- Tertiaire : sous-comptage par usage (CVC, éclairage, prises) sur départs existants, pour le suivi du décret tertiaire
- Datacenter et salles serveurs : mesure des arrivées onduleurs et des groupes de climatisation, base du calcul du PUE
- Industrie et logistique : comptage par ligne, atelier ou groupe froid, sans arrêt de production pour poser les tores
- Bornes de recharge et photovoltaïque : instrumentation des départs dédiés pour la refacturation ou l'autoconsommation
Intégration et compatibilité
L'ESCT-T est un capteur passif : il ne s'alimente pas et ne communique pas. Il se raccorde sur l'entrée courant d'un compteur ou d'une centrale de mesure acceptant un secondaire 1 A ou 5 A, qui assure le calcul de l'énergie et la remontée vers la supervision. Avec le SDM630 LoRaWAN, le rapport de TC se règle en face avant (primaire de 1 à 9 999 A) et les mesures partent par radio vers une passerelle LoRaWAN, puis vers la GTB en Modbus TCP, MQTT ou API selon la passerelle.
En triphasé 4 fils, prévoir un TC par phase, de même rapport et de même classe. Respecter le sens de passage du courant (côté source, côté charge) et l'ordre des phases entre TC et entrées tension du compteur. Retrouvez l'ensemble des capteurs de courant et TC et des compteurs d'énergie électrique compatibles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| ESCT-T24-100/1A à ESCT-T24-300/1A | Ouverture 24 mm, 100, 150, 200, 250 ou 300 A, secondaire 1 A | Départs divisionnaires, liaison TC compteur longue |
| ESCT-T24-100/5A à ESCT-T24-300/5A | Ouverture 24 mm, 100 à 300 A, secondaire 5 A | Compteurs et centrales à entrée 5 A, câblage court |
| ESCT-T36-100/1A à ESCT-T36-600/1A | Ouverture 36 mm, 100, 150, 200, 250, 300, 400, 500 ou 600 A, secondaire 1 A | Arrivées et gros départs, câbles de forte section |
| ESCT-T36-100/5A à ESCT-T36-600/5A | Ouverture 36 mm, 100 à 600 A, secondaire 5 A | TGBT existants équipés d'appareils 5 A |
Charge maximale au secondaire (VA) selon le catalogue Eastron. « Non indiquée » signifie qu'aucune classe n'est garantie pour ce rapport : préférer alors la version 1 A ou un calibre supérieur.
| Référence | Classe 0,5 | Classe 1 |
|---|---|---|
| ESCT-T24-100/1A | non indiquée | 1,5 |
| ESCT-T24-150/1A | non indiquée | 1,5 |
| ESCT-T24-200/1A | 1,5 | 2,5 |
| ESCT-T24-250/1A | 1,5 | 3,75 |
| ESCT-T24-300/1A | 2,5 | 5 |
| ESCT-T24-100/5A | non indiquée | non indiquée |
| ESCT-T24-150/5A | non indiquée | non indiquée |
| ESCT-T24-200/5A | 1 | 1,5 |
| ESCT-T24-250/5A | 1,5 | 2,5 |
| ESCT-T24-300/5A | 2,5 | 3,75 |
| ESCT-T36-100/1A | non indiquée | 1 |
| ESCT-T36-150/1A | 1,5 | 3,75 |
| ESCT-T36-200/1A | 2,5 | 5 |
| ESCT-T36-300/1A | 5 | 7,5 |
| ESCT-T36-400/1A | 5 | 10 |
| ESCT-T36-500/1A | 7,5 | 10 |
| ESCT-T36-600/1A | 10 | 15 |
| ESCT-T36-100/5A | non indiquée | non indiquée |
| ESCT-T36-150/5A | non indiquée | 1 |
| ESCT-T36-200/5A | 1 | 2,5 |
| ESCT-T36-300/5A | 2,5 | 5 |
| ESCT-T36-400/5A | 5 | 6,25 |
| ESCT-T36-500/5A | 5 | 6,25 |
| ESCT-T36-600/5A | 5 | 6,25 |
Caractéristiques techniques
| Type | Transformateur de courant ouvrant (split-core) |
| Courant primaire assigné | 100 à 600 A selon référence |
| Sortie secondaire | 1 A ou 5 A AC |
| Fréquence | 50 à 60 Hz |
| Précision | Classe 0,5 ou 1 de 20 à 120 % du courant assigné |
| Déphasage | Inférieur à 2 degrés à 50 % du courant assigné |
| Tension d'isolement | 600 V AC |
| Tension primaire maximale | 5 000 V AC (conducteur isolé) |
| Rigidité diélectrique | 2,5 kV, 1 mA, 1 min |
| Fenêtre ESCT-T24 | 24,3 x 24,2 mm |
| Encombrement ESCT-T24 | 53 x 70 x 37 mm |
| Fenêtre ESCT-T36 | 34,9 x 36,9 mm |
| Encombrement ESCT-T36 | 64,4 x 84,7 x 40,3 mm |
| Température de fonctionnement | -12 à +75 °C |
| Humidité de fonctionnement | Inférieure à 85 % |
| Boîtier | PC, UL 94 V-0 |
| Bobine, noyau, structure | PBT, Permalloy, enrobage époxy |
| Normes | IEC 60044-1, EN 60044-1, VDE 0414-44-1, GB 1208-2006 |
Critères de sélection
- Grandeur mesurée
- Courant
- Usage
- GTB / intégration BMS, Comptage énergétique
- Plage de mesure
- Courant : 100 à 600 A au primaire, secondaire 1 A ou 5 A selon la référence
- Précision
- Courant : classe 0,5 ou 1 de 20 à 120 % du courant assigné, selon calibre et charge
- Compatibilité
- Eastron SDM630 LoRaWAN, compteurs et centrales de mesure à entrée TC 1 A ou 5 A
- Calibre de courant
- 100 à 300 A (ouverture 24 mm), 100 à 600 A (ouverture 36 mm), secondaire 1 A ou 5 A
- Fenêtre de passage
- 24,3 x 24,2 mm (ESCT-T24), 34,9 x 36,9 mm (ESCT-T36)
- Ouverture
- 36 mm, 24 mm
- Calibre
- 600/5 A, 600/1 A, 500/5 A, 500/1 A, 400/5 A, 400/1 A, 300/5 A, 300/1 A, 250/5 A, 250/1 A, 200/5 A, 200/1 A, 150/5 A, 150/1 A, 100/5 A, 100/1 A
Contenu et accessoires compatibles
Chaque référence correspond à un transformateur de courant. Prévoir un compteur à entrée TC, comme le SDM630 LoRaWAN certifié MID, et une passerelle LoRaWAN pour remonter les mesures sans câblage de bus.
Documentation
Questions fréquentes
Faut-il choisir un secondaire 1 A ou 5 A ?
Le choix dépend de l'entrée du compteur et de la distance de câblage. Le SDM630 LoRaWAN accepte les deux. Le secondaire 1 A tolère mieux une liaison longue entre tore et compteur, car les pertes dans les fils sont plus faibles, et le catalogue Eastron lui attribue une classe sur davantage de calibres bas. Le 5 A reste courant sur les tableaux existants.
Quelle classe de précision attendre ?
La série est donnée en classe 0,5 ou 1 entre 20 et 120 % du courant assigné, selon le calibre et la charge raccordée au secondaire. Le tableau des charges du catalogue indique, pour chaque rapport, la puissance maximale admissible en classe 0,5 et en classe 1. Pour de la refacturation, viser la classe 0,5 et un calibre proche du courant réellement mesuré.
Comment choisir entre ouverture 24 mm et 36 mm ?
L'ouverture se choisit d'abord selon le diamètre extérieur du câble isolé à enserrer : fenêtre utile de 24,3 x 24,2 mm pour l'ESCT-T24, 34,9 x 36,9 mm pour l'ESCT-T36. L'ESCT-T24 couvre les calibres de 100 à 300 A de cette gamme, l'ESCT-T36 monte jusqu'à 600 A.
Peut-on poser le TC sans couper l'alimentation du départ ?
Le tore s'ouvre et se referme autour du conducteur isolé, sans déconnecter le câble, ce qui évite de démonter un départ en service. Comme pour tout TC à sortie courant, le secondaire doit être raccordé au compteur ou court-circuité avant de refermer le tore sur un conducteur en charge : un secondaire ouvert peut générer une tension dangereuse. L'intervention reste réservée à un électricien habilité.
Ces TC conviennent-ils au SDM230 LoRaWAN ?
Non. Le SDM230 LoRaWAN est un compteur monophasé à branchement direct jusqu'à 100 A, sans entrée TC. Les ESCT-T s'associent au SDM630 LoRaWAN, aux autres compteurs Eastron sur TC et à toute centrale de mesure acceptant un secondaire 1 A ou 5 A.
À propos de Eastron
Eastron (Eastron Electronic Co., Ltd.) est un fabricant chinois de compteurs d'énergie électrique et de solutions de mesure, établi en 2012 et basé à Jiaxing, près de Shanghai. Sa série SDM, déclinée en monophasé et triphasé, est largement utilisée pour le sous-comptage électrique dans le bâtiment tertiaire, l'industrie et les installations techniques.
Voir toute la gamme EastronDemander un devis pour l'ESCT-T
Précisez les calibres, le secondaire souhaité et le compteur associé : nous répondons sous 24 h ouvrées avec un conseil technique sur le dimensionnement des TC. Les tarifs sont établis selon les quantités et le projet.
