Dragino SCT - Transformateur de courant ouvrant 100 à 600 A pour CS01
- Tore ouvrant (split core) : pose autour du conducteur sans coupure ni démontage
- Trois calibres : 100 A, 300 A ou 600 A, sortie secondaire 50 mA
- Ouverture de 16, 24 ou 36 mm selon le calibre
- Précision propre ±1 % (100 A) ou ±0,5 % classe 0,2 (300 et 600 A)
- Câble de 100 cm, prévu pour le convertisseur de courant LoRaWAN Dragino CS01
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant |
| Usage | Comptage énergétique, Maintenance prédictive |
| Plage de mesure | Courant AC : 100 A, 300 A ou 600 A nominal selon calibre |
| Précision | Courant : ±1 % (100 A), ±0,5 % classe 0,2 (300 et 600 A) |
| Compatibilité | Dragino CS01 |
| Sortie secondaire | 50 mA |
| Ouverture | 16, 24 ou 36 mm selon calibre |
| Longueur de câble | 100 cm (±3 cm) |
| Calibre | 100 A, 300 A, 600 A |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

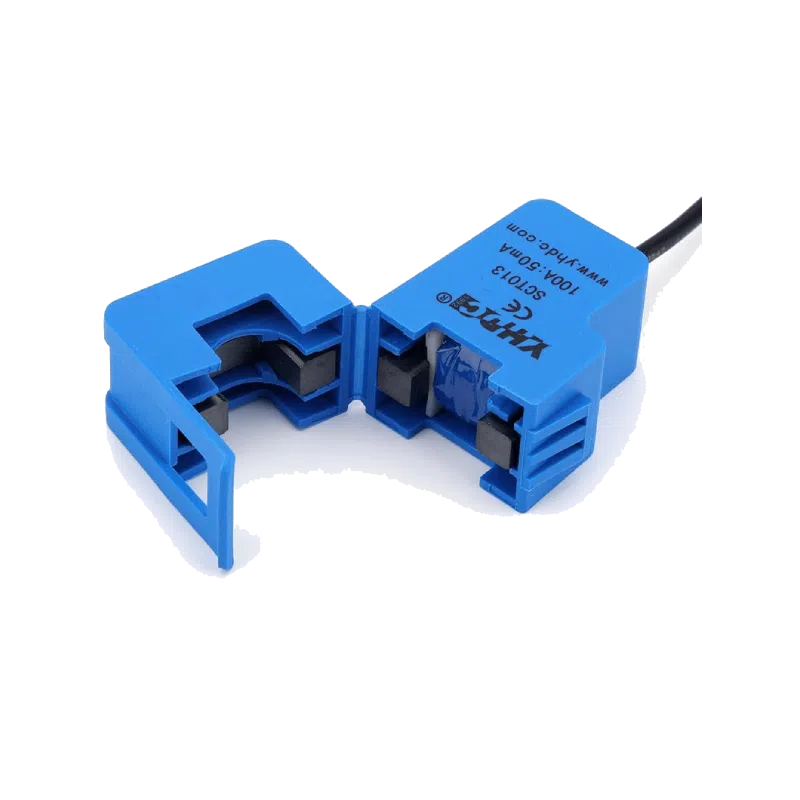

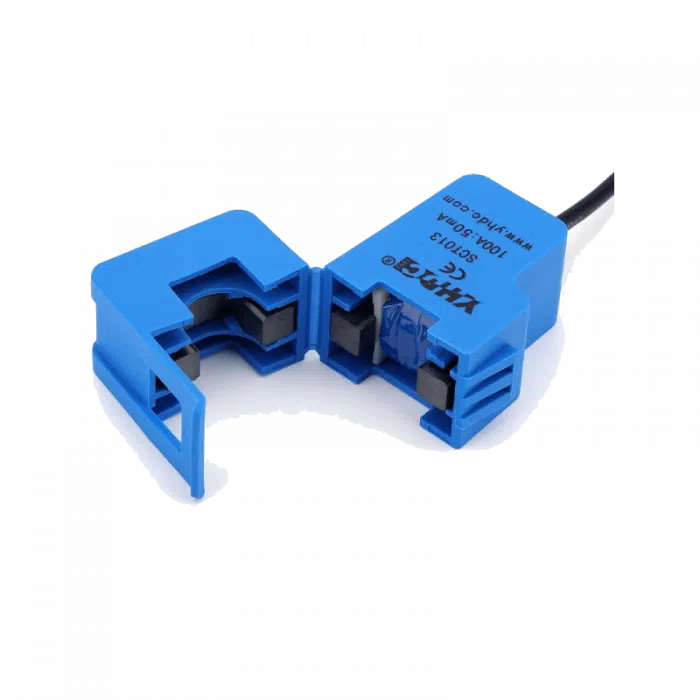

Le transformateur de courant ouvrant Dragino SCT est le capteur à associer au convertisseur LoRaWAN CS01 pour mesurer le courant alternatif d'un départ électrique. Son noyau s'ouvre et se referme autour du conducteur : la pose se fait sans coupure ni modification du câblage.
Trois calibres couvrent la plupart des besoins en bâtiment et sur site industriel : 100 A pour un départ divisionnaire ou une machine, 300 A et 600 A pour une arrivée générale ou un gros équipement. Tous délivrent un signal secondaire de 50 mA lu par le CS01, qui transmet ensuite les valeurs sur le réseau LoRaWAN.
Points forts du SCT
- Noyau ouvrant (split core) : installation sur une installation existante sans interruption
- Calibres 100 A, 300 A et 600 A, sortie secondaire 50 mA
- Ouverture de 16 mm (100 A), 24 mm (300 A) ou 36 mm (600 A)
- Précision propre ±1 % pour le 100 A, ±0,5 % classe 0,2 pour les 300 et 600 A
- Câble de raccordement de 100 cm (±3 cm)
- Interchangeable sur le CS01, qui accepte jusqu'à 4 transformateurs
Applications en bâtiment et sur site technique
- Tertiaire : sous-comptage des départs éclairage et prises d'un tableau électrique, pour répartir les consommations par usage.
- Industrie et logistique : suivi de l'état de marche et des tendances de consommation de machines, compresseurs ou groupes froids.
- Datacenter et locaux techniques : surveillance de la charge des départs alimentant les équipements critiques.
- Collectivités : mesure des consommations de bâtiments dispersés sans intervention lourde sur les tableaux.
Intégration et compatibilité
Les transformateurs SCT se raccordent au Dragino CS01, convertisseur LoRaWAN 4 voies alimenté par pile, qui calcule le courant et le transmet au serveur réseau. La précision globale combine celle du tore et celle du module de mesure du CS01 (±1 %). Chaque phase et le neutre se mesurent séparément : un tore placé autour de plusieurs conducteurs d'un même circuit affiche une valeur nulle. L'intervention dans un tableau électrique doit être réalisée par une personne habilitée. Voir aussi nos capteurs de courant et TC.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SCT013G-D-100 | 100 A / 50 mA, ouverture 16 mm, ±1 % | Départs divisionnaires, machines, circuits d'éclairage |
| SCT024-300 | 300 A / 50 mA, ouverture 24 mm, ±0,5 % classe 0,2 | Tableaux de distribution, gros équipements CVC |
| SCT036-600 | 600 A / 50 mA, ouverture 36 mm, ±0,5 % classe 0,2 | Arrivées générales, câbles de forte section |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Transformateur de courant à noyau ouvrant |
| Rapport | 100 A / 50 mA, 300 A / 50 mA ou 600 A / 50 mA |
| Ouverture | 16 mm, 24 mm ou 36 mm selon calibre |
| Précision propre | ±1 % (100 A), ±0,5 % classe 0,2 (300 et 600 A) |
| Câble | 100 cm (±3 cm) |
| Emballage | 100 x 80 x 30 mm, 80 g (100 A) ; 69 x 50 x 107 mm, 209 g (300 A) ; 74 x 74 x 100 mm, 330 g (600 A) |
| Compatibilité | Convertisseur de courant LoRaWAN Dragino CS01 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Courant
- Usage
- Comptage énergétique, Maintenance prédictive
- Plage de mesure
- Courant AC : 100 A, 300 A ou 600 A nominal selon calibre
- Précision
- Courant : ±1 % (100 A), ±0,5 % classe 0,2 (300 et 600 A)
- Compatibilité
- Dragino CS01
- Sortie secondaire
- 50 mA
- Ouverture
- 16, 24 ou 36 mm selon calibre
- Longueur de câble
- 100 cm (±3 cm)
- Calibre
- 100 A, 300 A, 600 A
Documentation
Questions fréquentes
Le SCT fonctionne-t-il sans le CS01 ?
Il s'agit d'un transformateur de courant passif à sortie 50 mA, documenté par Dragino pour le CS01. Il ne communique pas seul : c'est le CS01 qui lit le signal et le transmet en LoRaWAN.
Quel calibre choisir ?
Choisissez un calibre supérieur au courant maximal du conducteur et une ouverture compatible avec son diamètre : 16 mm pour le 100 A, 24 mm pour le 300 A, 36 mm pour le 600 A.
Pourquoi ma mesure affiche-t-elle zéro ?
Le tore doit entourer un seul conducteur : une phase ou le neutre. Placé autour d'un câble contenant phase et neutre, les courants s'annulent et la mesure est nulle.
Peut-on mélanger les calibres sur un même CS01 ?
Oui. Le CS01 accepte jusqu'à 4 transformateurs amovibles, interchangeables selon l'échelle de mesure de chaque départ. Le manuel du CS01 détaille le raccordement et le paramétrage des voies.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le SCT
Indiquez le nombre de départs à mesurer et leur intensité : nous vous répondons sous 24 h ouvrées avec le choix des calibres et du nombre de CS01. Les tarifs sont établis selon les quantités.
