Gentos pFlow E3RO - Compteur d'énergie thermique à ultrasons LoRaWAN
- Compteur d’énergie thermique clamp-on, tubes DN20 à DN80, pose sans coupure
- Débit ±2 % (0,3 à 5 m/s), 2 sondes PT1000, écart de 3 à 75 K
- LoRaWAN EU868 et RS485 Modbus pour la GTB
- Alimentation 10 à 36 V DC, afficheur couleur 1,44 pouce
- Indice de protection IP54
| Connectivité radio | LoRaWAN |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Débit / volume d’eau, Énergie thermique, Température |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP50 à IP54 |
| Type de montage | Sur canalisation |
| Entrées et sorties | Entrée température (PT100, PT1000, thermocouple), Sortie relais, Sortie TOR / transistor |
| Diamètre nominal (DN) | DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Plage de mesure | Vitesse d’écoulement : 0,03 à 5 m/s ; Température : 4 à 95 °C ; Écart de température : 3 à 75 K |
| Précision | Débit : ±2 % de la mesure (0,3 à 5 m/s) ; Température : résolution 0,01 °C |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Matériau de canalisation | PVC, acier carbone, acier inoxydable, cuivre (selon référence) |
| Sondes de température | 2 x PT1000 à collier, 0 à 100 °C |
| Afficheur | LCD couleur 1,44 pouce, 128 x 128 pixels |
| Température du fluide (débit) | 0 à +60 °C |
| Matériau du tuyau | PVC, Acier carbone, Acier inoxydable, Cuivre |
| Diamètre | DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
- LoRaWAN
- RS-485
- Modbus RTU
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

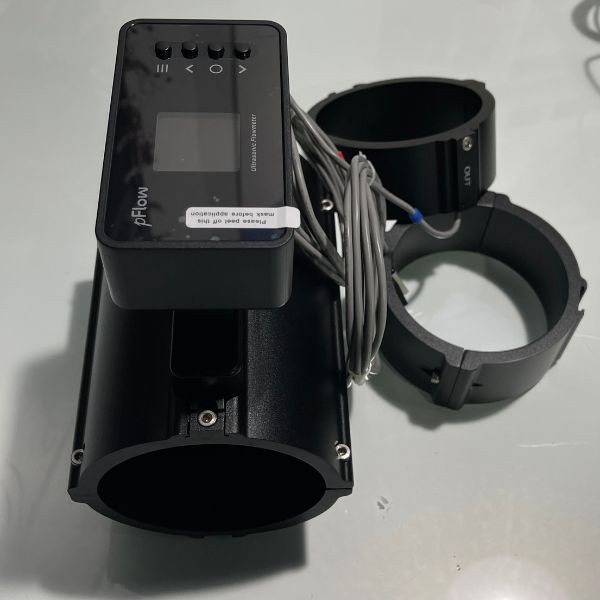

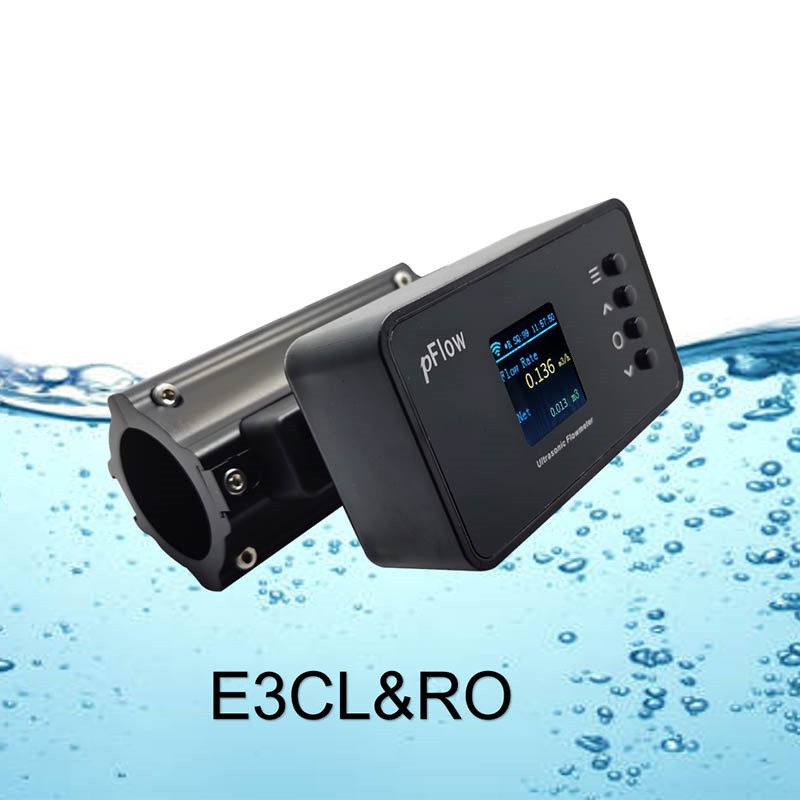

Le Gentos pFlow E3RO est un compteur d'énergie thermique à ultrasons clamp-on, aussi appelé compteur BTU, qui mesure le débit et l'énergie de chauffage ou de refroidissement sur des tubes DN20 à DN80. Il associe un capteur de débit à collier et deux sondes de température PT1000, sans découpe de tuyauterie ni arrêt de l'installation.
Il s'adresse aux exploitants CVC, aux bureaux d'études et aux intégrateurs GTB qui doivent sous-compter l'énergie par bâtiment, par étage ou par équipement (centrale de traitement d'air, ventilo-convecteurs, boucle de process). La référence E3RO-1 réunit une liaison RS485 Modbus pour la GTB et une radio LoRaWAN EU868 pour la télérelève des points isolés.
Points forts du E3RO
- Pose clamp-on sur tube DN20 à DN80, sans contact avec le fluide
- Débit par temps de transit de 0,03 à 5 m/s, précision ±2 % de la mesure
- Deux sondes PT1000 à collier, résolution de température de 0,01 °C
- Plage de calcul de 4 à 95 °C, écart de température de 3 à 75 K
- RS485 Modbus et Fuji en standard, radio LoRaWAN EU868 sur la référence E3RO-1
- Afficheur LCD couleur 1,44 pouce, 128 x 128 pixels
- Alimentation 10 à 36 V DC, 500 mA, indice IP54
Applications en bâtiment et sur site technique
- Tertiaire : sous-comptage de l'énergie froide et chaude par zone ou par locataire pour la refacturation et le suivi de performance.
- Centrales de traitement d'air et production de froid : mesure de la puissance réellement échangée par batterie ou par groupe d'eau glacée.
- Datacenters : suivi des boucles de refroidissement, la documentation constructeur citant l'eau glacée et les mélanges eau et glycol.
- Santé et enseignement : bilan énergétique des sous-stations et vérification de l'équilibrage hydraulique.
- Solaire thermique et récupération de chaleur : quantification de l'énergie produite ou récupérée.
Intégration et compatibilité
La liaison RS485 prend en charge les protocoles Modbus (RTU) et Fuji : le compteur se raccorde à un automate ou à une GTB, directement ou via l'une de nos passerelles Modbus pour un passage en Modbus TCP ou BACnet/IP. La radio LoRaWAN EU868 de la référence E3RO-1 transmet les mesures à une passerelle LoRaWAN et à un serveur réseau, puis à la plateforme de supervision. Nos passerelles LoRaWAN couvrent ce besoin. Le fabricant mentionne une puissance d'émission maximale de 22 dBm.
Les réglages d'affichage se font sur l'appareil, avec l'afficheur et ses 4 touches tactiles. Le matériau de tube est préréglé en usine selon la référence commandée et s'affiche à l'écran.
Versions disponibles
Chaque référence correspond à un couple matériau de tube et diamètre nominal. Le code A indique le matériau, le suffixe DN le diamètre. Le matériau est réglé en usine ; il est confirmé à l'écran de l'appareil et lors de l'établissement du devis.
| Référence | Différence | Usage conseillé |
|---|---|---|
| E3RO-1-A1-DN20 à E3RO-1-A1-DN80 | Tube PVC, DN20 à DN80 | Réseaux d'eau froide, irrigation et eau glacée en tube plastique |
| E3RO-1-A2-DN20 à E3RO-1-A2-DN80 | Tube acier carbone, DN20 à DN80 | Réseaux de chauffage, sous-stations et distribution industrielle en acier noir |
| E3RO-1-A3-DN20 à E3RO-1-A3-DN80 | Tube acier inoxydable, DN20 à DN80 | Eau sanitaire, process et circuits exigeant une tuyauterie inox |
| E3RO-1-A4-DN25 à E3RO-1-A4-DN80 | Tube cuivre, DN25 à DN80 | Distribution intérieure, boucles CVC et plomberie technique en cuivre |
Caractéristiques techniques
| Principe de mesure | Débit par ultrasons à temps de transit, énergie par écart de température |
| Fluide | Eau (eau glacée, eau chaude basse température, eau glycolée selon le fabricant) |
| Diamètres | DN20, DN25, DN32, DN40, DN50, DN65, DN80 (selon référence) |
| Matériaux de tube | PVC, acier carbone, acier inoxydable, cuivre (un matériau par référence) |
| Plage de vitesse | 0,03 à 5,0 m/s |
| Précision débit | ±2 % de la mesure (0,3 à 5 m/s) |
| Répétabilité | 0,2 % |
| Sondes de température | 2 sondes PT1000 à collier, 0 à 100 °C |
| Plage de température de calcul | 4 à 95 °C |
| Écart de température | 3 à 75 K |
| Résolution de température | 0,01 °C |
| Communication | RS485 en standard, protocoles Modbus et Fuji |
| Radio (E3RO-1) | LoRaWAN EU868, puissance d'émission maximale 22 dBm |
| Sorties | OCT et relais selon configuration E3RO |
| Afficheur | LCD couleur 1,44 pouce, 128 x 128 pixels, 4 touches tactiles |
| Alimentation | 10 à 36 V DC, 500 mA |
| Température ambiante (transmetteur) | -10 à +50 °C |
| Température du fluide (transducteur de débit) | 0 à +60 °C |
| Humidité | 0 à 99 % HR sans condensation |
| Indice de protection | IP54 |
| Boîtier | PC/ABS, transmetteur intégré (tout-en-un) |
| Câble | Câble 6 conducteurs, diamètre 5 mm, longueur standard 2 m |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Température, Débit / volume d'eau, Énergie thermique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP50 à IP54
- Type de montage
- Sur canalisation
- Entrées et sorties
- Entrée température (PT100, PT1000, thermocouple), Sortie relais, Sortie TOR / transistor
- Diamètre nominal (DN)
- DN20, DN25, DN32, DN40, DN50, DN65, DN80
- Plage de mesure
- Vitesse d'écoulement : 0,03 à 5 m/s ; Température : 4 à 95 °C ; Écart de température : 3 à 75 K
- Précision
- Débit : ±2 % de la mesure (0,3 à 5 m/s) ; Température : résolution 0,01 °C
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Matériau de canalisation
- PVC, acier carbone, acier inoxydable, cuivre (selon référence)
- Sondes de température
- 2 x PT1000 à collier, 0 à 100 °C
- Afficheur
- LCD couleur 1,44 pouce, 128 x 128 pixels
- Température du fluide (débit)
- 0 à +60 °C
- Matériau du tuyau
- PVC, Acier carbone, Acier inoxydable, Cuivre
- Diamètre
- DN20, DN25, DN32, DN40, DN50, DN65, DN80
Contenu et accessoires compatibles
Le E3RO comprend le transmetteur monobloc à collier et deux sondes PT1000 à collier repérées aller et retour. Prévoir une alimentation 12 ou 24 V DC et, selon l'architecture, une passerelle LoRaWAN ou une passerelle Modbus. D'autres modèles sont présentés dans nos débitmètres à ultrasons et sur la page gamme Gentos pFlow.
Documentation
Questions fréquentes
Comment le E3RO calcule-t-il l'énergie thermique ?
Il mesure le débit par ultrasons à temps de transit et l'écart de température entre aller et retour grâce à deux sondes PT1000 à collier. Le calculateur intégré en déduit la puissance instantanée et cumule l'énergie de chauffage ou de refroidissement.
Quelles températures de fluide sont acceptées ?
Les sondes PT1000 mesurent de 0 à 100 °C et la plage de calcul annoncée va de 4 à 95 °C, avec un écart de 3 à 75 K. Les transducteurs de débit clamp-on sont donnés pour un fluide de 0 à 60 °C : le E3RO vise donc surtout l'eau glacée et les circuits de chauffage basse température.
Faut-il vidanger le circuit pour l'installer ?
Non. Le capteur de débit se clipse sur le tube et les sondes de température se fixent par collier sur l'aller et le retour. L'installation se fait circuit en service, sans découpe, sans doigt de gant et sans perte de charge ajoutée.
Peut-on remonter les mesures sans tirer de câble ?
Oui. La référence E3RO-1 est désignée en version LoRaWAN EU868 : les données partent par radio vers une passerelle LoRaWAN, en plus de la liaison RS485 Modbus disponible pour un raccordement filaire à la GTB.
Quelle différence avec le F3RO ?
Le F3RO compte uniquement le débit et le volume d'eau. Le E3RO ajoute les deux sondes PT1000 et le calcul d'énergie thermique, ce qui en fait un compteur calorifique (compteur BTU) pour le sous-comptage chaud et froid.
À propos de Gentos Pflow
pFlow est une marque de Gentos Measurement & Control Co., Ltd., une entreprise fondée en 1993 spécialisée dans les débitmètres à ultrasons.
Voir toute la gamme Gentos PflowDemander un devis pour le E3RO
Précisez le matériau et le diamètre du tube, le régime de température et le mode de remontée souhaité (Modbus ou LoRaWAN) : nous revenons vers vous sous 24 h ouvrées avec la référence adaptée. Les tarifs sont établis selon les quantités et peuvent inclure les passerelles nécessaires.
Produits similaires
Voir toute la catégorieGentos pFlow F3R - Compteur d'eau à ultrasons clamp-on LoRaWAN et Modbus
- LoRaWAN
- RS-485
- Modbus RTU
Gentos pFlow GFR - Compteur d'eau à ultrasons clamp-on LoRaWAN petit diamètre
- LoRaWAN
- RS-485
- Modbus RTU

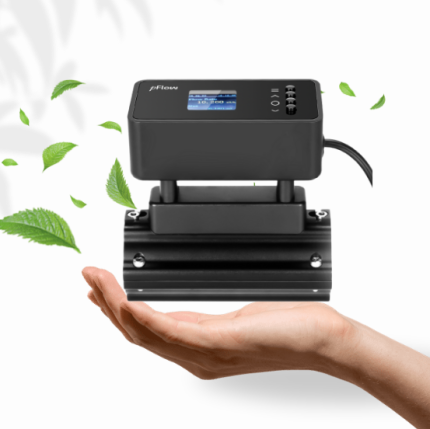

Gentos pFlow F3RO - Compteur d'eau à ultrasons clamp-on RS485 Modbus
