Gentos pFlow : compteurs d'eau et d'énergie à ultrasons clamp-on
Des compteurs à ultrasons qui se clipsent sur la canalisation existante : aucune coupure d'eau, aucune pièce en contact avec le fluide. Ils mesurent débit et volume, ou énergie thermique pour le E3RO, et transmettent en LoRaWAN ou RS485 Modbus.
- 4
- modèles au catalogue
- ±2 %
- de la mesure de 0,3 à 5 m/s
- DN15 à DN80
- selon le modèle
- 0
- coupure d'eau à la pose

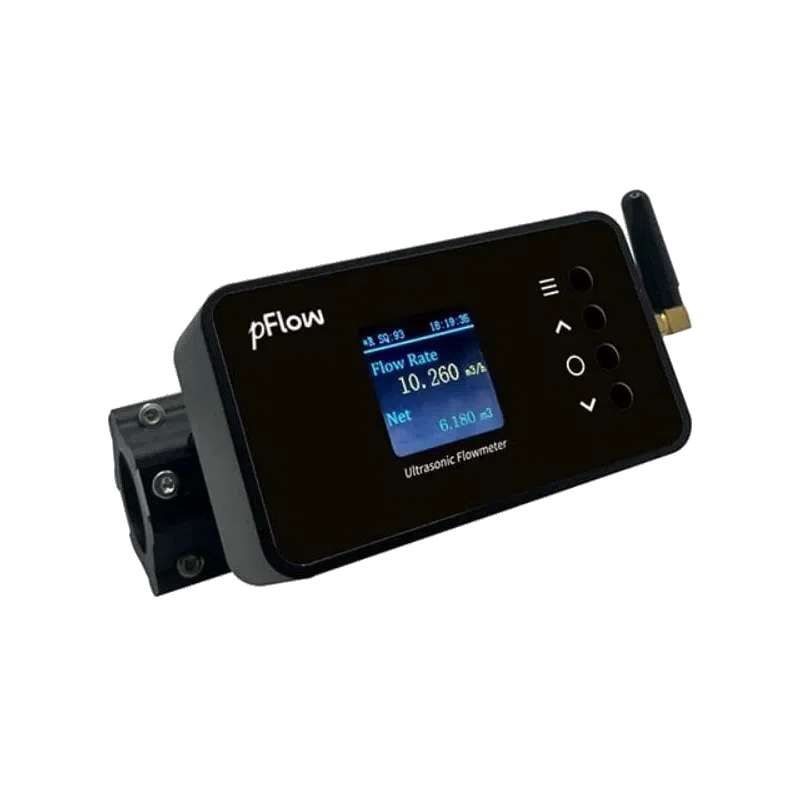

Gentos pFlow F3R- Clamp-on
- Temps de transit
- LoRaWAN EU868
- RS485 Modbus
- DN15 à DN80
- Afficheur couleur
Quel compteur pFlow pour quel besoin ?
Les compteurs Gentos pFlow
Choisissez le modèle selon le diamètre, la communication souhaitée et la mesure (volume d'eau ou énergie thermique), puis la référence selon le matériau du tube.
Compteurs d'eau 3
Débit et volume d'eau, en LoRaWAN, en RS485 ou les deux.
Compteur d'énergie thermique 1
Débit et écart de température pour les circuits de chauffage et d'eau glacée.
Aucun modèle ne correspond à ces critères.
GFR, F3R, F3RO ou E3RO : le comparatif
Tous mesurent par ultrasons à temps de transit avec une précision de ±2 % entre 0,3 et 5 m/s.
| Caractéristique | GFR | F3R | F3RO | E3RO |
|---|---|---|---|---|
| Mesure | Débit et volume d'eau | Débit et volume d'eau | Débit et volume d'eau | Énergie thermique (débit et 2 sondes PT1000) |
| Diamètres | DN15 à DN32 | DN20 à DN80 | DN20 à DN80 | DN20 à DN80 |
| Communication | LoRaWAN EU868 et RS485 Modbus ou Fuji | LoRaWAN EU868 et RS485 Modbus ou Fuji | RS485 Modbus ou Fuji, sorties impulsion et relais | RS485 Modbus ou Fuji, LoRaWAN EU868 sur E3RO-1 |
| Matériaux de tube | Cuivre, inox, PVC, PPR | PVC, acier carbone, inox, cuivre | PVC, acier carbone, inox, cuivre | PVC, acier carbone, inox, cuivre |
| Répétabilité | 0,4 % | 0,2 % | 0,2 % | 0,2 % |
| Afficheur | Couleur 1,54 pouce, orientable | Couleur 1,44 pouce | Couleur 1,44 pouce | Couleur 1,44 pouce |
| Particularité | Petits diamètres | Télérelève radio sans câble de communication | Intégration filaire uniquement | Écart de température de 3 à 75 K |
Faites glisser le tableau pour voir tous les modèles.
Communs : alimentation 10 à 36 V DC (500 mA), indice IP54, fluide de 0 à +60 °C, une référence par couple matériau et diamètre. Source : fiches techniques Gentos pFlow.
Cas d'usage
Sous-comptage tertiaire
Eau par bâtiment, par étage ou par usage (sanitaires, arrosage, appoint de chaufferie) pour répartir les charges et détecter une dérive.
Réseaux CVC
Débits d'eau glacée et appoint des circuits fermés pour repérer une fuite ou un déséquilibre ; énergie thermique avec le E3RO.
Datacenters
Contrôle du débit des boucles de refroidissement sans intervention sur une tuyauterie en service.
Arrosage et process
Irrigation d'espaces verts et de golfs, eau de process ou recyclée, y compris sur des points éloignés de tout câble grâce au LoRaWAN.
Intégration radio ou filaire
Selon le point de comptage, on choisit la télérelève LoRaWAN ou le raccordement direct à la GTB.
- LoRaWAN
- Les GFR, F3R et E3RO se déclarent sur un serveur réseau LoRaWAN, privé ou opéré, via une passerelle installée sur le site.
- RS485 Modbus
- Liaison filaire Modbus RTU ou Fuji vers un automate, un contrôleur GTB ou une passerelle Modbus vers BACnet/IP.
- Sorties impulsion et relais
- Le F3RO dispose d'une sortie impulsion OCT et d'un relais pour un totalisateur ou une alarme.
- Décodage
- La documentation du format des trames LoRaWAN est disponible sur demande pour préparer le décodeur de votre plateforme.
Sous-compter l'eau d'un bâtiment existant sans plombier
Installer un compteur d'eau classique impose de couper la distribution, de découper le tube et de prévoir des raccords. Les compteurs Gentos pFlow suppriment ces travaux : le boîtier, qui réunit transmetteur et transducteurs, se fixe autour du tube et mesure le débit par temps de transit des ultrasons.
Lire la suite

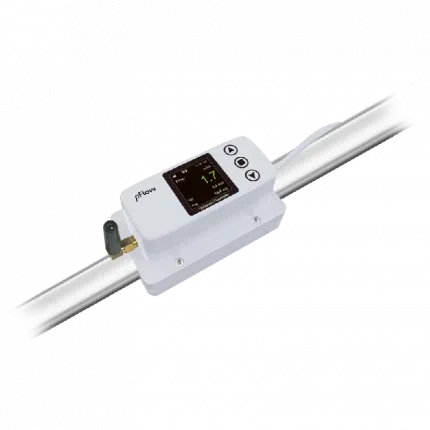

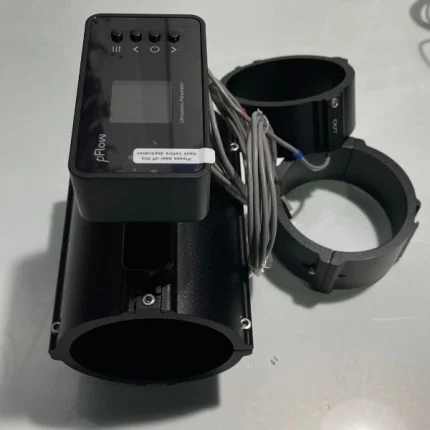

La gamme couvre les petits diamètres avec le GFR (DN15 à DN32) et les tubes DN20 à DN80 avec le F3R, en LoRaWAN et RS485. Le F3RO est la version filaire, avec sorties impulsion et relais. Le E3RO ajoute deux sondes PT1000 pour calculer l'énergie thermique d'un circuit de chauffage ou d'eau glacée.
Chaque référence correspond à un matériau de tube (PVC, acier carbone, acier inoxydable, cuivre, PPR selon le modèle) et à un diamètre nominal : on la choisit d'après la canalisation à équiper. Le paramétrage se fait sur l'appareil, avec son afficheur couleur et son clavier.
Documentation technique
Fiches techniques des compteurs Gentos pFlow GFR, F3R, F3RO et E3RO, en anglais.
Documentations Gentos pFlowÀ voir aussi
Passerelles et alimentation 4Une passerelle LoRaWAN couvre le site ; une alimentation 24 V DC sur rail DIN alimente le compteur.
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Faut-il couper l'eau pour installer un compteur pFlow ?
Non. Le compteur se fixe autour du tube existant et mesure à travers la paroi par ultrasons. Aucune découpe, aucun raccord, aucune pièce en contact avec l'eau.
Comment choisir la bonne référence ?
Chaque référence correspond à un matériau de tube et à un diamètre nominal. Relevez le matériau (PVC, acier carbone, inox, cuivre) et le diamètre de la canalisation, puis choisissez le modèle selon la communication : LoRaWAN, filaire ou les deux.
Quelle différence entre le F3R et le F3RO ?
Le F3R transmet en LoRaWAN et dispose aussi d'une liaison RS485. Le F3RO est filaire : RS485 Modbus ou Fuji, avec sortie impulsion et relais, pour une intégration directe à la GTB.
Quelle précision attendre ?
±2 % de la mesure pour une vitesse d'écoulement de 0,3 à 5 m/s, avec une répétabilité de 0,2 % sur F3R et F3RO et 0,4 % sur GFR.
Les compteurs pFlow fonctionnent-ils sur pile ?
Non, ils s'alimentent en 10 à 36 V DC (500 mA). Prévoyez une alimentation à proximité, par exemple une alimentation 24 V DC sur rail DIN.
Le E3RO convient-il à un circuit de chauffage ?
Oui. Ses deux sondes PT1000 à collier mesurent les températures aller et retour (plage de calcul de 4 à 95 °C, écart de 3 à 75 K) ; le transducteur de débit accepte un fluide de 0 à +60 °C, à vérifier selon le circuit.
Catégories et solutions associées
Un projet avec cette gamme ?
Décrivez votre site et vos besoins : un conseiller vous aide à choisir les modèles et les accessoires, et vous adresse un devis sous 24 h ouvrées.
