Gentos pFlow F3R - Compteur d'eau à ultrasons clamp-on LoRaWAN et Modbus
- Compteur d'eau à ultrasons clamp-on, tubes DN20 à DN80, pose sans coupure
- LoRaWAN EU868 (22 dBm max) et RS485 Modbus ou Fuji
- Précision ±2 % (0,3 à 5 m/s), répétabilité 0,2 %
- Alimentation 10 à 36 V DC, afficheur couleur 1,44 pouce
- IP54, fluide de 0 à 60 °C, tube PVC, acier, inox ou cuivre
| Connectivité radio | LoRaWAN |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Débit / volume d'eau |
| Usage | Comptage énergétique, Détection de fuite, GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP50 à IP54 |
| Type de montage | Sur canalisation |
| Diamètre nominal (DN) | DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Plage de mesure | Vitesse d'écoulement : 0,03 à 5 m/s |
| Précision | Débit : ±2 % de la mesure (0,3 à 5 m/s) |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Afficheur | LCD couleur 1,44 pouce, 128 x 128 pixels |
| Température du fluide | 0 à +60 °C |
| Répétabilité | 0,2 % |
| Diamètre extérieur de tube | 21 à 91 mm |
| Matériau du tuyau | PVC, Acier carbone, Acier inoxydable, Cuivre |
| Diamètre | DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
- LoRaWAN
- RS-485
- Modbus RTU
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Gentos pFlow F3R est un compteur d'eau à ultrasons clamp-on (à collier) qui mesure le débit et le volume d'eau sur des tubes DN20 à DN80 et transmet ses index en LoRaWAN, sans couper la canalisation. Il s'adresse aux intégrateurs GTB, aux exploitants et aux services techniques qui doivent sous-compter l'eau d'un bâtiment existant sans travaux de plomberie ni câble de communication.

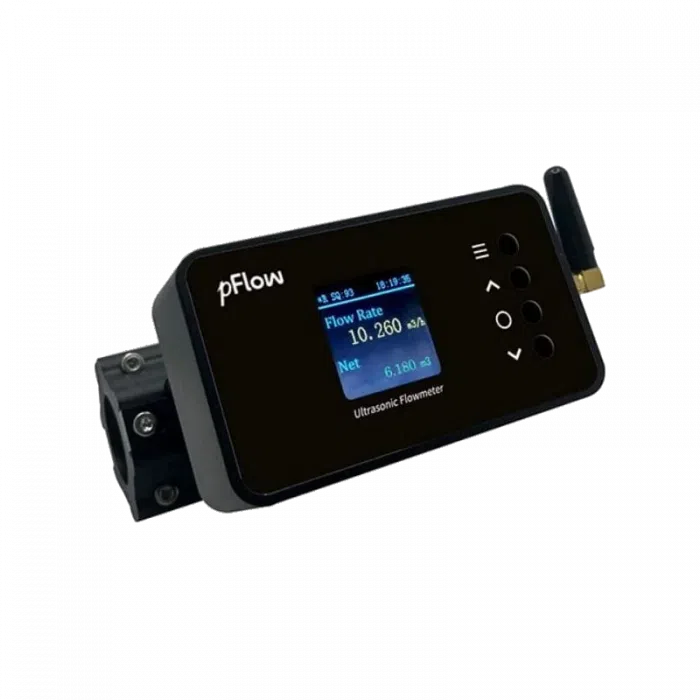

Transmetteur et transducteurs sont réunis dans un seul boîtier qui se clipse sur le tube : aucune pièce en contact avec l'eau, aucune perte de charge, aucune usure mécanique. La mesure par temps de transit, associée à l'algorithme breveté de Gentos, s'affiche en temps réel sur un écran couleur et remonte à distance par radio ou par la liaison RS485 Modbus.
Points forts du F3R
- Pose non intrusive sur tube DN20, DN25, DN32, DN40, DN50, DN65 ou DN80 (diamètre extérieur 21 à 91 mm)
- Mesure par temps de transit sur une vitesse d'écoulement de 0,03 à 5 m/s
- Précision de ±2 % de la mesure entre 0,3 et 5 m/s, répétabilité de 0,2 %
- Radio LoRa avec protocole LoRaWAN, plan EU868 (863 à 865,4 MHz), puissance d'émission maximale 22 dBm
- Liaison RS485 en complément, protocoles Modbus ou Fuji
- Afficheur LCD couleur 1,44 pouce (128 x 128 pixels) et clavier 4 touches
- Alimentation 10 à 36 V DC, 500 mA, indice de protection IP54
- Quatre matériaux de tube : PVC, acier carbone, acier inoxydable, cuivre (un matériau par référence)
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : sous-comptage de l'eau par bâtiment, par étage ou par usage (sanitaires, arrosage, appoint de chaufferie) pour répartir les charges et détecter une dérive de consommation.
- Réseaux CVC : suivi des débits d'eau glacée et de l'appoint des circuits fermés, pour repérer une fuite ou un déséquilibre hydraulique.
- Datacenters : contrôle du débit des boucles de refroidissement, la documentation constructeur citant les mélanges eau et glycol.
- Piscines, centres aquatiques et laveries : comptage des volumes consommés sans intervention sur la tuyauterie existante.
- Industrie et espaces extérieurs : eau de process, eau de circulation, eau recyclée ou osmosée, irrigation des espaces verts et des golfs, y compris sur des points de mesure éloignés de tout câble.
Intégration et compatibilité
Côté radio, le F3R utilise une modulation LoRa avec le protocole LoRaWAN. Il se déclare sur un serveur de réseau LoRaWAN, privé ou opéré, via une passerelle installée sur le site : consultez nos passerelles LoRaWAN pour couvrir un bâtiment ou un campus. Les données sont ensuite transmises à la plateforme de supervision ou au cloud de l'exploitant. Contactez-nous pour obtenir la documentation du format des trames et préparer le décodage.
La liaison RS485 accepte les protocoles Modbus (RTU) et Fuji. Elle permet un raccordement direct à un automate, à un contrôleur GTB ou à une passerelle Modbus vers BACnet/IP, ce qui laisse le choix entre télérelève radio et intégration filaire selon le point de comptage. Le paramétrage (diamètre, matériau, unités) se fait sur l'appareil avec l'afficheur et ses quatre touches. Toute la gamme Gentos pFlow partage ce principe de pose sans coupure.
Versions disponibles
Chaque référence correspond à un couple matériau de tube et diamètre nominal. Le code A désigne le matériau, le suffixe DN le diamètre. Toutes les versions sont livrées en EU868 pour l'Europe.
| Référence | Différence | Usage conseillé |
|---|---|---|
| F3R-1-A1-DN20 à F3R-1-A1-DN80 | Tube PVC, DN20 à DN80 | Eau froide, irrigation et réseaux d'eau glacée en tube plastique |
| F3R-1-A2-DN20 à F3R-1-A2-DN80 | Tube acier carbone, DN20 à DN80 | Sous-stations, chaufferies et distribution en acier noir |
| F3R-1-A3-DN20 à F3R-1-A3-DN80 | Tube acier inoxydable, DN20 à DN80 | Eau sanitaire, process et circuits exigeant une tuyauterie inox |
| F3R-1-A4-DN20 à F3R-1-A4-DN80 | Tube cuivre, DN20 à DN80 | Distribution intérieure, boucles CVC et plomberie technique en cuivre |
Caractéristiques techniques
| Principe de mesure | Ultrasons, temps de transit, transducteurs clamp-on |
| Fluide | Eau (eau claire, eau de mer, eau de refroidissement) |
| Diamètres | DN20, DN25, DN32, DN40, DN50, DN65, DN80 (diamètre extérieur 21 à 91 mm) |
| Matériaux de tube | PVC, acier carbone, acier inoxydable, cuivre (un matériau par référence) |
| Plage de vitesse | 0,03 à 5,0 m/s (0,1 à 16 ft/s) |
| Précision | ±2 % de la mesure entre 0,3 et 5 m/s |
| Répétabilité | 0,2 % |
| Radio | LoRa, protocole LoRaWAN, EU868 (863 à 865,4 MHz), puissance maximale 22 dBm |
| Autres plans de fréquences constructeur | US915, AU915, AS923, EU433, CN470, CN779 |
| Liaison filaire | RS485, protocoles Modbus ou Fuji |
| Afficheur | LCD couleur 1,44 pouce, 128 x 128 pixels |
| Clavier | 4 touches |
| Alimentation | 10 à 36 V DC, 500 mA |
| Température ambiante (transmetteur) | -10 à +50 °C |
| Température du fluide (transducteur) | 0 à +60 °C |
| Humidité | 0 à 99 % HR sans condensation |
| Indice de protection | IP54 |
| Construction | Transmetteur intégré au collier clamp-on |
| Câble | Câble 6 conducteurs, diamètre 5 mm, longueur standard 2 m |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Débit / volume d'eau
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Détection de fuite, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP50 à IP54
- Type de montage
- Sur canalisation
- Diamètre nominal (DN)
- DN20, DN25, DN32, DN40, DN50, DN65, DN80
- Plage de mesure
- Vitesse d'écoulement : 0,03 à 5 m/s
- Précision
- Débit : ±2 % de la mesure (0,3 à 5 m/s)
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Afficheur
- LCD couleur 1,44 pouce, 128 x 128 pixels
- Température du fluide
- 0 à +60 °C
- Répétabilité
- 0,2 %
- Diamètre extérieur de tube
- 21 à 91 mm
- Matériau du tuyau
- PVC, Acier carbone, Acier inoxydable, Cuivre
- Diamètre
- DN20, DN25, DN32, DN40, DN50, DN65, DN80
Contenu et accessoires compatibles
Le F3R est livré monobloc, transmetteur et transducteurs intégrés au collier, avec son câble de 2 m. Prévoir une alimentation 12 ou 24 V DC et, si le site n'est pas couvert, une passerelle LoRaWAN. Pour une remontée uniquement filaire avec sorties impulsion ou relais, le F3RO est l'alternative ; pour d'autres diamètres, consultez nos débitmètres à ultrasons et nos compteurs d'eau communicants.
Documentation
Questions fréquentes
Faut-il couper l'eau pour poser le F3R ?
Non. Le collier se clipse autour du tube existant, sans découpe, sans vidange et sans contact avec l'eau. Gentos décrit une installation en quatre étapes, réalisable pendant que le réseau reste en service.
Quelle différence entre le F3R et le F3RO ?
Les deux modèles partagent la même mesure clamp-on de DN20 à DN80 et la même précision. Le F3R ajoute une radio LoRa compatible LoRaWAN pour la télérelève sans câble de données, en plus de la liaison RS485. Le F3RO est la version filaire, avec RS485 Modbus et sorties impulsion OCT ou relais.
Comment choisir la bonne référence ?
Il faut relever deux informations sur le point de comptage : le matériau du tube (PVC, acier carbone, acier inoxydable ou cuivre) et son diamètre nominal, de DN20 à DN80, soit un diamètre extérieur de 21 à 91 mm. Le constructeur indique un seul type de tube par modèle : le collier est réglé pour ce couple matériau et diamètre.
Quel réseau LoRaWAN utiliser pour remonter les mesures ?
Le F3R émet en EU868 pour l'Europe et se raccorde à n'importe quel réseau LoRaWAN : passerelle privée sur le site reliée à votre serveur de réseau, ou réseau d'opérateur. D'autres plans de fréquences existent chez le constructeur (US915, AU915, AS923, EU433, CN470, CN779) pour les projets hors Europe.
Le F3R fonctionne-t-il sur pile ?
Non. Le compteur s'alimente en 10 à 36 V DC (500 mA). Il faut donc prévoir une alimentation 12 ou 24 V DC à proximité du point de mesure. La radio LoRaWAN supprime uniquement le câble de communication vers la supervision.
À propos de Gentos Pflow
Gentos pFlow désigne la gamme de débitmètres à ultrasons de Gentos Measurement & Control Co., Ltd, entreprise fondée en 1993 à Shenzhen, en Chine. pFlow regroupe des débitmètres fixes, portables et à pinces (clamp-on), ainsi que des compteurs d'énergie thermique, utilisés en traitement de l'eau, en CVC et en gestion technique du bâtiment.
Voir toute la gamme Gentos PflowDemander un devis pour le F3R
Indiquez le matériau, le diamètre et le nombre de points de comptage : nous vous répondons sous 24 h ouvrées avec la bonne référence et un conseil sur la couverture LoRaWAN du site. Les tarifs sont établis selon les quantités.
