Milesight SC541 - Capteur d'image basse consommation Wi-Fi ou Wi-Fi HaLow
- Capteur d'image Full HD 1920 x 1080 pour lecture rapprochée (5 à 20 cm)
- SC541 en Wi-Fi 2,4 GHz, SC541-HL en Wi-Fi HaLow 868 MHz
- Capture programmée, sur entrée d'alarme ou par bouton, envoi en MQTT
- 2 piles AA : jusqu'à 2 ans (SC541) ou 3 ans (SC541-HL), ou USB-C 5 V
- Boîtier IP30 de 62 x 62 x 25 mm, garantie 2 ans
| Connectivité radio | Wi-Fi, Wi-Fi HaLow |
|---|---|
| Grandeur mesurée | Image / vision |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural |
| Protocoles IP et intégration | MQTT |
| Autonomie | 1 à 3 ans |
| Bande de fréquences | Wi-Fi 2,4 GHz (SC541) ; Wi-Fi HaLow 863,5 à 867,5 MHz (SC541-HL) |
| Wi-Fi HaLow (SC541-HL) | IEEE 802.11ah, 863,5 à 867,5 MHz ou 902,5 à 927,5 MHz |
| Objectifs | PN 1020 (77°, 10 à 20 cm) ou PN 0510 (120°, 5 à 10 cm) |
| Fixation | Filetage 1/4-20 UNC pour support de caméra universel |
| Connectivité | Wi-Fi 2,4 GHz, Wi-Fi HaLow |
- Wi-Fi
- Wi-Fi HaLow
- MQTT
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

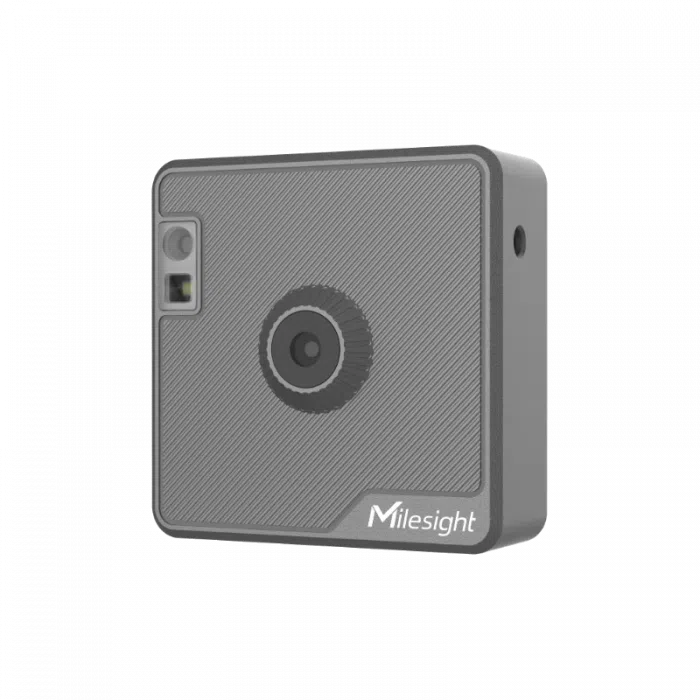

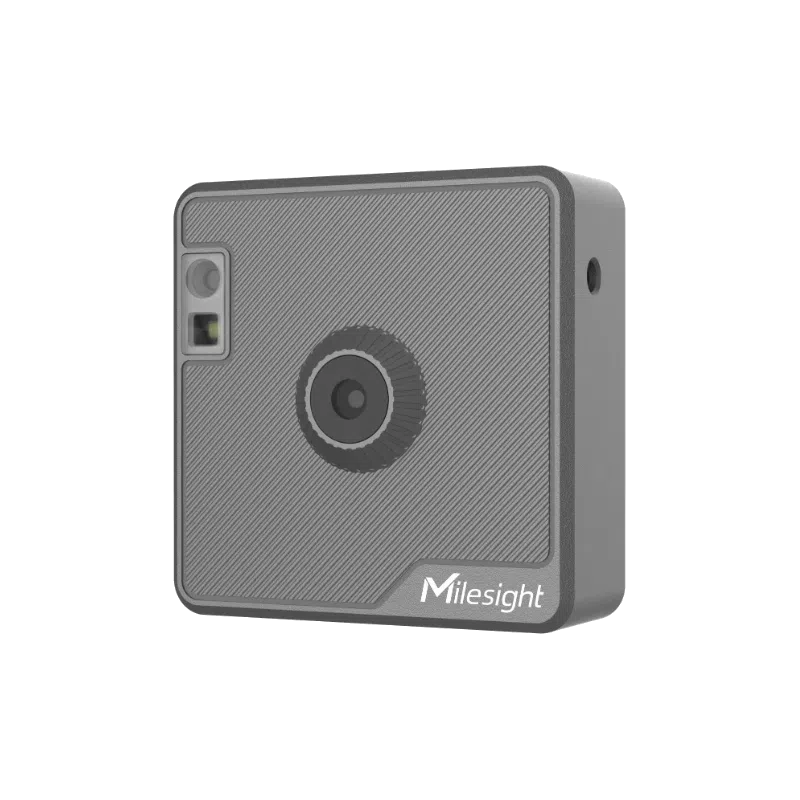

Le Milesight SC541 est un capteur d'image basse consommation qui photographie à intervalle régulier une cible située à quelques centimètres : cadran, afficheur, voyant, jauge. Commercialisé sous le nom X1 Sensing Camera, il existe en version Wi-Fi 2,4 GHz (SC541) et en version Wi-Fi HaLow (SC541-HL) pour les sites où le Wi-Fi classique ne porte pas assez loin.
Pour un exploitant, il remplace une partie des rondes de relevé visuel sur des équipements non communicants. La photo horodatée arrive sur la plateforme de supervision et sert de preuve ou de base à une lecture automatique, sans remplacer l'appareil existant.
Points forts du SC541
- Images JPEG Full HD 1920 x 1080 avec éclairage d'appoint intégré
- Deux objectifs : PN 1020 (77°, cible à 10-20 cm) ou PN 0510 (120°, cible à 5-10 cm)
- Capture par intervalle, à heure fixe, sur entrée d'alarme ou par bouton externe
- Mémoire tampon de 40 images environ (3 Mo de flash)
- Wi-Fi 2,4 GHz (SC541) ou Wi-Fi HaLow 863,5-867,5 MHz (SC541-HL)
- Jusqu'à 3 ans sur 2 piles AA Li/FeS2 (SC541-HL), 3 captures par jour
- Format compact 62 x 62 x 25 mm, fixation sur support de caméra 1/4-20 UNC
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : photo périodique de manomètres ou thermomètres à aiguille
- Comptage : relevé visuel d'index de compteurs anciens non équipés de sortie impulsion
- Tertiaire : contrôle de l'état d'un voyant ou d'un afficheur d'armoire technique
- Industrie : suivi visuel d'un indicateur de process sans câblage supplémentaire
- Collectivités : relevé à distance dans des locaux techniques peu visités
Intégration et compatibilité
Le SC541 publie ses images en MQTT vers la plateforme Milesight AIoT Sensing ou vers un broker MQTT tiers, ce qui permet de les rattacher à une GMAO ou à une plateforme de supervision. La version HaLow nécessite un point d'accès Wi-Fi HaLow : voir nos passerelles Bluetooth et Wi-Fi HaLow.
La configuration se fait sans fil par le Wi-Fi 2,4 GHz intégré, en mode point d'accès. Sur le SC541 le Wi-Fi sert à la fois au paramétrage et à la transmission (AP et STA) ; sur le SC541-HL il est réservé au paramétrage. L'entrée d'alarme permet de déclencher une photo depuis un contact ou un automate.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SC541-W | Wi-Fi 2,4 GHz, antenne intégrée, 2 piles AA alcalines (non fournies), jusqu'à 2 ans | Local couvert par le Wi-Fi du bâtiment |

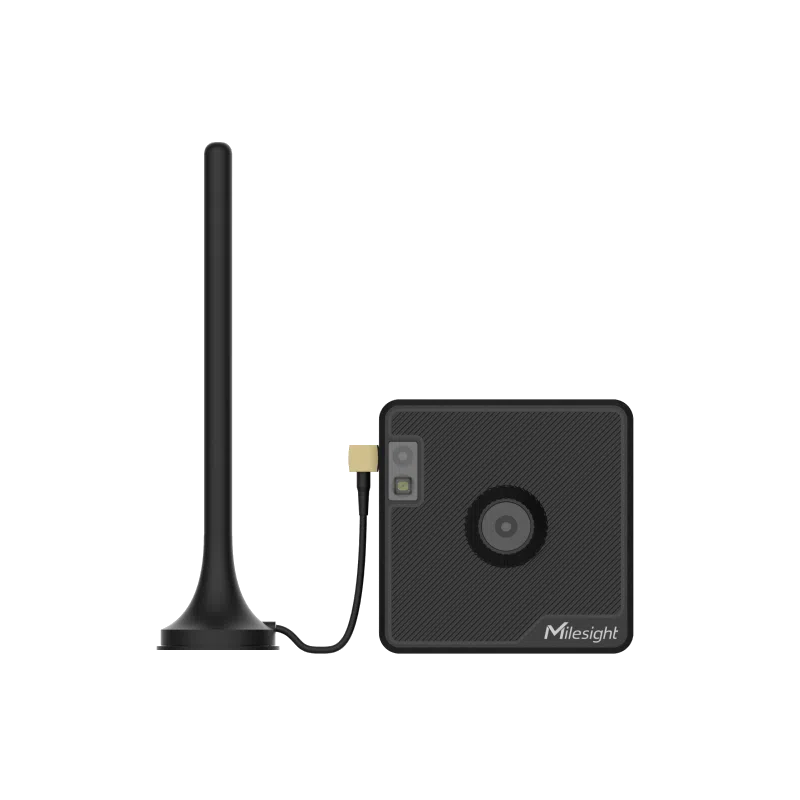

| SC541-HL | Wi-Fi HaLow 868 MHz, antenne externe SMB, 2 piles AA Li/FeS2 fournies, jusqu'à 3 ans | Sous-sols, locaux éloignés, grande portée radio |
Caractéristiques techniques
| Résolution | 1920 x 1080, format JPEG |
|---|---|
| Objectifs | PN 1020 : F2.4, focale 4,8 mm, champ 77° ; PN 0510 : F2.0, focale 1,79 mm, champ 120° |
| Distance de prise de vue | 10 à 20 cm (PN 1020), 5 à 10 cm (PN 0510) |
| Modes de capture | Programmé (intervalle et horaire), sur entrée d'alarme, par bouton |
| Stockage | Environ 40 images (3 Mo de flash) |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz : AP et STA (SC541), AP de configuration seulement (SC541-HL) |
| Wi-Fi HaLow | SC541-HL : 863,5 à 867,5 MHz ou 902,5 à 927,5 MHz |
| Protocole | MQTT |
| Antenne | Intégrée (SC541) ; connecteur SMB femelle 50 Ω (SC541-HL) |
| Interfaces | 1 USB-C, 1 LED d'état bleue, 1 bouton externe (réveil, capture, réinitialisation) |
| Entrée d'alarme | Niveau bas inférieur à 0,5 V, haut 3 à 5 V, déclenchement au-delà de 150 µs |
| Alimentation | 5 V 1 A par USB-C ; SC541 : 2 piles AA alcalines ; SC541-HL : 2 piles AA Li/FeS2 (3 000 mAh au total) |
| Autonomie | Jusqu'à 2 ans (SC541) ou 3 ans (SC541-HL), 3 captures par jour, éclairage éteint, 25 °C |
| Fixation | Support de caméra universel, filetage 1/4-20 UNC |
| Température de fonctionnement | 0 à +50 °C (stockage -20 à +60 °C) |
| Humidité relative | 0 à 95 % sans condensation |
| Indice de protection | IP30 |
| Boîtier | PC + ABS, gris anthracite (SC541) ou noir (SC541-HL) |
| Dimensions | 62 x 62 x 25 mm |
| Poids | 48 g sans piles (SC541) ; 54 g sans piles, 85 g avec piles (SC541-HL) |
| Garantie | 2 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi, Wi-Fi HaLow
- Grandeur mesurée
- Image / vision
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural
- Protocoles IP et intégration
- MQTT
- Autonomie
- 1 à 3 ans
- Bande de fréquences
- Wi-Fi 2,4 GHz (SC541) ; Wi-Fi HaLow 863,5 à 867,5 MHz (SC541-HL)
- Wi-Fi HaLow (SC541-HL)
- IEEE 802.11ah, 863,5 à 867,5 MHz ou 902,5 à 927,5 MHz
- Objectifs
- PN 1020 (77°, 10 à 20 cm) ou PN 0510 (120°, 5 à 10 cm)
- Fixation
- Filetage 1/4-20 UNC pour support de caméra universel
- Connectivité
- Wi-Fi 2,4 GHz, Wi-Fi HaLow
Contenu et accessoires compatibles
Le SC541-HL est livré avec ses 2 piles Li/FeS2 ; pour le SC541, 2 piles AA alcalines sont à prévoir. Un support de caméra standard 1/4-20 UNC suffit pour le positionner face à la cible. Découvrez les autres capteurs connectés de la gamme Milesight.
Documentation
Questions fréquentes
Quelle différence entre le SC541 et le SC541-HL ?
Le SC541 transmet en Wi-Fi 2,4 GHz avec antenne intégrée. Le SC541-HL transmet en Wi-Fi HaLow (863,5 à 867,5 MHz en Europe) avec antenne externe, le Wi-Fi 2,4 GHz servant seulement à la configuration. Le HaLow porte plus loin et traverse mieux les obstacles.
Quelle autonomie sur piles ?
Avec 3 captures par jour, éclairage d'appoint éteint et à 25 °C : jusqu'à 2 ans pour le SC541 sur 2 piles AA alcalines, jusqu'à 3 ans pour le SC541-HL sur 2 piles AA Li/FeS2 de 3 000 mAh au total. Les piles Li/FeS2 sont fournies avec le SC541-HL ; les piles alcalines du SC541 sont à prévoir.
À quelle distance placer la caméra de la cible ?
Avec l'objectif PN 1020 (champ 77°), entre 10 et 20 cm. Avec l'objectif PN 0510 (champ 120°), entre 5 et 10 cm. C'est un capteur de lecture rapprochée, pas une caméra de surveillance.
Où arrivent les images ?
Les photos JPEG sont envoyées en MQTT, vers la plateforme Milesight AIoT Sensing ou vers un broker MQTT tiers. Jusqu'à 40 images peuvent être conservées en mémoire locale.
Peut-on déclencher une photo depuis un équipement existant ?
Oui, l'entrée d'alarme accepte un niveau logique (bas inférieur à 0,5 V, haut entre 3 et 5 V) maintenu plus de 150 µs. Un bouton externe permet aussi une capture manuelle.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le SC541
Décrivez les équipements à relever et la couverture radio disponible : nous vous répondons sous 24 h ouvrées avec un conseil sur la version adaptée. Les tarifs dépendent des quantités.
