Réf. AI01Dragino AI01 - Caméra de rechange avec IA pour lecteur de compteur AIS01
- Sonde caméra avec processeur IA pour le lecteur de compteur Dragino AIS01
- Image monochrome 640 x 480, angle de 110°, photo d'environ 64 ko
- Reconnaissance pré-entraînée des index de compteurs d'eau, de gaz et d'électricité
- IP67, câble de 150 cm, 46,2 x 29 x 13,8 mm
| Grandeur mesurée | Image / vision |
|---|---|
| Usage | Comptage énergétique |
| Indice de protection | IP67 |
| Compatibilité | Dragino AIS01 |
| Interface | UART TTL vers le boîtier AIS01 |
| Image | Monochrome 640 x 480, angle 110° |
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino AI01 est la caméra de lecture de compteur qui équipe le capteur AIS01 : ce module intègre l'optique, l'éclairage et un processeur d'intelligence artificielle qui reconnaît l'index affiché sur un compteur d'eau, de gaz ou d'électricité, puis transmet la valeur au boîtier radio par liaison série.
Il sert de pièce de rechange ou d'extension aux exploitants qui relèvent à distance des compteurs non communicants, sans changer le compteur lui-même.
Points forts du AI01
- Capteur monochrome 640 x 480, angle de 110°, image d'environ 64 ko
- Reconnaissance des rouleaux numériques en standard, firmware cadran à aiguilles disponible
- Consommation de 41,22 mA pendant 3 171 ms par photo, 6 µA au repos
- Alimentation 5 V DC par le boîtier AIS01, liaison UART TTL
- Boîtier IP67 de 46,2 x 29 x 13,8 mm, câble de 150 cm
Applications en bâtiment et sur site technique
- Bâtiments tertiaires et logements : relève à distance de compteurs d'eau divisionnaires non communicants.
- Collectivités : suivi des consommations de gaz ou d'électricité de bâtiments publics sur compteurs existants.
- Industrie et locaux techniques : relève d'un compteur d'eau de process ou d'un sous-compteur placé dans un local difficile d'accès.
Intégration et compatibilité

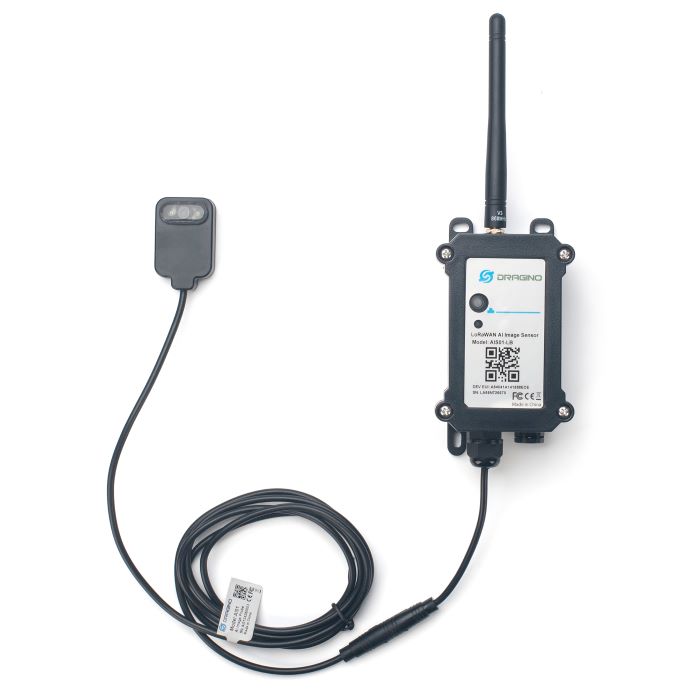

Le AI01 se raccorde au boîtier AIS01 en LoRaWAN, qui transmet l'index reconnu et peut aussi envoyer la photo. La calibration (zones des chiffres) et la mise à jour du firmware caméra se font sur PC via l'adaptateur USB AUC. Voir aussi nos compteurs d'eau et la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Image | Monochrome, 640 x 480, angle 110°, environ 64 ko |
| Reconnaissance | Compteurs d'eau, de gaz et d'électricité ; rouleaux numériques (aiguilles en option firmware) |
| Alimentation | 5 V DC, 206,1 mW |
| Consommation | Repos 6 µA ; photo 41,22 mA pendant 3 171 ms |
| Interface | UART TTL |
| Dimensions | 46,2 x 29 x 13,8 mm |
| Câble | 150 cm |
| Protection | IP67 |
Critères de sélection
- Grandeur mesurée
- Image / vision
- Usage
- Comptage énergétique
- Indice de protection
- IP67
- Compatibilité
- Dragino AIS01
- Interface
- UART TTL vers le boîtier AIS01
- Image
- Monochrome 640 x 480, angle 110°
Contenu et accessoires compatibles

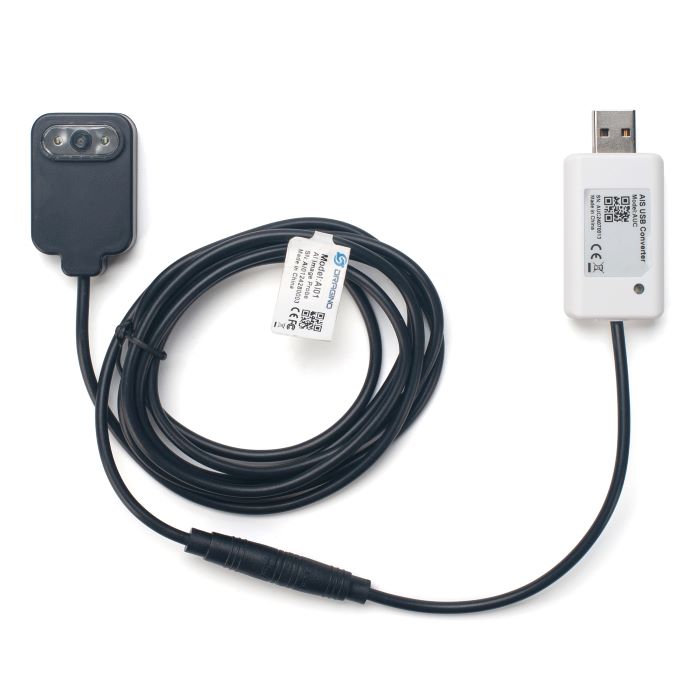

Pour la calibration ou la mise à jour, prévoyez l'adaptateur USB AUC de Dragino.
Documentation
Questions fréquentes
Le AI01 fonctionne-t-il seul ?
Non. Le AI01 est la sonde caméra du lecteur de compteur AIS01 : il prend la photo, la reconnaît et transmet le résultat en liaison série (UART TTL) au boîtier AIS01, qui l'envoie ensuite sur le réseau. On le commande en remplacement ou en pièce de rechange.
Quels compteurs peut-il lire ?
Le modèle de reconnaissance est pré-entraîné pour les compteurs d'eau, de gaz et d'électricité. Le firmware d'usine lit les rouleaux numériques ; un firmware pour cadrans à aiguilles est disponible auprès du constructeur.
À quelle distance placer la caméra ?
Dragino recommande 3 à 7 cm entre la caméra et les rouleaux du compteur, faute de quoi l'éclairage intégré n'illumine pas assez les chiffres. Le réglage des zones de lecture se fait avec l'adaptateur USB AUC et l'outil de calibration fourni par Dragino.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le AI01
Indiquez le nombre de caméras et le type de compteur : nous vous répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
Produits similaires
Voir toute la catégorie
AKCP caméras securityProbe 5E - Caméra de surveillance infrarouge USB ou BNC
- USB
- Image / vision
- Très basse tension DC (5 à 60 V)
Dragino AIS01 - Capteur IA de lecture de compteur LoRaWAN et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Milesight SC541 - Capteur d'image basse consommation Wi-Fi ou Wi-Fi HaLow
- Wi-Fi
- Wi-Fi HaLow
- MQTT
Milesight X5 - Caméra de détection autonome 4G, radar et PIR
- 4G LTE
- RS-485
- USB
Autres produits Dragino
Toute la gamme Dragino

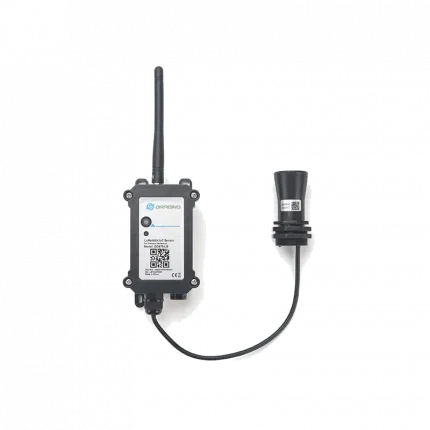

Dragino DDS75 - Capteur de distance à ultrasons LoRaWAN et NB-IoT, 7,5 m
- LoRaWAN
- NB-IoT
- LTE-M

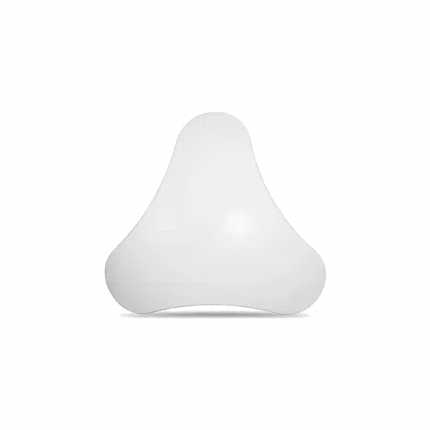

Dragino LWL04 - Détecteur de fuite d'eau au sol LoRaWAN, IP65
- LoRaWAN
- Fuite d'eau
- Pile ou batterie intégrée

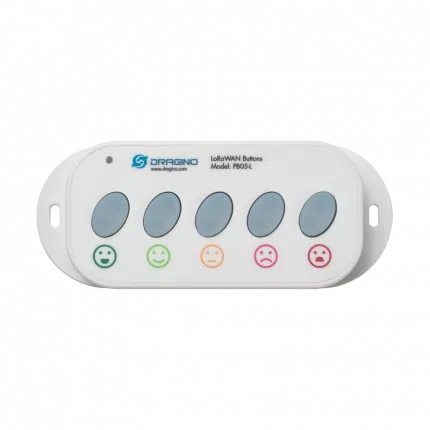

Dragino PB05-L - Bouton de satisfaction LoRaWAN 5 touches
- LoRaWAN
- Pile ou batterie intégrée
- IP20 à IP40 (intérieur)

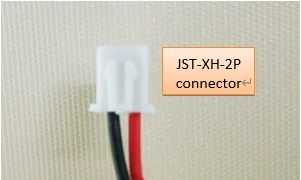

Dragino kits batterie - Piles, kit solaire et boîtiers pour capteurs
- Pile ou batterie intégrée
- Solaire
Pour aller plus loin
Produits similaires
Milesight SC541 - Capteur d'image basse consommation Wi-Fi ou Wi-Fi HaLow
- Capteur d'image Full HD 1920 x 1080 pour lecture rapprochée (5 à 20 cm)
- SC541 en Wi-Fi 2,4 GHz, SC541-HL en Wi-Fi HaLow 868 MHz
- Capture programmée, sur entrée d'alarme ou par bouton, envoi en MQTT
- 2 piles AA : jusqu'à 2 ans (SC541) ou 3 ans (SC541-HL), ou USB-C 5 V
- Boîtier IP30 de 62 x 62 x 25 mm, garantie 2 ans

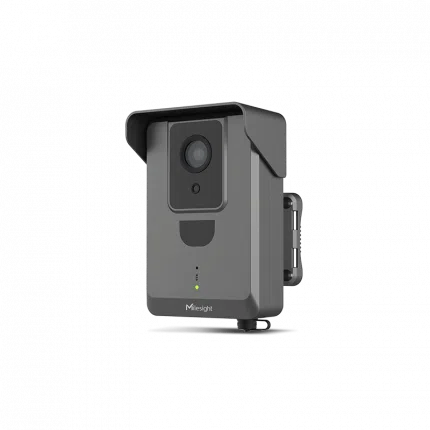

Milesight X5 - Caméra de détection autonome 4G, radar et PIR
