Contrôleur d'éclairage LoRaWAN Milesight WS558 huit voies pour tableau électrique

Milesight WS558 - Contrôleur d'éclairage LoRaWAN 8 voies rail DIN

Contrôleur d'éclairage LoRaWAN classe C à 8 voies, version LN (sorties actives) ou Switch (contacts passifs)
Charge résistive 10 A et capacitive ou inductive 5 A par voie, 16 A au total en version LN
Mesure tension, courant, facteur de puissance, puissance et énergie (version LN)
8 boutons de test locaux, Multicast, temporisation, agent Milesight D2D
Alimentation 100 à 240 V AC, pose rail DIN ou murale, configuration NFC ou USB-C

Connectivité radio	LoRaWAN
Interfaces et bus de terrain	USB
Grandeur mesurée	Courant, Énergie électrique, Tension
Usage	Comptage énergétique, GTB / intégration BMS
Alimentation	Secteur 100-240 V AC
Type de montage	Mural, Rail DIN
Entrées et sorties	Sortie relais
Bande de fréquences	868 MHz (EU868)
Autonomie	Sans objet (alimenté)
Plage de mesure	Tension : 100 à 240 V AC (version LN)
Variante	Type LN (8 sorties actives) ou type Switch (8 contacts passifs)
Charge maximale	Résistive 10 A, capacitive ou inductive 5 A par voie ; 16 A au total (LN)
Mode LoRaWAN	Classe C, OTAA / ABP
Configuration	NFC, USB Type-C ou downlink
Sorties	8 relais, 8 sorties L/N

LoRaWAN
USB

VersionQuantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai moyen24/48 h si en stock, sinon environ 4 semaines
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

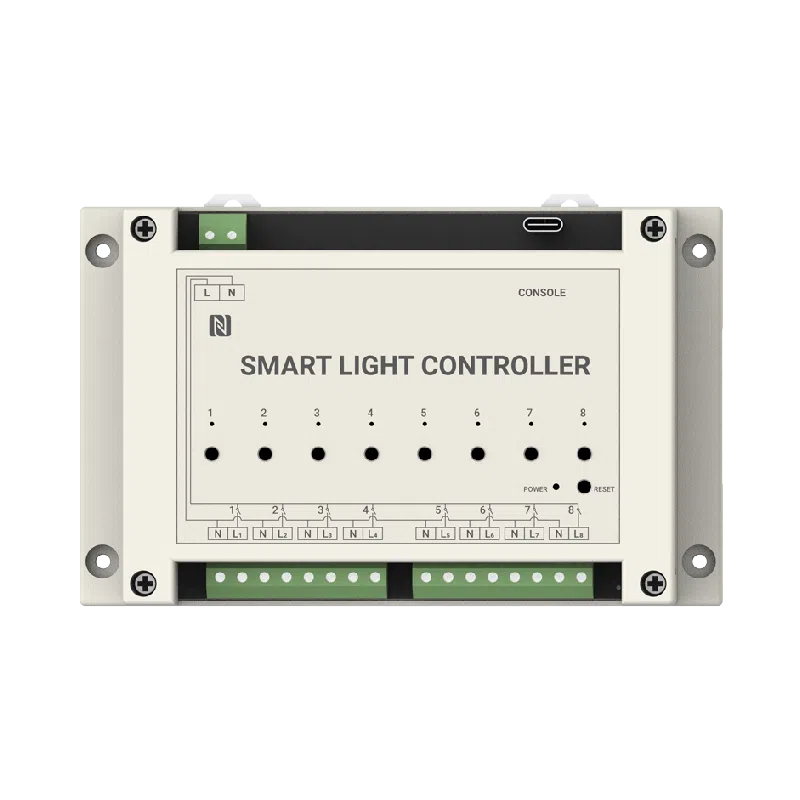

Le Milesight WS558 est un contrôleur d'éclairage LoRaWAN à 8 voies qui se monte sur rail DIN dans le tableau ou au mur. Il commande jusqu'à huit circuits d'éclairage, de ventilation ou de chauffage d'appoint, localement par ses boutons ou à distance depuis la supervision, sans reprendre le câblage existant.

Deux versions répondent aux deux schémas d'installation courants : le type LN fournit 8 sorties actives et mesure l'énergie consommée, le type Switch offre 8 contacts passifs pour s'intercaler sur des circuits déjà alimentés. Pour un intégrateur GTB, c'est un moyen rapide de rendre pilotable et mesurable l'éclairage d'un plateau ou d'un entrepôt.

Points forts du WS558

8 voies commandées depuis un seul module, avec 8 boutons pour tester les circuits sans réseau après câblage
Charge résistive 10 A et charge capacitive ou inductive 5 A par voie, 16 A au total en version LN
Version LN : mesure de tension, courant, facteur de puissance, puissance (W) et énergie (kWh)
LoRaWAN classe C pour des commandes immédiates, portée jusqu'à 15 km en champ libre
Multicast, temporisation, protection et alarme de surintensité, agent Milesight D2D
Configuration par NFC, port USB Type-C ou commande descendante
Pose sur rail DIN ou murale, 145 x 90 x 40 mm

Applications en bâtiment et sur site technique

Tertiaire : découpage de l'éclairage d'un plateau en 8 zones pilotées par horaires ou par présence
Logistique et industrie : commande des rampes d'éclairage d'entrepôt et d'atelier depuis le tableau
Parkings et circulations : allumage par détecteur de présence en D2D, sans serveur
Enseignement et collectivités : extinction centralisée des bâtiments en dehors des heures d'ouverture
Suivi énergétique : mesure de la consommation d'éclairage d'un départ avec la version LN

Intégration et compatibilité

Le WS558 fonctionne en LoRaWAN classe C (OTAA ou ABP), à l'écoute en permanence, avec les passerelles LoRaWAN et serveurs réseau standards (Milesight, ChirpStack, The Things Stack). Les états de sortie et mesures remontent vers la GTB ou l'hyperviseur via MQTT ou HTTP, ou en BACnet et Modbus au travers d'une passerelle edge. Milesight publie le décodeur et les commandes descendantes.

En tant qu'agent Milesight D2D, il réagit directement aux ordres d'un panneau de scènes WS156, d'un bouton ou d'un capteur de présence WS202, sans transiter par le serveur. La configuration se fait sans contact par NFC, par câble USB Type-C avec Milesight ToolBox ou par downlink ; le contrôleur est aussi gérable dans Milesight IoT Cloud.

Versions disponibles

Référence	Différence	Usage conseillé
WS558-LN	Type LN : 8 sorties actives, 16 A au total, mesure d'énergie	Nouveaux départs d'éclairage alimentés par le contrôleur, besoin de comptage
WS558-SWITCH	Type Switch : 8 contacts passifs, pas de mesure électrique	Circuits existants à commander par simple contact, charges sur alimentations séparées

Caractéristiques techniques

Type	Contrôleur d'éclairage 8 voies communicant
Tension d'entrée	100 à 240 V AC, 50 à 60 Hz
Sorties	LN : 8 sorties actives ; Switch : 8 contacts passifs
Charge capacitive et inductive	5 A maximum par voie (LN : 16 A au total)
Charge résistive	10 A maximum par voie (LN : 16 A au total)
Mesures (LN)	Tension (V AC), courant (mA), facteur de puissance (%), puissance (W), énergie (kWh)
Radio	LoRaWAN et Milesight D2D, antenne interne
Fréquence	EU868 (autres plans : CN470, IN865, RU864, US915, AU915, KR920, AS923)
Puissance d'émission	16 dBm (868 MHz)
Sensibilité	-137 dBm
Mode LoRaWAN	OTAA / ABP, classe C
Voyants et boutons	1 LED d'alimentation, 8 LED d'état, 1 bouton de réinitialisation, 8 boutons de commande
Port USB	1 USB Type-C pour configuration et console
Configuration	NFC, USB Type-C ou commande descendante
Fonctions avancées	Multicast, temporisation, protection et alarme de surintensité, agent D2D
Boîtier	ABS, blanc crème
Dimensions	145 x 90 x 40 mm
Poids	274 g (LN), 261,3 g (Switch)
Température de fonctionnement	-20 à +60 °C
Humidité relative	95 % maximum sans condensation
Installation	Rail DIN ou fixation murale
Conformité	CE, FCC, RoHS

Critères de sélection

Connectivité radio: LoRaWAN
Interfaces et bus de terrain: USB
Grandeur mesurée: Courant, Tension, Énergie électrique
Usage: GTB / intégration BMS, Comptage énergétique
Alimentation: Secteur 100-240 V AC
Type de montage: Mural, Rail DIN
Entrées et sorties: Sortie relais
Bande de fréquences: 868 MHz (EU868)
Autonomie: Sans objet (alimenté)
Plage de mesure: Tension : 100 à 240 V AC (version LN)
Variante: Type LN (8 sorties actives) ou type Switch (8 contacts passifs)
Charge maximale: Résistive 10 A, capacitive ou inductive 5 A par voie ; 16 A au total (LN)
Mode LoRaWAN: Classe C, OTAA / ABP
Configuration: NFC, USB Type-C ou downlink
Sorties: 8 relais, 8 sorties L/N

Contenu et accessoires compatibles

Livré avec le contrôleur, 4 kits de fixation murale, un guide de démarrage et une carte de garantie. Il se complète avec un panneau de scènes WS156, des capteurs de présence WS202 ou WS203 pour l'automatisation en D2D, et une passerelle LoRaWAN. Retrouvez les autres relais pilotés et la gamme Milesight.

Documentation

Fiche technique Milesight WS558PDFOuvrir

Fiche techniquePDF · 218 KoOuvrir

Manuel utilisateurPDFOuvrir

Décodeur LoRaWANTXT · 3 KoTester le décodeur Télécharger

Toutes les documentations Milesight

Questions fréquentes

Quelle version choisir entre LN et Switch ?

La version LN alimente elle-même les 8 sorties (16 A au total) et mesure la consommation. La version Switch fournit 8 contacts passifs pour couper des circuits alimentés par ailleurs, sans mesure électrique.

Peut-on tester l'éclairage avant la mise en service radio ?

Oui. Les 8 boutons en façade commandent chaque voie localement, ce qui permet de vérifier le câblage des circuits avant d'enregistrer le contrôleur sur le réseau LoRaWAN.

Le WS558 peut-il être piloté par un capteur de présence sans serveur ?

Oui, en tant qu'agent Milesight D2D il reçoit directement les ordres d'un capteur WS202 ou WS203, d'un bouton ou d'un panneau WS156, avec une latence très faible.

Quelle charge maximale par voie ?

10 A en charge résistive et 5 A en charge capacitive ou inductive par voie. En version LN, l'ensemble des sorties est limité à 16 A.

Quelle différence avec les interrupteurs WS50x ?

Le WS50x remplace un interrupteur mural et commande 1 ou 2 circuits sur place. Le WS558 se place au tableau et pilote 8 circuits depuis un seul module.

À propos de Milesight

Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.

Voir toute la gamme Milesight

Demander un devis pour le WS558

Précisez le nombre d'appareils, le type de bâtiment et votre serveur réseau LoRaWAN : nous revenons vers vous sous 24 h ouvrées avec une proposition et un conseil technique sur l'intégration à votre supervision. Les tarifs sont établis selon les quantités et la composition du projet.
