HWgroup Perseus Energy 242 - Passerelle M-Bus et Modbus RTU vers Modbus TCP
- Maître M-Bus jusqu'à 100 compteurs et port RS-485 Modbus RTU
- 4 ports RJ11 1-Wire UNI, 2 entrées S0 avec comptage, 1 relais, 1 zone de fuite WLD
- Open API Modbus TCP, SNMP v1/v3, MQTT, XML et BACnet
- Montage rail DIN, boîtier métal 35 × 111 × 140 mm, alimentation 24 V
- 100 compteurs et 1 000 variables, journal interne de 32 Mo
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet, M-Bus, Modbus RTU, RS-485 |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Fuite d'eau, Humidité, Impulsions, Température |
| Usage | Comptage énergétique, Détection de fuite, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Port 1-Wire, Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus et Modbus RTU (électricité, gaz, eau), sondes HWgroup 1-Wire UNI, câbles WLD A/B, HWgroup STE2 R2 (API Meters) |
| Capacité | 100 compteurs, 1 000 variables, 100 compteurs M-Bus |
| Interfaces terrain | 1 x maître M-Bus, 1 x RS-485 Modbus RTU, 4 x RJ11 1-Wire UNI |
| Entrées / sorties | 2 entrées contact sec avec comptage S0, 1 relais 50 V / 1 A, 1 zone WLD |
| Pack | Seul, Set (avec alimentation) |
- Aucune (filaire)
- Ethernet
- RS-485
- Modbus RTU
- M-Bus
- 1-Wire
- Modbus TCP
- BACnet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

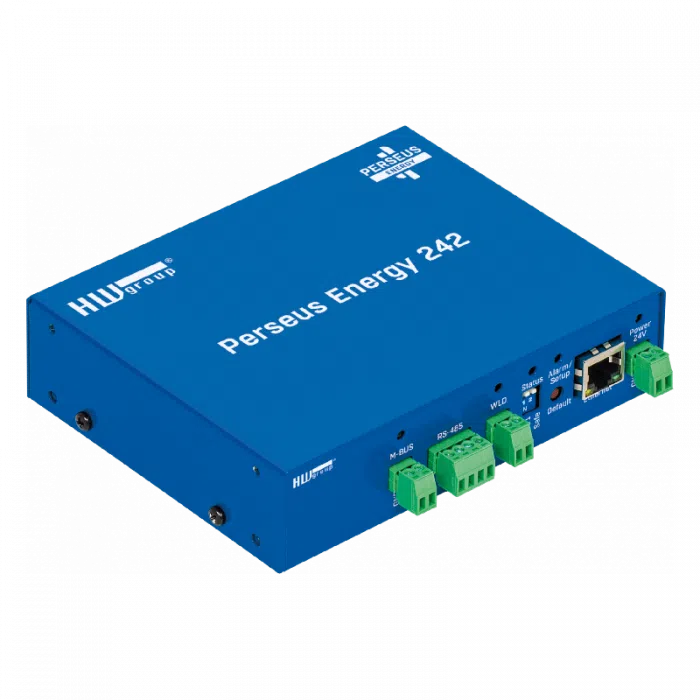

Le Perseus Energy 242 de HWgroup est une passerelle M-Bus et Modbus RTU pour le sous-comptage, qui relève les compteurs d'énergie et d'eau d'un bâtiment et publie leurs index en Modbus TCP, BACnet, SNMP ou MQTT. Monté sur rail DIN dans un boîtier métal, il trouve sa place dans un tableau électrique, une chaufferie ou une armoire technique.
Il complète le comptage par la supervision du local : sondes 1-Wire de température et d'humidité, comptage d'impulsions S0, détection de fuite et relais d'action. Les intégrateurs GTB et les gestionnaires d'énergie disposent ainsi d'un seul équipement pour les données de consommation et l'environnement technique.
Points forts du Perseus Energy 242
- Maître M-Bus sur bornier, jusqu'à 100 compteurs M-Bus
- 1 port RS-485 Modbus RTU avec sortie 12 V pour compteurs et équipements tiers
- 2 entrées contact sec avec compteurs d'impulsions S0
- 4 ports RJ11 1-Wire UNI (2 capteurs max par port) et 1 zone de détection de fuite WLD
- 1 sortie relais 50 V / 1 000 mA pour une action locale (ventilation, climatisation)
- 100 compteurs, 1 000 variables et journal interne de 32 Mo
- Open API Modbus TCP, SNMP v1/v3, MQTT, XML et BACnet
- Montage rail DIN, alimentation 24 V, fonctionnement de -30 à +85 °C
Applications en bâtiment et sur site technique
- Sous-comptage en bâtiment tertiaire et décret BACS : relevé des compteurs électriques et d'eau M-Bus et remontée des index vers la GTB.
- Logement collectif : relève à distance des compteurs d'eau M-Bus d'un immeuble, cas d'usage documenté par HWgroup à Prague.
- Chaufferies et locaux techniques : comptage, température et détection de fuite dans un même boîtier.
- Entrepôts, serres et stockage pharmaceutique : suivi climatique et consommation sur un site distant.
- Machines industrielles : lecture de compteurs Modbus et d'impulsions S0 pour l'analyse de consommation.
Intégration et compatibilité
Le Perseus Energy 242 combine trois sources de données : le bus M-Bus, le bus RS-485 Modbus RTU et les équipements réseau lus par l'API Meters (Modbus TCP, SNMP, MQTT, XML HWgroup, par exemple un STE2 R2). Toutes les valeurs sont republiées en Modbus TCP, SNMP, MQTT, XML et BACnet (BACnet/TCP selon HWgroup), ce qui simplifie leur reprise par une GTB ou un logiciel de gestion de l'énergie.
Les conditions locales, le calendrier, le planificateur périodique et les scripts Lua permettent de déclencher le relais ou une alerte selon les mesures. Les alertes partent de l'appareil par e-mail ou trap SNMP ; les SMS et appels passent par le portail SensDesk ou une passerelle SMS externe.
- Portails : HWg-cloud.com (gratuit), SensDesk en SaaS ou installé sur votre serveur, avec graphiques et rapports PDF
- Sécurité : RADIUS IEEE 802.1X, HTTPS avec certificat client, SNMPv3, IPv6
- Configuration par serveur web intégré ou à distance par SensDesk, application HWg Monitor (iOS et Android)
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600851 | Perseus Energy 242, unité seule | Armoire disposant déjà d'une alimentation 24 V |
| 600899 | Perseus Energy 242 set, avec alimentation | Installation autonome sans alimentation existante |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Réseau | Ethernet RJ45 10/100 Mbit/s (100BASE-T), serveur web intégré |
| M-Bus | 1 x maître M-Bus sur bornier, 100 compteurs M-Bus |
| Bus série | 1 x RS-485 Modbus RTU sur bornier, avec sortie 12 V |
| Ports capteurs | 4 x RJ11 1-Wire / 1-Wire UNI, 2 capteurs externes max par port |
| Entrées | 2 entrées contact sec avec compteurs d'impulsions S0 |
| Sortie | 1 relais 50 V, 1 000 mA |
| Détection de fuite | 1 zone pour câble détecteur WLD A/B |
| Capacité | 100 compteurs, 1 000 variables, 100 valeurs 1-Wire, 100 valeurs RS-485 |
| Journal interne | 32 Mo |
| Open API | SNMP v1 + v3, XML, Modbus TCP, MQTT, BACnet/TCP |
| Alertes | Trap SNMP, e-mail ; SMS et appels via portail ou passerelle SMS externe |
| Sécurité | IPv6, SNMPv3, RADIUS IEEE 802.1X, comptes administrateur et utilisateur, HTTPS avec certificat client |
| Alimentation | 24 V par bornier uniquement |
| Température de fonctionnement | -30 à +85 °C |
| Humidité de fonctionnement | 5 à 95 % HR |
| Boîtier | Métal, rail DIN, 35 × 111 × 140 mm (fiche technique), 505 g |
| Indice de protection | IP40 |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU, M-Bus, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Fuite d'eau, Énergie électrique, Débit / volume d'eau, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Détection de fuite, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Port 1-Wire, Sortie relais
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus et Modbus RTU (électricité, gaz, eau), sondes HWgroup 1-Wire UNI, câbles WLD A/B, HWgroup STE2 R2 (API Meters)
- Capacité
- 100 compteurs, 1 000 variables, 100 compteurs M-Bus
- Interfaces terrain
- 1 x maître M-Bus, 1 x RS-485 Modbus RTU, 4 x RJ11 1-Wire UNI
- Entrées / sorties
- 2 entrées contact sec avec comptage S0, 1 relais 50 V / 1 A, 1 zone WLD
- Pack
- Seul, Set (avec alimentation)
Contenu et accessoires compatibles
La référence 600851 contient la passerelle seule ; le set 600899 ajoute l'alimentation.
Découvrez aussi nos autres passerelles M-Bus.
- Compteurs d'énergie M-Bus ou Modbus, voir nos compteurs d'énergie électrique (HWgroup recommande le compteur triphasé M-Bus ED 310.DB HWG, 63 A)
- Sonde CO2, température et humidité HTemp CO2 485-RTU sur le bus RS-485
- Câble détecteur WLD A pour la détection de fuite, détecteur de fumée optique FDR26 sur entrée
- Sondes 1-Wire UNI HWgroup, voir nos sondes et capteurs filaires
Documentation
Questions fréquentes
Quels compteurs le Perseus Energy 242 peut-il relever ?
Les compteurs M-Bus filaires sur son maître M-Bus (jusqu'à 100 compteurs), les compteurs et équipements Modbus RTU sur son port RS-485 et les compteurs à sortie impulsion S0 sur ses 2 entrées. HWgroup cite les compteurs d'électricité, de gaz et d'eau, les onduleurs et les climatiseurs.
Comment alimenter le Perseus Energy 242 ?
Le Perseus Energy 242 s'alimente uniquement en 24 V par bornier. Le pack set 600899 inclut l'alimentation ; avec la référence seule, prévoyez une alimentation 24 V dans l'armoire.
Peut-on intégrer les index M-Bus dans une GTB BACnet ou Modbus ?
Oui. Les valeurs lues sur le M-Bus sont republiées en Modbus TCP, en BACnet (BACnet/TCP selon HWgroup), en SNMP, en MQTT et en XML, ce qui évite une passerelle M-Bus dédiée côté GTB.
Quelle différence avec les Perseus Energy 240 et 285 ?
Le 240 est une passerelle RS-485 seule, sans M-Bus ni entrées. Le 285 reprend le principe du 242 avec 6 ports 1-Wire, 4 entrées S0, 2 relais 250 V / 10 A, un modem LTE intégré et une alimentation 230 V.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Perseus Energy 242
Indiquez le nombre d'appareils, les sondes et le mode de remontée visé (GTB, SNMP, portail) : notre équipe vous répond sous 24 h ouvrées avec un conseil technique et une offre adaptée à vos quantités. Le bouton « Demander un devis » ou l'ajout à votre sélection vous permet de regrouper plusieurs références.
