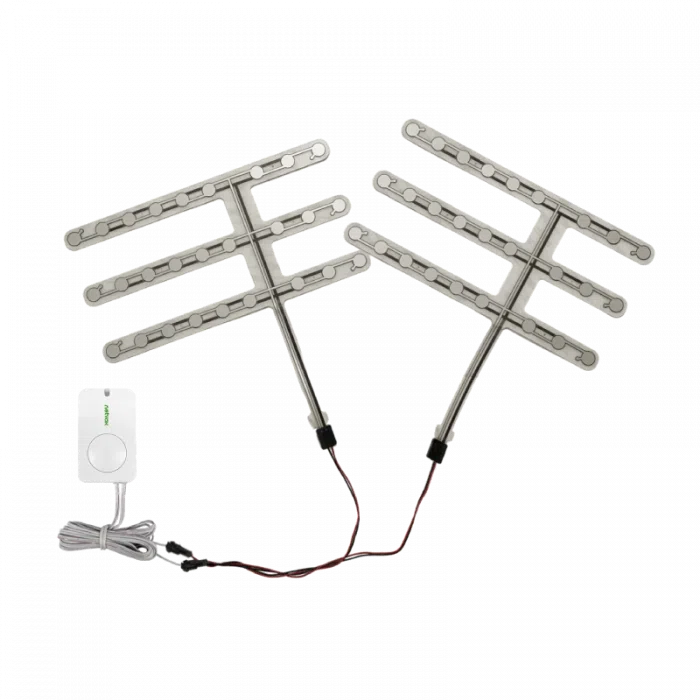

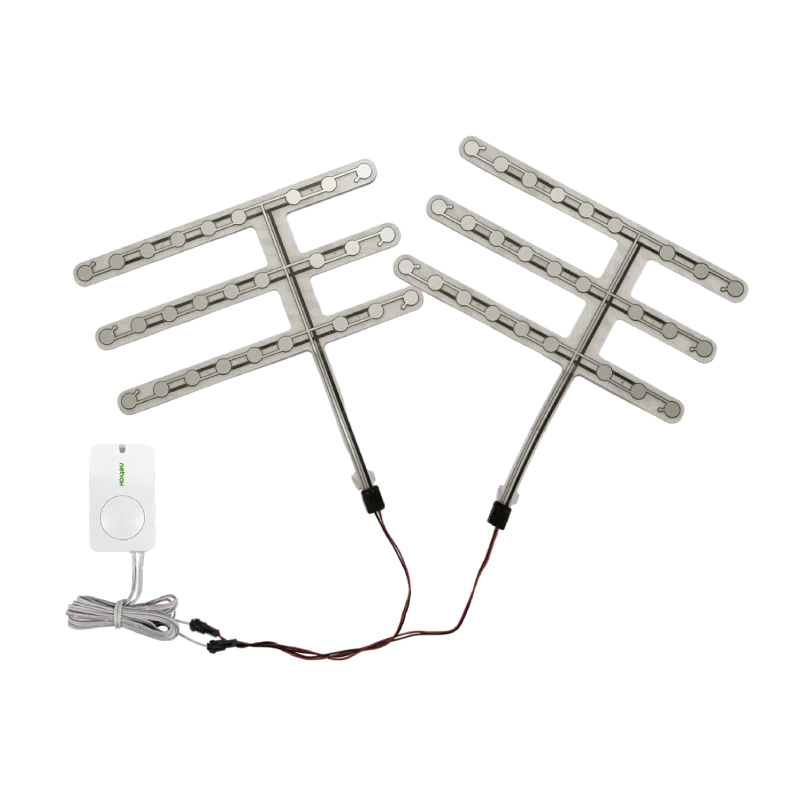

Réf. R311WANetvox R311WA - Capteur de présence sur siège LoRaWAN, 2 voies
- Détection d'occupation de siège par tapis de pression souple, 2 voies indépendantes
- Déclenchement à partir de 200 à 300 g, durée de vie du capteur d'au moins 150 000 cycles
- LoRaWAN Classe A, portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V en parallèle, veille 12 µA
- Boîtier IP30 de 57 x 35 x 15,2 mm, tapis 300 x 300 x 0,65 mm
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Présence / mouvement |
| Usage | GTB / intégration BMS, Occupation des espaces |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Capteur de pression souple (tapis) |
| Voies de détection | 2 (état 1 et état 2 indépendants) |
| Tapis de pression | 300 x 300 x 0,65 mm, câble 1 m |
| Piles | 2 x CR2450 3 V en parallèle (620 mAh chacune) |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R311WA est un capteur de présence sur siège LoRaWAN (seat occupancy sensor) : un tapis de pression souple glissé dans l'assise détecte si une personne est assise et le boîtier émetteur transmet chaque changement d'état, place occupée ou place libérée, vers le réseau LoRaWAN. Il gère deux voies de détection indépendantes avec un seul émetteur.
C'est un outil de mesure de l'occupation réelle pour les gestionnaires de bâtiments tertiaires, d'établissements d'enseignement et de salles de spectacle. Là où un détecteur de mouvement indique seulement qu'une pièce est occupée, le R311WA dit précisément quelles places sont prises, sans caméra et donc sans enjeu d'image. Les données alimentent la réservation de postes, le dimensionnement des espaces ou la régulation du chauffage et de la ventilation.
Points forts du R311WA
- Détection d'occupation par capteur de pression souple, seuil minimal de 200 à 300 g
- 2 voies indépendantes : deux états (1 occupé, 0 libre) dans chaque trame
- Tapis de 300 x 300 x 0,65 mm, câble UL2468 28 AWG de 1 m, durée de vie d'au moins 150 000 cycles
- Temporisation de libération réglable : DisableTime 30 s et DetectionTime 120 s par défaut
- Renvoi du dernier état configurable de 3 à 254 s après un déclenchement
- LoRaWAN Classe A, module Semtech SX1276, portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V en parallèle, veille 12 µA, rapport périodique par défaut toutes les 3 600 s
- Boîtier IP30 de 57 x 35 x 15,2 mm, 48,9 g, fonctionnement de -20 à +55 °C
Applications en bâtiment et sur site technique
- Tertiaire et flex office : suivi de l'occupation des postes de travail et des sièges de salles de réunion pour ajuster les surfaces et la réservation.
- Enseignement supérieur : taux de remplissage des amphithéâtres et grandes salles de cours, piloté depuis le système de gestion du campus.
- Salles de spectacle, conférences et stades : état des places en temps réel pour l'accueil, la sécurité et les statistiques de fréquentation.
- Gestion énergétique : relance du chauffage, de la climatisation ou de la ventilation uniquement quand les places sont réellement occupées.
Intégration et compatibilité
Le R311WA est un équipement LoRaWAN Classe A. Il s'enregistre sur tout serveur réseau LoRaWAN standard (ChirpStack, The Things Stack, ThingPark, serveur intégré à une passerelle) via les passerelles LoRaWAN du site. Netvox le déclare compatible avec Actility/ThingPark, The Things Network et MyDevices/Cayenne.
Les trames montantes arrivent sur le FPort 6 avec la tension de pile et les deux états d'occupation ; les commandes de configuration (MinTime, MaxTime, variation de tension, DisableTime, DetectionTime, renvoi du dernier état) passent par le FPort 7. Un décodeur officiel est disponible dans le référentiel The Things Network. Les états décodés se transmettent ensuite en MQTT ou HTTP vers une GTB, un outil de gestion des espaces ou un tableau de bord d'occupation.
Pour mesurer l'occupation au niveau d'une pièce plutôt que d'un siège, voir aussi nos capteurs de présence et d'occupation.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Détection de présence sur siège, 2 voies |
| Seuil de détection | 200 à 300 g minimum |
| Tapis de pression | 300 x 300 x 0,65 mm |
| Courant de fonctionnement max du capteur | 50 mA |
| Résistance de sortie max | 50 Ω |
| Tenue diélectrique du substrat | 2 kV DC |
| Durée de vie du capteur | Au moins 150 000 cycles |
| Câble | UL2468 28 AWG, diamètre 1 mm, 1 000 mm ± 15 mm, 80 °C max |
| Alimentation | 2 piles bouton CR2450 3 V (620 mAh chacune) |
| Tension de fonctionnement | 2,4 à 3,0 V DC |
| Courant de veille | 12 µA sous 3 V |
| Courant d'émission max | 120 mA sous 3 V |
| Courant de réception max | 11 mA sous 3 V |
| Seuil de pile faible | 2,4 V |
| Protocole radio | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Module radio | Semtech SX1276 |
| Bande de fréquences | EU863-870 (version EU868), autres plans régionaux en configuration usine |
| Puissance d'émission | 16 dBm en EU868 |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s) |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Modulation | LoRa ou FSK |
| Antenne | Intégrée |
| Indice de protection | IP30, usage intérieur |
| Dimensions du boîtier | 57 x 35 x 15,2 mm |
| Poids | 48,9 g |
| Température de fonctionnement | -20 à +55 °C |
| Humidité ambiante | Moins de 90 % HR, sans condensation |
| Température de stockage | -40 à +85 °C |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Présence / mouvement
- Usage
- GTB / intégration BMS, Occupation des espaces
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Capteur de pression souple (tapis)
- Voies de détection
- 2 (état 1 et état 2 indépendants)
- Tapis de pression
- 300 x 300 x 0,65 mm, câble 1 m
- Piles
- 2 x CR2450 3 V en parallèle (620 mAh chacune)
Documentation
Questions fréquentes
Où se place le tapis de pression du R311WA ?
Netvox préconise de le glisser entre la mousse et l'assise rigide (base métallique) du siège, pour qu'il reste invisible et protégé. Le tapis fait 300 x 300 x 0,65 mm et se raccorde au boîtier émetteur par un câble de 1 m ; le boîtier se colle sur une surface lisse sous ou derrière le siège.
Combien de sièges un R311WA peut-il suivre ?
Le R311WA gère deux voies de détection : la trame contient deux états distincts (Status1 et Status2), chacun passant à 1 quand le tapis correspondant détecte une pression et à 0 quand la place se libère. Un émetteur peut donc couvrir deux places voisines.
Pourquoi l'état libre n'est-il pas remonté immédiatement ?
Pour économiser les piles et éviter les faux départs quand une personne bouge, le R311WA applique une temporisation : il ne signale la place libre qu'après une période de détection (DetectionTime, 120 s par défaut) sans pression pendant les fenêtres d'échantillonnage (DisableTime, 30 s par défaut). Les deux valeurs se règlent à distance.
Quelle autonomie prévoir ?
Elle dépend du nombre de changements d'état et de l'intervalle de rapport (3 600 s par défaut). Les deux piles CR2450 de 620 mAh fonctionnent en parallèle avec un courant de veille de 12 µA ; Netvox fournit un calculateur en ligne pour estimer la durée de vie.
Le R311WA compte-t-il les personnes dans une salle ?
Il ne compte pas les passages : il indique si une place assise est occupée ou libre. En additionnant les états de plusieurs capteurs dans la plateforme, on obtient le taux d'occupation réel d'un amphithéâtre, d'une salle de réunion ou d'un open space.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R311WA
Précisez le nombre de places à équiper et le type de sièges : nous répondons sous 24 h ouvrées avec un conseil sur la pose et la couverture LoRaWAN. Les tarifs sont adaptés aux quantités du projet.
