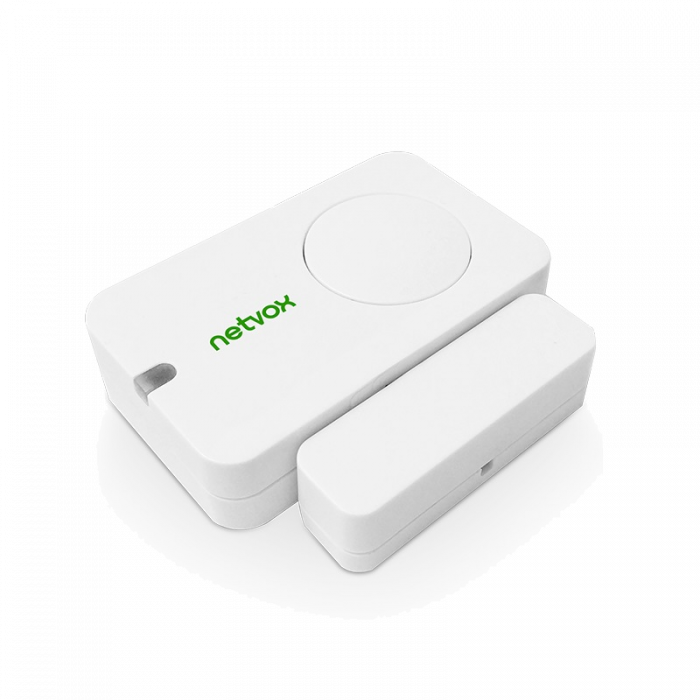

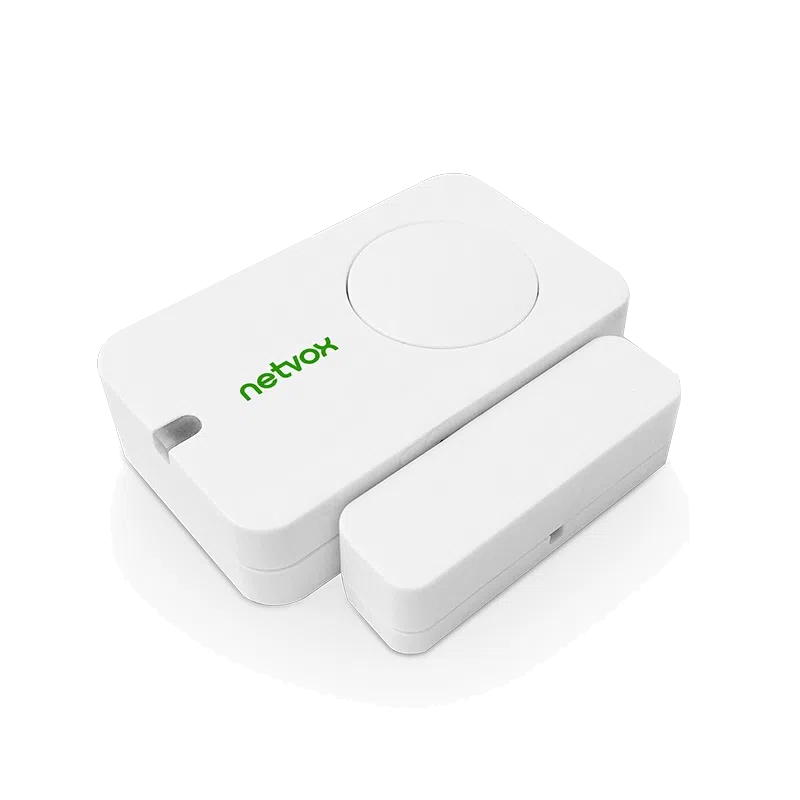

Réf. R311ANetvox R311A - Détecteur d'ouverture de porte et fenêtre LoRaWAN
- Détection d'ouverture par contact magnétique (ILS), aimant à moins de 2 cm
- LoRaWAN Classe A, certifié LoRa Alliance, portée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V, veille 12 µA
- Boîtier IP30 de 57 x 35 x 15,2 mm, 43,8 g, pose adhésive
- Fonctionnement de -20 à +55 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif |
| Certifications | LoRaWAN certifié |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Interrupteur à lame souple (ILS, reed switch) et aimant |
| Piles | 2 x CR2450 3 V |
| Dimensions | Boîtier 57 x 35 x 15,2 mm ; aimant 43 x 13 x 12 mm |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R311A est un détecteur d'ouverture LoRaWAN (door/window sensor) qui signale en temps réel l'ouverture et la fermeture d'une porte, d'une fenêtre ou d'un tiroir grâce à un interrupteur à lame souple (ILS, en anglais reed switch) et à un aimant. Chaque changement d'état part immédiatement vers le réseau LoRaWAN, sans câble ni alimentation secteur à prévoir.
Il s'adresse aux intégrateurs GTB, exploitants et services techniques qui veulent instrumenter rapidement des ouvrants : contrôle des accès aux locaux techniques, coupure du chauffage fenêtre ouverte, suivi des portes de chambres froides ou d'archives. Petit (57 x 35 x 15,2 mm), alimenté par deux piles bouton et certifié par la LoRa Alliance, il se colle en quelques minutes et rejoint un réseau privé ou opéré existant.
Points forts du R311A
- Contact magnétique intégré, état ouvert (1) ou fermé (0) transmis dès le changement
- Écart aimant et boîtier inférieur à 2 cm, pose par adhésif 3M
- LoRaWAN Classe A, certification LoRa Alliance, module Semtech SX1276
- Portée annoncée jusqu'à 10 km en champ libre, sensibilité -136 dBm en SF12
- 2 piles CR2450 3 V, courant de veille 12 µA, alerte pile faible sous 2,4 V
- Rapport périodique par défaut toutes les 3 600 s avec la tension de pile
- Temporisations d'état ouvert et fermé (OnOffStateDuration) et réémission du dernier message configurables (micrologiciel récent)
- Boîtier IP30 de 43,8 g, fonctionnement de -20 à +55 °C
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : détection des fenêtres ouvertes pour réduire la consigne de chauffage ou de climatisation dans les bureaux et les salles de classe.
- Locaux techniques et datacenter : surveillance des portes de salles serveurs, de TGBT, de chaufferies ou de baies, avec horodatage des ouvertures.
- Santé et logistique : suivi des portes de réfrigérateurs, de congélateurs et de chambres froides, ou des portes de quais.
- Sécurité des locaux : remontée d'une alarme d'intrusion vers la supervision en dehors des heures d'occupation.
Intégration et compatibilité
Le R311A est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré d'une passerelle) via les passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6, les commandes de configuration descendantes sur le FPort 7.
Le décodeur est publié dans le référentiel officiel The Things Network et le format est documenté dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être remontées en MQTT ou HTTP vers une supervision, un superviseur GTB ou une passerelle BACnet ou Modbus, selon l'architecture retenue. La configuration se fait à distance par downlink : intervalle minimal (MinTime) et maximal (MaxTime) de 1 à 65 535 s, seuil de variation de la pile (0,1 V par défaut), temporisations d'état ouvert et fermé OnOffStateDuration (micrologiciel postérieur au 20 octobre 2023) et réémission automatique du dernier message de 3 à 254 s. Par défaut, l'appareil émet une trame par heure (MinTime = MaxTime = 3 600 s).
La trame de données contient la tension de pile et l'état du contact. L'appareil se met en service par un appui sur la touche de fonction ; une pression longue de 5 secondes restaure la configuration usine. Retrouvez les autres détecteurs d'ouverture de porte et fenêtre et l'ensemble des capteurs Netvox.
Caractéristiques techniques
| Fonction | Détection d'ouverture et de fermeture par interrupteur à lame souple (ILS) |
| État transmis | Ouvert : 1 ; fermé : 0, envoi immédiat au changement d'état |
| Distance aimant et boîtier | Inférieure à 2 cm |
| Alimentation | 2 piles bouton CR2450 3 V |
| Tension de fonctionnement | 2,4 à 3,0 V DC |
| Seuil de tension basse | 2,4 V (alarme pile faible dans la trame) |
| Courant en veille | 12 µA sous 3,0 V |
| Courant en émission (max) | 120 mA sous 3,0 V |
| Courant en réception (max) | 11 mA sous 3,0 V |
| Précision de mesure de la pile | ±0,1 V |
| Module radio | Semtech SX1276, LoRa ou FSK (au choix) |
| Protocole | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (définie en usine) |
| Puissance d'émission | 16 dBm en EU868 (20 dBm en US915, AU915 et IN865) |
| Sensibilité de réception | -136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK |
| Antenne | Intégrée |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Dimensions | Boîtier 57 x 35 x 15,2 mm ; aimant 43 x 13 x 12 mm |
| Poids | 43,8 g |
| Indice de protection | IP30, usage intérieur |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Certification | LoRaWAN, certifié LoRa Alliance |
| Plateformes citées | Actility/ThingPark, TTN, MyDevices/Cayenne |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Ouverture / contact
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Sécurité des locaux
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Adhésif
- Certifications
- LoRaWAN certifié
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Interrupteur à lame souple (ILS, reed switch) et aimant
- Piles
- 2 x CR2450 3 V
- Dimensions
- Boîtier 57 x 35 x 15,2 mm ; aimant 43 x 13 x 12 mm
Contenu et accessoires compatibles
Le R311A est fourni avec son aimant ; la fixation se fait par adhésif double face sur une surface propre et lisse (pas sur une surface rugueuse). Il fonctionne avec deux piles bouton CR2450 3 V et nécessite une passerelle LoRaWAN à portée. Éviter de le placer dans un coffret métallique ou à proximité immédiate d'équipements électriques qui perturberaient la transmission radio.
Documentation
Questions fréquentes
Quelle autonomie attendre du Netvox R311A ?
Netvox ne donne pas de durée fixe : l'autonomie des deux piles CR2450 dépend de la fréquence des trames périodiques et du nombre d'ouvertures. Le constructeur met à disposition un calculateur en ligne pour estimer la durée de vie selon la configuration. Le R311A consomme 12 µA en veille et signale une pile faible sous 2,4 V.
À quelle distance placer l'aimant du boîtier ?
L'écart entre l'aimant et le boîtier doit rester inférieur à 2 cm. L'aimant doit se déplacer le long de l'axe longitudinal du capteur (axe X) : un mouvement selon l'autre axe peut provoquer des rapports répétés à cause du champ magnétique.
Le R311A peut-il être installé en extérieur ?
Non. Le boîtier est IP30 et le manuel précise que le produit n'est pas étanche : il se pose à l'intérieur, sur des menuiseries, des portes de locaux techniques ou des armoires. Pour un portail ou une porte exposée aux intempéries, il faut un détecteur prévu pour l'extérieur.
Quelle différence avec le Netvox R311CC ?
Le R311A surveille un seul ouvrant avec un contact magnétique intégré au boîtier. Le R311CC reçoit deux contacts magnétiques déportés et transmet deux états indépendants, ce qui permet de suivre deux ouvrants proches avec un seul émetteur.
Avec quel serveur LoRaWAN fonctionne-t-il ?
Avec tout serveur réseau LoRaWAN standard. Netvox cite Actility/ThingPark, The Things Network et MyDevices/Cayenne, et un décodeur officiel est disponible dans le référentiel The Things Network. Le R311A est certifié par la LoRa Alliance.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R311A
Indiquez le nombre d'ouvrants à équiper, le type de bâtiment et votre réseau LoRaWAN existant : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous conseillent aussi sur la passerelle et la plateforme de supervision.
