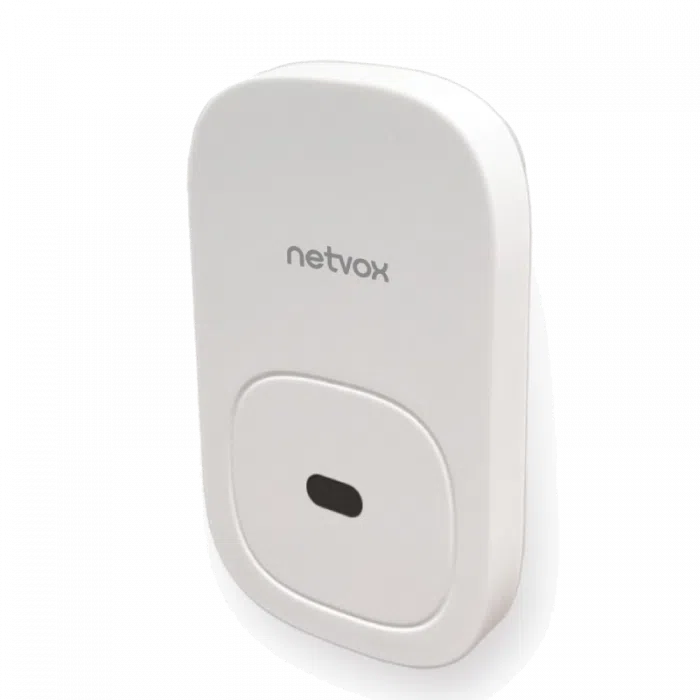

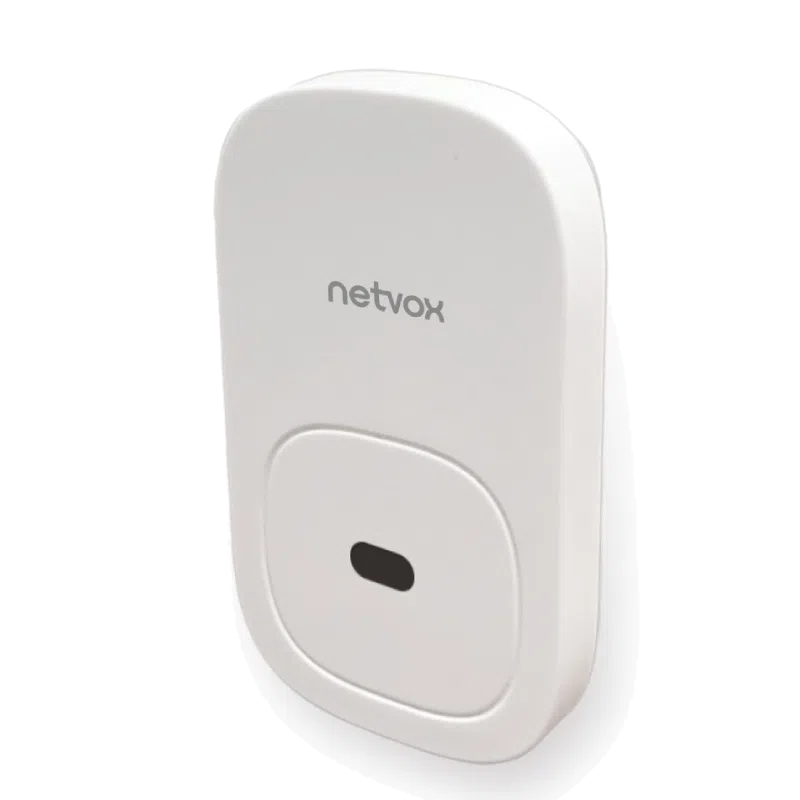

Réf. R315LANetvox R315LA - Capteur de distance ToF LoRaWAN, détection jusqu'à 62 cm
- Capteur de proximité LoRaWAN Classe A à temps de vol (ToF) 850 nm
- Mesure de distance de 0 à 62 cm, champ de vision pyramidal de 25°
- 2 piles CR2450 en parallèle : 2 ans à 25 °C, relevé toutes les 60 min en SF10
- Boîtier IP30 de 75,5 x 44 x 16,35 mm, pose par adhésif double face
- Seuil de présence et pas de variation de distance réglables à distance
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Niveau / distance |
| Usage | GTB / intégration BMS, Occupation des espaces |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif |
| Plage de mesure | Distance : 0 à 62 cm |
| Autonomie | 1 à 3 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Temps de vol (ToF), 850 nm, champ de vision 25° |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R315LA est un capteur de distance LoRaWAN à temps de vol (ToF, Time of Flight) qui mesure l'écart entre son optique et un objet placé à moins de 62 cm. Il signale ainsi la présence, l'absence ou l'épuisement d'un élément : rouleau de papier, consommable, pièce sur un poste, objet dans un casier. Il s'adresse aux exploitants et aux prestataires de services généraux qui veulent piloter leurs tournées à partir de données réelles.
Alimenté par deux piles bouton CR2450, le R315LA se colle en quelques secondes sans câblage ni perçage. Il remonte la distance mesurée et un état binaire (objet présent ou non) vers votre serveur LoRaWAN, ce qui permet de déclencher une intervention uniquement quand c'est nécessaire, dans les sanitaires d'un immeuble de bureaux comme dans les locaux d'un site logistique.
Points forts du R315LA
- Mesure optique ToF de 0 à 62 cm, longueur d'onde 850 nm, champ de vision de 25°
- Plage typique de 5 à 55 cm relevée par Netvox sur du papier et du papier toilette en intérieur
- État présent ou absent calculé par le capteur : seuil OnDistanceThreshold de 100 mm par défaut
- Émission immédiate quand la distance varie de plus de 20 mm (réglage par défaut, modifiable)
- Autonomie de 2 ans à 25 °C avec un relevé toutes les 60 minutes, 20 dBm et SF10
- Courant de veille de 15 µA, consommation du capteur ToF de 1,7 mA en mesure
- Boîtier IP30 compact de 75,5 x 44 x 16,35 mm, fixation par adhésif double face
Applications en bâtiment et sur site technique
- Sanitaires de bureaux, centres commerciaux et gares : alerte avant la rupture de papier toilette, tournées de nettoyage planifiées sur besoin réel.
- Hôtellerie et santé : suivi des consommables dans les chambres, offices et réserves sans contrôle visuel systématique.
- Enseignement et collectivités : supervision des équipements d'hygiène dans les écoles, gymnases et bâtiments publics.
- Logistique et industrie : détection de présence d'un bac, d'un carton ou d'une pièce sur un emplacement à courte distance.
- Services généraux : vérification qu'un casier, un rangement ou un poste est occupé ou vide.
Intégration et compatibilité
Le R315LA est un équipement LoRaWAN Classe A à saut de fréquence (FHSS). Il communique en LoRa ou en FSK (modulation choisie à la commande) sur une bande configurée en usine, EU863-870 pour un déploiement en France. Chaque trame contient la tension de pile, l'état présent ou absent et la distance en millimètres.
Le capteur fonctionne avec toute passerelle LoRaWAN et tout serveur réseau standard (The Things Network, ChirpStack, Actility ThingPark, myDevices Cayenne cités par Netvox). Le format des trames montantes et les commandes descendantes sont décrits dans le manuel : l'intégrateur écrit ou reprend le décodeur pour sa plateforme. Les données remontent ensuite vers la GTB en MQTT ou HTTP depuis le serveur réseau, ou sous forme de points BACnet ou Modbus via une passerelle edge.
La configuration se fait par commandes descendantes : intervalles mini et maxi (3 600 s par défaut), pas de variation de distance, seuil de présence. Pour compléter l'installation, consultez nos capteurs de niveau et de distance, les passerelles LoRaWAN et la gamme Netvox.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Capteur de proximité et de distance |
| Technologie de mesure | Temps de vol (ToF), 850 nm |
| Plage de mesure | 0 à 62 cm (typique 5 à 55 cm sur papier, en intérieur) |
| Champ de vision | 25°, couverture pyramidale |
| Consommation du capteur ToF | 1,7 mA (échantillonnage 10 Hz) |
| Température de fonctionnement du capteur ToF | -20 à +70 °C |
| Technologie radio | LoRaWAN Classe A, saut de fréquence (FHSS), module R109 |
| Débit | 0,3 à 50 kbit/s (LoRa), 0,6 à 300 kbit/s (FSK) |
| Antenne | Hélicoïdale, intégrée |
| Modulation | LoRa ou FSK (une seule, choisie à la commande) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (bande configurée en usine, EU868 pour la France) |
| Puissance d'émission | 16 dBm en EU868 (jusqu'à 20 dBm en US915, AU915 et IN865) |
| Sensibilité | -123 dBm (FSK, déviation 5 kHz, 1,2 kbit/s) |
| Portée radio | 10 km en champ libre, selon l'environnement |
| Alimentation | 2 piles CR2450 3 V en parallèle (620 mAh chacune) |
| Tension de fonctionnement | 2,6 à 3 V, alarme de pile faible à 2,6 V |
| Courant de veille | 15 µA sous 3 V |
| Autonomie | 2 ans (25 °C, relevé toutes les 60 min, 20 dBm, SF10) |
| Précision de mesure de la pile | ±0,1 V |
| Indice de protection | IP30 |
| Dimensions | 75,5 x 44 x 16,35 mm |
| Montage | Adhésif double face sur surface plane |
| Température de fonctionnement | -20 à +55 °C |
| Humidité ambiante | Moins de 90 % HR sans condensation |
| Température de stockage | -40 à +85 °C |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Niveau / distance
- Usage
- GTB / intégration BMS, Occupation des espaces
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Adhésif
- Plage de mesure
- Distance : 0 à 62 cm
- Autonomie
- 1 à 3 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Temps de vol (ToF), 850 nm, champ de vision 25°
Contenu et accessoires compatibles
Le R315LA se fixe par adhésif double face sur une surface plane, à l'écart de tout boîtier métallique ou équipement électrique qui perturberait la radio. Il se complète d'une passerelle LoRaWAN si le bâtiment n'est pas encore couvert. Pour une détection infrarouge de proximité plus simple, voir aussi le Netvox R311LA.
Documentation
Questions fréquentes
Quelle distance le R315LA peut-il mesurer ?
La plage annoncée par Netvox va de 0 à 62 cm. Sur du papier en intérieur, la plage typique relevée est de 5 à 55 cm. La lumière ambiante, la température et la tension de pile peuvent réduire cette plage.
Quelle est l'autonomie des piles ?
Netvox annonce 2 ans à 25 °C avec un relevé toutes les 60 minutes, une puissance de 20 dBm et un facteur d'étalement SF10. Des relevés plus fréquents ou une radio dégradée réduisent cette durée.
Comment le capteur sait-il qu'un rouleau est vide ?
Il compare la distance mesurée à un seuil (100 mm par défaut). Sous ce seuil, l'état vaut 1, objet présent ; au-delà, il vaut 0. Le seuil se règle par commande descendante selon le distributeur ou le support équipé.
Le R315LA peut-il être installé à l'extérieur ?
Non. Son boîtier est IP30 et sa plage de fonctionnement va de -20 à +55 °C, avec moins de 90 % HR sans condensation : il est destiné aux locaux intérieurs.
Quelle différence avec le Netvox R311LA ?
Le R311LA détecte une proximité par infrarouge, alors que le R315LA mesure une distance réelle en millimètres grâce à son capteur ToF, ce qui permet de régler finement le seuil et de suivre un niveau.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R315LA
Indiquez le nombre de R315LA, la bande souhaitée et votre infrastructure LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur le déploiement. Les tarifs sont établis selon les quantités et peuvent inclure passerelle et mise en service.
