Robustel OTD6710 - Boîtier extérieur IP67 pour routeur 4G/5G
- Boîtier IP67 et IK08 pour routeurs Robustel 4G et 5G
- Dissipateur aluminium intégré et aérateur anti-condensation
- Jusqu'à 4 antennes cellulaires et 2 antennes Wi-Fi internes
- Jusqu'à 4 presse-étoupes M16 et M22 étanches
- Fixation murale ou sur mât, -40 à +75 °C
| Usage | Extérieur / espaces verts, Réseau industriel, Télégestion de sites distants |
|---|---|
| Indice de protection | IP67 |
| Type de montage | Mural, Sur mât ou poteau |
| Compatibilité | Robustel R1520, R1520LG, R5010, R5020 Lite, R5020 et R5030 |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Variante | Version A2410, A2600, B2600 ou C1402 selon le routeur à intégrer |
| Caractéristiques antenne | Jusqu'à 4 antennes PCB cellulaires internes (7 dBi à 700-960 MHz, 6,1 dBi à 1710-5000 MHz) et 2 antennes Wi-Fi internes (5,5 / 4,6 dBi) |
| Connecteur | SMA (cellulaire interne), RP-SMA (Wi-Fi interne), N femelle (port externe selon version) |
| Presse-étoupes | M16 pour alimentation et série, M22 pour Ethernet, câble de 6 à 8 mm |
| Matériau | PC 945U UL 746C F1, UL94-V0, dissipateur aluminium 156 x 75 x 14 mm |
| Dimensions | 258,5 x 197,4 x 95 mm, environ 1,7 kg |
| Compatibilité (version) | R1520 et R1520LG, R5020 Lite, R5020 et R5030, R5010 |
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

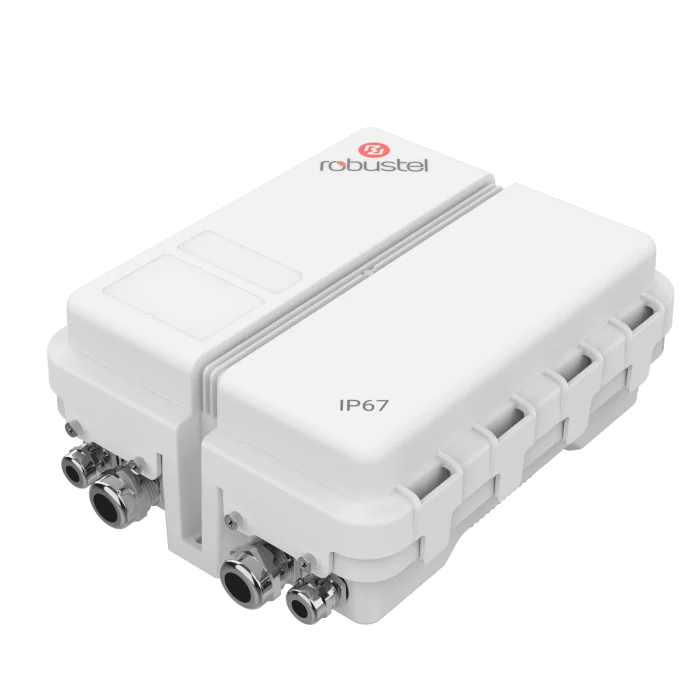

Le Robustel OTD6710 est un boîtier IP67 pour routeur industriel 4G ou 5G, prévu pour une installation en façade, en toiture ou sur mât. Il protège le routeur de la poussière, de l'eau et des UV, évacue sa chaleur par un dissipateur en aluminium et intègre ses antennes, sans armoire étanche à fabriquer sur mesure.
Chaque version est équipée pour un modèle précis : R1520 et R1520LG, R5020 Lite, R5020 et R5030, ou R5010. Il complète nos routeurs 4G et 5G industriels et la gamme Robustel.
Points forts de l'OTD6710
- Étanchéité IP67 et résistance aux chocs IK08
- Polycarbonate PC 945U classé UL 746C F1 (tenue aux UV) et UL94-V0

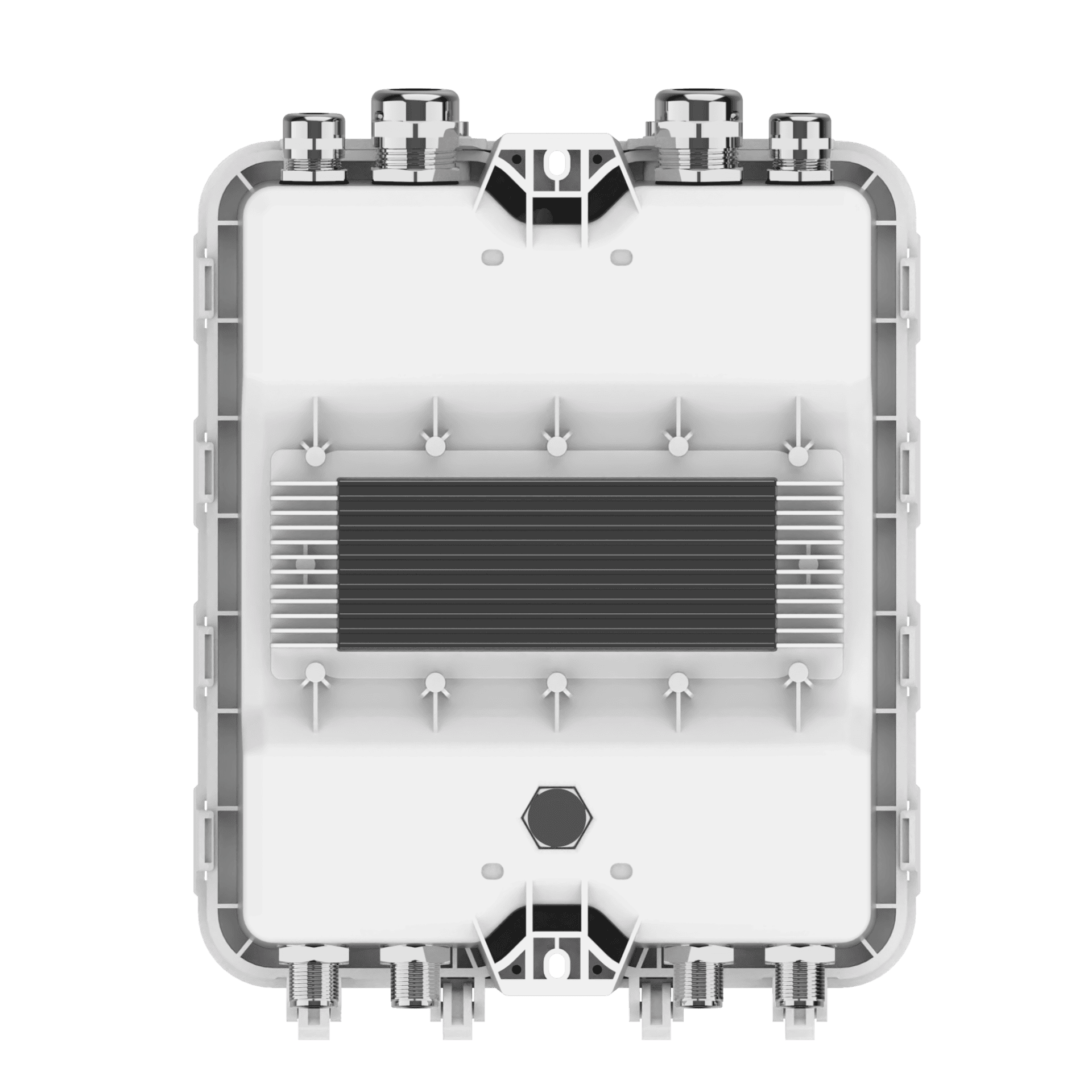

- Dissipateur aluminium intégré de 156 x 75 x 14 mm, sans ventilateur
- Aérateur étanche intégré contre la condensation
- Jusqu'à 4 antennes PCB cellulaires internes, 700-960 MHz et 1710-5000 MHz
- Jusqu'à 2 antennes Wi-Fi internes 2,4 et 5 GHz, ou ports N externes selon version
Applications en bâtiment et sur site technique
- Routeur 4G ou 5G en toiture d'un bâtiment tertiaire, au plus près du signal cellulaire
- Passerelle LoRaWAN R1520LG en façade ou sur mât pour couvrir les capteurs d'un campus
- Télégestion de postes de relevage, de forages ou de bassins de collectivité
Intégration et compatibilité
Le routeur se fixe à l'intérieur et se raccorde aux antennes internes par des câbles SMA (cellulaire) et RP-SMA (Wi-Fi). Les presse-étoupes M16 laissent passer l'alimentation et la liaison série, les M22 les câbles Ethernet, pour des gaines de 6 à 8 mm de diamètre. Un câble adaptateur d'alimentation E000630228 est fourni avec les versions A2410, B2600 et C1402.

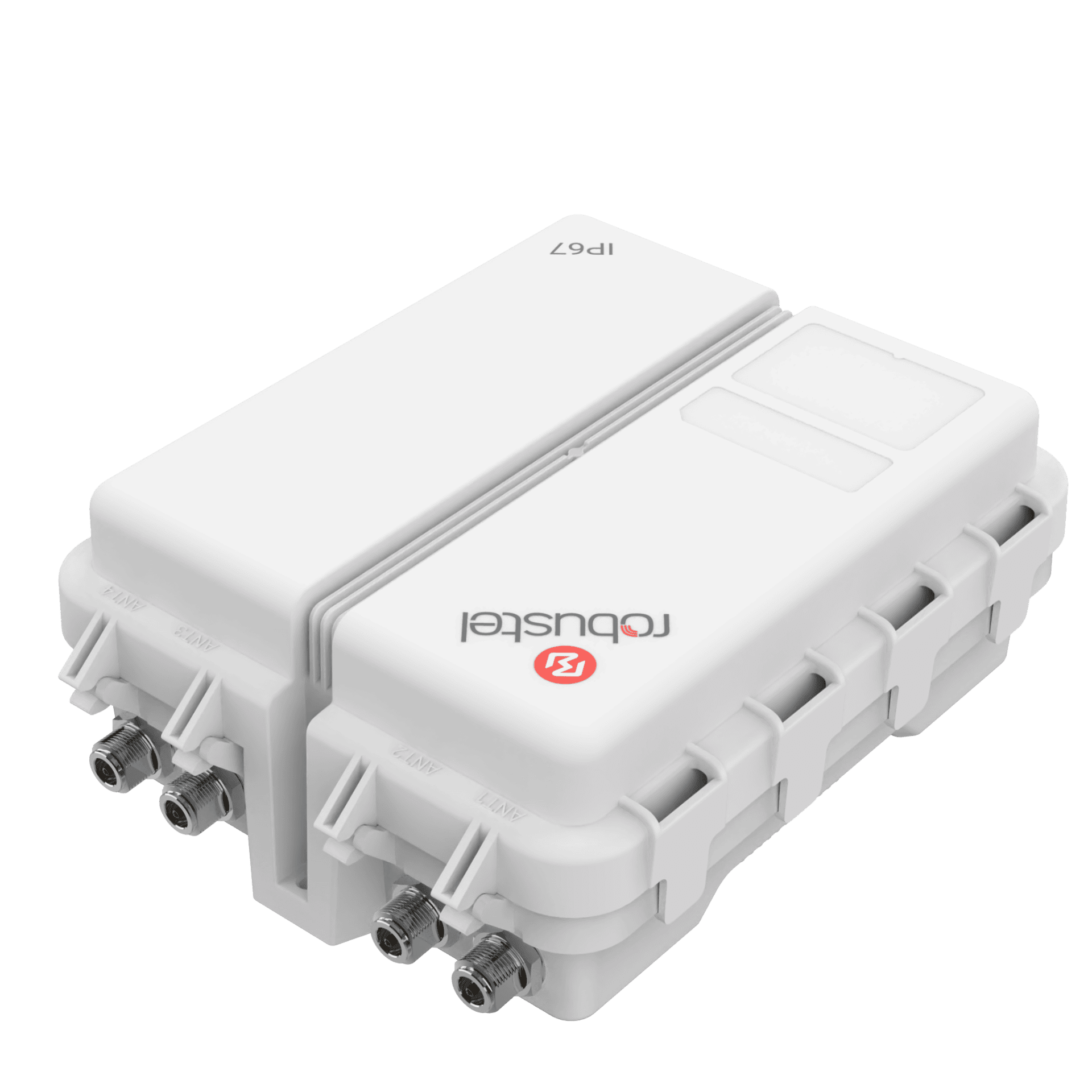

La version A2410 dispose d'un port N externe relié au routeur par un câble RP-SMA vers N, pour une antenne fibre de verre à gain élevé. Le routeur subit environ 10 °C de plus que l'air ambiant dans le boîtier : la plage réelle dépend du modèle intégré, de sa charge et de l'ensoleillement. Pour un mât, prévoyez deux colliers de 22 mm de large, non fournis. Voir aussi nos antennes 4G, 5G et LoRa.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| S000200007 (OTD6710-A2410) | 2 antennes cellulaires et 2 antennes Wi-Fi internes, 1 port N externe (câble RP-SMA vers N), 2 x M16, 2 x M22 | R1520 et passerelle LoRaWAN R1520LG |
| S000200008 (OTD6710-A2600) | 4 antennes cellulaires et 2 antennes Wi-Fi internes, 2 x M16, 2 x M22 | R5020 Lite |
| S000200009 (OTD6710-B2600) | 4 antennes cellulaires et 2 antennes Wi-Fi internes, 2 x M16, 2 x M22 | R5020 et R5030 |
| S000200010 (OTD6710-C1402) | 4 antennes cellulaires internes, 1 x M16, 1 x M22 | R5010 |
Caractéristiques techniques
| Antennes cellulaires internes | Jusqu'à 4, SMA, 700-960 et 1710-5000 MHz, 7,0 dBi et 6,1 dBi maximum, omnidirectionnelles, 50 ohms |
| Antennes Wi-Fi internes | Jusqu'à 2, RP-SMA, 2,4-2,5 et 5,15-5,85 GHz, 5,5 dBi et 4,6 dBi maximum |
| Ports d'antenne externes | Jusqu'à 4 ports N selon configuration, bouchons étanches sur les ports inutilisés |
| Presse-étoupes | M16 (alimentation, série) et M22 (Ethernet), serrage 6 à 8 mm |
| Matériau | PC 945U (UL 746C F1), UL94-V0 |
| Dissipation | Dissipateur aluminium intégré 156 x 75 x 14 mm, aérateur étanche |
| Dimensions | 258,5 x 197,4 x 95 mm |
| Poids | Environ 1,7 kg selon configuration |
| Montage | Mural ou sur mât (colliers de 22 mm non fournis) |
| Températures | Fonctionnement -40 à +75 °C, stockage -40 à +85 °C, humidité 5 à 95 % sans condensation |
| Protection | IP67, IK08, RoHS 2.0 |
Critères de sélection
- Usage
- Télégestion de sites distants, Extérieur / espaces verts, Réseau industriel
- Indice de protection
- IP67
- Type de montage
- Mural, Sur mât ou poteau
- Compatibilité
- Robustel R1520, R1520LG, R5010, R5020 Lite, R5020 et R5030
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Variante
- Version A2410, A2600, B2600 ou C1402 selon le routeur à intégrer
- Caractéristiques antenne
- Jusqu'à 4 antennes PCB cellulaires internes (7 dBi à 700-960 MHz, 6,1 dBi à 1710-5000 MHz) et 2 antennes Wi-Fi internes (5,5 / 4,6 dBi)
- Connecteur
- SMA (cellulaire interne), RP-SMA (Wi-Fi interne), N femelle (port externe selon version)
- Presse-étoupes
- M16 pour alimentation et série, M22 pour Ethernet, câble de 6 à 8 mm
- Matériau
- PC 945U UL 746C F1, UL94-V0, dissipateur aluminium 156 x 75 x 14 mm
- Dimensions
- 258,5 x 197,4 x 95 mm, environ 1,7 kg
- Compatibilité (version)
- R1520 et R1520LG, R5020 Lite, R5020 et R5030, R5010
Documentation
Questions fréquentes
Le routeur est-il fourni avec le boîtier ?
Non. Les références proposées ici sont des boîtiers seuls, équipés pour un modèle de routeur précis. Le routeur et son alimentation sont à commander à part ; nous pouvons les réunir dans un même devis.
Faut-il des antennes extérieures ?
Non dans la plupart des cas : les antennes cellulaires et Wi-Fi sont intégrées. La version A2410 offre en plus un port N pour une antenne fibre de verre extérieure, utile en zone de couverture faible.
Le boîtier supporte-t-il le plein soleil ?
Le polycarbonate classé UL 746C F1 résiste aux UV et le dissipateur évacue la chaleur. Comptez environ 10 °C de plus dans le boîtier qu'à l'extérieur et vérifiez la plage de température du routeur intégré.
À propos de Robustel
Robustel est un fabricant de matériel et de logiciels pour l'IoT industriel, fondé en 2010 à Guangzhou, en Chine. Sa gamme comprend des routeurs cellulaires 4G et 5G, des modems, des passerelles edge computing et LoRaWAN, ainsi qu'une plateforme cloud de gestion de parc, utilisés dans les réseaux d'énergie, le transport, l'industrie et le bâtiment.
Voir toute la gamme RobustelDemander un devis pour l'OTD6710
Indiquez le routeur à intégrer et le type de pose : nous vous répondons sous 24 h ouvrées avec un tarif adapté aux quantités. Nos techniciens vous aident à choisir la version et les antennes.
Produits similaires
Voir toute la catégorie

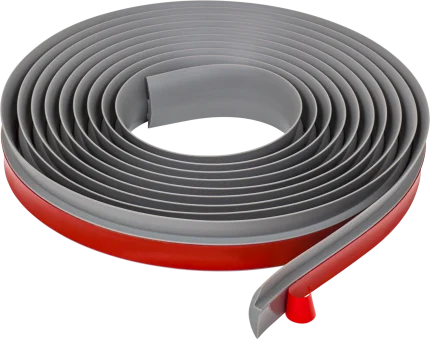

HWgroup WLD accessoires de pose - Clips, profilés et ruban pour câble de fuite
- Fuite d'eau
Autres produits Robustel
Toute la gamme Robustel

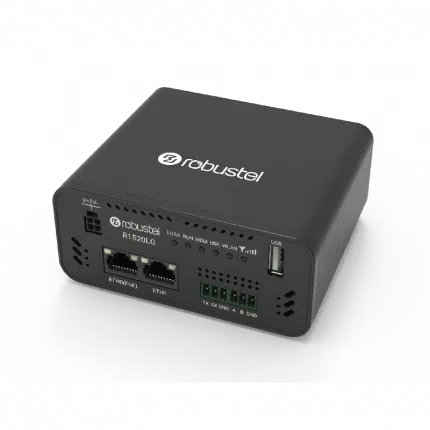

Robustel R1520LG - Passerelle LoRaWAN 4G compacte avec PoE et Wi-Fi
- LoRaWAN
- 4G LTE
- 2G / 3G

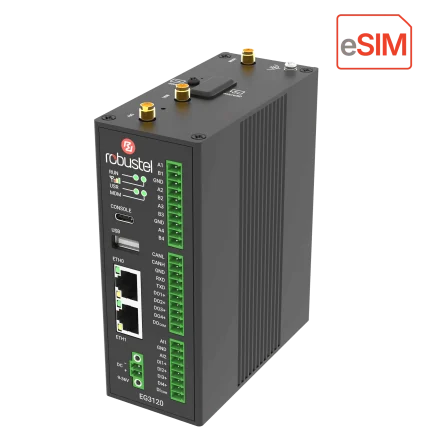

Robustel EG3120e - Passerelle edge computing 4G eSIM, série RS-485 et E/S
- 4G LTE
- 2G / 3G
- Wi-Fi

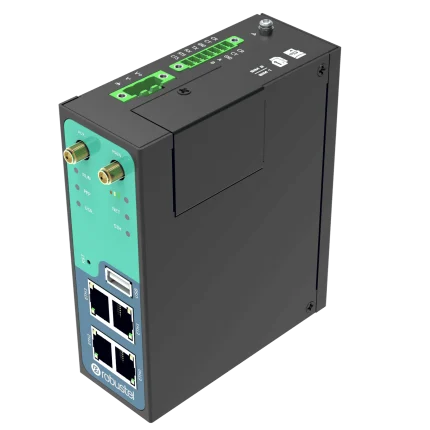

Robustel R3000 Quad - Routeur industriel 4 ports Ethernet, 4G ou filaire
- 4G LTE
- 2G / 3G
- Aucune (filaire)

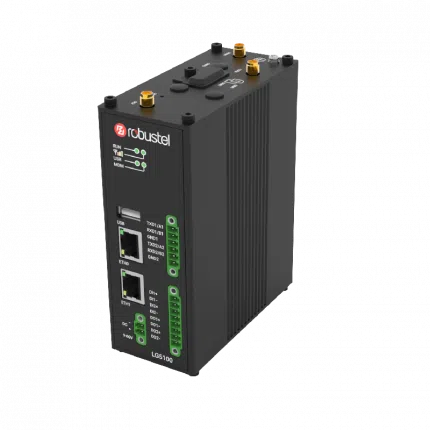

Robustel LG5100 - Passerelle LoRaWAN industrielle 4G avec serveur réseau intégré
