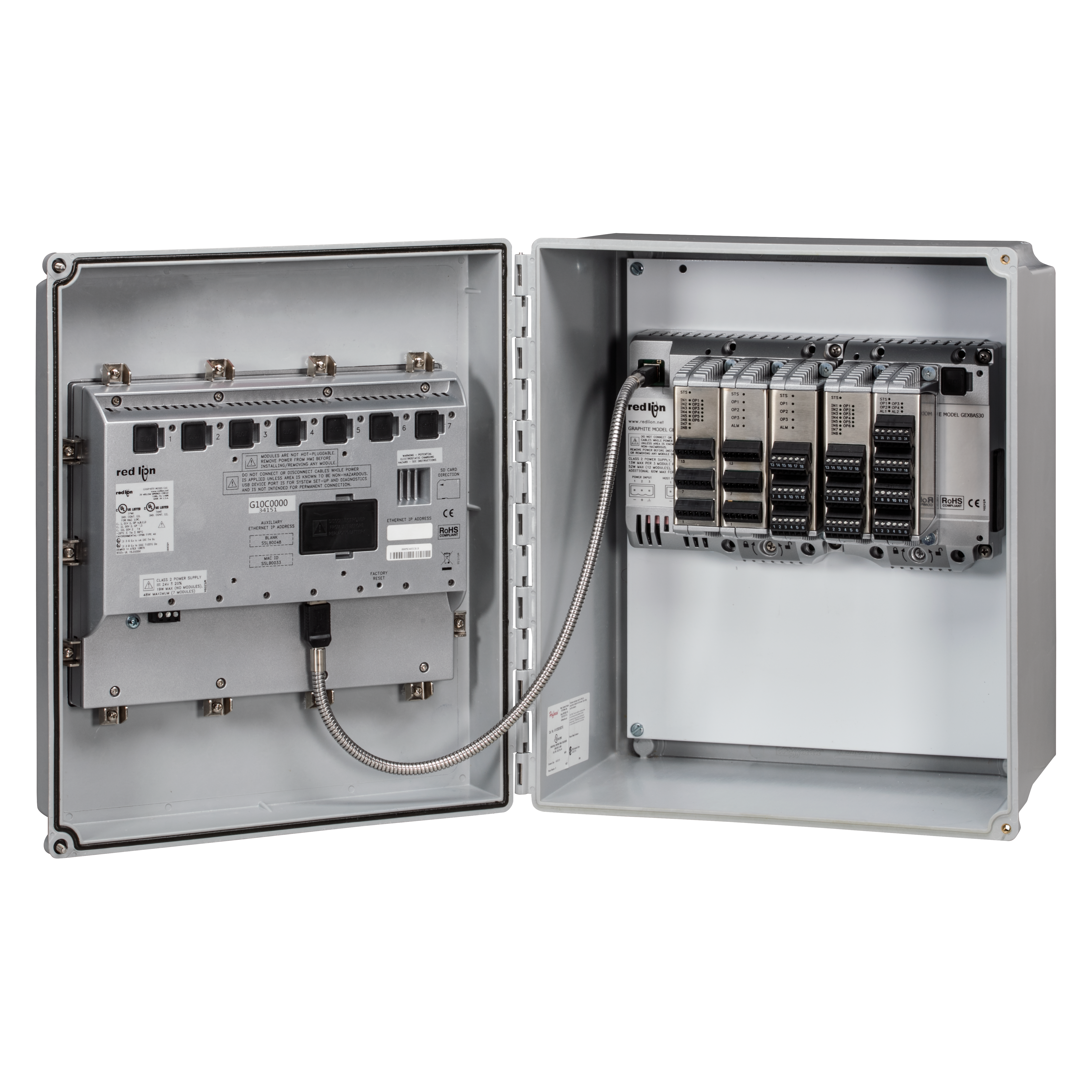

Red Lion Graphite - Boîtier fibre de verre et adaptateur de panneau pour IHM
- Boîtiers ENC en fibre de verre prédécoupés pour Graphite G07 à G15
- Plaques G3AD pour poser un Graphite dans une découpe G306, G308, G310 ou G315
- Joint et écrous fournis, façade NEMA 4X / IP66
- Charnière et vis captives en inox 316 sur les boîtiers
| Connectivité radio | Aucune (filaire) |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Panneau / encastré |
| Certifications | Classe I Division 2, UL / cUL |
| Compatibilité | Red Lion Graphite G07, G09, G10, G12, G15 |
| Variante | Boîtier ENC par taille d’écran ou plaque G3AD selon le G3 remplacé |
| Matériau | Fibre de verre (ENC), plaque métallique finition argent (G3AD) |
| Accessoire | Boîtier fibre de verre pour G07, Boîtier fibre de verre pour G09, Boîtier fibre de verre pour G10, Boîtier fibre de verre pour G12, Boîtier fibre de verre pour G15, Adaptateur de découpe G306 vers G07, Adaptateur de découpe G308 vers G07, Adaptateur de découpe G310 vers G09, Adaptateur de découpe G310 vers G10, Adaptateur de découpe G310 vers G12, Adaptateur de découpe G315 vers G15 |
- Aucune (filaire)
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Ces accessoires Red Lion facilitent l'installation des écrans IHM Graphite : boîtiers en fibre de verre ENC pour poser l'écran hors armoire, et plaques d'adaptation G3AD pour remplacer un ancien terminal G3 dans sa découpe d'origine.
Ils servent aux mainteneurs et intégrateurs qui modernisent un tableau existant ou qui ont besoin d'un poste opérateur mural en local technique. Voir aussi nos écrans de supervision.
Points forts des accessoires Graphite
- Boîtiers ENC en fibre de verre moulée par compression, résistants aux produits chimiques et aux intempéries
- Joint étanche à l'eau et à la poussière, charnière et vis captives en inox 316
- Plaques G3AD avec joint et écrous pour une façade NEMA 4X / IP66
- Finition argent assortie à la peinture des Graphite
- Plaques G3AD listées UL (E302106 et E317425, Classe I Division 2)
Applications en bâtiment et sur site technique
- Modernisation d'un tableau de chaufferie ou de CVC équipé d'un G306, G308, G310 ou G315.
- Poste opérateur mural dans un local de pompage, une sous-station ou une zone de lavage.
- Écran de consultation en atelier ou en entrepôt logistique, hors armoire électrique.
Intégration et compatibilité
Chaque référence correspond à une taille de Graphite : G07, G09, G10, G12 ou G15. La plaque G3AD1515 accepte aussi un CR3000 15 pouces. Pour les boîtiers, des plaques de montage acier optionnelles existent (PNENC007, PNENC910, PNENC012, PNENC015). Retrouvez la gamme sur la page Red Lion.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| ENC00007 | Boîtier pour Graphite G07, 266,7 x 317,5 x 158,75 mm | Coffret mural pour un G07 hors armoire |
| ENC00009 | Boîtier pour Graphite G09, 318,8 x 369,6 x 211,1 mm | Coffret mural pour un G09 |
| ENC00010 | Boîtier pour Graphite G10, 318,8 x 369,6 x 211,1 mm | Coffret mural pour un G10 |
| ENC00012 | Boîtier pour Graphite G12, 369,6 x 420,4 x 211,1 mm | Coffret mural pour un G12 |
| ENC00015 | Boîtier pour Graphite G15, 421,1 x 471,9 x 262,1 mm | Coffret mural pour un G15 |
| G3AD0607 | Plaque pour poser un G07 dans la découpe d'un G306 | Remplacement d'un G306 |
| G3AD0807 | Plaque pour poser un G07 dans la découpe d'un G308 | Remplacement d'un G308 |
| G3AD1009 | Plaque pour poser un G09 dans la découpe d'un G310 | Remplacement d'un G310 par un 9 pouces |
| G3AD1010 | Plaque pour poser un G10 dans la découpe d'un G310 | Remplacement d'un G310 par un 10 pouces |
| G3AD1012 | Plaque pour poser un G12 dans la découpe d'un G310 | Remplacement d'un G310 par un 12 pouces |
| G3AD1515 | Plaque pour poser un G15 (ou un CR3000 15 pouces) dans la découpe d'un G315 | Remplacement d'un G315 |
Caractéristiques techniques
| Boîtiers ENC | Fibre de verre moulée par compression, gris clair, couvercle charnière latéral, 2 vis captives inox 316, joint, pattes polyester |
|---|---|
| Dimensions ENC (X x Y x Z) | ENC00007 : 266,7 x 317,5 x 158,75 mm ; ENC00009 et ENC00010 : 318,77 x 369,57 x 211,07 mm ; ENC00012 : 369,57 x 420,37 x 211,07 mm ; ENC00015 : 421,13 x 471,93 x 262,13 mm |
| Plaques G3AD | Finition argent, joint de panneau et écrous KEPS fournis |
| Dimensions G3AD (A x B) | G3AD0607 : 224,3 x 179,8 mm ; G3AD0807 : 262,1 x 207,8 mm ; G3AD1009, G3AD1010, G3AD1012 : 325,9 x 241,3 mm ; G3AD1515 : 406,4 x 330,2 mm |
| Étanchéité G3AD | NEMA 4X / IP66 en façade |
| Certifications G3AD | UL E302106 ; UL E317425 zones dangereuses Classe I Division 2 ; accessoires couverts par les certificats DEMKO 14 ATEX 1387X et IECEx UL 15.0035X |
| Température G3AD | -20 à +60 °C |
| Garantie | 2 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Usage
- GTB / intégration BMS, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Panneau / encastré
- Certifications
- UL / cUL, Classe I Division 2
- Compatibilité
- Red Lion Graphite G07, G09, G10, G12, G15
- Variante
- Boîtier ENC par taille d'écran ou plaque G3AD selon le G3 remplacé
- Matériau
- Fibre de verre (ENC), plaque métallique finition argent (G3AD)
- Accessoire
- Boîtier fibre de verre pour G07, Boîtier fibre de verre pour G09, Boîtier fibre de verre pour G10, Boîtier fibre de verre pour G12, Boîtier fibre de verre pour G15, Adaptateur de découpe G306 vers G07, Adaptateur de découpe G308 vers G07, Adaptateur de découpe G310 vers G09, Adaptateur de découpe G310 vers G10, Adaptateur de découpe G310 vers G12, Adaptateur de découpe G315 vers G15
Documentation
Questions fréquentes
Faut-il reprendre la découpe de l'armoire pour remplacer un G3 ?
Non. La plaque G3AD se fixe dans la découpe existante du G3 avec le joint et les écrous fournis, puis le Graphite se monte dans la plaque avec ses propres clips.
L'étanchéité de façade est-elle conservée avec l'adaptateur ?
Oui, le kit G3AD contient le joint de panneau et les écrous KEPS nécessaires pour une façade NEMA 4X / IP66. Le constructeur limite le serrage des écrous à 1,92 N.m.
Le boîtier ENC est-il livré prédécoupé ?
Oui, chaque boîtier est prédécoupé pour la taille de Graphite correspondante, avec couvercle charnière latéral, joint et pattes de fixation murale.
Demander un devis pour les accessoires Graphite
Précisez le modèle de Graphite et, pour un remplacement, la référence du G3 existant : réponse sous 24 h ouvrées avec conseil technique. Les tarifs dépendent des quantités.
Produits similaires
Voir toute la catégorie
Autres produits Red Lion
Toute la gamme Red Lion
