Poynting BRKT - Support et kit de fixation pour antenne extérieure
- Supports et kits de fixation pour antennes Poynting
- Pose murale, sur mât, sur vitre ou magnétique
- Équerres inox 316 BRKT-55 et BRKT-91 pour ambiances agressives
- BRKT-33 : deux LPDA-92 croisées à +/-45 degrés, 990 g
| Type de montage | Magnétique, Mural, Sur mât ou poteau |
|---|---|
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Compatibilité | Poynting XPOL-1, XPOL-2, XPOL-24, LPDA-92, OMNI-29x, OMNI-700, ePoynt, WLAN-60/61, MIMO-3, MIMO-4 |
| Variante | 11 supports et kits selon l'antenne |
| Matériau | Métal moulé, acier galvanisé ou inox 316 selon la référence |
| Modèle | BRKT-16 universel orientable, BRKT-54 équerre OMNI-29x, BRKT-55 équerre inox OMNI-297/700, BRKT-62 orientable XPOL/ePoynt/WLAN, BRKT-30 pour LPDA-92, BRKT-33 polarisation ±45°, BRKT-91 équerre inox EPNT-4, Kit montage XPOL-1, Support Z XPOL-2, MBK-1 aimants MIMO-3, MBK-3 aimants MIMO-4 |
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les supports Poynting BRKT réunissent équerres, supports orientables et kits de fixation pour poser une antenne extérieure Poynting sur un mur, un mât, une vitre ou une surface métallique. Chaque référence correspond à une famille d'antennes précise.
Une antenne bien fixée et bien orientée garde ses performances dans le temps : c'est un point clé pour un routeur de supervision dont la liaison 4G ou 5G doit rester stable des années durant.
Points forts des supports BRKT
- Supports dédiés aux antennes Poynting XPOL, LPDA, OMNI, ePoynt et MIMO
- Versions inox 316 pour les ambiances humides et marines (BRKT-55, BRKT-91)
- Support BRKT-33 pour croiser deux LPDA-92 à +/-45 degrés
- Kits d'aimants MBK pour une pose temporaire
- Kit XPOL-1 avec ventouses pour la pose sur vitre
Applications en bâtiment et sur site technique
- Antenne directive sur mât en toiture d'un site isolé
- Antenne de façade d'un immeuble tertiaire ou d'un établissement scolaire
- Pose temporaire sur toit d'armoire métallique pendant un chantier
Intégration et compatibilité
Choisissez le support selon l'antenne Poynting à installer. Les mâts et autres pièces de fixation sont dans nos supports de fixation, les câbles dans nos câbles coaxiaux.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| BRKT-16 | Support orientable universel moulé | Antenne à fixer sur mur avec réglage d'orientation |

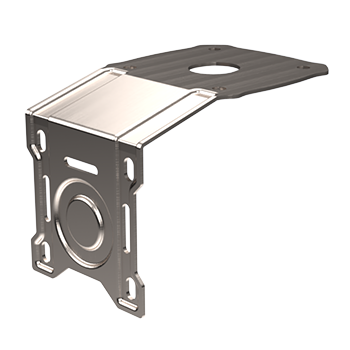

| BRKT-54 | Kit équerre en L pour OMNI-291, 292, 293 et 402 | Pose murale ou sur mât de ces antennes omnidirectionnelles |
| BRKT-55 | Kit équerre inox 316, mur ou mât, pour OMNI-297 et série OMNI-700 | Antenne en ambiance humide, saline ou agressive |
| BRKT-62 | Support orientable renforcé, vertical et horizontal, mur ou mât | XPOL-24, XPOL-2, ePoynt EPNT-1 et 2, WLAN-60 et 61, PATCH-25 et 26, XPOL-6 |
| BRKT-30 | Support moulé pour LPDA-92, montage vertical et horizontal, 293 g | Deux LPDA-92 en MIMO, une verticale et une horizontale |

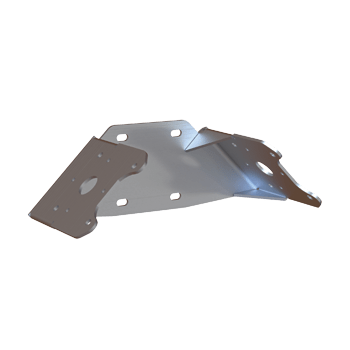

| BRKT-33 | Support de polarisation +/-45 degrés en acier galvanisé, 990 g | Deux LPDA-92 croisées à +/-45 degrés pour le MIMO |
| BRKT-91 | Équerre inox 316 pour ePoynt EPNT-4 | Pose sur mât ou en milieu marin, vibrations |
| XPOL-1-MOUNT | Kit XPOL-1 : 4 ventouses, 4 tétons, collier, 4 vis, 2 rallonges SMA | Remplacement ou complément du kit de pose XPOL-1 |
| A-XPOL-2-MOUNT | Support en Z XPOL-2 avec étrier en U et écrous | Pose de la XPOL-2 sur mur ou mât |

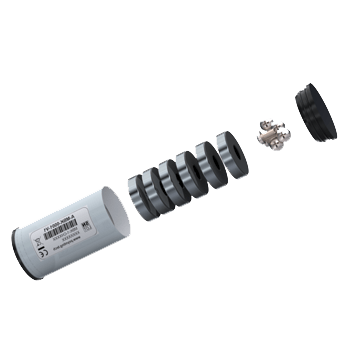

| MBK-1 | Jeu d'aimants pour MIMO-3 V2 | Pose temporaire sur toit d'armoire ou de véhicule |
| MBK-3 | Jeu de 4 aimants pour MIMO-4 | Pose temporaire sur surface métallique |
Caractéristiques techniques
| BRKT-30 | 127 x 100 x 97 mm, 293 g |
| BRKT-33 | 414 x 166 x 120 mm, 990 g, acier galvanisé découpé laser |
| BRKT-55, BRKT-91 | Acier inoxydable 316 |
| XPOL-1-MOUNT | 4 ventouses, 4 tétons, 1 collier, 4 vis, 2 rallonges SMA |
| A-XPOL-2-MOUNT | Support en Z, étrier en U et écrous |
| MBK-3 | 4 aimants |
Critères de sélection
- Type de montage
- Mural, Sur mât ou poteau, Magnétique
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Compatibilité
- Poynting XPOL-1, XPOL-2, XPOL-24, LPDA-92, OMNI-29x, OMNI-700, ePoynt, WLAN-60/61, MIMO-3, MIMO-4
- Variante
- 11 supports et kits selon l'antenne
- Matériau
- Métal moulé, acier galvanisé ou inox 316 selon la référence
- Modèle
- BRKT-16 universel orientable, BRKT-54 équerre OMNI-29x, BRKT-55 équerre inox OMNI-297/700, BRKT-62 orientable XPOL/ePoynt/WLAN, BRKT-30 pour LPDA-92, BRKT-33 polarisation ±45°, BRKT-91 équerre inox EPNT-4, Kit montage XPOL-1, Support Z XPOL-2, MBK-1 aimants MIMO-3, MBK-3 aimants MIMO-4
Documentation
Détails sur la page accessoires officielle Poynting (en anglais) et dans la fiche technique de chaque antenne.
Questions fréquentes
Quel support choisir pour mon antenne Poynting ?
Chaque support vise des antennes précises : BRKT-62 pour les XPOL-24, XPOL-2, ePoynt EPNT-1 et 2 et WLAN-60 et 61, BRKT-30 et BRKT-33 pour la LPDA-92, BRKT-91 pour l'EPNT-4, MBK-1 et MBK-3 pour les MIMO-3 V2 et MIMO-4. Donnez-nous la référence de votre antenne, nous confirmons le bon support.
Quelle différence entre BRKT-30 et BRKT-33 ?
Les deux portent deux LPDA-92 pour un montage MIMO. Le BRKT-30, moulé, place une antenne verticale et une horizontale. Le BRKT-33, en acier galvanisé découpé laser, croise les deux antennes à +/-45 degrés.
Les aimants MBK conviennent-ils à une pose définitive ?
Poynting présente la pose magnétique comme une option pour les installations temporaires ou peu mobiles. Pour une pose durable, utilisez le support mur ou mât livré avec l'antenne.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour les supports BRKT
Indiquez l'antenne et le type de pose : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
