Cas d’usage : Optimiser le suivi énergétique avec la passerelle PERSEUS Energy 242

Introduction : Pourquoi une gestion fine de l’énergie est indispensable dans les Smart Buildings

Dans un contexte de performance énergétique accrue, les bâtiments tertiaires, industriels ou résidentiels doivent se doter d’outils de mesure et de supervision précis pour suivre leurs consommations.
Mais la réalité du terrain est souvent complexe :

• Multiplicité des compteurs (électricité, eau, gaz, chaleur)
• Protocoles de communication variés (Modbus RTU, M-Bus, etc.)
• Manque d’interopérabilité avec les systèmes de supervision (BMS, SCADA, GTB, etc.)

C’est ici qu’intervient le PERSEUS Energy 242 de HWgroup, une passerelle multi-protocoles pensée pour centraliser, convertir et transmettre les données énergétiques vers les plateformes de gestion.

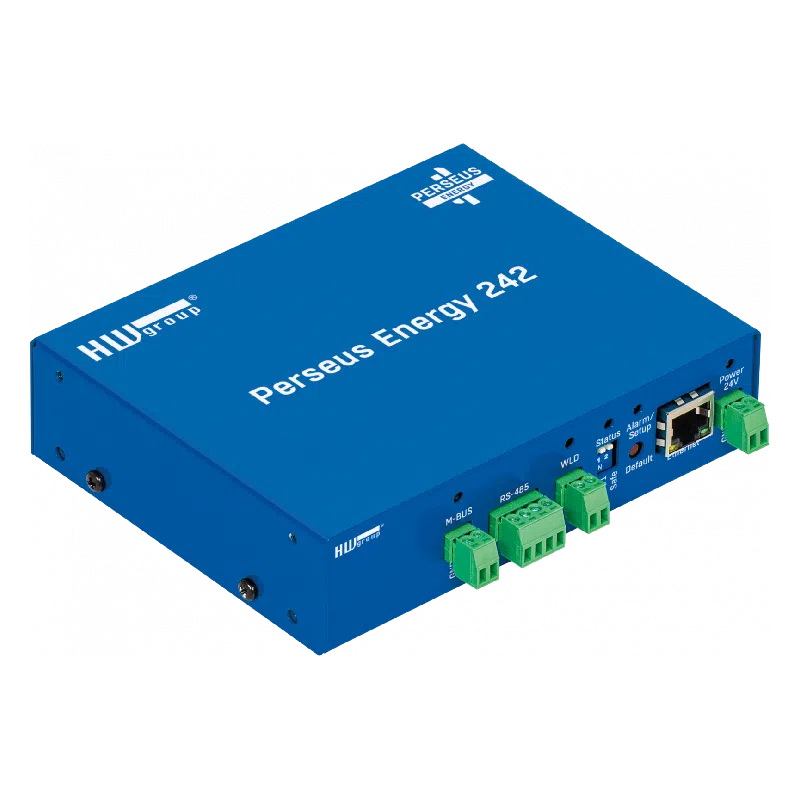

Présentation du produit : HWgroup PERSEUS Energy 242

Le PERSEUS 242 est une passerelle Modbus RTU / M-Bus vers IP, qui permet de collecter les données de vos compteurs sur le terrain (bus filaire) et de les remonter en IP via différents protocoles standard :

• Modbus TCP
• MQTT (idéal pour les architectures cloud ou brokers IoT)
• SNMP (pour les environnements IT ou datacenters)

Caractéristiques principales :

• 1 port RS-485 Modbus RTU
• 1 port M-Bus intégré (jusqu’à 10 compteurs M-Bus natifs)
• Communication IP via Ethernet RJ45
• Support natif des protocoles Modbus TCP, MQTT, SNMP v1/v2c
• Jusqu’à 100 équipements / 1000 variables surveillées

Le tout, dans un boîtier compact, facile à intégrer dans les armoires électriques.

Cas d’usage : supervision énergétique centralisée dans un bâtiment tertiaire

Contexte

Un exploitant technique gérant un immeuble de bureaux de 8 étages souhaite superviser en temps réel :

• Les consommations d’électricité des différents niveaux,
• Les relevés de chaleur sur les départs de chauffage,
• Les consommations d’eau par zone.

Les compteurs sont de marques différentes, et communiquent en Modbus RTU et M-Bus. Le superviseur utilisé est basé sur Modbus TCP et MQTT.

Solution déployée

• Installation de compteurs d’énergie Modbus RS-485 (ex. : Socomec, Schneider, Carlo Gavazzi)
• Intégration de compteurs M-Bus pour l’eau et le chauffage (ex. : Itron, Zenner, Diehl)
• Mise en service d’un PERSEUS Energy 242 dans l’armoire principale :
  • Liaison avec tous les compteurs via RS-485 et M-Bus
  • Conversion des données en Modbus TCP et MQTT
  • Remontée des valeurs dans la GTB + tableau de bord énergétique cloud

Résultat

• Centralisation des données hétérogènes sur une seule passerelle
• Lecture unifiée dans des protocoles standards compatibles
• Aucune infrastructure LoRa ou radio nécessaire
• Mise à jour des données toutes les 5 minutes sans surcharge réseau

Pourquoi choisir le PERSEUS Energy 242 dans vos projets Smart Building

1. Polyvalence protocolaire

Le PERSEUS 242 est l’une des rares passerelles du marché à embarquer à la fois Modbus RTU, M-Bus et MQTT dans un seul boîtier. Cela permet de connecter presque tous les types de compteurs existants, quelle que soit leur marque ou leur protocole natif.

2. Simplicité de déploiement

Son interface Web embarquée permet une configuration intuitive, sans logiciel externe. Le mapping des variables est rapide, avec export possible vers SCADA ou BMS.

3. Évolutivité & ouverture

Grâce au support de MQTT, le PERSEUS 242 est prêt pour les architectures IoT, avec intégration facilitée dans des plateformes comme Node-RED, Azure, AWS IoT…

4. Fiabilité industrielle

Conçu par HWgroup, reconnu pour ses équipements de supervision réseau, le PERSEUS 242 est robuste, sécurisé et maintenable à distance.

Intégration avec d’autres solutions Smart Buildings

Le PERSEUS Energy 242 peut parfaitement s’intégrer dans une architecture incluant :

• Des capteurs LoRaWAN pour les données environnementales (via Milesight, Dragino…)
• Des passerelles LoRaWAN pour les zones non filaires
• Des routeurs industriels Robustel pour créer des accès sécurisés (VPN/4G)
• Des switchs industriels ATOP pour une infrastructure réseau stable

En résumé

Le PERSEUS Energy 242 est une brique idéale pour tout projet de sous-comptage énergétique intelligent dans un bâtiment.
Il permet de gagner du temps, de réduire les coûts d’intégration, et d’accélérer le déploiement de solutions de supervision performantes, sans contrainte de protocole.
