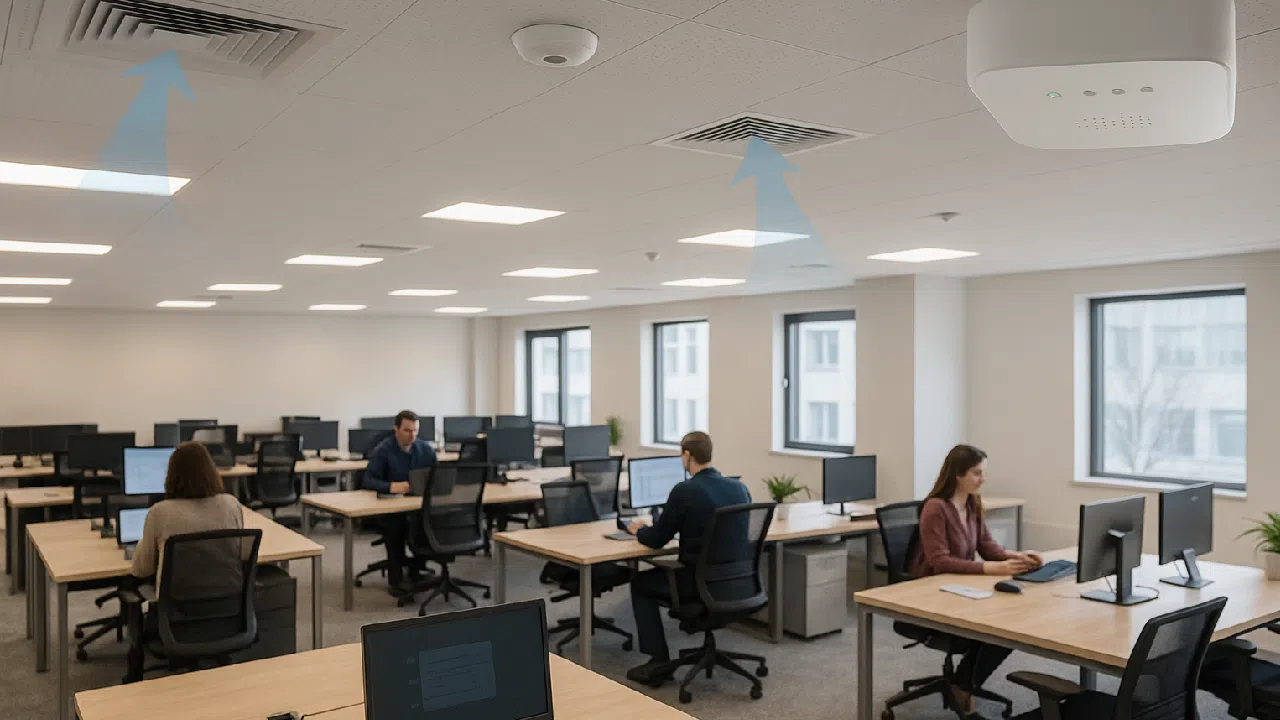

Ventilation à la demande : comptage de personnes LoRaWAN

Dans de nombreux immeubles de bureaux, la ventilation fonctionne au débit nominal pendant toutes les heures d'ouverture, quel que soit le nombre de personnes réellement présentes. Avec le travail hybride, les plateaux sont pourtant souvent partiellement occupés. La ventilation à la demande (en anglais Demand Controlled Ventilation, DCV) ajuste le débit d'air neuf à l'occupation réelle, mesurée par des capteurs.

Ce cas d'usage décrit les capteurs à installer, la logique de pilotage et l'intégration à la GTB, à partir de matériel LoRaWAN qui se pose sans câblage dans un bâtiment existant.

Le principe

Le débit d'air neuf d'un local est dimensionné pour son occupation maximale. Lorsque l'occupation baisse, une partie de cet air est chauffé ou refroidi, puis rejeté, sans utilité. En modulant le débit selon l'occupation, on réduit la consommation des ventilateurs et l'énergie de traitement de l'air, tout en maintenant la qualité de l'air.

Deux indicateurs peuvent piloter la modulation :

• l'occupation, mesurée par des capteurs de présence ou des compteurs de personnes ;
• la concentration en CO2, qui reflète directement le renouvellement d'air par rapport au nombre d'occupants.

Les deux sont complémentaires : l'occupation permet d'anticiper, le CO2 permet de vérifier que l'air reste de bonne qualité.

Les capteurs à installer

Mesure	Capteur	Rôle
Entrées et sorties du plateau	Milesight VS360, faisceau infrarouge bidirectionnel	Nombre de personnes présentes sur la zone
Occupation par zone	Milesight VS121, IA sans stockage d'image	Personnes présentes dans jusqu'à 16 zones
Présence dans les petites salles	Milesight VS370, radar et PIR	Détection des personnes quasi immobiles
Qualité de l'air	Milesight AM103 ou AM319	CO2, température, humidité

• Le Milesight VS360 compte dans les deux sens pour un passage de 1,2 à 3 m.
• Le Milesight VS121 mesure l'occupation de zones d'un plateau, en LoRaWAN ou en Ethernet PoE avec BACnet/IP, MQTT et HTTP.
• Le Milesight VS370 combine radar 24 GHz et PIR, utile pour les salles de réunion où les occupants bougent peu.

La gamme complète est présentée sur la page capteurs de comptage de personnes Milesight, et les capteurs de CO2 dans la catégorie capteurs qualité de l'air et CO2.

La logique de pilotage

Une stratégie simple et robuste repose sur trois niveaux :

1. Inoccupé : débit minimal défini par le bureau d'études.
2. Occupation partielle : débit modulé proportionnellement à l'occupation mesurée.
3. Occupation forte ou CO2 élevé : débit nominal.

Le CO2 sert de garde-fou : si la concentration dépasse un seuil défini avec l'exploitant, le débit remonte quel que soit le comptage. Prévoyez aussi une relance avant l'arrivée des occupants et une temporisation pour éviter que le débit ne varie à chaque passage.

L'intégration avec la ventilation

Deux architectures sont courantes :

• par la GTB existante : une passerelle LoRaWAN qui republie en BACnet/IP ou Modbus TCP, comme la Milesight UG65, met les mesures à disposition de l'automate de la centrale de traitement d'air, qui applique la logique ;
• par un contrôleur local : sans GTB, une passerelle edge comme la Milesight EG71, qui dispose de sorties analogiques et de relais, peut commander directement la consigne de vitesse d'un variateur ou d'un ventilateur.

Mesurer les résultats

Les gains dépendent fortement du bâtiment, de l'occupation et du réglage initial de la ventilation. Pour les objectiver :

• relevez les consommations des ventilateurs et de traitement d'air avant la mise en service, idéalement par sous-comptage ;
• comparez à occupation et climat équivalents après la mise en service ;
• suivez en parallèle les concentrations de CO2 pour vérifier que la qualité de l'air est maintenue.

Notre page occupation des espaces présente d'autres usages des mêmes capteurs : taux d'occupation des postes, nettoyage à l'usage, réorganisation des plateaux.
