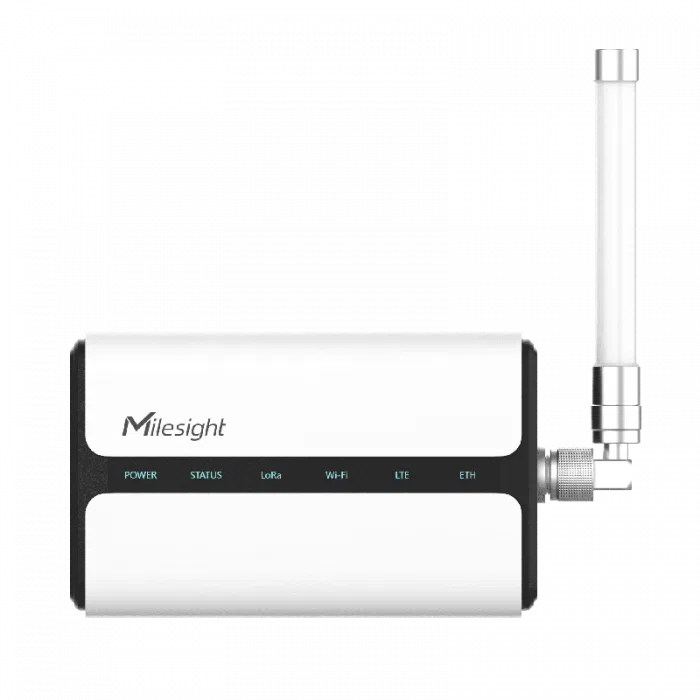

Milesight UG65 - Passerelle LoRaWAN 8 canaux IP65, option 4G
- LoRaWAN EU868, 8 canaux, puce SX1302, sensibilité -140 dBm, 27 dBm
- Environ 2 000 capteurs Classe A/B/C, serveur réseau embarqué ou transfert de paquets
- BACnet/IP, BACnet/SC, Modbus TCP, MQTT(s) et HTTP(s) pour la GTB
- Ethernet Gigabit PoE 802.3af, 9 à 24 V DC ou USB-C, Wi-Fi et option 4G
- Boîtier IP65 de 180 x 110 x 55,5 mm, -40 à +70 °C, bureau, mur ou mât
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, LoRaWAN Packet Forwarder / Basic Station, Modbus TCP, MQTT, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Pose libre / bureau, Sur mât ou poteau |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Gigabit, VPN, Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Chipset LoRa | Semtech SX1302 |
| Canaux | 8 canaux semi-duplex ou duplex intégral |
| Connecteur | 2 antennes LoRa internes et 1 connecteur N femelle 50 Ω pour antenne externe |
| Connectivité | Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (L04EU), Ethernet, Wi-Fi et 4G Cat 1 (L08GL) |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- USB
- Modbus TCP
- BACnet/IP
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Milesight UG65 est une passerelle LoRaWAN 8 canaux semi-industrielle au boîtier IP65. Équipée de la puce Semtech SX1302 et d'un processeur quatre cœurs ARM Cortex-A53 à 1,5 GHz, elle raccorde environ 2 000 capteurs radio et assure la liaison vers la supervision par Ethernet Gigabit, Wi-Fi ou 4G en option.
C'est la passerelle de référence pour équiper un bâtiment tertiaire, un campus ou un site logistique : elle se pose à l'intérieur sur un bureau ou au mur, et son indice IP65 autorise une installation sous un avant-toit ou dans un local humide. Le connecteur N femelle permet de déporter une antenne en toiture pour étendre la couverture.
Points forts du UG65
- 8 canaux semi-duplex ou duplex intégral, sensibilité de -140 dBm à 292 bit/s, 27 dBm en émission
- Environ 2 000 capteurs Classe A, B et C avec une remontée toutes les 10 minutes
- Portée jusqu'à 15 km en vue directe et environ 2 km en milieu urbain, selon Milesight
- Serveur réseau embarqué, codecs Milesight intégrés, multicast, FUOTA et fonction Gateway Fleet
- BACnet/IP, BACnet/SC, Modbus TCP et Modbus RTU sur TCP pour une intégration directe en GTB
- Port Ethernet 10/100/1000 Mbit/s PoE, Wi-Fi 2,4 GHz et 4G LTE en option, bascule automatique
- Trois alimentations possibles : 9 à 24 V DC, PoE 802.3af ou USB-C 5 V / 1 A, 2,9 W typique
- Boîtier PC + ABS UL94 V0 IP65, fonctionnement de -40 à +70 °C
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : passerelle principale d'un immeuble pour les capteurs de CO2, de température et d'occupation, avec remontée BACnet vers la GTB.
- Campus d'enseignement et collectivités : couverture de plusieurs bâtiments depuis un point haut, antenne déportée en toiture.
- Logistique et entrepôts : suivi des températures de stockage et du comptage d'énergie sur une grande surface.
- Comptage énergétique : relève des compteurs électriques, d'eau et d'impulsions équipés de modules LoRaWAN, données transmises en Modbus TCP ou MQTT.
- Sites techniques : chaufferies, sous-stations et locaux humides grâce au boîtier IP65.
Intégration et compatibilité
La UG65 fonctionne en serveur réseau LoRaWAN complet ou en transfert de paquets vers The Things Stack, ChirpStack, Actility, AWS IoT Core for LoRaWAN, DeviceHub, Milesight Development Platform ou Milesight IoT Cloud. Le serveur embarqué décode les capteurs Milesight grâce à la bibliothèque de codecs intégrée et accepte des codecs personnalisés pour les autres marques.
Les données décodées sont publiées en BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU sur TCP, MQTT(s) ou HTTP(s). Une GTB lit ainsi directement les mesures LoRaWAN sans passerelle BACnet intermédiaire. La fonction Gateway Fleet permet à la UG65 de piloter des passerelles Milesight d'appoint pour combler les zones blanches.
Configuration par interface web, SSH, SNMP v1/v2c/v3, API HTTP ou MQTT, et gestion de parc à distance via DeviceHub ou Milesight Development Platform. VPN OpenVPN, IPsec, L2TP, PPTP, GRE, DMVPN et WireGuard, pare-feu et analyseur de bruit radio complètent l'ensemble. Associée à une batterie UPS01, la UG65 remonte l'état de charge et les alarmes de coupure. Voir les autres passerelles LoRaWAN et la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UG65-868M-EA | LoRaWAN EU868, Ethernet Gigabit PoE et Wi-Fi, connecteur N | Bâtiment raccordé au réseau local |
| UG65-L04EU-868M-EA | Ajout d'un modem 4G LTE (module L04EU) | Liaison cellulaire principale ou de secours |
| UG65-L08GL-868M-EA | Ajout d'un modem 4G LTE Cat 1 (module L08GL) | Site sans réseau informatique disponible |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Processeur | Quatre cœurs 1,5 GHz, 64 bits ARM Cortex-A53 |
| Mémoire | 512 Mo DDR4, 8 Go eMMC |
| Radio LoRaWAN | Semtech SX1302, 8 canaux semi-duplex ou duplex intégral, EU868 |
| Sensibilité | -140 dBm à 292 bit/s |
| Puissance d'émission | 27 dBm maximum |
| Protocole | LoRaWAN V1.0 et V1.0.2, Classes A, B et C |
| Capacité | Environ 2 000 capteurs (remontée toutes les 10 min) |
| Antennes LoRa | 2 antennes internes et 1 connecteur N femelle 50 Ω externe |
| Ethernet | 1 port RJ45 WAN 10/100/1000 Mbit/s, PoE PD, isolation 1,5 kV RMS |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, antenne interne, mode point d'accès ou client |
| Cellulaire (option) | 4G LTE classe 3 (23 dBm), antenne interne, 1 emplacement Mini SIM (2FF) |
| Intégration | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU sur TCP |
| Réseau | PPPoE, SNMP v1/v2c/v3, DHCP, DDNS, SNTP, SSH, VPN, pare-feu, WAN failover |
| Autres interfaces | USB-C (alimentation et console), jack DC 2,1 x 5,5 mm, reset, 6 voyants |
| Alimentation | 9 à 24 V DC, PoE 802.3af ou 5 V / 1 A par USB-C |
| Consommation | 2,9 W typique, 4,2 W maximum |
| Boîtier | PC + ABS UL94 V0, blanc et noir, IP65 |
| Dimensions | 180 x 110 x 55,5 mm |
| Poids | 548 g |
| Montage | Bureau, mur ou mât |
| Température de fonctionnement | -40 à +70 °C (performances cellulaires réduites au-delà de 60 °C) |
| Température de stockage | -40 à +85 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Conformité | CE, CE (RED), Telec, JATE, RCM, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST, LoRaWAN Packet Forwarder / Basic Station
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté), USB
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Gigabit, VPN, Wi-Fi intégré
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Chipset LoRa
- Semtech SX1302
- Canaux
- 8 canaux semi-duplex ou duplex intégral
- Connecteur
- 2 antennes LoRa internes et 1 connecteur N femelle 50 Ω pour antenne externe
- Connectivité
- Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (L04EU), Ethernet, Wi-Fi et 4G Cat 1 (L08GL)
Contenu et accessoires compatibles
Livrée avec un adaptateur secteur jack DC, une antenne LoRaWAN de 18 cm, un support de montage, deux vis de fixation du support et quatre kits de fixation murale.
- Antenne fibre de verre 60 cm à connecteur N avec kit de montage, pour une pose en toiture
- Batterie externe Milesight UPS01 pour maintenir la passerelle pendant une coupure (voir batteries et onduleurs DC)
- Capteurs LoRaWAN Milesight pour la qualité de l'air et le comptage
Documentation
Questions fréquentes
La UG65 peut-elle être installée à l'extérieur ?
Son boîtier IP65 supporte une pose abritée, par exemple sous un avant-toit, et une plage de -40 à +70 °C. Pour une exposition directe aux intempéries sur un mât ou un toit, la UG67 IP67 est mieux adaptée.
Combien de capteurs une UG65 peut-elle gérer ?
Environ 2 000 capteurs Classe A, B et C pour une remontée toutes les 10 minutes, selon Milesight. La capacité dépend de la fréquence des messages et de la qualité radio.
La UG65 communique-t-elle avec une GTB en BACnet ou Modbus ?
Oui. Les mesures décodées sont exposées en BACnet/IP, BACnet/SC, Modbus TCP et Modbus RTU sur TCP, en plus de MQTT et HTTP.
Quelle différence entre la UG65 et la UG67 ?
Elles partagent le même logiciel et la même capacité. La UG67 ajoute un boîtier aluminium IP67, deux connecteurs N, un récepteur GNSS et un connecteur d'alimentation M12, pour une pose extérieure. La UG65 est plus compacte et accepte une alimentation 9 à 24 V DC ou USB-C.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UG65
Précisez la surface à couvrir, le nombre de capteurs et votre système de supervision : nous répondons sous 24 h ouvrées avec un conseil sur le positionnement des passerelles et des antennes. Les tarifs sont établis selon les quantités et la composition du projet.
