AKCP securityProbe 5E - Boîtier de supervision IP 8 ports, vidéo et Modbus
- 8 ports capteurs AKCP, jusqu’à 500 capteurs avec E-Sensor8 et E-Opto16
- Option 4 caméras USB ou analogiques BNC, commande de tourelles Pelco D
- Versions X20 et X60 : 20 ou 60 contacts secs jusqu’à 40 V DC opto-isolés
- SNMP v3 chiffré, passerelle Modbus RTU (RS-485) et TCP
- Rack 1U ou 2U, secteur 100-240 V AC ou interne 40-60 V DC (DCW)
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Grandeur mesurée | Fuite d’eau, Fumée, Humidité, Image / vision, Ouverture / contact, Présence / mouvement, Température |
| Usage | Détection de fuite, GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Capteurs intelligents AKCP, caméras AKCP, E-Sensor8, E-Opto16, unités de porte AKCP, AKCPro Server |
| Ports capteurs | 8 RJ45 AKCP, jusqu’à 500 capteurs avec extensions |
| Contacts secs | 20 (X20) ou 60 (X60), 5 V DC ou 40 V DC opto-isolé |
| Format | Rack 19 pouces 1U (2U pour X60) |
| Vidéo | Sans vidéo, 4 entrées vidéo numériques USB, 4 entrées vidéo analogiques BNC |
| Extension E/S | Aucune, X20 (20 contacts secs), X60 (60 contacts secs) |
| Alimentation (version) | Secteur (adaptateur 100-240 V AC), Interne 40-60 V DC |
- Aucune (filaire)
- Ethernet
- RS-485
- Modbus RTU
- USB
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités

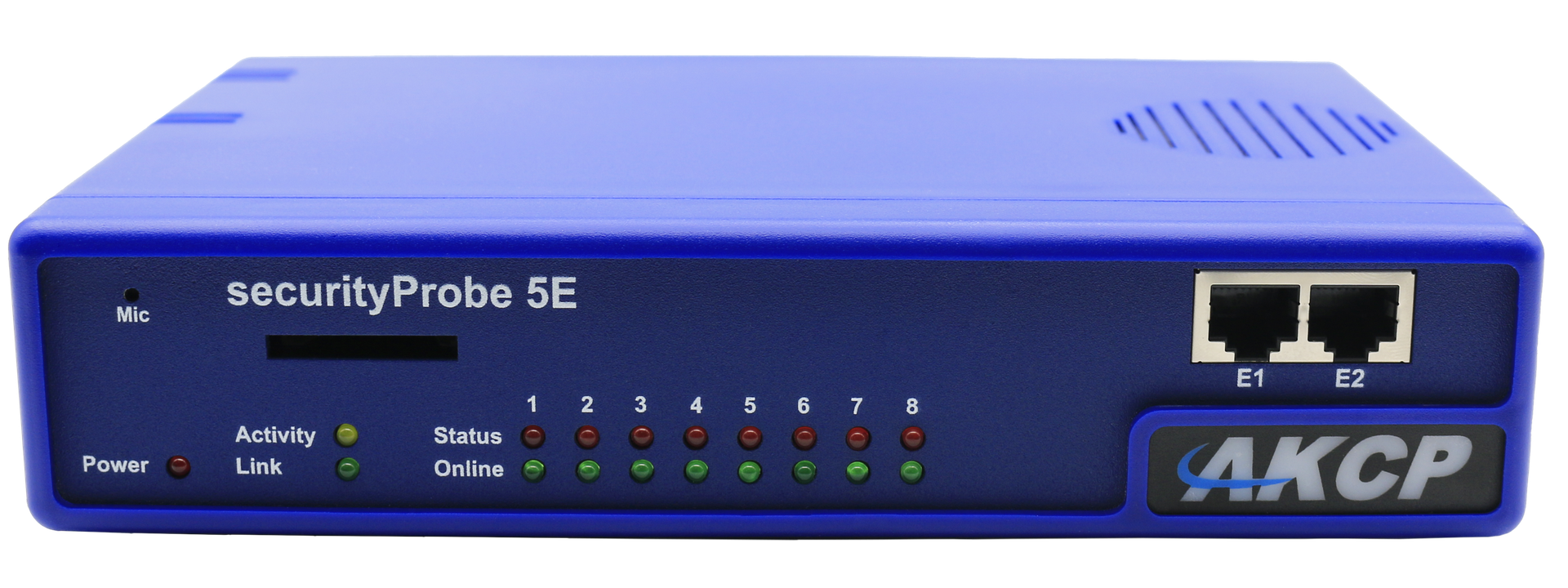

Le boîtier de supervision IP AKCP securityProbe 5E surveille l'environnement, les accès et l'image d'une salle technique depuis un seul appareil rackable. Il accepte 8 capteurs intelligents AKCP en direct, jusqu'à 500 avec des modules d'extension, et, selon la version, 4 caméras numériques ou analogiques, ainsi que 20 ou 60 contacts secs. Il alerte sur la chaleur, les fuites, la fumée, les intrusions et les coupures secteur.
C'est la plateforme haut de gamme d'AKCP, pour les datacenters, les sites télécom et les sites distants où l'image accélère le diagnostic. Il complète la gamme de boîtiers de supervision IP et SNMP.
Points forts du securityProbe 5E
- 8 ports RJ45 pour capteurs intelligents AKCP à détection automatique, sorties 0/5 V DC configurables sur chaque port
- Jusqu'à 500 capteurs avec les modules E-Sensor8 et E-Opto16 chaînés sur 2 ports d'extension, jusqu'à 300 m
- Versions vidéo : 4 caméras numériques USB ou 4 caméras analogiques BNC, 640 x 480 pixels, commande de tourelles Pelco D
- Versions X20 et X60 : 20 ou 60 contacts secs, jusqu'à 40 V DC en mode opto-isolé
- SNMP v1 et v3 chiffré, Modbus maître et esclave en RTU (RS-485) et en TCP
- Processeur i.MX25 sous Linux, 128 Mo de mémoire flash, lecteur de carte SD jusqu'à 16 Go
- Modem 3G ou 4G interne en option pour les alertes SMS
- Format rack 19 pouces 1U (2U pour le X60), équerres fournies
Applications en bâtiment et sur site technique
- Datacenter et salle serveur : températures de baies, fuites sous faux plancher, détection de fumée et caméra sur l'allée, dans un journal d'événements unique.
- Site télécom ou relais isolé alimenté en -48 V : version DCW, contacts secs du redresseur et du groupe, alertes SMS par modem.
- Local technique d'hôpital ou de bâtiment public : contrôle d'accès avec les unités de porte AKCP et photo prise à chaque ouverture.
Intégration et compatibilité
Le securityProbe 5E se supervise en SNMP v1 ou v3 chiffré, avec envoi de traps vers tout outil de supervision réseau, et s'intègre à Nagios. Il fonctionne comme passerelle Modbus maître ou esclave, en RTU sur son bornier RS-485 et en Modbus TCP, ce qui permet de lire des équipements tiers et de republier les valeurs en SNMP ou de les exposer à une GTB.
L'interface web HTTPS sert à configurer les capteurs, afficher la vidéo en direct, piloter les caméras et tracer les courbes jour, semaine, mois et année. Les alertes partent par e-mail, SMS ou MMS, traps SNMP, FTP ou script, avec escalade et filtres horaires contre les fausses alertes. Plusieurs boîtiers se centralisent dans AKCPro Server. Voir aussi la gamme AKCP et les détecteurs de fuite d'eau compatibles.
Versions disponibles
La référence combine un type de vidéo, une extension de contacts secs et une alimentation, soit 18 versions. Exemple : SEC5ESVA-X20DCW pour la vidéo analogique, 20 contacts secs et une alimentation 40 à 60 V DC.
| Référence | Différence | Usage conseillé |
|---|---|---|
| SEC5ES | Sans vidéo, 8 ports capteurs | Salle serveur ou local technique sans besoin d'image |
| SEC5ESV | 4 entrées caméras numériques USB AKCP | Nouvelle installation avec levée de doute en image |
| SEC5ESVA | 4 entrées caméras analogiques BNC, PAL ou NTSC | Réutilisation de caméras analogiques existantes |

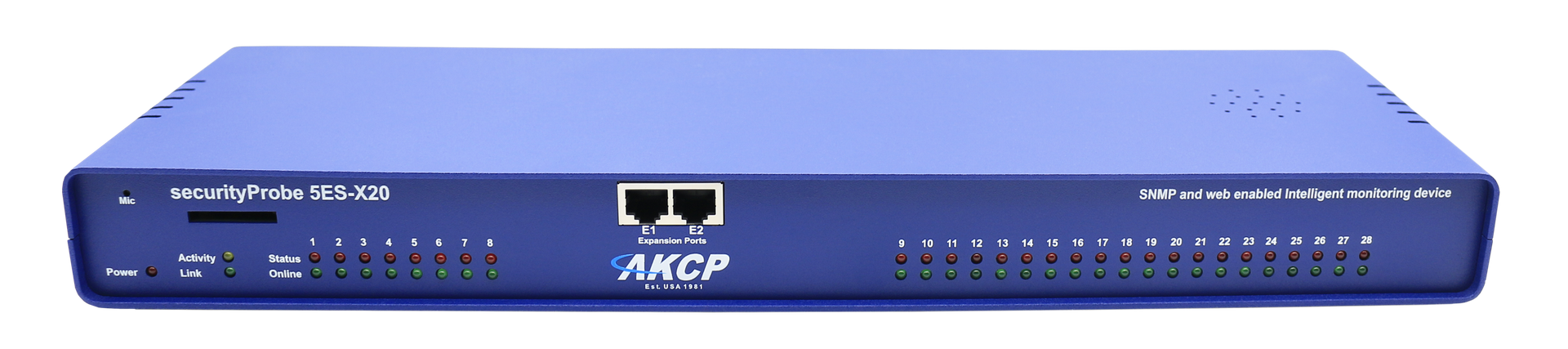

| Suffixe -X20 | 20 contacts secs supplémentaires, format 1U | Report d'alarmes de plusieurs équipements tiers |

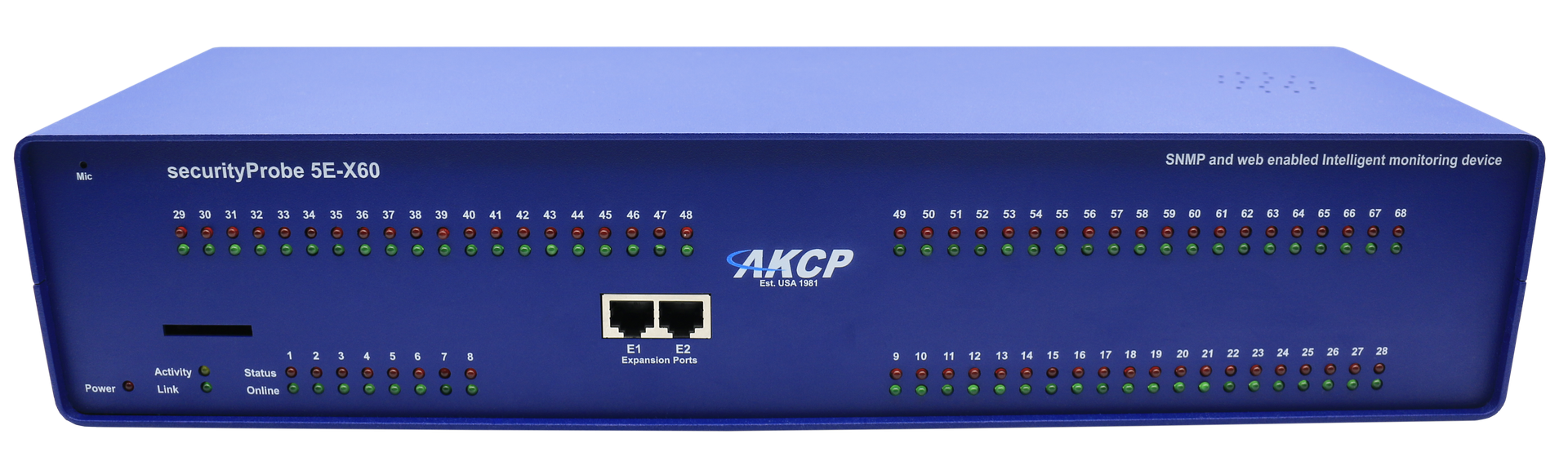

| Suffixe -X60 | 60 contacts secs supplémentaires, format 2U | Site technique avec de nombreux reports d'alarmes |
| Suffixe DCW | Alimentation interne 40 à 60 V DC | Baie télécom ou site alimenté en -48 V |
Caractéristiques techniques
| Processeur et système | AKCP i.MX25, Linux, 128 Mo de flash NAND, lecteur SD jusqu'à 16 Go |
|---|---|
| Réseau | 1 port Ethernet 10/100 Mbit/s ; modem 3G/4G interne en option |
| Ports capteurs | 8 RJ45 pour capteurs intelligents AKCP, sorties 0/5 V DC configurables |
| Ports d'extension | 2 RJ45, 115,2 kbit/s, E-Sensor8, E-Opto16, unités de porte (25 par chaîne), 500 capteurs maximum, 300 m |
| Contacts secs (X20 / X60) | 20 ou 60 entrées deux fils, 5 V DC, jusqu'à 40 V DC en mode opto-isolé |
| Interface série | RS-485 sur bornier 2 points, Modbus RTU |
| Vidéo (SEC5ESV) | 4 entrées caméras numériques USB AKCP, 320 x 240 ou 640 x 480, 4 ports de commande de tourelles |
| Vidéo (SEC5ESVA) | 4 entrées BNC analogiques PAL ou NTSC, 320 x 240 ou 640 x 480, 4 ports de commande de tourelles |
| Audio et USB | Micro et haut-parleur internes ; 1 port USB 2.0 pour modem |
| Protocoles | SNMP v1, v3 chiffré, Modbus RTU et TCP, HTTPS, e-mail, Telnet, Nagios |
| Alimentation | Adaptateur 7 à 9 V DC 3 A, entrée 100 à 240 V AC 1 A ; DCW : 40 à 60 V DC |
| Consommation typique | 5,025 W (version de base), 6,15 W (X20 et X60) |

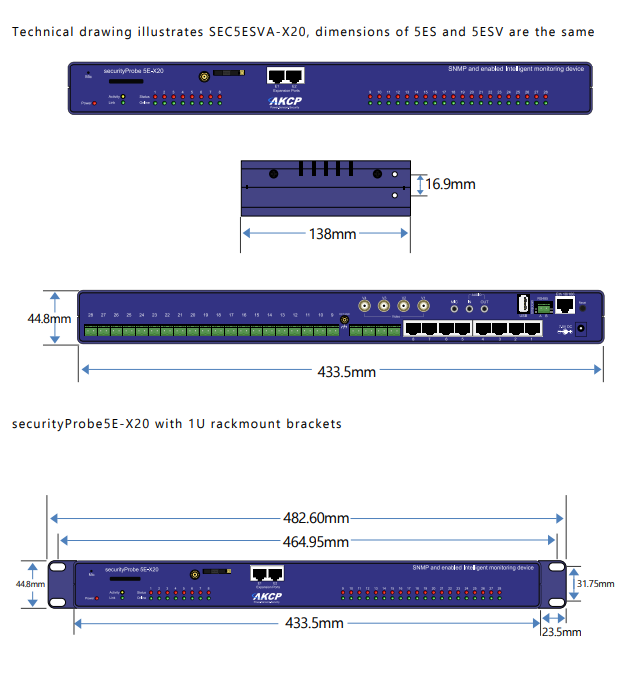

| Dimensions et poids | Base : 8,5 x 5,43 x 1,80 pouces, 1 kg, 1U ; X20 : 433,5 x 138 x 44,8 mm, 2,6 kg, 1U ; X60 : 18 x 5 x 3,45 pouces, 3,1 kg, 2U |
| Montage | Rack 19 pouces, équerres fournies ; compatible plateaux rail DIN et rack AKCP |
| Environnement de fonctionnement | -35 à +55 °C, 20 à 80 %HR sans condensation |
| MTBF | 400 000 heures |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Présence / mouvement, Ouverture / contact, Fuite d'eau, Fumée, Image / vision
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Détection de fuite, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Capteurs intelligents AKCP, caméras AKCP, E-Sensor8, E-Opto16, unités de porte AKCP, AKCPro Server
- Ports capteurs
- 8 RJ45 AKCP, jusqu'à 500 capteurs avec extensions
- Contacts secs
- 20 (X20) ou 60 (X60), 5 V DC ou 40 V DC opto-isolé
- Format
- Rack 19 pouces 1U (2U pour X60)
- Vidéo
- Sans vidéo, 4 entrées vidéo numériques USB, 4 entrées vidéo analogiques BNC
- Extension E/S
- Aucune, X20 (20 contacts secs), X60 (60 contacts secs)
- Alimentation (version)
- Secteur (adaptateur 100-240 V AC), Interne 40-60 V DC
Contenu et accessoires compatibles
Le boîtier est livré avec ses équerres de montage en rack. À associer : caméras AKCP, modem 4G interne, modules E-Sensor8 et E-Opto16, unités de porte, capteurs AKCP et convertisseur DCW075 (40 à 60 V DC vers 7,5 V DC).
Documentation
Toutes les documentations AKCP
Consultez la fiche technique officielle securityProbe 5E (PDF, en anglais), la fiche technique de la version X20 (PDF) et le catalogue produits AKCP, qui détaille les versions X60 et les caméras.
Questions fréquentes
Quelle différence entre SEC5ES, SEC5ESV et SEC5ESVA ?
Le SEC5ES n'a pas de vidéo. Le SEC5ESV reçoit 4 caméras numériques AKCP sur USB, le SEC5ESVA 4 caméras analogiques PAL ou NTSC sur BNC, ce qui permet de reprendre des caméras existantes.
À quoi servent les versions X20 et X60 ?
Elles ajoutent 20 ou 60 entrées contacts secs à deux fils sur le boîtier, pour les reports d'alarme d'équipements tiers (onduleur, climatisation, groupe). Ces entrées acceptent jusqu'à 5 V DC, ou jusqu'à 40 V DC en mode opto-isolé réglé par cavalier. Le X20 reste en 1U, le X60 passe en 2U.
Que signifie le suffixe DCW ?
Les références DCW intègrent une alimentation 40 à 60 V DC, adaptée aux baies télécom alimentées en -48 V. Les autres versions sont alimentées par un adaptateur 7 à 9 V DC 3 A branché sur le secteur 100 à 240 V AC.
Combien de capteurs peut-on raccorder ?
8 capteurs intelligents AKCP en direct sur les ports RJ45. Avec les modules d'extension E-Sensor8 (8 ports capteurs) et E-Opto16 (16 contacts secs) chaînés sur les 2 ports d'extension, un seul boîtier gère jusqu'à 500 capteurs, sur une distance pouvant atteindre 300 m.
Le securityProbe 5E peut-il fonctionner sans réseau filaire ?
Oui, avec un modem 3G ou 4G interne en option. Il envoie alors les alertes par SMS et sert de lien de communication sur un site sans réseau filaire.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le securityProbe 5E
Décrivez le site, le nombre de capteurs, de contacts et de caméras souhaités : nous vous répondons sous 24 h ouvrées avec la version adaptée et un conseil technique. Les tarifs sont établis selon les quantités et la configuration.
