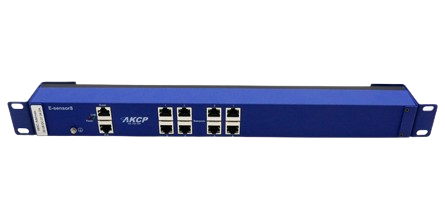

AKCP E-sensor8 - Module d'extension 8 ports capteurs pour supervision IP
- 8 ports RJ45 supplémentaires pour capteurs intelligents AKCP
- Raccordement au boîtier maître par câble CAT5, jusqu'à 300 m
- Chaînage E-in / E-out avec d'autres E-sensor8 ou E-Opto16
- Adaptateur 5,5 V DC 3 A, consommation typique 5 W
- Format rack 1U (E-IS8N) ou rail DIN (E-IS8N-DIN)
| Connectivité radio | Aucune (filaire) |
|---|---|
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces, Rail DIN |
| Entrées et sorties | Sortie TOR / transistor |
| Compatibilité | AKCP securityProbe 5E / 5ES, sensorProbeX+ et sensorProbe2+ version Expansion |
| Autonomie | Sans objet (alimenté) |
| Variante | Rack 1U (E-IS8N) ou rail DIN (E-IS8N-DIN) |
| Connecteur | RJ45 (8 ports capteurs, E-in et E-out) |
| Distance maximale | 300 m entre le boîtier et le module, puis entre chaque module |
| Montage | Rack 1U, Rail DIN |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le module d'extension AKCP E-sensor8 ajoute 8 ports pour capteurs intelligents à un boîtier de supervision securityProbe 5E ou sensorProbe+ équipé d'un port d'extension. Il s'adresse aux exploitants de salles serveurs, aux intégrateurs GTB et aux services techniques qui doivent surveiller plus de points qu'un seul boîtier ne le permet.
Installé au plus près des baies ou des locaux à surveiller, il évite de tirer un câble par capteur jusqu'au boîtier principal : un seul câble réseau CAT5 relie le module au maître, jusqu'à 300 m. Vous gardez une seule adresse IP, une seule interface et une seule configuration d'alertes pour l'ensemble du site.
Points forts de l'E-sensor8
- 8 ports RJ45 pour capteurs intelligents AKCP, détectés automatiquement
- Liaison au boîtier maître par câble CAT5 standard, jusqu'à 300 m

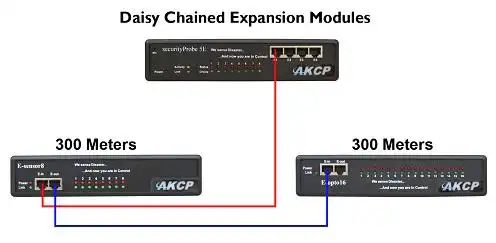

- Chaînage par ports E-in et E-out avec d'autres E-sensor8 ou E-Opto16, 300 m entre chaque module
- Jusqu'à 500 capteurs sur un securityProbe 5ES, 150 sur un sensorProbe+ avec 4 unités d'extension
- 16 voyants en façade : 8 verts pour l'état en ligne, 8 rouges pour l'état d'alarme de chaque port
- Sorties configurables 0 ou 5 V DC sur chacun des 8 ports capteurs
- Format rack 19 pouces 1U ou version courte pour rail DIN
- MTBF annoncé de 400 000 heures
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : un module par rangée de baies pour raccorder sondes de température, d'humidité et capteurs de porte au plus court.
- Bâtiments tertiaires multi-étages : un boîtier maître au local informatique principal, des modules dans chaque local technique d'étage.
- Sites industriels : surveillance de plusieurs armoires électriques ou locaux de process éloignés à partir d'un seul point de collecte.
- Établissements d'enseignement et de santé : extension progressive de la supervision au fil des besoins, sans racheter de boîtier.
- Opérateurs télécoms : centralisation des capteurs d'un shelter ou d'un local technique sur une seule adresse IP.
Intégration et compatibilité
L'E-sensor8 se raccorde au port d'extension des boîtiers de supervision IP AKCP : securityProbe 5E et 5ES, sensorProbeX+ et sensorProbe2+ en version Expansion. Les capteurs branchés sur le module sont gérés par le boîtier maître comme ses propres ports : seuils d'alarme, historiques, notifications par e-mail ou SMS et remontée vers les outils de l'exploitant.
La remontée vers la GTB ou la supervision réseau passe par les protocoles du boîtier : SNMP (traps et interrogation), Modbus TCP, MQTT selon le modèle. Pour l'état des modules, AKCP publie des OID dédiés sous la branche .1.3.6.1.4.1.3854.2, utilisables avec un outil de supervision SNMP. Le pilotage centralisé de plusieurs sites se fait avec le logiciel AKCPro Server.
Le module accepte la gamme de capteurs et détecteurs filaires AKCP : température, humidité, fuite d'eau, contact de porte, fumée. Découvrez aussi nos modules d'entrées et sorties et l'ensemble de la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| E-IS8N | Boîtier rack 19 pouces 1U, équerres fournies, câble 1,5 m | Baie informatique ou armoire 19 pouces |
| E-IS8N-DIN | Version courte pour rail DIN, câble 1,5 m | Armoire électrique, coffret de GTB ou tableau divisionnaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports capteurs | 8 ports RJ45 pour capteurs intelligents AKCP |
| Ports d'extension | 2 ports RJ45 (E-in et E-out), 115,2 kbit/s |
| Câblage | CAT5 standard, 300 m maximum par tronçon |
| Sorties | Signaux configurables 0 / 5 V DC sur chacun des 8 ports capteurs |
| Signalisation | Voyants alimentation, liaison d'extension, état en ligne et alarme par port |
| Alimentation | Adaptateur externe 5,5 V DC 3 A, entrée 100 à 240 V AC 1 A |
| Consommation | 5,025 W typique (0,67 A) |
| Format | Rack 1U, 427 mm de large sur 44 mm de haut (E-IS8N) ; version rail DIN (E-IS8N-DIN) |
| Poids | 0,8 kg |
| Température de fonctionnement | -35 à +80 °C |
| Humidité de fonctionnement | 20 à 80 % HR sans condensation |
| MTBF | 400 000 heures |
| Capacité système | 500 capteurs par securityProbe 5ES ; 150 capteurs et 4 unités d'extension par sensorProbe+ |
| Capteurs non compatibles | Capteurs smart réservés aux sensorProbe+, sondes TMP NIST2/3 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN, Rack 19 pouces
- Entrées et sorties
- Sortie TOR / transistor
- Compatibilité
- AKCP securityProbe 5E / 5ES, sensorProbeX+ et sensorProbe2+ version Expansion
- Autonomie
- Sans objet (alimenté)
- Variante
- Rack 1U (E-IS8N) ou rail DIN (E-IS8N-DIN)
- Connecteur
- RJ45 (8 ports capteurs, E-in et E-out)
- Distance maximale
- 300 m entre le boîtier et le module, puis entre chaque module
- Montage
- Rack 1U, Rail DIN
Contenu et accessoires compatibles
Le module est livré avec son câble de 1,5 m, et en version rack avec ses équerres de fixation. À prévoir selon le projet : le boîtier maître AKCP, des câbles RJ45 de longueur adaptée et les capteurs à raccorder. Il se combine librement avec le module 16 contacts secs E-Opto16 dans une même chaîne d'extension.
Documentation
Questions fréquentes
Combien de capteurs peut-on ajouter avec des E-sensor8 ?
Chaque E-sensor8 apporte 8 ports capteurs. Selon AKCP, un securityProbe 5ES accepte jusqu'à 500 capteurs intelligents via ses modules d'extension, et un sensorProbe+ jusqu'à 150 capteurs avec 4 unités d'extension au maximum.
Quelle distance entre le boîtier et le module ?
Jusqu'à 300 m de câble CAT5 entre le boîtier maître et le premier module, puis jusqu'à 300 m entre chaque module chaîné. Cette limite s'applique à chaque tronçon, pas à la longueur totale de la chaîne.
Tous les capteurs AKCP fonctionnent-ils sur l'E-sensor8 ?
Il accepte les capteurs intelligents AKCP. La fiche constructeur exclut les capteurs « smart » réservés aux sensorProbe+ et les sondes de température étalonnées TMP NIST2/3, à raccorder directement au boîtier.
Quelle différence entre l'E-sensor8 et l'E-Opto16 ?
L'E-sensor8 ajoute 8 ports RJ45 pour tout type de capteur intelligent (température, humidité, fuite, contact). L'E-Opto16 ajoute 16 entrées contacts secs optoisolées sur bornier, pour récupérer des signaux d'alarme jusqu'à 50 V DC.
Le module a-t-il sa propre adresse IP ?
Non. Il dépend du boîtier maître, qui reste le seul point d'accès réseau : les capteurs du module apparaissent dans son interface web et sont exposés en SNMP, Modbus ou MQTT par celui-ci.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour l'E-sensor8
Indiquez-nous le nombre de capteurs, les distances entre locaux et le boîtier déjà en place : nous vous proposons l'architecture adaptée, avec une réponse sous 24 h ouvrées. Les tarifs sont établis selon les quantités et la configuration retenue.
