AKCP SP-WTS - Passerelle LoRa Wireless Tunnel, Ethernet, SNMP et Modbus
- Passerelle radio LoRa AKCP Wireless Tunnel pour 30 nœuds SP-WT, soit 120 capteurs
- Ethernet 10/100, SNMP, Modbus TCP/IP, MQTT et MQTTS, alertes e-mail
- 3 ports capteurs filaires, ou 2 ports et 1 port Modbus RS485 (MOD)
- Alimentation 5,5 V 3 A, modem 4G intégré en option
- 111 x 62 x 87 mm, montage magnétique ou rail DIN, -15 à +50 °C
| Connectivité radio | LoRa propriétaire |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Fuite d'eau, Humidité, Ouverture / contact, Température |
| Usage | Chaîne du froid, Détection de fuite, GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Magnétique, Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | AKCP SP-WT, capteurs intelligents AKCP, AKCPro Server |
| Capacité radio | 30 nœuds SP-WT (120 capteurs), 400 capteurs en ligne au total |
| Ports capteurs | 3 ports RJ45 AKCP (2 ports et 1 port Modbus RS485 sur MOD) |
| Option cellulaire | Modem 4G intégré WTS-M4G avec antenne externe |
| Version | 3 ports capteurs, 2 ports capteurs + Modbus |
| Montage | Magnétique, Rail DIN |
- LoRa propriétaire
- Ethernet
- RS-485
- Modbus RTU
- USB
- Modbus TCP
- MQTT
- SNMP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

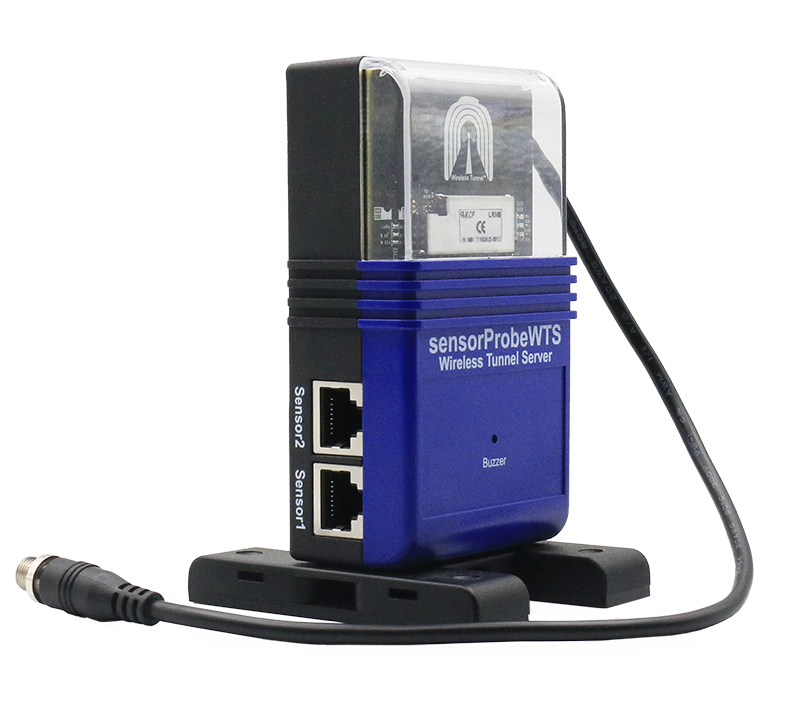

La passerelle LoRa AKCP SP-WTS (sensorProbe+ Wireless Tunnel Server) collecte, stocke et met en graphique les mesures de jusqu'à 30 nœuds sans fil SP-WT. Elle les rend disponibles sur le réseau IP par son port Ethernet 10/100, via une interface web, SNMP, Modbus TCP ou MQTT, sans dépendre d'un service cloud ni d'un opérateur.
Elle s'adresse aux exploitants de datacenters, d'entrepôts et de sites industriels qui veulent un réseau radio privé pour superviser des capteurs dispersés, et aux intégrateurs qui doivent reprendre ces mesures dans une GTB ou un outil de supervision réseau. La passerelle porte aussi 3 ports pour capteurs filaires et, en version MOD, un port Modbus RS485. Elle complète l'offre de passerelles radio longue portée et de boîtiers de supervision IP d'AKCP.
Points forts du SP-WTS
- Jusqu'à 30 nœuds SP-WT, soit 120 capteurs radio sur une passerelle
- Jusqu'à 400 capteurs en ligne au total (sans fil et virtuels), 80 capteurs virtuels sous licence
- 3 ports capteurs filaires AKCP, ou 2 ports et 1 port Modbus RS485 sur la version MOD
- Ethernet 10/100 Mbit/s, SNMP, Modbus TCP/IP, MQTT et MQTTS
- Interface web embarquée : affichage, graphiques, alertes e-mail et traps SNMP
- Modem 4G intégré en option pour l'accès distant et les SMS
- Alimentation par adaptateur 5,5 V 3 A, montage magnétique, rail DIN, mural ou sur pieds
- MTBF de 1 400 000 heures selon le retour terrain du constructeur
Applications en bâtiment et sur site technique
- Datacenter et salles serveurs : collecte des températures de baies et des alarmes de fuite remontées par des nœuds SP-WT, sans câblage réseau supplémentaire.
- Entrepôt et logistique : suivi de températures sur de grandes surfaces, avec historique et alertes depuis l'interface web.
- Campus tertiaire, enseignement ou santé : réseau radio privé couvrant plusieurs bâtiments, données reprises par la GTB en Modbus TCP ou SNMP.
- Sites techniques isolés : passerelle équipée du modem 4G pour l'accès distant et les SMS en l'absence de réseau filaire.
- Locaux électriques : lecture d'un onduleur ou d'un compteur Modbus RS485 avec la version SP-WTS-MOD.
Intégration et compatibilité
La SP-WTS joue à la fois le rôle de passerelle radio et de serveur d'application : elle enregistre les données, déclenche les notifications et les rend accessibles localement, même sans connexion internet. Elle utilise le protocole propriétaire AKCP Wireless Tunnel sur radio LoRa et ne fonctionne qu'avec les nœuds AKCP SP-WT, pas avec des capteurs LoRaWAN tiers.
- Supervision réseau : SNMP et traps SNMP vers un outil de type NMS
- GTB et automatismes : Modbus TCP/IP, et Modbus RS485 sur la version MOD
- Plateformes IoT : MQTT et MQTTS
- Centralisation multisite : AKCPro Server, en local ou dans le cloud, avec mode transparent des passerelles
- Authentification RADIUS et TACACS+ sous licence
- Port USB pour l'appairage des nœuds LoRa et la mise à jour logicielle
Voir aussi les logiciels de supervision compatibles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SP-WTS | 3 ports capteurs filaires, montage magnétique | Passerelle posée sur une baie ou une structure métallique |
| SP-WTS-DIN | 3 ports capteurs filaires, montage rail DIN | Intégration en armoire ou coffret technique |
| SP-WTS-MOD | 2 ports capteurs et 1 port Modbus RS485, montage magnétique | Lecture d'un équipement Modbus à proximité |
| SP-WTS-MOD-DIN | 2 ports capteurs et 1 port Modbus RS485, rail DIN | Armoire électrique avec compteur ou onduleur Modbus |
Caractéristiques techniques
| Radio | LoRa, protocole propriétaire AKCP Wireless Tunnel |
|---|---|
| Bande de fréquences (Europe) | EU868 : 863 à 868 MHz, 14 dBm max., rapport cyclique 1 % |
| Autres plans régionaux | US915, AS923, KR920, IL917 (région à préciser à la commande) |
| Capacité | 30 nœuds sans fil, 32 capteurs sans fil en graphique, 400 capteurs en ligne au total |
| Réseau | 1 port Ethernet 10/100 Mbit/s |
| Entrées | 3 ports capteurs intelligents AKCP ; version MOD : 2 ports et 1 port Modbus RS485 |
| USB | 1 port pour ajout des nœuds LoRa et mise à jour logicielle |
| Protocoles | HTTP (interface web), SNMP, Modbus TCP/IP, MQTT, MQTTS, e-mail |
| Options | Modem cellulaire 4G intégré avec antenne externe, GPS (avec modem 4G) |
| Licences | Capteurs virtuels (packs de 5, 80 max.), RADIUS, TACACS+ |
| Alimentation | Adaptateur externe USB 5,5 V 3 A |
| Voyants | LED d'alimentation, de liaison radio et d'état |
| Température de fonctionnement | -15 à +50 °C |
| Humidité de fonctionnement | 20 à 80 % HR sans condensation |
| MTBF | 1 400 000 heures |
| Dimensions | 111 x 62 x 87 mm (L x H x P) |
| Montage | Bureau, mural, rail DIN, magnétique |
| Certifications | FCC Part 15C, CE EN 300 220-2 |
Critères de sélection
- Connectivité radio
- LoRa propriétaire
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Ouverture / contact, Fuite d'eau
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Détection de fuite, Chaîne du froid, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Magnétique, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés, E/S intégrées
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- AKCP SP-WT, capteurs intelligents AKCP, AKCPro Server
- Capacité radio
- 30 nœuds SP-WT (120 capteurs), 400 capteurs en ligne au total
- Ports capteurs
- 3 ports RJ45 AKCP (2 ports et 1 port Modbus RS485 sur MOD)
- Option cellulaire
- Modem 4G intégré WTS-M4G avec antenne externe
- Version
- 3 ports capteurs, 2 ports capteurs + Modbus
- Montage
- Magnétique, Rail DIN
Contenu et accessoires compatibles
Selon le constructeur, la SP-WTS est fournie avec des options de fixation pour rail DIN, montage mural, montage magnétique et pieds de pose libre. En complément : nœuds SP-WT, modem 4G interne WTS-M4G, kit rail DIN WT-DIN, boîtier extérieur WT-WRB avec antenne externe, antenne externe LORA-EXT-ANT et licence AKCPro Server par passerelle.
Documentation
Questions fréquentes
Le SP-WTS est-il une passerelle LoRaWAN ?
Non. Il utilise la radio LoRa avec le protocole propriétaire AKCP Wireless Tunnel et ne collecte que les nœuds AKCP SP-WT. Il ne remplace pas une passerelle LoRaWAN et n'accepte pas les capteurs LoRaWAN d'autres marques. L'avantage est un réseau privé qui fonctionne sans internet, avec accusé de réception des messages.
Combien de capteurs une passerelle SP-WTS peut-elle gérer ?
Jusqu'à 30 nœuds sans fil SP-WT, chacun portant 4 capteurs, soit 120 capteurs radio. Le constructeur indique au total jusqu'à 400 capteurs en ligne (sans fil et virtuels) et 32 capteurs sans fil représentés en graphique, en plus des 3 ports capteurs filaires de la passerelle.
Comment intégrer le SP-WTS dans une GTB ou une supervision réseau ?
Les mesures sont accessibles par l'interface web embarquée et publiées en SNMP (avec traps), en Modbus TCP/IP et en MQTT ou MQTTS. La plupart des logiciels de GTB et de supervision réseau peuvent ainsi les reprendre. Pour plusieurs passerelles, AKCPro Server centralise l'ensemble.
Quelle différence entre SP-WTS et SP-WTS-MOD ?
Le SP-WTS standard dispose de 3 ports capteurs filaires. Le SP-WTS-MOD remplace un de ces ports par un port Modbus RS485 pour lire un équipement tiers (compteur, onduleur, groupe électrogène) : il offre alors 2 ports capteurs et 1 port Modbus. Les deux existent en montage magnétique ou rail DIN (suffixe -DIN).
Peut-on accéder à la passerelle sans réseau Ethernet ?
Oui, avec le modem cellulaire 4G intégré proposé en option (référence WTS-M4G avec antenne externe de 3 m). Il permet l'accès à distance et l'envoi de SMS d'alerte. La région radio (EU, US, AS, IL, KR) est à préciser à la commande.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour le SP-WTS
Décrivez votre site, le nombre de points de mesure et le système qui doit recevoir les données : nous vous répondons sous 24 h ouvrées avec un tarif adapté aux quantités. Notre équipe technique vous aide à dimensionner le réseau Wireless Tunnel et à choisir les options utiles.
Produits similaires
Voir toute la catégorie
AKCP Door Control Unit - Contrôle d'accès de porte avec lecteur de badge RFID
- Aucune (filaire)
- Ethernet
- RS-485

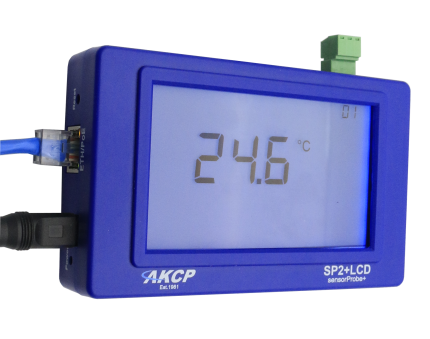

AKCP sensorProbe2+ LCD - Boîtier de supervision IP avec écran, PoE et Modbus
