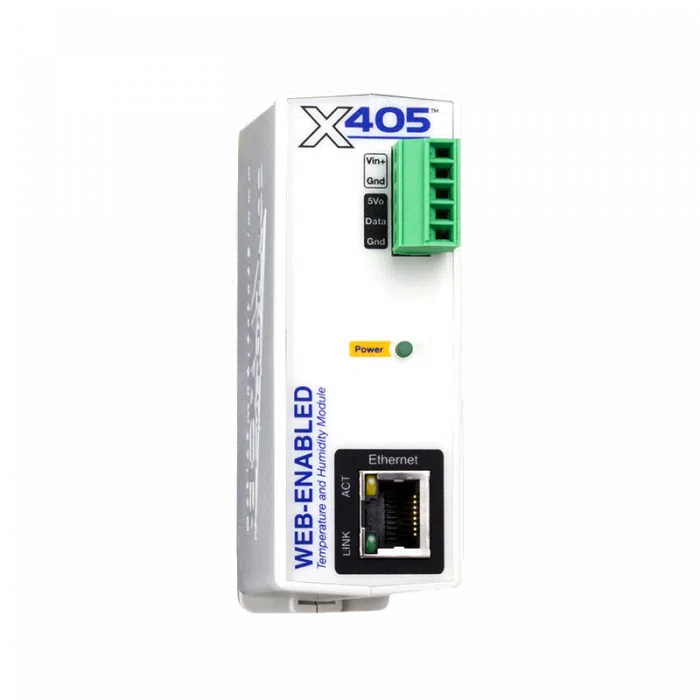

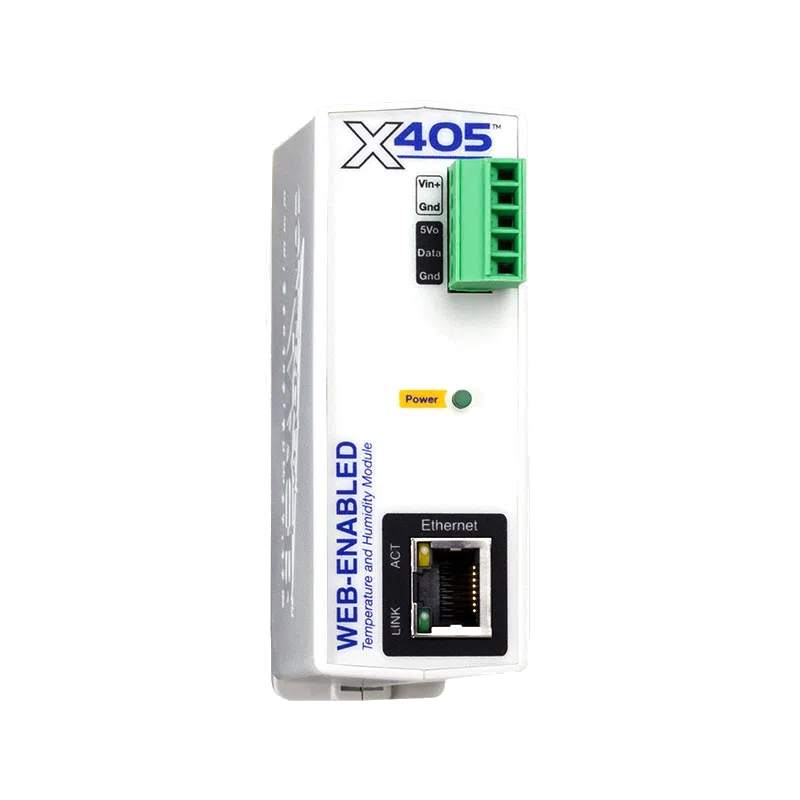

ControlByWEB X-405 / X-406 - Boîtier de supervision IP température et humidité
- X-405 : 1 bus 1-Wire, 16 sondes ; X-406 : 4 bus, 64 sondes
- Température -55 à +125 °C (±0,5 °C), humidité 0 à 100 % HR (±2 %)
- Modbus TCP, SNMP v1/v2c/v3 avec traps, MQTT, HTTPS, e-mails chiffrés
- 180 m de câble cumulé par bus, journal 8 448 enregistrements
- Alimentation 9 à 28 V DC ou PoE classe 1, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Humidité, Température |
| Usage | Chaîne du froid, Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Port 1-Wire |
| Plage de mesure | Température : -55 à +125 °C ; humidité : 0 à 100 % HR (sonde X-DTHS-P) |
| Précision | Température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±2 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, modules série 400, ControlByWEB Cloud |
| Variante | X-405 (1 bus, 16 sondes) ou X-406 (4 bus, 64 sondes), Ethernet ou PoE |
| Capacité | X-405 : 1 bus, 16 sondes ; X-406 : 4 bus, 64 sondes |
| Connecteur | Bornier débrochable 3,81 mm (5 points X-405, 14 points X-406), RJ-45 |
| Modèle | X-405 (1 bus, 16 sondes), X-406 (4 bus, 64 sondes) |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE |
- Aucune (filaire)
- Ethernet
- 1-Wire
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les ControlByWEB X-405 et X-406 sont des boîtiers de supervision IP de la température et de l'humidité, qui relèvent des sondes numériques 1-Wire et publient les mesures sur le réseau. Le X-405 gère 16 sondes sur un bus, le X-406 jusqu'à 64 sondes réparties sur quatre bus indépendants.
Ils s'adressent aux exploitants de salles serveurs, aux responsables de la chaîne du froid et aux intégrateurs GTB qui cherchent une surveillance multipoint simple, sans abonnement ni logiciel. Seuils, alertes e-mail, traps SNMP, journal et graphiques sont intégrés, et les deux modèles existent en alimentation 9 à 28 V DC ou PoE.
Points forts du X-405 / X-406
- X-405 : 16 sondes sur 1 bus ; X-406 : 64 sondes sur 4 bus indépendants de 16
- Sondes DS18B20 : -55 à +125 °C, ±0,5 °C de -10 à +85 °C
- Sonde d'humidité X-DTHS-P : 0 à 100 % HR, ±2 %
- 180 m de câble cumulé par bus
- Générateur de tâches : 50 tâches planifiées, 50 conditionnelles, 20 plannings de dérogation ; BASIC jusqu'à 4 Ko
- Journal de 512 Ko (8 448 enregistrements), graphiques, export FTP/FTPS ou e-mail
- Modbus TCP/IP, SNMP v1, v2 et v3 avec traps, MQTT, HTTPS TLS 1.2, XML et JSON
- Pair à pair : commande de 32 modules distants ou 64 points d'E/S de la série 400
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : relevé en entrée et sortie de baies, allées chaudes et froides, alertes sur dérive.
- Chaîne du froid : chambres froides, réfrigérateurs de pharmacie ou de laboratoire en santé, historique des températures.
- Tertiaire et enseignement : mesure d'ambiance de plusieurs salles pour vérifier le confort et le réglage CVC.
- Serres et agriculture : contrôle de la température et de l'humidité, commande de ventilation via un module relais distant.
- Industrie : suivi de températures de process ou de locaux de stockage sur de longues distances de câble.
Intégration et compatibilité
Les deux modèles se raccordent en Ethernet 10/100 Base-T (RJ-45), en IP fixe ou DHCP. Les mesures sont lisibles en Modbus TCP/IP par la GTB, en SNMP v1, v2 ou v3 par les outils de supervision (Centreon, Zabbix, Nagios, DCIM) avec traps sur seuils, et en MQTT par les plateformes IoT. Les pages web et l'application CBW Mobile donnent un accès direct, sans passerelle.
En pair à pair, un dépassement de seuil peut commander le relais d'un autre module de la série 400 (ventilation, alarme). Le cloud ControlByWEB, optionnel, évite la configuration de redirection de ports derrière un routeur. Voir les boîtiers de supervision IP et SNMP, les capteurs de température et d'humidité et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-405-I | 1 bus 1-Wire, 16 sondes, alimentation 9 à 28 V DC | Petite salle serveur, local technique, quelques chambres froides |
| X-405-E | 1 bus 1-Wire, 16 sondes, PoE classe 1 et/ou 9 à 28 V DC | Baie réseau avec switch PoE |

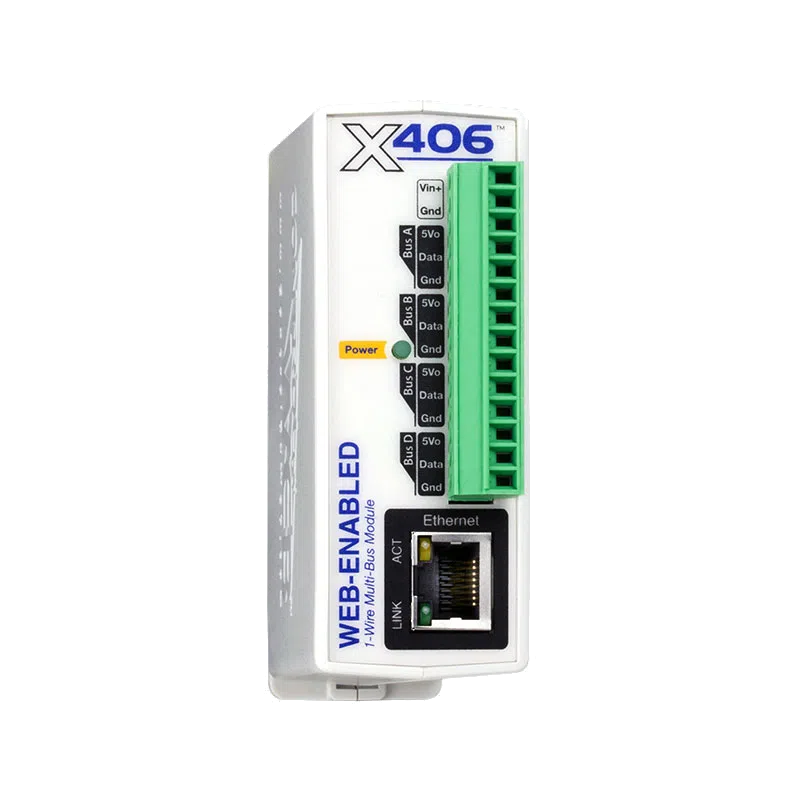

| X-406-I | 4 bus 1-Wire, 64 sondes, alimentation 9 à 28 V DC | Datacenter, entrepôt frigorifique, nombreux points de mesure |
| X-406-E | 4 bus 1-Wire, 64 sondes, PoE classe 1 et/ou 9 à 28 V DC | Grande salle serveur alimentée par switch PoE |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bus 1-Wire | X-405 : 1 bus, 16 sondes ; X-406 : 4 bus indépendants, 64 sondes |
| Longueur de câble | 180 m cumulés par bus |
| Température | Sondes DS18B20, -55 à +125 °C, ±0,5 °C de -10 à +85 °C |
| Humidité | Sonde X-DTHS-P, 0 à 100 % HR, ±2 % |
| Fonctions | Surveillance, journal, alertes e-mail, traps SNMP, tâches conditionnelles |
| Journalisation | 512 Ko (jusqu'à 8 448 enregistrements), flash non volatile, tampon circulaire |
| Logique | Générateur de tâches, interpréteur BASIC jusqu'à 4 Ko |
| Horloge | Temps réel, manuelle ou NTP, heure d'été automatique |
| Réserve par condensateur | X-405 : 24 h ; X-406 : 2 semaines minimum |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Protocoles | HTTP, HTTPS, SSL, XML, JSON, MQTT, Modbus TCP/IP, SNMP v1, v2, v3, NTP, SMTP chiffré, FTP/FTPS |
| Alimentation | 9 à 28 V DC ; versions -E : PoE classe 1 (0,44 à 3,84 W) et/ou 9 à 28 V DC |
| Consommation | 240 mA max ; typique à 12 V : 100 mA (X-405), 83 mA (X-406) |
| Connectique | Bornier débrochable 3,81 mm (5 points X-405, 14 points X-406), RJ-45 |
| Voyants | 3 LED : alimentation, lien réseau, activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 (classe B pour -I, classe A pour -E), CE, UKCA |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC, Chaîne du froid
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Port 1-Wire
- Plage de mesure
- Température : -55 à +125 °C ; humidité : 0 à 100 % HR (sonde X-DTHS-P)
- Précision
- Température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±2 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, modules série 400, ControlByWEB Cloud
- Variante
- X-405 (1 bus, 16 sondes) ou X-406 (4 bus, 64 sondes), Ethernet ou PoE
- Capacité
- X-405 : 1 bus, 16 sondes ; X-406 : 4 bus, 64 sondes
- Connecteur
- Bornier débrochable 3,81 mm (5 points X-405, 14 points X-406), RJ-45
- Modèle
- X-405 (1 bus, 16 sondes), X-406 (4 bus, 64 sondes)
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE
Contenu et accessoires compatibles
Le boîtier est livré sans sonde. À associer : sondes de température 1-Wire X-DTS (câble de 30 cm, 1 m ou 10 m, version immergeable), sonde combinée température et humidité X-DTHS-P, kit de fixation magnétique pour sonde, alimentation 12 V DC ou rail DIN 24 V et câble Ethernet.
Documentation
Questions fréquentes
Combien de sondes peut-on raccorder sur le X-405 et le X-406 ?
Le X-405 gère un bus 1-Wire de 16 sondes. Le X-406 dispose de quatre bus indépendants de 16 sondes chacun, soit 64 au total. Une sonde combinée température et humidité compte pour deux sur le bus concerné.
Quelle longueur de câble est possible ?
La longueur cumulée maximale est de 180 m par bus. Avec ses quatre bus, le X-406 permet donc de répartir les sondes sur plusieurs départs longs, par exemple une allée froide, une allée chaude, une chambre froide et un local voisin.
Quelle précision attendre des mesures ?
Les sondes de température DS18B20 mesurent de -55 à +125 °C avec une précision de ±0,5 °C entre -10 et +85 °C. La sonde X-DTHS-P mesure l'humidité de 0 à 100 % HR à ±2 %.
Comment recevoir une alerte en cas de dérive ?
Des seuils se définissent pour chaque sonde dans le générateur de tâches. Le module envoie alors un e-mail chiffré, un trap SNMP ou une commande de relais vers un autre module de la série 400, et enregistre l'événement dans son journal.
Quelle différence entre les versions -I et -E ?
La version -I s'alimente en 9 à 28 V DC. La version -E accepte en plus l'alimentation par PoE classe 1 sur le câble Ethernet, ce qui évite une alimentation locale dans une baie équipée d'un switch PoE.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-405 / X-406
Indiquez le nombre de points de mesure, les longueurs de câble et le mode d'alimentation : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Nos techniciens vous aident à choisir entre X-405 et X-406 et à dimensionner les sondes.
