AKCP sensorProbeXN+ - Boîtier de supervision IP rack 1U PoE évolutif
- Rack 1U, 8 ports capteurs RJ45 AKCP dont 4 actifs, 10 contacts secs, 2 entrées 0-5 V, 2 mini relais
- Ports, entrées et relais supplémentaires activés par licence, sur site, sans changer le matériel
- Alimentation PoE en standard, adaptateur 5,5 V 3 A en option
- SNMP v1/v2c/v3, Modbus TCP et RS-485, BACnet sous licence, jusqu’à 300 capteurs
- Port EXP pour 4 modules CCU, E-Sensor8 ou E-Opto16, port UART pour modem 4G externe
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-485 |
| Protocoles IP et intégration | BACnet/IP, E-mail (SMTP), Modbus TCP, SNMP |
| Grandeur mesurée | Fuite d’eau, Humidité, Ouverture / contact, Température, Tension |
| Usage | Détection de fuite, GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Capteurs intelligents AKCP, modules CCU, E-Sensor8 et E-Opto16, modem externe EM4G, AKCPro Server |
| Ports capteurs | 8 ports RJ45 AKCP, 4 actifs sur l’unité de base |
| Entrées / sorties | 10 E/S contacts secs, 2 entrées 0-5 V DC, 2 mini relais (déverrouillage par licence) |
| Port d'extension | 1 port EXP ou Modbus RS-485, jusqu’à 4 CCU, E-Sensor8 ou E-Opto16 |
| Capacité | 300 capteurs en ligne |
| Option | Unité de base, Licence 4 ports capteurs, Licence 8 ports capteurs, Licence 2 entrées analogiques, Licence 2 mini relais |
- Aucune (filaire)
- Ethernet
- RS-485
- Modbus RTU
- Modbus TCP
- BACnet/IP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le sensorProbeXN+ d'AKCP est un boîtier de supervision rack 1U alimenté en PoE, conçu pour les salles serveurs, les baies télécom et les locaux techniques. Il réunit dans un même boîtier 8 ports capteurs, 10 contacts secs, 2 entrées analogiques et 2 mini relais, dont l'activation se fait par licence au fil des besoins.
Cette configuration standard du sensorProbeX+ s'adresse aux exploitants qui veulent démarrer avec 4 ports capteurs puis étendre sans remplacer le matériel. Son boîtier aluminium sans ventilateur, qui consomme environ 1 W, supporte les environnements chauds des locaux techniques. Il s'intègre à la supervision réseau en SNMP et aux GTB en Modbus ou BACnet, comme les autres boîtiers de supervision IP AKCP.
Points forts du sensorProbeXN+
- 8 ports RJ45 pour capteurs intelligents AKCP, 4 actifs sur l'unité de base, 8 avec licence
- 10 entrées ou sorties contacts secs, 2 entrées 0-5 V DC et 2 mini relais déverrouillables
- Port EXP double usage : Modbus RS-485 ou jusqu'à 4 modules CCU, E-Sensor8 ou E-Opto16
- Port UART pour modem 4G externe, alertes SMS et liaison de secours
- Alimentation PoE en standard, adaptateur 5,5 V 3 A en option avec bascule automatique
- Jusqu'à 300 capteurs en ligne, extensions et capteurs virtuels inclus
- Boîtier aluminium, consommation d'environ 1 W, sans ventilateur, rodage de 96 heures en usine
- MTBF de 1 400 000 heures
Applications en bâtiment et sur site technique
- Salle serveur multi-baies : températures, humidité et fuites d'eau pour plusieurs rangées depuis un seul boîtier 1U.
- Baie télécom en site distant : alimentation par le PoE, alertes SMS via modem externe.
- Local technique tertiaire : contacts secs pour les défauts de climatisation, d'onduleur ou de groupe électrogène, relais pour une commande simple.
- Bâtiment industriel : capteurs tiers en 0-5 V sur les entrées analogiques et équipements Modbus RS-485.
- Datacenter de proximité : contrôle d'accès de baie via modules CCU raccordés au port EXP.
Intégration et compatibilité
Le sensorProbeXN+ est conforme SNMP v1, v2c et v3 avec MIB complète. Il fonctionne en Modbus TCP et en Modbus RS-485, en maître comme en esclave, et peut ainsi servir de passerelle Modbus vers SNMP. La licence BACnet (BAC) l'ouvre aux systèmes de gestion technique du bâtiment.
- Interface web embarquée : seuils, notifications, journal et graphiques
- Centralisation de plusieurs boîtiers dans AKCPro Server, y compris via VPN
- Sécurité : HTTPS, SNMPv3, RADIUS, TACACS+, IPv6, e-mail chiffré SSL/TLS ou STARTTLS
- Licence Pro : cartes, Modbus tiers, IPv6, SNMPv3, VPN, contrôle d'accès, heartbeats, accès distant
- Jusqu'à 100 utilisateurs par défaut, 500 avec licence
Pour une configuration modulaire sur mesure, voir aussi le sensorProbeX+ et les sondes et capteurs filaires AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SPXN+ | Unité de base 1U PoE, 4 ports capteurs actifs | Démarrage de la supervision d'une salle ou d'une baie |
| S4 | Licence de déverrouillage de 4 ports capteurs | Ajout de capteurs sans changer de boîtier |
| S8 | Licence de déverrouillage des 8 ports capteurs | Exploitation de toute la capacité capteurs |
| A2D | Licence des 2 entrées analogiques 0-5 V DC | Raccordement de capteurs tiers à sortie analogique |
| 2MR | Licence des 2 mini relais | Commande d'un équipement ou d'un relais de puissance |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Format | Rack 1U, profil 44 x 44 mm, boîtier aluminium |
| Réseau | 1 port Ethernet 10/100 Mbit/s |
| Ports capteurs | 8 ports RJ45 pour capteurs AKCP, 4 actifs sur l'unité de base |
| Contacts secs | 10 E/S |
| Entrées analogiques | 2 entrées 0-5 V DC |
| Relais | 2 mini relais |
| Port d'extension | 1 port EXP ou Modbus RS-485, jusqu'à 4 CCU, E-Sensor8 ou E-Opto16 |
| Port modem | 1 port UART pour modem 4G externe |
| Capacité | 300 capteurs en ligne, modules d'extension et capteurs virtuels inclus ; 80 capteurs virtuels au maximum |
| Alimentation | PoE en standard ; adaptateur externe 5,5 V 3 A en option (entrée 100 à 240 V, 0,22 A) ; bloc secteur non fourni |
| Consommation | Environ 1 W |
| Signalisation | LED alimentation, réseau, état et seuil des capteurs, buzzer |
| Montage | Équerres rack 1U en standard, montage 0U sans outil ou rail DIN en option |
| Humidité de fonctionnement | 20 à 80 % HR sans condensation |
| Protocoles | SNMP v1, v2c et v3, Modbus TCP et Modbus RS-485, HTTP et HTTPS, Rsyslog, NTP, IPv6, VPN, RADIUS, TACACS+, e-mail chiffré, BACnet (licence BAC) |
| Utilisateurs | 100 par défaut, 500 avec licence |
| Non inclus | Bloc d'alimentation et port BEB |
| MTBF | 1 400 000 heures |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, SNMP, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Ouverture / contact, Fuite d'eau, Tension
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Détection de fuite, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Rail DIN, Rack 19 pouces
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie relais
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Capteurs intelligents AKCP, modules CCU, E-Sensor8 et E-Opto16, modem externe EM4G, AKCPro Server
- Ports capteurs
- 8 ports RJ45 AKCP, 4 actifs sur l'unité de base
- Entrées / sorties
- 10 E/S contacts secs, 2 entrées 0-5 V DC, 2 mini relais (déverrouillage par licence)
- Port d'extension
- 1 port EXP ou Modbus RS-485, jusqu'à 4 CCU, E-Sensor8 ou E-Opto16
- Capacité
- 300 capteurs en ligne
- Option
- Unité de base, Licence 4 ports capteurs, Licence 8 ports capteurs, Licence 2 entrées analogiques, Licence 2 mini relais
Contenu et accessoires compatibles
L'unité de base est livrée avec ses équerres rack 1U, sans bloc d'alimentation puisque le PoE est fourni en standard. Les licences S4, S8, A2D et 2MR se commandent avec le boîtier ou ultérieurement.
- Capteurs de température, d'humidité, de tension AC et de porte : sondes et capteurs filaires
- Modules d'extension E-Sensor8, E-Opto16 et contrôle d'accès CCU
- Modem 4G externe EM4G pour SMS et liaison de secours
- Adaptateur secteur 5,5 V : voir les alimentations
Documentation
Toutes les documentations AKCP
Le sensorProbeXN+ est documenté dans le catalogue produits AKCP (PDF, en anglais), section sensorProbeX+. La fiche technique du sensorProbeX+ (PDF) détaille les modules de la plateforme.
Questions fréquentes
Comment fonctionnent les licences du sensorProbeXN+ ?
Tout le matériel est présent dans le boîtier : 8 ports capteurs, 10 contacts secs, 2 entrées analogiques et 2 mini relais. L'unité de base n'active que 4 ports capteurs. Les licences S4 ou S8, A2D et 2MR débloquent le reste par un code logiciel unique, à la commande ou plus tard sur site. Précisez-nous votre besoin pour le déverrouillage des contacts secs.
Le sensorProbeXN+ a-t-il besoin d'une alimentation secteur ?
Non. Le PoE est fourni en standard et aucun bloc d'alimentation n'est livré. Un adaptateur 5,5 V 3 A peut être ajouté ; si l'alimentation par la prise DC est interrompue, le boîtier bascule sur le PoE.
Quelle différence avec le sensorProbeX+ ?
Le sensorProbeXN+ est une configuration standard 1U du sensorProbeX+, livrée avec PoE et un ensemble fixe de modules activables par licence. Le sensorProbeX+ se compose module par module et dispose d'un port BEB pour chaîner des unités d'extension, absent du XN+.
Jusqu'où peut-on étendre l'installation ?
Le port EXP accepte jusqu'à 4 modules CCU, E-Sensor8 ou E-Opto16, ou sert de port Modbus RS-485. Les modules E-Sensor8 et E-Opto16 peuvent être installés jusqu'à 300 m du boîtier. Le sensorProbeXN+ gère jusqu'à 300 capteurs en ligne, modules d'extension et capteurs virtuels compris.
Comment l'intégrer à une GTB ?
Le boîtier communique en Modbus TCP et Modbus RS-485, et en BACnet avec la licence dédiée. Les mesures restent aussi disponibles en SNMP v1, v2c et v3 pour la supervision informatique.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le sensorProbeXN+
Indiquez le nombre de capteurs, de contacts et d'équipements Modbus à superviser : nous vous conseillons sur les licences utiles et répondons sous 24 h ouvrées. Les tarifs sont établis selon les quantités et les options retenues.
Produits similaires
Voir toute la catégorie
AKCP Door Control Unit - Contrôle d'accès de porte avec lecteur de badge RFID
- Aucune (filaire)
- Ethernet
- RS-485
AKCP E-Opto16 - Module 16 entrées contacts secs optoisolées pour supervision
- Aucune (filaire)
- Ouverture / contact
- Très basse tension DC (5 à 60 V)
AKCP E-sensor8 - Module d'extension 8 ports capteurs pour supervision IP
- Aucune (filaire)
- Très basse tension DC (5 à 60 V)
AKCP SP-WTS - Passerelle LoRa Wireless Tunnel, Ethernet, SNMP et Modbus
- LoRa propriétaire
- Ethernet
- RS-485
Autres produits AKCP
Toute la gamme AKCP
AKCP TMP - Capteur de température RJ45 étalonné NIST pour supervision
- Aucune (filaire)
- Température
- Alimenté par le bus

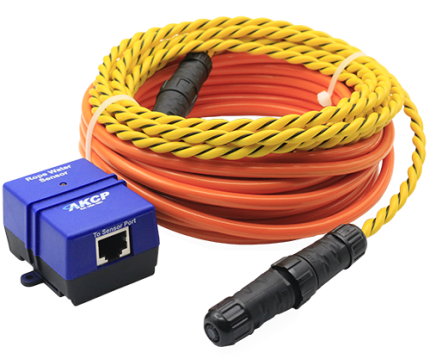

AKCP RWSC - Câble détecteur de fuite d'eau ropeWater RJ45
