ControlByWEB X-422 - Contrôleur web PoE pour station météo Davis ISS
- Carte contrôleur web qui se monte dans la station Davis Integrated Sensor Suite 6322C
- Vent, direction, pluie, température, humidité ; rayonnement solaire et UV en option
- Alimenté en PoE 802.3af avec les capteurs, ou en 9 à 28 V DC
- Serveur web intégré HTTP/HTTPS, XML, alertes e-mail, journal 512 ko
- Publication CWOP et Weather Underground, fonctionnement de -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP) |
| Grandeur mesurée | Humidité, Météo (vent, pluie), Pression atmosphérique, Température |
| Usage | Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Nombre de ports Ethernet | 1 port |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Davis Instruments Integrated Sensor Suite 6322C, capteurs Davis 6450 et 6490 |
| Connecteur | 1 RJ45 Ethernet, 5 prises modulaires RJ pour capteurs Davis, 1 bornier à vis 9 points au pas de 3,81 mm |
| Mémoire de journal | 512 ko, jusqu'à 42 000 enregistrements |
| Consommation | 64 mA sous 24 V DC, 117 mA sous 12 V DC, 155 mA sous 9 V DC |
- Aucune (filaire)
- Ethernet
- API HTTP / REST
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

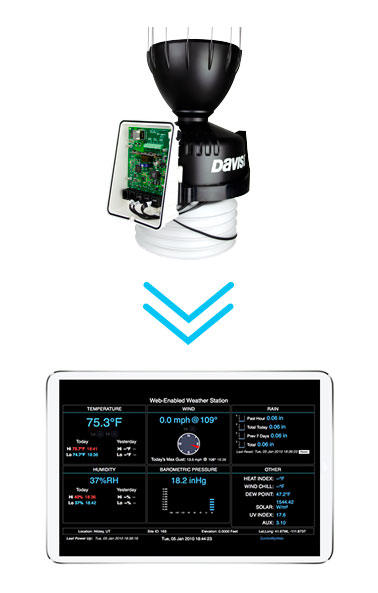

Le ControlByWEB X-422 est un contrôleur de station météo qui remplace la carte d'origine d'une station Davis Instruments Integrated Sensor Suite (ISS) 6322C et la transforme en station autonome sur réseau IP. Il lit l'anémomètre, la girouette, le pluviomètre à augets et la sonde de température et d'humidité, puis publie les mesures en temps réel et leur historique sur une page web intégrée, sans PC ni service cloud obligatoire.
Pour un exploitant, un service technique de collectivité ou un gestionnaire d'espaces verts, c'est une façon simple de disposer de données météo locales fiables : un seul câble Ethernet alimente en PoE la carte et tous les capteurs de la suite. Les mesures servent à décider d'un arrosage, d'une intervention de déneigement, de la sécurisation d'un chantier par vent fort, ou à documenter les conditions d'un site.
Points forts du X-422
- Montage direct dans le boîtier de la suite Davis 6322C, à la place de la carte d'origine
- Alimentation PoE 802.3af de la carte et des capteurs, ou 9 à 28 V DC sur bornier
- Consommation de 64 mA sous 24 V DC

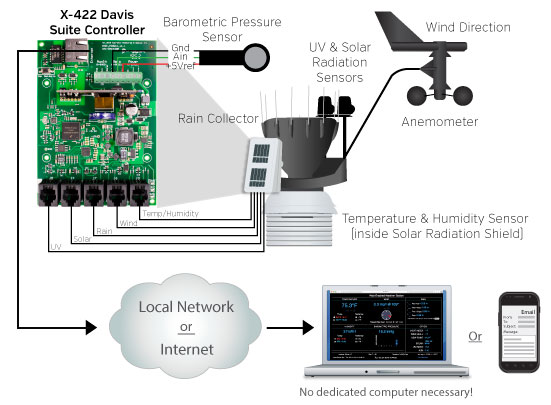

- 5 prises modulaires pour capteurs Davis : température/humidité, vent, pluie, rayonnement solaire et UV
- 2 entrées analogiques 16 bits 0 à 5 V : pression barométrique et capteur auxiliaire
- Calcul de l'indice de chaleur, du refroidissement éolien et du point de rosée
- Journal en mémoire flash de 512 ko, jusqu'à 42 000 enregistrements
- Fonctionnement de -40 à +65,5 °C, 84 g
Applications en bâtiment et sur site technique
- Collectivités et espaces verts : pilotage de l'arrosage selon la pluie mesurée sur 1 heure, 24 heures et 7 jours.
- Enseignement : station météo pédagogique consultable depuis n'importe quel navigateur du réseau de l'établissement.
- Logistique et chantiers : alerte e-mail sur seuil de vent pour sécuriser grues, quais et toitures.
- Aérodromes et bases ULM : affichage du vent par rapport à trois pistes au maximum sur la rose des vents.
- Sites techniques isolés : suivi des conditions extérieures et de la tension d'alimentation à distance.
Intégration et compatibilité
Le X-422 se raccorde au réseau local par un port Ethernet 10/100 Mbit/s, en adressage fixe ou DHCP. Sa page de supervision affiche température, humidité, vent et rafales, cumuls de pluie, pression avec tendance sur 24 heures, rayonnement solaire, indice UV et capteur auxiliaire. Les valeurs sont aussi disponibles dans un fichier XML (state.xml) qu'un superviseur, un script ou une plateforme tierce peut interroger.
Les alarmes hautes et basses (vent, température, humidité...) déclenchent des e-mails via SMTP. La carte publie directement vers les réseaux CWOP (Citizen Weather Observer Program) et Weather Underground, sans logiciel intermédiaire. L'horloge se synchronise en NTP, avec passage automatique à l'heure d'été. La configuration se fait entièrement par navigateur, avec mot de passe et accès HTTPS possible. Pour d'autres mesures extérieures, voir nos capteurs météo, sol et extérieur et nos boîtiers de supervision IP, ou la gamme ControlByWEB.
- Protocoles : HTTP, HTTPS, XML, SMTP, NTP
- Unités configurables : km/h, m/s, nœuds ou mph pour le vent ; mm ou pouces pour la pluie ; hPa, mbar, mmHg ou inHg pour la pression
- Entrée auxiliaire 0 à 5 V, utilisable en 4-20 mA avec une résistance de charge
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-422-E | Référence unique : carte contrôleur web PoE | Équipement d'une suite Davis ISS 6322C pour supervision IP |
Caractéristiques techniques
| Référence | X-422-E |
|---|---|
| Station compatible | Davis Instruments Integrated Sensor Suite 6322C |
| Capteurs Davis pris en charge | température/humidité, vitesse et direction du vent, pluie ; rayonnement solaire (6450) et UV (6490) en option |
| Entrées analogiques | 2, conversion 16 bits, 0 à 5 V DC (pression barométrique et auxiliaire), référence 5 V fournie |
| Alimentation | PoE IEEE 802.3af ou 9 à 28 V DC |
| Consommation | 155 mA sous 9 V DC, 117 mA sous 12 V DC, 64 mA sous 24 V DC |
| Réseau | Ethernet 10/100 Mbit/s, IPv4, IP fixe ou DHCP, port HTTP configurable |
| Protocoles | HTTP, HTTPS, XML, SMTP, NTP |
| Connecteurs | 1 RJ45, 5 prises modulaires RJ pour capteurs, bornier à vis 9 points au pas de 3,81 mm |
| Voyants | 5 : alimentation, pluie, vent, liaison réseau, activité réseau |
| Horloge | manuelle ou NTP, heure d'été automatique, sauvegarde par condensateur 2 semaines minimum |
| Journalisation | mémoire flash 512 ko, tampon circulaire, jusqu'à 42 000 enregistrements, périodique ou sur événement |
| Sécurité d'accès | mot de passe sur la configuration, optionnel sur la page de supervision |
| Dimensions | 88,9 x 123,19 x 22,23 mm |
| Poids | 84 g |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Installation | à l'intérieur du boîtier de la suite Davis, pas directement à l'extérieur |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55024 et EN55022 |
| Sécurité électrique | UL 61010-1 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Pression atmosphérique, Météo (vent, pluie)
- Usage
- Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Nombre de ports Ethernet
- 1 port
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Davis Instruments Integrated Sensor Suite 6322C, capteurs Davis 6450 et 6490
- Connecteur
- 1 RJ45 Ethernet, 5 prises modulaires RJ pour capteurs Davis, 1 bornier à vis 9 points au pas de 3,81 mm
- Mémoire de journal
- 512 ko, jusqu'à 42 000 enregistrements
- Consommation
- 64 mA sous 24 V DC, 117 mA sous 12 V DC, 155 mA sous 9 V DC
Contenu et accessoires compatibles
Le X-422-E est une carte contrôleur seule : la suite Davis 6322C et ses capteurs se commandent à part. Le manuel liste les accessoires Davis compatibles : capteur de rayonnement solaire 6450, capteur UV 6490, support 6673 pour ces deux capteurs, trépied 7716, chauffage de pluviomètre 7721 (alimentation externe nécessaire) et abri ventilé 7747. Un switch PoE 802.3af ou un injecteur PoE alimente l'ensemble.
Documentation
Questions fréquentes
Le X-422 fonctionne-t-il avec d'autres stations que la Davis 6322C ?
Le X-422 est conçu pour la Davis Integrated Sensor Suite 6322C, dont il remplace la carte et reprend les capteurs par leurs prises d'origine. Les capteurs Davis UV et rayonnement solaire se branchent sur deux prises supplémentaires.
Faut-il un abonnement cloud ?
Non. Le serveur web est intégré à la carte : les mesures et l'historique sont consultables depuis un navigateur sur le réseau. La publication vers CWOP ou Weather Underground est optionnelle et nécessite un accès Internet.
Comment intégrer les mesures à une supervision ?
La carte expose toutes ses valeurs dans un fichier XML accessible en HTTP, que peut lire un superviseur, un script ou une plateforme de données. Elle envoie aussi des alertes e-mail sur seuil. Le X-422 ne propose pas Modbus ni SNMP.
Peut-on ajouter un baromètre ?
Oui. La suite Davis n'inclut pas de capteur de pression : le X-422 dispose d'une entrée analogique 0 à 5 V dédiée, avec référence 5 V, pour un capteur barométrique externe, et d'une seconde entrée auxiliaire.
Comment la carte est-elle alimentée ?
Par le câble Ethernet, en PoE 802.3af, qui alimente aussi tous les capteurs de la suite. Une entrée 9 à 28 V DC est prévue pour les installations sans PoE.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-422
Décrivez le site, la station en place ou à prévoir et l'usage des données : nous revenons vers vous sous 24 h ouvrées avec une configuration complète. Les tarifs sont établis selon les quantités et la configuration.
