AKCP E-Opto16 - Module 16 entrées contacts secs optoisolées pour supervision
- 16 entrées contacts secs 2 fils optoisolées sur bornier
- Tension d'entrée jusqu'à 50 V DC, courant jusqu'à 80 mA
- Liaison au boîtier maître en CAT5 jusqu'à 300 m, chaînable
- Adaptateur 7 à 9 V DC 3 A, consommation typique 5 W
- Montage rack 19 pouces avec équerres fournies, MTBF 400 000 h
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces, Rail DIN |
| Entrées et sorties | Entrée TOR / contact sec |
| Compatibilité | AKCP securityProbe 5E / 5ES, sensorProbeX+ et sensorProbe2+ version Expansion |
| Autonomie | Sans objet (alimenté) |
| Plage de mesure | Entrées : 0 à 50 V DC, 80 mA maximum |
| Connecteur | 16 borniers 2 points ; RJ45 E-in et E-out |
| Isolation | Entrées optoisolées (non configurable) |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le module AKCP E-Opto16 (référence E-OP16) ajoute 16 entrées contacts secs optoisolées à un boîtier de supervision securityProbe 5E ou sensorProbe+ doté d'un port d'extension. Il permet de remonter dans un même outil les reports d'alarme et d'état des équipements techniques : centrale incendie, onduleur, groupe électrogène, climatisation, tableau électrique.
Ses entrées optoisolées acceptent des signaux jusqu'à 50 V DC : le module se raccorde directement aux sorties 12 ou 24 V des automates et centrales, sans relais intermédiaire. Installé près des équipements, il ne demande qu'un câble CAT5 jusqu'au boîtier maître, ce qui réduit fortement le câblage sur un site étendu.
Points forts de l'E-Opto16
- 16 entrées contacts secs 2 fils, toutes optoisolées
- Tension d'entrée admise jusqu'à 50 V DC, courant jusqu'à 80 mA

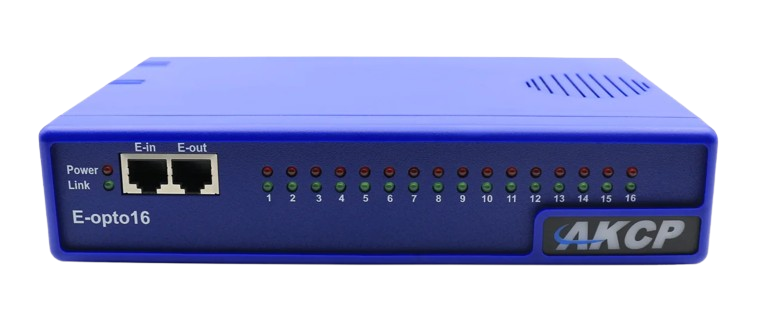

- 16 voyants d'état en façade, un par entrée
- Liaison CAT5 jusqu'à 300 m du boîtier maître, puis 300 m entre modules
- Chaînage par ports E-in et E-out avec E-sensor8 et autres E-Opto16
- Jusqu'à 500 points sur un securityProbe 5ES, 150 sur un sensorProbe+
- Adaptateur 7 à 9 V DC 3 A, consommation typique 5,025 W
- MTBF annoncé de 400 000 heures
Applications en bâtiment et sur site technique
- Bâtiments tertiaires : report des alarmes de la centrale incendie, de l'onduleur et du groupe électrogène vers la supervision du gestionnaire.
- Datacenters : collecte des contacts d'alarme des climatiseurs de précision, des TGBT et des systèmes d'extinction.
- Sites industriels : surveillance des défauts machines et des états de pompes ou de ventilateurs fournis en 24 V DC.
- Collectivités et réseaux de sites : regroupement des alarmes d'un local technique distant sur une seule adresse IP.
- Sécurité des locaux : intégration des sorties d'une centrale anti-intrusion pour corréler intrusions et événements techniques.
Intégration et compatibilité
L'E-Opto16 se raccorde au port d'extension des boîtiers de supervision IP AKCP : securityProbe 5E et 5ES, sensorProbeX+ et sensorProbe2+ en version Expansion. Chaque entrée apparaît dans l'interface web du boîtier maître, avec son nom, son état normal et ses actions en cas d'alarme : e-mail, SMS, trap SNMP, commande d'une sortie.
La remontée vers la GTB, la GTC ou la supervision informatique passe par le boîtier : SNMP, Modbus TCP ou MQTT selon le modèle, et le logiciel AKCPro Server pour une vision multi-sites. Le boîtier transforme ainsi 16 contacts secs en points normalisés lisibles par votre superviseur.
Pour quelques contacts seulement, sans tension, l'IO-Digital8 se branche sur un simple port capteur. Retrouvez nos modules d'entrées et sorties et la gamme AKCP.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées | 16 contacts secs 2 fils optoisolés, bornier |
| Tension et courant d'entrée | Jusqu'à 50 V DC et 80 mA |
| Ports d'extension | 2 ports RJ45 (E-in et E-out), 115,2 kbit/s |
| Câblage | CAT5 standard, 300 m maximum par tronçon |
| Signalisation | Voyants alimentation, liaison d'extension, état en ligne et état de chaque entrée |
| Alimentation | Adaptateur externe 7 à 9 V DC 3 A, entrée 100 à 240 V AC 1 A |
| Consommation | 5,025 W typique (0,67 A) |

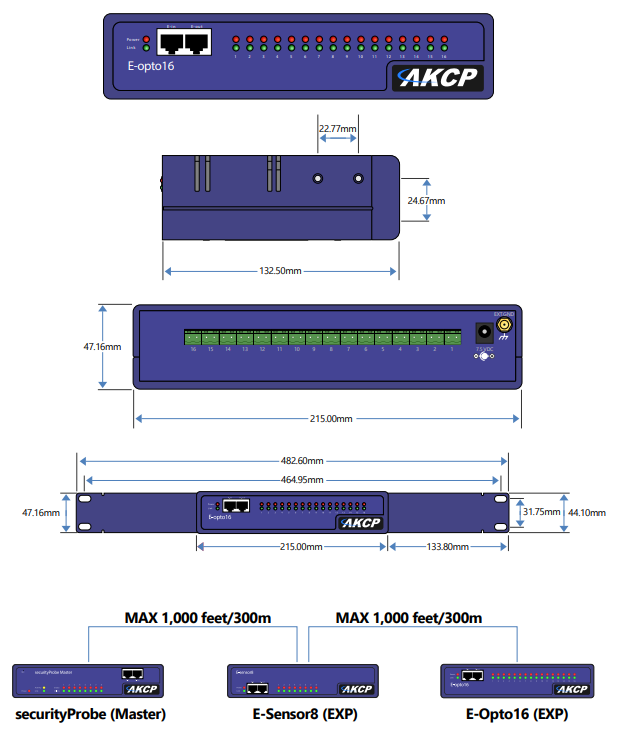

| Dimensions du boîtier | 215 x 132,5 x 47,2 mm ; 482,6 mm de large avec équerres 19 pouces |
| Poids | 0,8 kg |
| Montage | Rack 1U, équerres fournies ; compatible plateaux DIN et rack AKCP |
| Température de fonctionnement | -35 à +80 °C |
| Humidité de fonctionnement | 20 à 80 % HR sans condensation |
| MTBF | 400 000 heures |
| Capacité système | 500 points par securityProbe 5ES ; 150 points et 4 unités d'extension par sensorProbe+ |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Ouverture / contact
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN, Rack 19 pouces
- Entrées et sorties
- Entrée TOR / contact sec
- Compatibilité
- AKCP securityProbe 5E / 5ES, sensorProbeX+ et sensorProbe2+ version Expansion
- Autonomie
- Sans objet (alimenté)
- Plage de mesure
- Entrées : 0 à 50 V DC, 80 mA maximum
- Connecteur
- 16 borniers 2 points ; RJ45 E-in et E-out
- Isolation
- Entrées optoisolées (non configurable)
Contenu et accessoires compatibles
Le module est livré avec un câble de 1,5 m et les équerres de montage en baie. À prévoir : le boîtier maître AKCP, des câbles RJ45 adaptés aux distances et, si besoin, un plateau DIN ou rack AKCP.
Documentation
Questions fréquentes
Faut-il fournir une tension sur les entrées de l'E-Opto16 ?
Oui. Les entrées sont toutes optoisolées et le module ne fournit pas de tension : le signal à surveiller doit apporter sa propre tension, jusqu'à 50 V DC. Pour un simple interrupteur sans potentiel, le manuel AKCP décrit le câblage à adopter.
Quelle différence avec l'IO-Digital8 ?
L'IO-Digital8 travaille en 5 V maximum, se branche sur un seul port capteur et peut aussi servir de sortie 5 V 20 mA. L'E-Opto16 est un module d'extension à 16 entrées optoisolées, destiné aux signaux de plus de 5 V, typiquement 12 ou 24 V DC.
Jusqu'où peut-on installer le module ?
Jusqu'à 300 m de câble CAT5 du boîtier maître, puis 300 m entre chaque module chaîné. Le module se place donc près de la centrale d'alarme ou de l'armoire à surveiller, avec un seul câble de retour.
Combien de modules par boîtier ?
Un sensorProbe+ accepte jusqu'à 4 unités d'extension et 150 points. Un securityProbe 5ES n'a pas de limite en nombre de modules : seule compte la capacité totale, annoncée à 500 points.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour l'E-Opto16
Précisez-nous les équipements à reporter, la nature des signaux et le boîtier AKCP en place : nous validons le câblage et vous répondons sous 24 h ouvrées. Les tarifs dépendent des quantités et de la configuration.
