ATOP IJG7001 - Injecteur PoE industriel 802.3af/at 30 W, entrée 12 VDC
- PoE IEEE 802.3af 15,4 W et PoE+ 802.3at jusqu'à 30 W sur un port
- Entrée 12 VDC avec élévateur de tension intégré, 3,6 A max
- 2 ports RJ45 10/100/1000 Mbit/s, mode A ou B au choix
- Boîtier aluminium IP30, rail DIN ou mural, -40 à 75 °C
- Sécurité EN 62368-1, CEM jusqu'au niveau 4, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Gigabit, Non administrable, PoE (fournit l'alimentation) |
| Autonomie | Sans objet (alimenté) |
| Variante | Version unique 30 W, entrée 12 VDC |
| Ports | 2 x RJ45 10/100/1000 (entrée données, sortie données + PoE) |
| Mode PoE | Mode A ou B par micro-interrupteur |
| Dimensions | 32 x 110 x 90 mm, 340 g |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

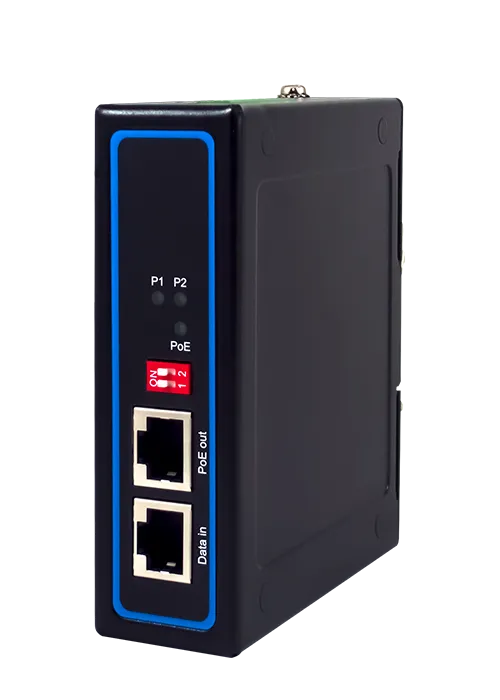

L'injecteur PoE industriel ATOP IJG7001 ajoute l'alimentation PoE ou PoE+ sur un câble Ethernet à partir d'une source de 12 VDC. Il délivre jusqu'à 30 W à une caméra IP, une borne Wi-Fi ou un capteur, sans changer le switch existant.
Il convient aux intégrateurs sûreté et GTB qui ajoutent un équipement PoE sur un switch non PoE, en armoire ou au plus près de la machine. Voir aussi nos switchs PoE industriels et nos alimentations rail DIN.
Points forts du IJG7001
- IEEE 802.3af (15,4 W) et 802.3at (30 W) sur un port de sortie
- Entrée 12 VDC avec élévateur de tension, 3,6 A max
- Mode A ou B sélectionnable par micro-interrupteur
- 2 ports RJ45 10/100/1000 Mbit/s, MDI/MDI-X automatique
- Boîtier aluminium IP30 de 32 x 110 x 90 mm, 340 g, -40 à 75 °C
- CEM renforcée jusqu'au niveau 4, MTBF de 72 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Sûreté : alimenter une caméra IP ajoutée sur un switch existant sans PoE
- Tertiaire : installer une borne Wi-Fi dans un local alimenté en 12 V
- Industrie : alimenter un équipement PoE au pied de la machine
Intégration et compatibilité

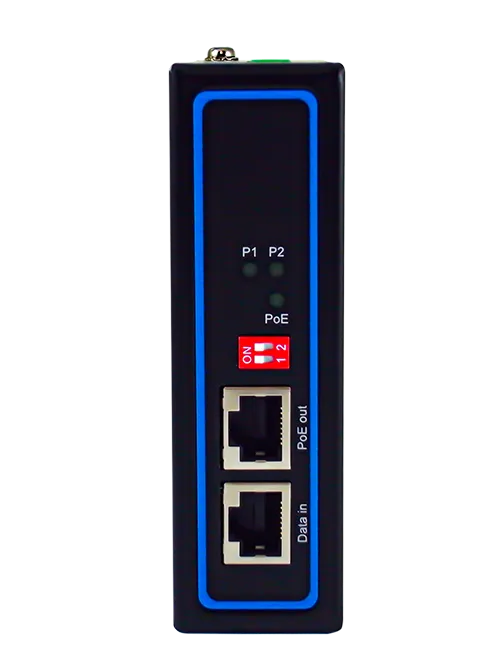

Raccordez le port « Data in » au switch, le port « PoE out » à l'appareil, puis l'alimentation 12 VDC. Aucun logiciel n'est nécessaire. Trois voyants (P1, P2, PoE) indiquent l'état.
Caractéristiques techniques
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3af, 802.3at |
| Ports | 2 x RJ45 10/100/1000 Mbit/s |
| PoE | 1 port, 15,4 W (af) ou 30 W (at), mode A ou B |
| Alimentation | 12 VDC, 3,6 A max, 30 W max |
| Température de fonctionnement | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| Boîtier | Métal IP30 |
| Dimensions (L x H x P) | 32 x 110 x 90 mm |
| Poids | 340 g |
| Montage | Rail DIN ; mural avec kit en option |
| Sécurité | EN 60950-1, EN 62368-1 |
| CEM | FCC partie 15 classe A, EN 55032 classe A, EN 61000-6-2, EN 61000-6-4 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Gigabit
- Autonomie
- Sans objet (alimenté)
- Variante
- Version unique 30 W, entrée 12 VDC
- Ports
- 2 x RJ45 10/100/1000 (entrée données, sortie données + PoE)
- Mode PoE
- Mode A ou B par micro-interrupteur
- Dimensions
- 32 x 110 x 90 mm, 340 g
Contenu et accessoires compatibles
Kit de montage mural en aluminium disponible en option (réf. 70100000000052G).
Documentation
Questions fréquentes
Pourquoi un injecteur alimenté en 12 VDC ?
Le PoE fonctionne autour de 48 VDC côté câble. L'IJG7001 intègre un élévateur de tension : une simple alimentation 12 VDC (3,6 A max) suffit pour délivrer jusqu'à 30 W en PoE+, ce qui évite une alimentation dédiée sur une armoire déjà équipée en 12 V.
Faut-il choisir le mode A ou le mode B ?
Cela dépend de l'appareil alimenté. Le mode A passe la tension sur les paires de données (broches 1, 2, 3, 6), le mode B sur les paires libres (4, 5, 7, 8). Un micro-interrupteur (DIP switch) permet de basculer.
L'injecteur ralentit-il le réseau ?
Non. Les deux ports RJ45 fonctionnent en 10/100/1000 Mbit/s avec MDI/MDI-X automatique, la liaison Gigabit est conservée de bout en bout.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le IJG7001
Précisez l'appareil à alimenter et sa puissance : nous répondons sous 24 h ouvrées avec un conseil technique. Tarifs selon quantités.
Produits similaires
Voir toute la catégorie
Red Lion Sixnet EB-PSE - Injecteur PoE industriel 24 V ou 48 V rail DIN
- Aucune (filaire)
- Ethernet
- 2 ports

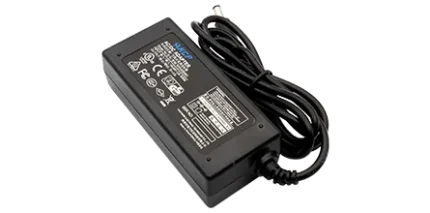

AKCP adaptateur secteur - Alimentation 5 V, 7,5 V et 12 V pour boîtier
