ATOP EH2008 - Switch Ethernet industriel non manageable 8 ports rail DIN
- 8 ports RJ45 10/100BaseT(X), commutation store-and-forward, sans configuration
- Double entrée d'alimentation redondante 9 à 48 VDC, 5,4 W max
- Boîtier plastique IP30 de 45,2 x 90 x 83 mm, 150 g, rail DIN ou mural
- Fonctionnement de 0 à 60 °C, MTBF de 443 115 heures
- Sécurité UL/IEC 62368-1, CEM FCC Classe A et CE, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable |
| Certifications | UL / cUL |
| Connecteur | RJ45 x 8, bornier débrochable 5 points |
| Débit | 10/100 Mbit/s |
| Température de fonctionnement | 0 à 60 °C |
| Dimensions | 45,2 x 90 x 83 mm |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

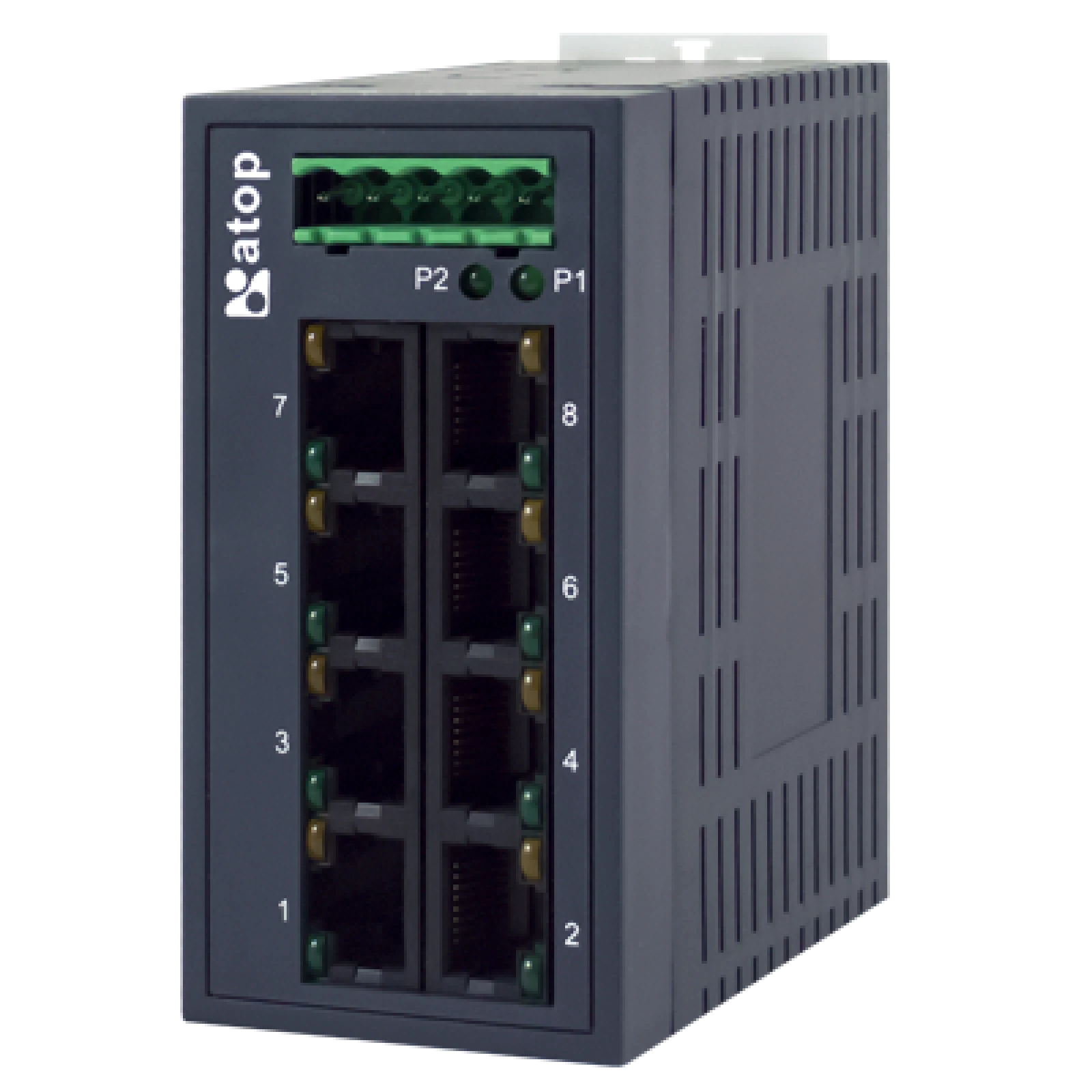

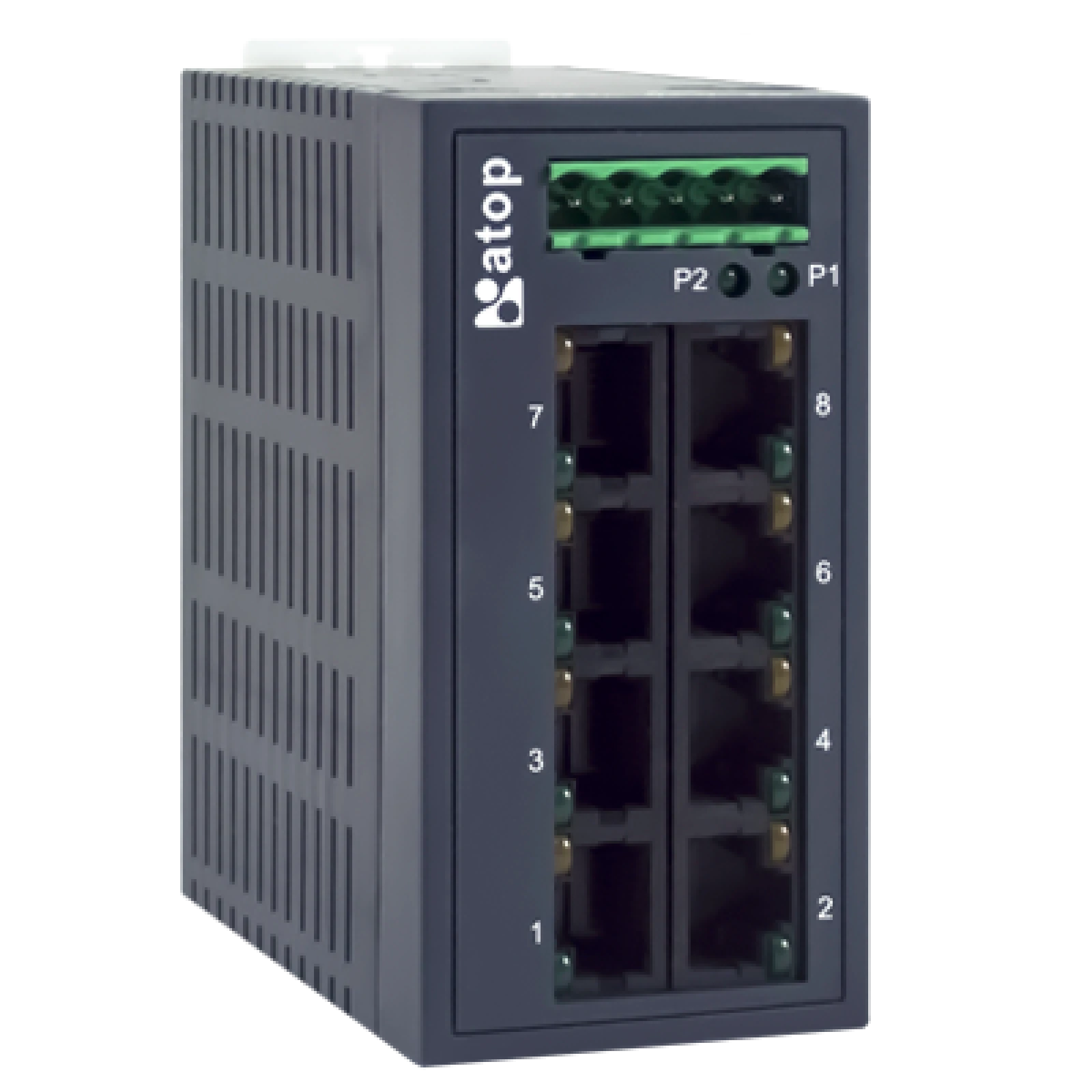

Le switch Ethernet 8 ports rail DIN ATOP EH2008 est un commutateur non manageable 10/100 Mbit/s en boîtier plastique IP30. Il apporte huit ports RJ45 dans une armoire ou un coffret technique, avec une double alimentation continue redondante de 9 à 48 VDC.
Il s'adresse aux intégrateurs GTB, aux tableautiers et aux services techniques qui raccordent automates, passerelles, compteurs et écrans sur un réseau dédié. Sans configuration et garanti 5 ans par ATOP, ce switch Ethernet industriel s'installe en quelques minutes.
Points forts de l'EH2008
- 8 ports RJ45 10/100BaseT(X), négociation automatique et croisement MDI/MDI-X
- Commutation store-and-forward, contrôle de flux IEEE 802.3x et backpressure
- Deux entrées redondantes 9 à 48 VDC sur bornier débrochable 5 points, protection contre l'inversion de polarité
- Consommation maximale de 5,4 W
- Protection contre les tempêtes de diffusion et priorisation 802.1Q/p
- Boîtier plastique IP30 de 45,2 x 90 x 83 mm, 150 g, rail DIN ou mural
- MTBF de 443 115 heures à 25 °C selon MIL-HDBK-217F
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Armoire de GTB d'un immeuble de bureaux : raccorder automates, contrôleurs CVC, passerelle BACnet et liaison vers le réseau du bâtiment.
- Tableau général basse tension : fédérer les centrales de mesure, compteurs d'énergie et passerelles Modbus TCP.
- Établissements d'enseignement et collectivités : desservir les équipements d'une chaufferie ou d'une centrale de traitement d'air.
- Plateformes logistiques : connecter contrôle d'accès, interphonie IP et supervision de quais dans un coffret local.
- Petites salles serveurs : isoler sur un réseau dédié les sondes d'environnement, onduleurs et PDU supervisés.
Intégration et compatibilité
L'EH2008 transmet tous les protocoles IP sans les interpréter : BACnet/IP, Modbus TCP, KNXnet/IP, SNMP, MQTT ou HTTP. Il respecte les normes IEEE 802.3, 802.3u, 802.3x et 802.1Q/p, ce qui lui permet de respecter la priorité des trames critiques comme celles de PROFINET.
La protection contre les tempêtes de diffusion limite les paquets broadcast et multicast au-delà d'un seuil. En GTB, où le BACnet/IP utilise des diffusions, elle évite qu'un équipement défaillant bloque l'ensemble du réseau technique.
Aucun logiciel n'est nécessaire. Pour superviser l'état du switch en SNMP ou monter une boucle redondante, orientez-vous vers un switch administrable. Pour ajouter des équipements série au réseau, consultez nos serveurs de ports série et la gamme ATOP.
Caractéristiques techniques
| Ports | 8 x 10/100BaseT(X), RJ45, auto MDI/MDI-X, full ou half duplex |
|---|---|
| Normes | IEEE 802.3, 802.3u, 802.3x, 802.1Q/p |
| Commutation | Store-and-forward |
| Contrôle de flux | IEEE 802.3x et backpressure |
| Fonctions | Non administrable, protection contre les tempêtes de diffusion |
| Voyants | Alimentation, 10/100M |
| Alimentation | 9 à 48 VDC, deux entrées redondantes, bornier débrochable 5 points |
| Consommation | 5,4 W max |
| Protection | Inversion de polarité |
| Température de fonctionnement | 0 à 60 °C |
| Stockage | -20 à 70 °C |
| Humidité | 5 à 95 % sans condensation |
| Boîtier | Plastique, IP30 |
| Dimensions (L x H x P) | 45,2 x 90 x 83 mm |
| Poids | 150 g max |
| Montage | Rail DIN ou mural |
| Sécurité | UL/IEC 60950-1, UL/IEC 62368-1 |
| CEM | FCC 47 CFR Part 15 Classe A, EN 55032 Classe A, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| MTBF | 443 115 heures à 25 °C (MIL-HDBK-217F) |
| Environnement | RoHS, sans plomb |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable
- Certifications
- UL / cUL
- Connecteur
- RJ45 x 8, bornier débrochable 5 points
- Débit
- 10/100 Mbit/s
- Température de fonctionnement
- 0 à 60 °C
- Dimensions
- 45,2 x 90 x 83 mm
Contenu et accessoires compatibles
Le switch est livré prêt à poser sur rail DIN, avec son bornier d'alimentation.
Accessoires optionnels ATOP : adaptateur secteur UNE315-1212 (réf. 50500151120013G, 100 à 240 VAC vers 12 VDC 1,25 A, prise européenne, sortie en Y) ou version UN315-1212 à prise US. En armoire, une alimentation rail DIN 24 VDC est la solution la plus courante.
Documentation
Questions fréquentes
Quelle tension d'alimentation accepte l'EH2008 ?
L'EH2008 accepte de 9 à 48 VDC sur ses deux entrées redondantes, raccordées par un bornier débrochable 5 points. Il fonctionne donc aussi bien sur une alimentation 12 VDC que sur un réseau 24 ou 48 VDC d'armoire, avec une consommation maximale de 5,4 W.
Quelle différence entre l'EH2008 et l'EH2308 ?
Les deux switchs offrent 8 ports RJ45 10/100 non manageables. L'EH2008 est la version en boîtier plastique IP30, plus économique. L'EH2308 utilise un boîtier métallique, mieux adapté aux environnements industriels exigeants. Pour une version Gigabit en boîtier plastique, ATOP propose l'EHG2008.
L'EH2008 gère-t-il les VLAN ?
Le switch n'est pas configurable : on ne peut pas y créer de VLAN. Il prend en charge les étiquettes 802.1Q/p pour respecter la priorité des trames qui en portent. Pour segmenter le réseau de GTB et le réseau bureautique, il faut un switch administrable.
Quelle est la garantie de l'EH2008 ?
ATOP indique une garantie de 5 ans pour l'EH2008 et un MTBF de 443 115 heures à 25 °C, soit environ 50 ans de fonctionnement moyen entre pannes selon la méthode MIL-HDBK-217F.
Peut-on l'installer en dehors d'une armoire ?
Oui, le boîtier se fixe sur rail DIN ou au mur. Son indice IP30 le réserve toutefois aux locaux secs et protégés : local technique, faux plafond, gaine ou coffret. Sa plage de fonctionnement de 0 à 60 °C exclut les locaux non chauffés exposés au gel.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour l'EH2008
Indiquez le nombre de switchs et l'environnement d'installation : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont ajustés selon les quantités et le projet.
